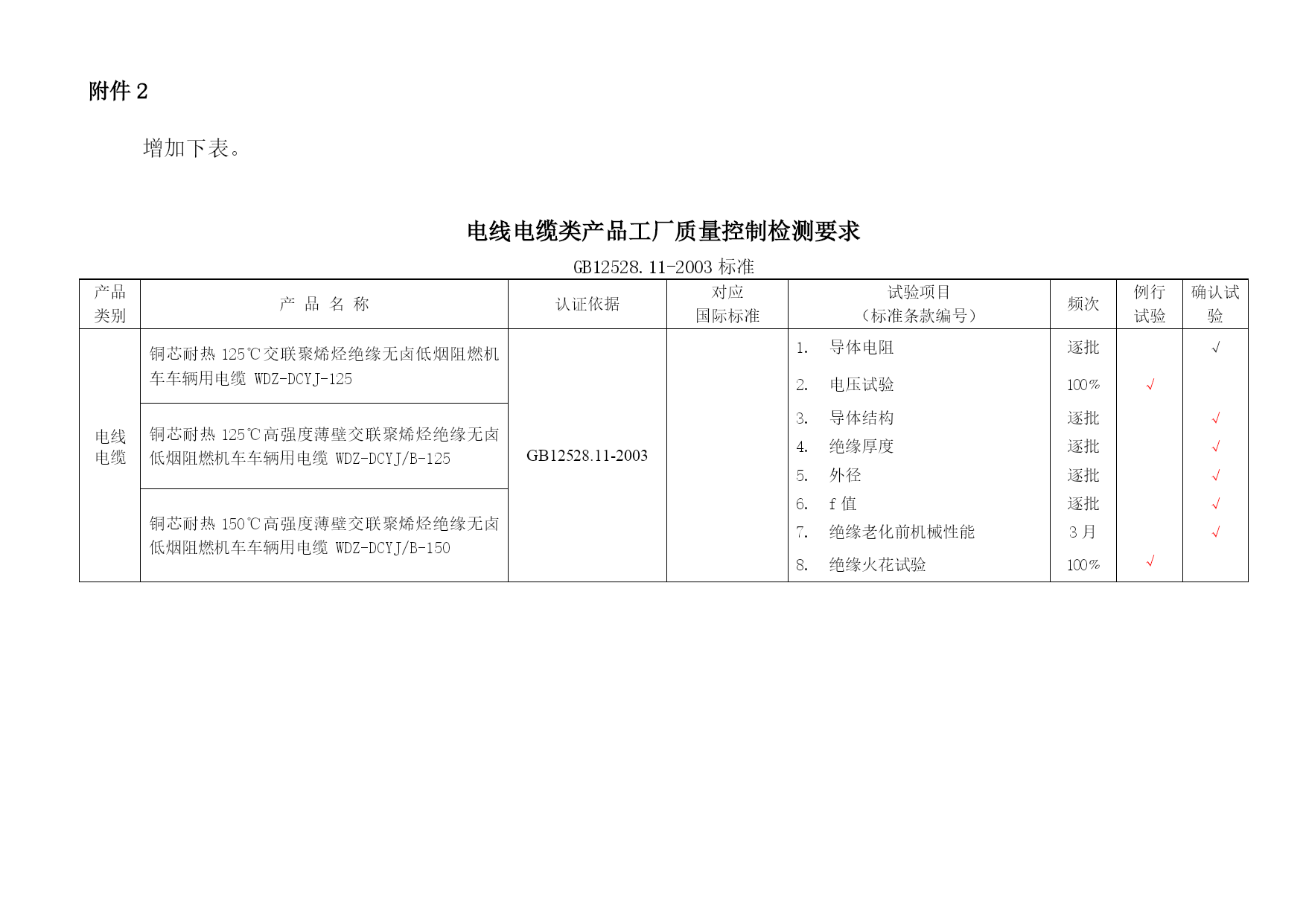

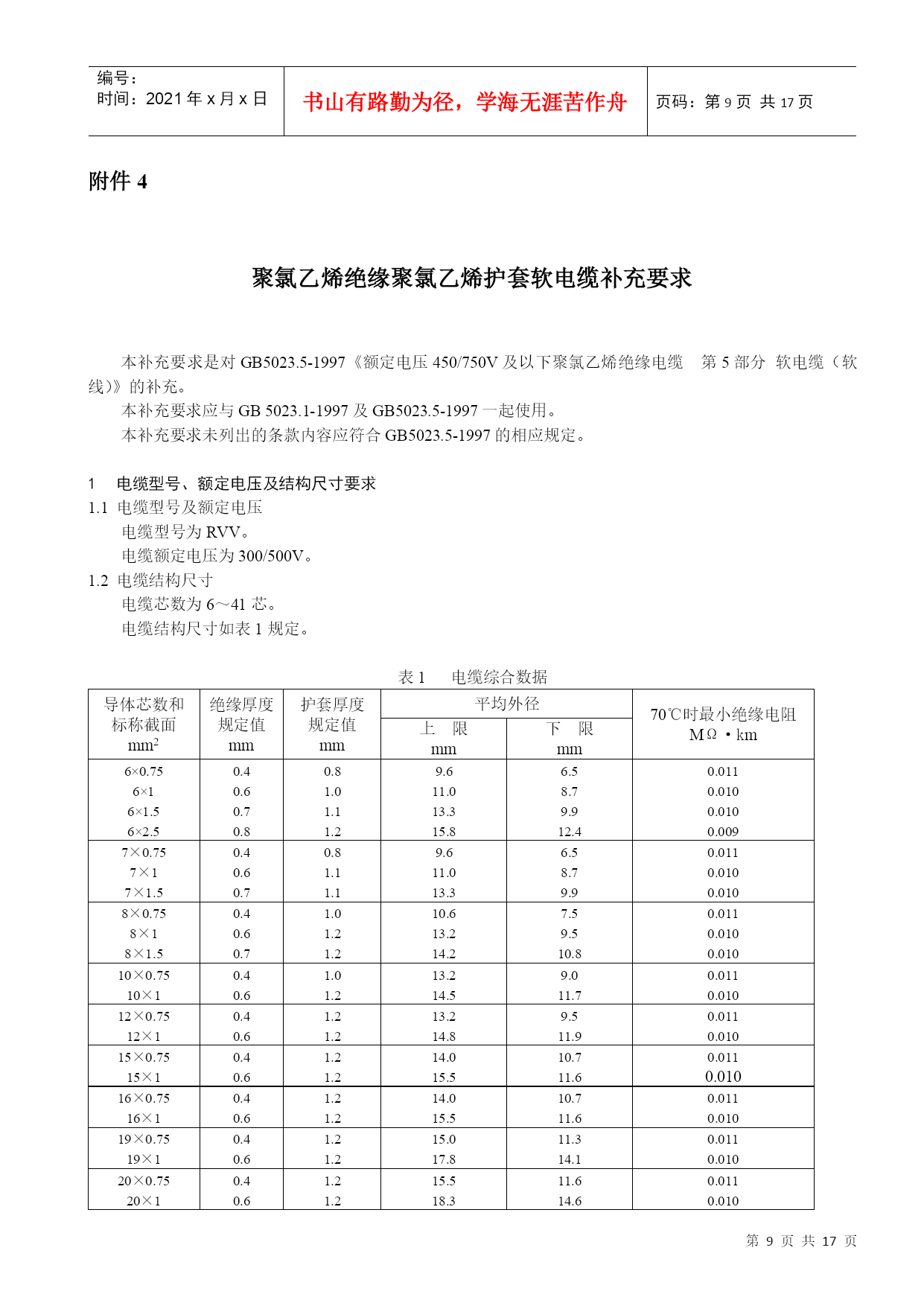

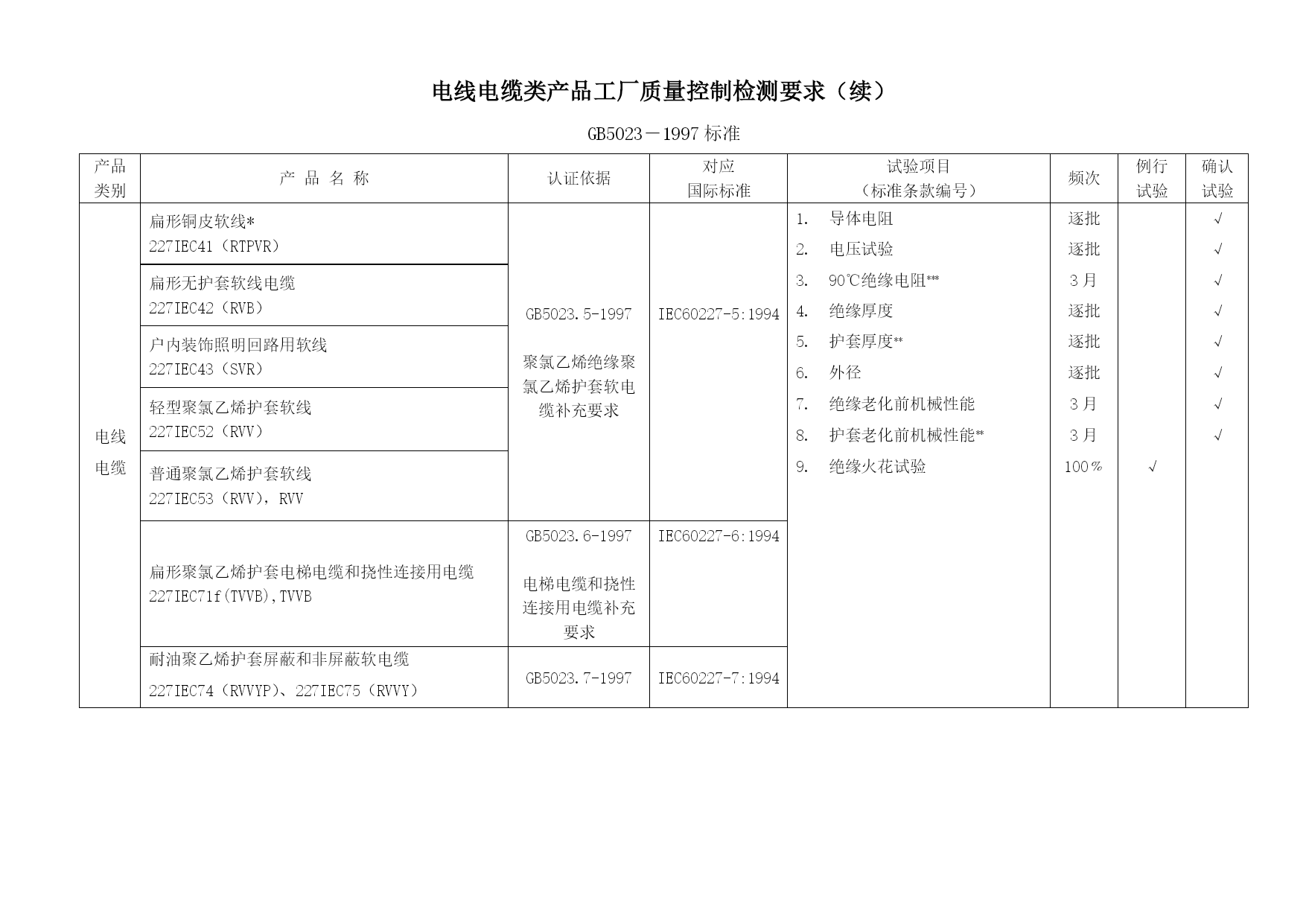

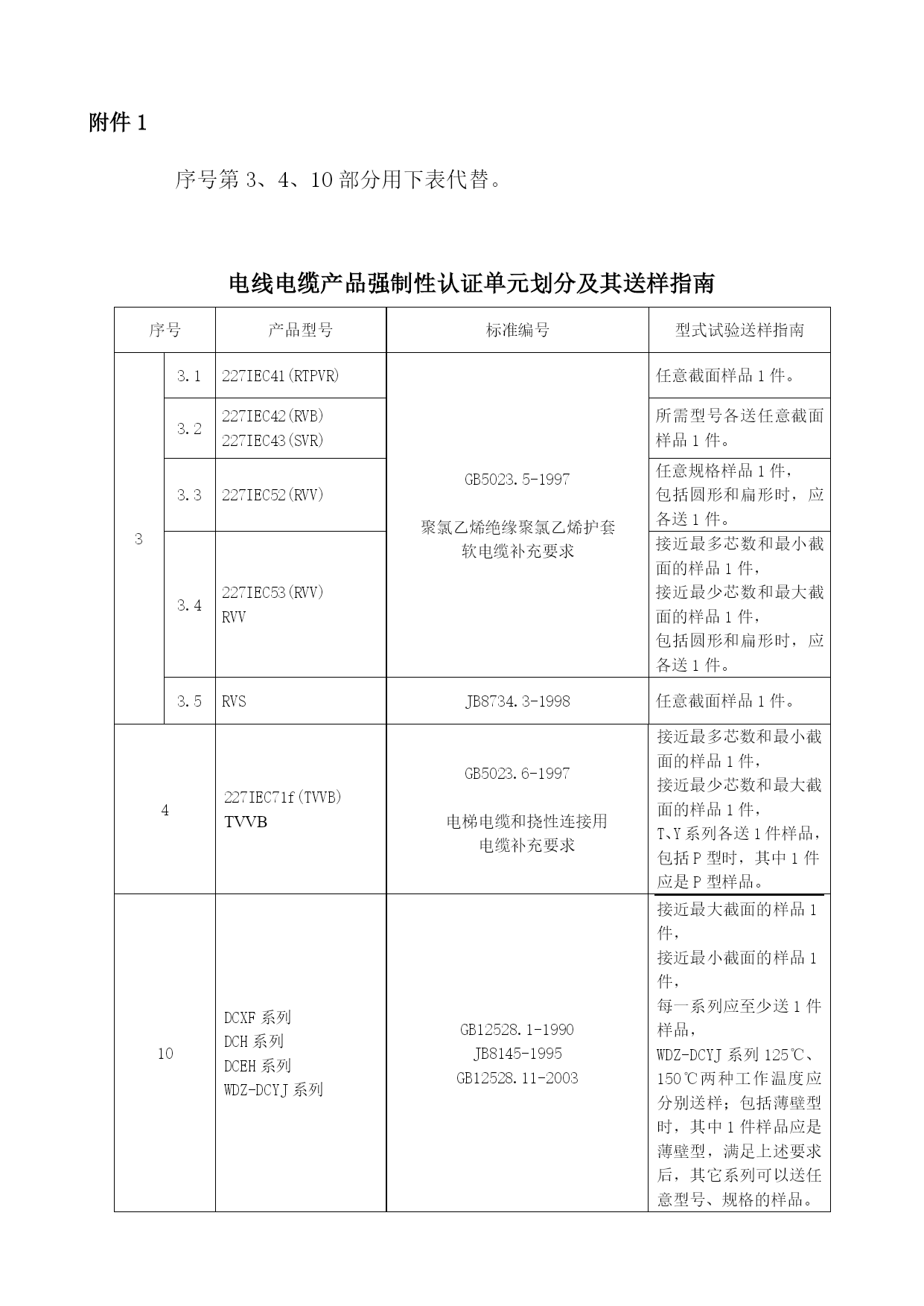

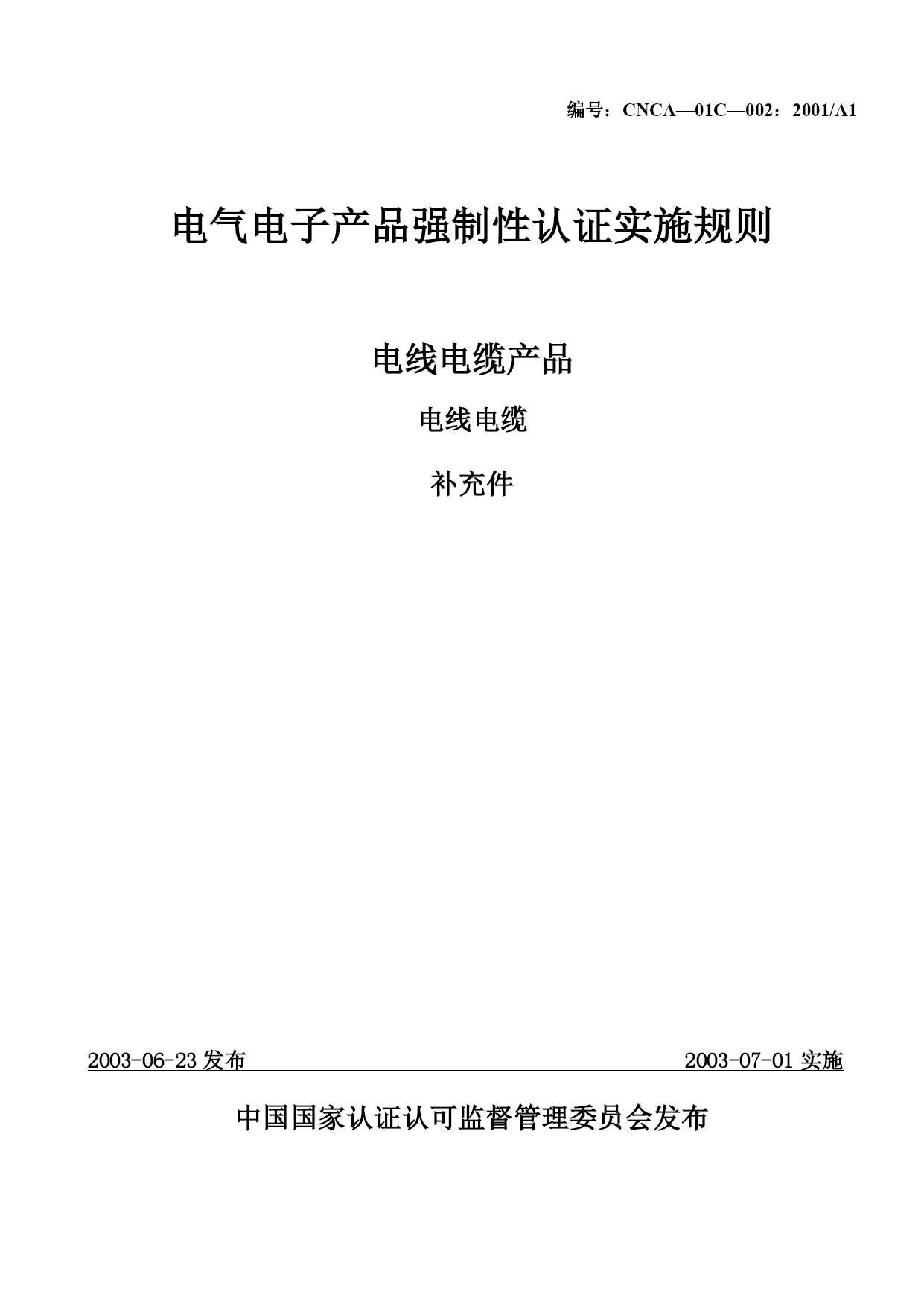

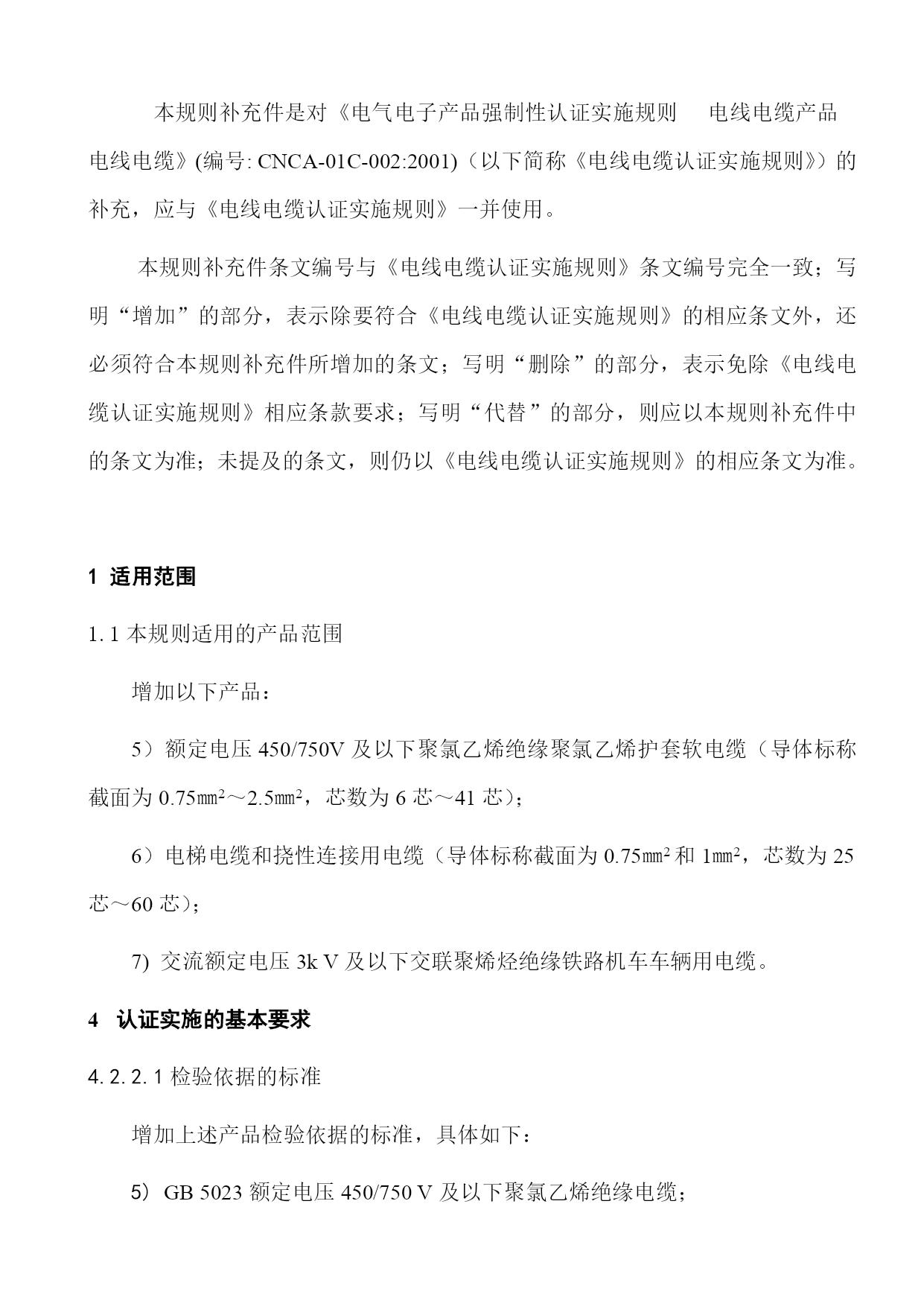

编号：CNCA—01C—002：2001/A1电气电子产品强制性认证实施规则电线电缆产品电线电缆补充件2003-06-23发布2003-07-01实施中国国家认证认可监督管理委员会发布本规则补充件是对《电气电子产品强制性认证实施规则电线电缆产品电线电缆》(编号:CNCA-01C-002:2001)（以下简称《电线电缆认证实施规则》）的补充，应与《电线电缆认证实施规则》一并使用。本规则补充件条文编号与《电线电缆认证实施规则》条文编号完全一致；写明“增加”的部分，表示除要符合《电线电缆认证实施规则》的相应条文外，还必须符合本规则补充件所增加的条文；写明“删除”的部分，表示免除《电线电缆认证实施规则》相应条款要求；写明“代替”的部分，则应以本规则补充件中的条文为准；未提及的条文，则仍以《电线电缆认证实施规则》的相应条文为准。1适用范围1.1本规则适用的产品范围增加以下产品：5）额定电压450/750V及以下聚氯乙烯绝缘聚氯乙烯护套软电缆（导体标称截面为0.75㎜2～2.5㎜2，芯数为6芯～41芯）；6）电梯电缆和挠性连接用电缆（导体标称截面为0.75㎜2和1㎜2，芯数为25芯～60芯）；7)交流额定电压3kV及以下交联聚烯烃绝缘铁路机车车辆用电缆。认证实施的基本要求4.2.2.1检验依据的标准增加上述产品检验依据的标准，具体如下：5)GB5023额定电压450/750V及以下聚氯乙烯绝缘电缆；聚氯乙烯绝缘聚氯乙烯护套软电缆补充要求（附件4）；6)GB5023额定电压450/750V及以下聚氯乙烯绝缘电缆；电梯电缆和挠性连接用电缆补充要求（附件5）；7）GB12528.1交流额定电压3kV及以下铁路机车车辆用电缆（电线）；GB12528.11交流额定电压3kV及以下铁路机车车辆用电缆（电线）补充件1：交联聚烯烃绝缘铁路机车车辆用电缆（电线）。4.2.2.2检验的项目该款用下述内容代替：检验项目为产品标准及补充要求规定的全部检验项目。附件1增加上述产品的单元划分及送样指南，详见附件。附件2增加上述产品的工厂质量控制检测要求，详见附件。增加下列附件：附件4聚氯乙烯绝缘聚氯乙烯护套软电缆补充要求附件5电梯电缆和挠性连接用电缆补充要求附件1序号第3、4、10部分用下表代替。电线电缆产品强制性认证单元划分及其送样指南序号产品型号标准编号型式试验送样指南33.1227IEC41(RTPVR)GB5023.5-1997聚氯乙烯绝缘聚氯乙烯护套软电缆补充要求任意截面样品1件。3.2227IEC42(RVB)227IEC43(SVR)所需型号各送任意截面样品1件。3.3227IEC52(RVV)任意规格样品1件，包括圆形和扁形时，应各送1件。3.4227IEC53(RVV)RVV接近最多芯数和最小截面的样品1件，接近最少芯数和最大截面的样品1件，包括圆形和扁形时，应各送1件。3.5RVSJB8734.3-1998任意截面样品1件。4227IEC71f(TVVB)TVVBGB5023.6-1997电梯电缆和挠性连接用电缆补充要求接近最多芯数和最小截面的样品1件，接近最少芯数和最大截面的样品1件，T、Y系列各送1件样品，包括P型时，其中1件应是P型样品。10DCXF系列DCH系列DCEH系列WDZ-DCYJ系列GB12528.1-1990JB8145-1995GB12528.11-2003接近最大截面的样品1件，接近最小截面的样品1件，每一系列应至少送1件样品，WDZ-DCYJ系列125℃、150℃两种工作温度应分别送样；包括薄壁型时，其中1件样品应是薄壁型，满足上述要求后，其它系列可以送任意型号、规格的样品。附件2增加下表。电线电缆类产品工厂质量控制检测要求GB12528.11-2003标准产品类别产品名称认证依据对应国际标准试验项目（标准条款编号）频次例行试验确认试验电线电缆铜芯耐热125℃交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆WDZ-DCYJ-125GB12528.11-2003导体电阻逐批√电压试验100﹪√铜芯耐热125℃高强度薄壁交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆WDZ-DCYJ/B-125导体结构逐批√绝缘厚度逐批√外径逐批√铜芯耐热150℃高强度薄壁交联聚烯烃绝缘无卤低烟阻燃机车车辆用电缆WDZ-DCYJ/B-150f值逐批√绝缘老化前机械性能3月√绝缘火花试验100﹪√“GB5023-1997标准”部分用下表代替。电线电缆类产品工厂质量控制检测要求GB5023－1997标准产品类别产品名称认证依据对应国际标准试验项
