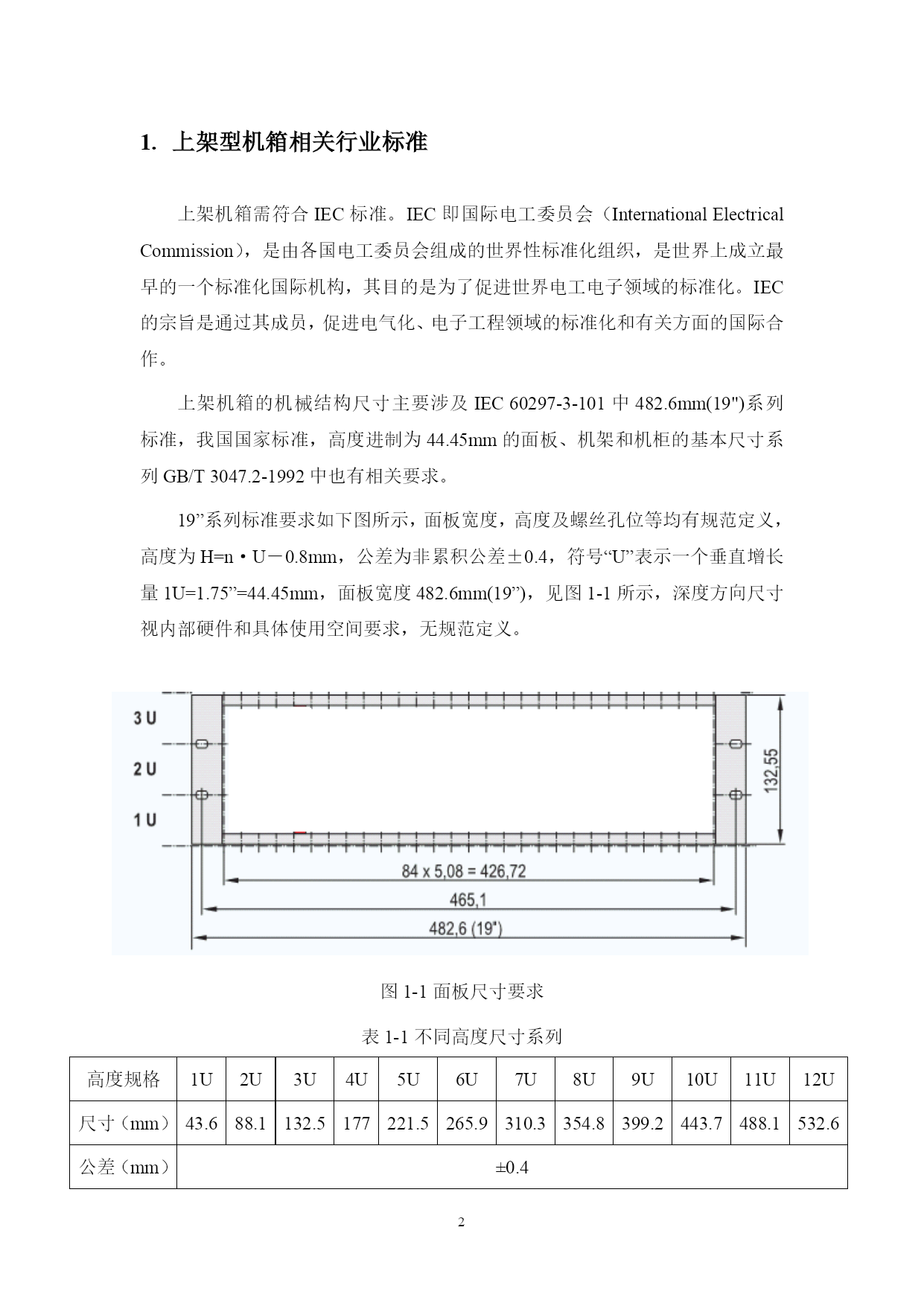

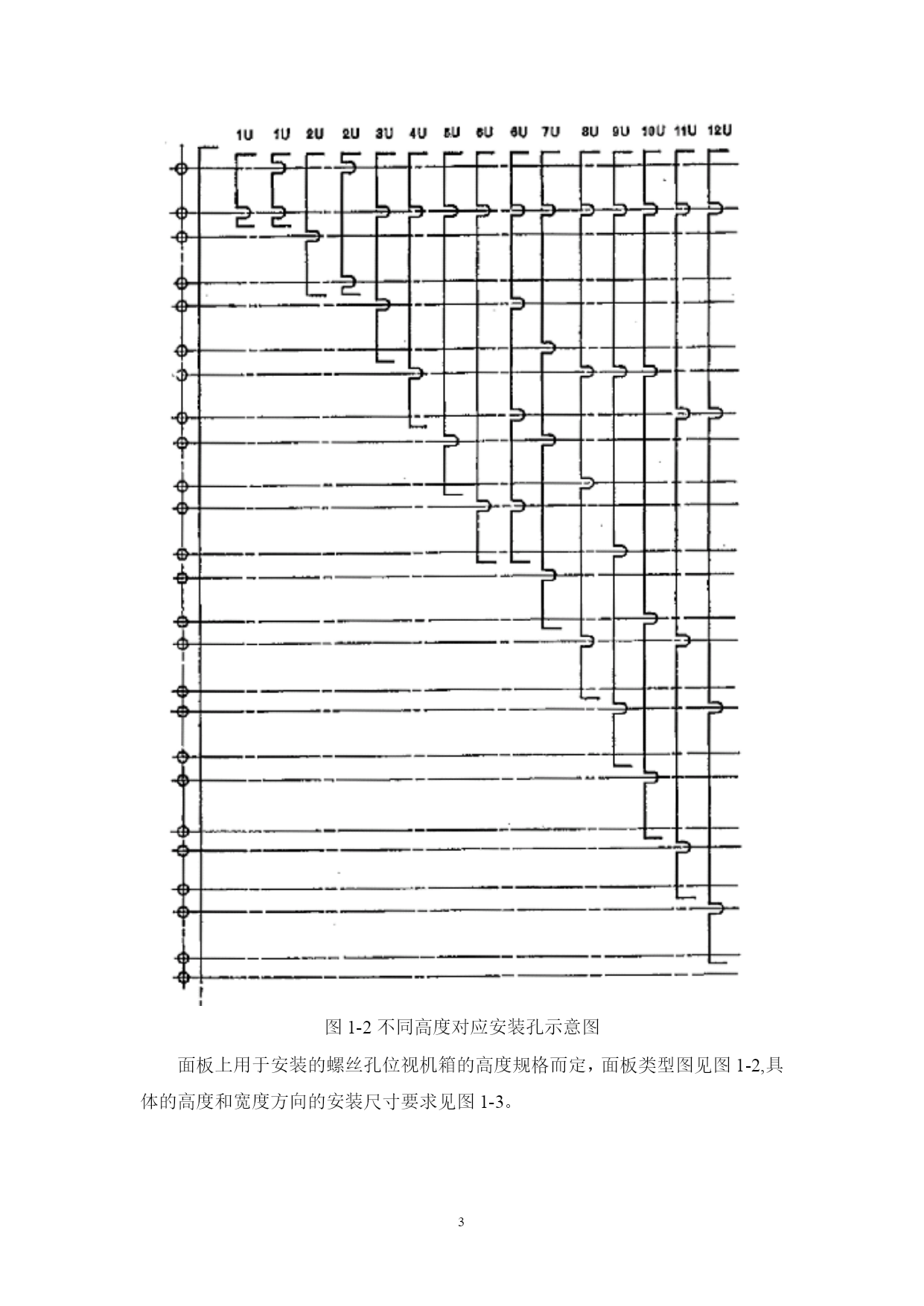

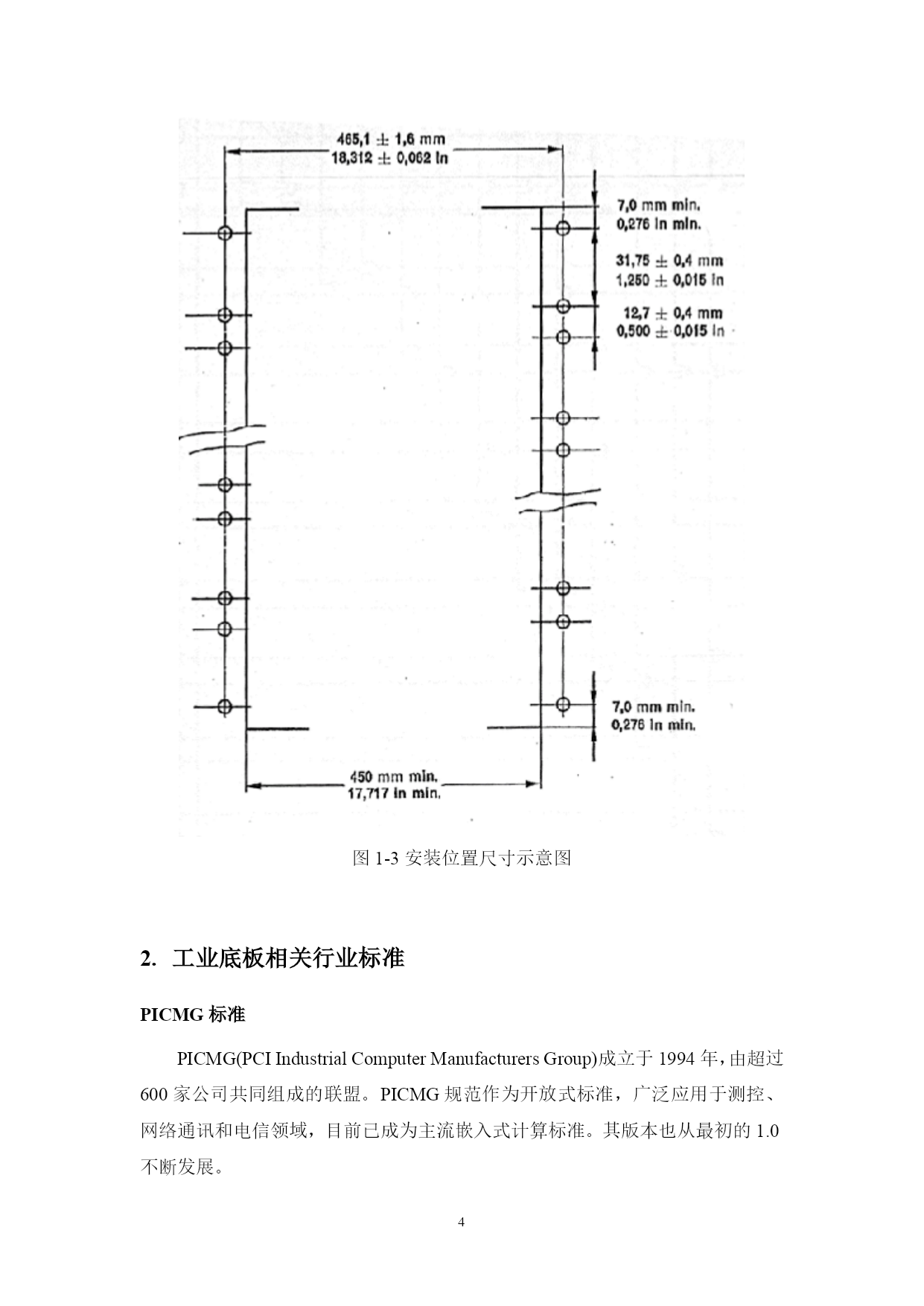

PAGEPAGE21行业标准汇总报告通用产品事业部江涛标准化，规范化是一项重要技术经济政策和管理措施，它对于提高产品质量和生产率、便于使用维修、加强企业管理、降低生产成本等都具有重要作用。产品策划中必须符合所涉及到的相关标准与规范，结构类的规划设计中应尽量减少特殊零、部件的数量，增加通用件的数量，尽可能多的采用标准化、规格化的零、部件和尺寸系列。模块化是标准化的高级形式，模块具有典型性、通用性、互换性、或兼容性，用模块可组合成新的系统，也简化了系统中的维护拆换工作。标准化通用化只是在零件级进行通用互换，模块化则是在部件级，甚至子系统级进行互换通用，从而实现更高层次的通用和简化，是主要的发展趋势。近期对行业和产品所涉及到的相关标准规范作了大量的搜集整理工作，其中主要围绕上架型机箱，工业底板和工业电源这三方面的机械结构类规范标准进行。通过搜集和整理工作，进一步熟悉了相关规范要求，同时也对今后相关产品规划工作有着重要的参考作用。TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc191261897"1.上架型机箱相关行业标准PAGEREF_Toc191261897\h2HYPERLINK\l"_Toc191261898"2.工业底板相关行业标准PAGEREF_Toc191261898\h4HYPERLINK\l"_Toc191261899"3.工业电源相关行业标准PAGEREF_Toc191261899\h19上架型机箱相关行业标准上架机箱需符合IEC标准。IEC即国际电工委员会（InternationalElectricalCommission），是由各国电工委员会组成的世界性标准化组织，是世界上成立最早的一个标准化国际机构，其目的是为了促进世界电工电子领域的标准化。IEC的宗旨是通过其成员，促进电气化、电子工程领域的标准化和有关方面的国际合作。上架机箱的机械结构尺寸主要涉及IEC60297-3-101中482.6mm(19")系列标准，我国国家标准，高度进制为44.45mm的面板、机架和机柜的基本尺寸系列GB/T3047.2-1992中也有相关要求。19”系列标准要求如下图所示，面板宽度，高度及螺丝孔位等均有规范定义，高度为H=n·U－0.8mm，公差为非累积公差±0.4，符号“U”表示一个垂直增长量1U=1.75”=44.45mm，面板宽度482.6mm(19”)，见图1-1所示，深度方向尺寸视内部硬件和具体使用空间要求，无规范定义。图1-1面板尺寸要求表1-1不同高度尺寸系列高度规格1U2U3U4U5U6U7U8U9U10U11U12U尺寸（mm）43.688.1132.5177221.5265.9310.3354.8399.2443.7488.1532.6公差（mm）±0.4图1-2不同高度对应安装孔示意图面板上用于安装的螺丝孔位视机箱的高度规格而定，面板类型图见图1-2,具体的高度和宽度方向的安装尺寸要求见图1-3。图1-3安装位置尺寸示意图工业底板相关行业标准PICMG标准PICMG(PCIIndustrialComputerManufacturersGroup)成立于1994年，由超过600家公司共同组成的联盟。PICMG规范作为开放式标准，广泛应用于测控、网络通讯和电信领域，目前已成为主流嵌入式计算标准。其版本也从最初的1.0不断发展。PICMG1.0PCI-ISA卡规范标准图2-132bitPCI-ISA卡标准结构图图2-264bitPCI-ISA卡标准结构图PICMG1.1PCI-PCI卡规范图2-332bitPCI-ISA卡标准结构图图2-464bitPCI-ISA卡标准结构图PICMG1.2EMBEDDEDPCI-X规范(ePCI-X)图2-5ePCI-X全长卡结构尺寸图图2-6ePCI-X半长卡结构尺寸图PICMG1.3PCIExpress卡规范图2-7ePCI-X全长卡结构尺寸图图2-8ePCI-X全长卡结构尺寸图PISA标准PISA系列卡可以实现PCI总线到ISA总线的转换，它的金手指为双层结构设计，可以将ISA卡直接插在PCI插槽上使用。155.5mm120mm125mm图2-9PISA卡尺寸规范图2-10PISA卡双层金手指示意图ATX标准ATX结构规范是INTEL公司提出的一种主板标准,是为了考虑主板上CPU、RAM、长短卡的位置而设计出来的，其中将CPU、外接槽、RAM、电源插头的位置固定，同时配合ATX的机箱和电源,就能在理论上解决硬件散热的问题,为安装、扩展硬件提供了
