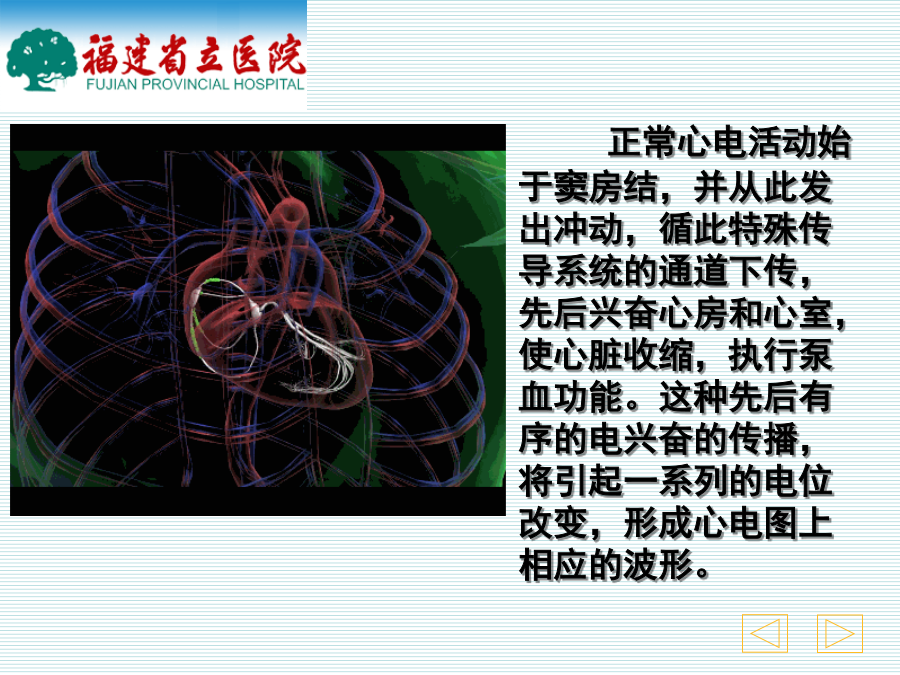

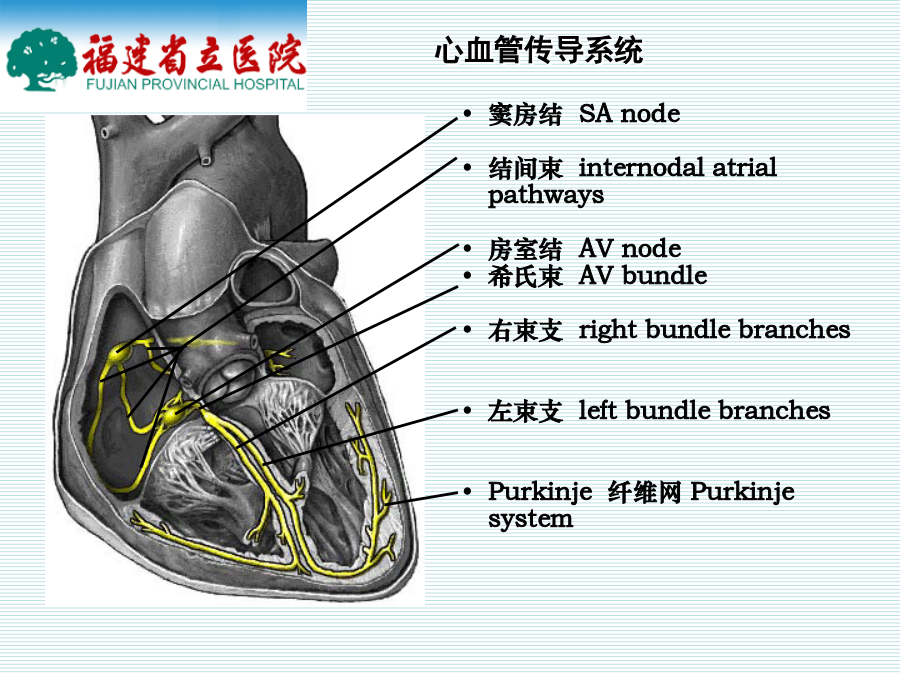

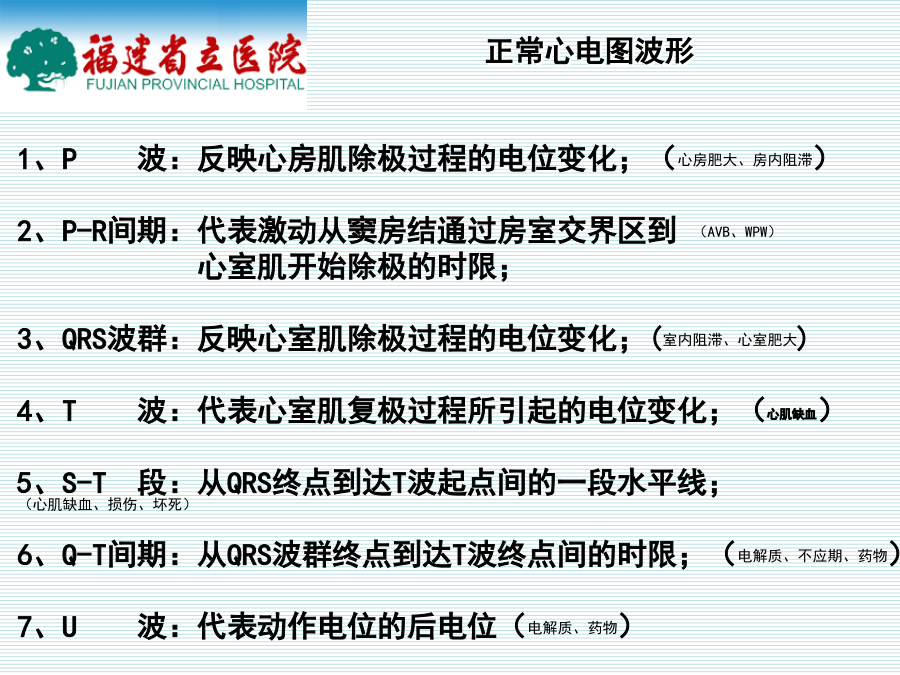

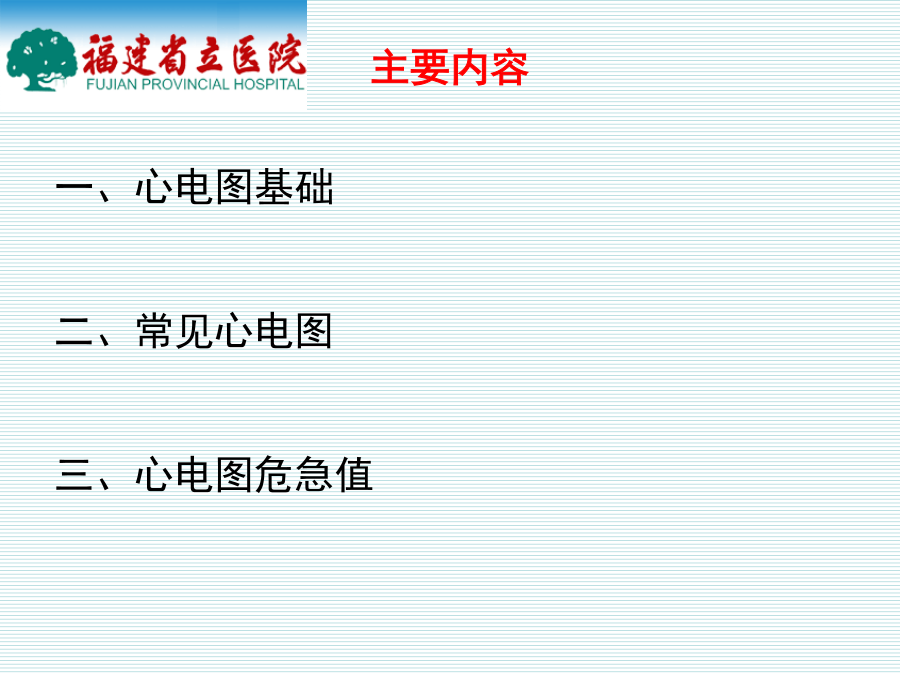

常见心电图和心电图危急值认识主要内容心脏的跳动是生命的标志心脏的泵血功能依赖于心脏的机械收缩心脏机械收缩依赖于心脏的电激动对心脏电激动最常用的检查—心电图（一）心血管传导系统cardiovascularintrinsicconductionsystem窦房结SAnode结间束internodalatrialpathways房室结AVnode希氏束AVbundle右束支rightbundlebranches左束支leftbundlebranchesPurkinje纤维网Purkinjesystem正常心电活动始于窦房结，并从此发出冲动，循此特殊传导系统的通道下传，先后兴奋心房和心室，使心脏收缩，执行泵血功能。这种先后有序的电兴奋的传播，将引起一系列的电位改变，形成心电图上相应的波形。由窦房结发出的冲动，通过心肌传导系统产生心肌自律细胞和收缩细胞除极化和复极化的连续过程，引起一系列的电位改变，用体表电极记录下来，就成为心电图。（二）正常心电图波形normalelectrocardiographiccomplexesP1、P波：反映心房肌除极过程的电位变化；（心房肥大、房内阻滞）2、P-R间期：代表激动从窦房结通过房室交界区到（AVB、WPW）心室肌开始除极的时限；3、QRS波群：反映心室肌除极过程的电位变化；(室内阻滞、心室肥大)4、T波：代表心室肌复极过程所引起的电位变化；（心肌缺血）5、S-T段：从QRS终点到达T波起点间的一段水平线；（心肌缺血、损伤、坏死）6、Q-T间期：从QRS波群终点到达T波终点间的时限；（电解质、不应期、药物）7、U波：代表动作电位的后电位（电解质、药物）心电图与不应期的关系R-ON-T诱发尖端扭转性室速。扑动波尖端围绕着基线上下扭转，频率约300次/分，前后可见正常下传的P-QRS-T波群，引起室速的第一个室性早搏落在前一个倒置T波顶点之前（R-ON-T现象）。相对不应期与差传（三）常见心电图图1、正常心电图：符合窦性心律（aVR导联P波倒置，I、II、aVF、V4-V6导联P波直立）,心率在60~100次/分之间，P波时限、电压正常，P-R间期、QRS时限、电压、Q-T间期正常，无明显ST-T等异常改变。图2、窦性心律不齐：符合窦性心律，相邻P-P间期差>0.12s,不相邻的最大P-P间期差≥0.16s.本图心率64次/分，相邻P-P差0.147s,不相邻P-P间期差为1.021-0.823=0.198s。图3、窦性心动过速：符合窦性心律，心房率>100次/分，称窦性心动过速。本图aVR导联P波倒置，I、II、aVF、V4-V6导联P波直立，符合窦性心律，心房率152次/分，大于100次/分，无明显ST-T等其它异常改变，故诊断窦性心动过速。注意右房上部异位节律点致房速与窦速难区分。图4、窦性心动过缓；符合窦性心律标准，心房率<60次/分。本图心房率55次/分，P-P间期之差也小于0.12秒，P-QRS-T等均无明显异常改变。1mV=5mm图5、房性早搏：房性早搏--提前出现的P`-QRS波群，P`波与窦性P波不同，P`-R大于0.12s，QRS为室上性，偶见宽大畸形（差传），代偿间歇不完全（配对时间+代偿间歇<2P-P）。本图可见2个提前的P`-QRS-T波群，前一个QRS为室上性，后一个宽大畸形（伴室内差异传导）。提前出现P`波为主要鉴别点。(代偿完不完全除了与提早的房性激动是否逆传窦房结有关外，也与窦性心律是否整齐有很大关系)图6、房性早搏二联律伴差传：本图每1个下传的P-QRS-T波群后有1个提前的P`-QRS-T波群，前段构成典型的房性早搏二联律。此外，房性早搏下传的QRS除倒数第三个外，均呈宽大畸形的右束支阻滞图形。图7、房性早搏三联律：每2个窦性下的QRS波后有1个下传的P`-QRS-T波群构成每3个一组的周期叫房性早搏三联律。图8、短阵房性心动过速2：1传导：本图见两阵频率为205次/分的连续的P`波,每2个P`波有1个下传心室，即呈2：1下传。前1个P`波由于落在T波顶峰之前（前1心动周期的绝对不应期上）,故不能下传。（此图的房性P波在III导联清晰）图9、室性早搏（又称室性期前收缩）：有提前出现的QRS-T波群，其前无相关P波，QRS宽大畸形，时限多数大于0.12s，代偿间歇完全。本图肢导联可见3个提前出现的宽大畸形的QRS波，其前无P波，其后有逆性P波，代偿完全，QRS在胸导联呈左束支阻滞图形，II、III、aVF呈R型，aVL、aVR呈QS型，室性早搏起源于右室流出道。图10、室性早搏三联律:每2个正常P-QRS波后有1个室性早搏或每一个正常P-QRS波后有2个室性早搏（成对室早）称为室性早搏三联律。
