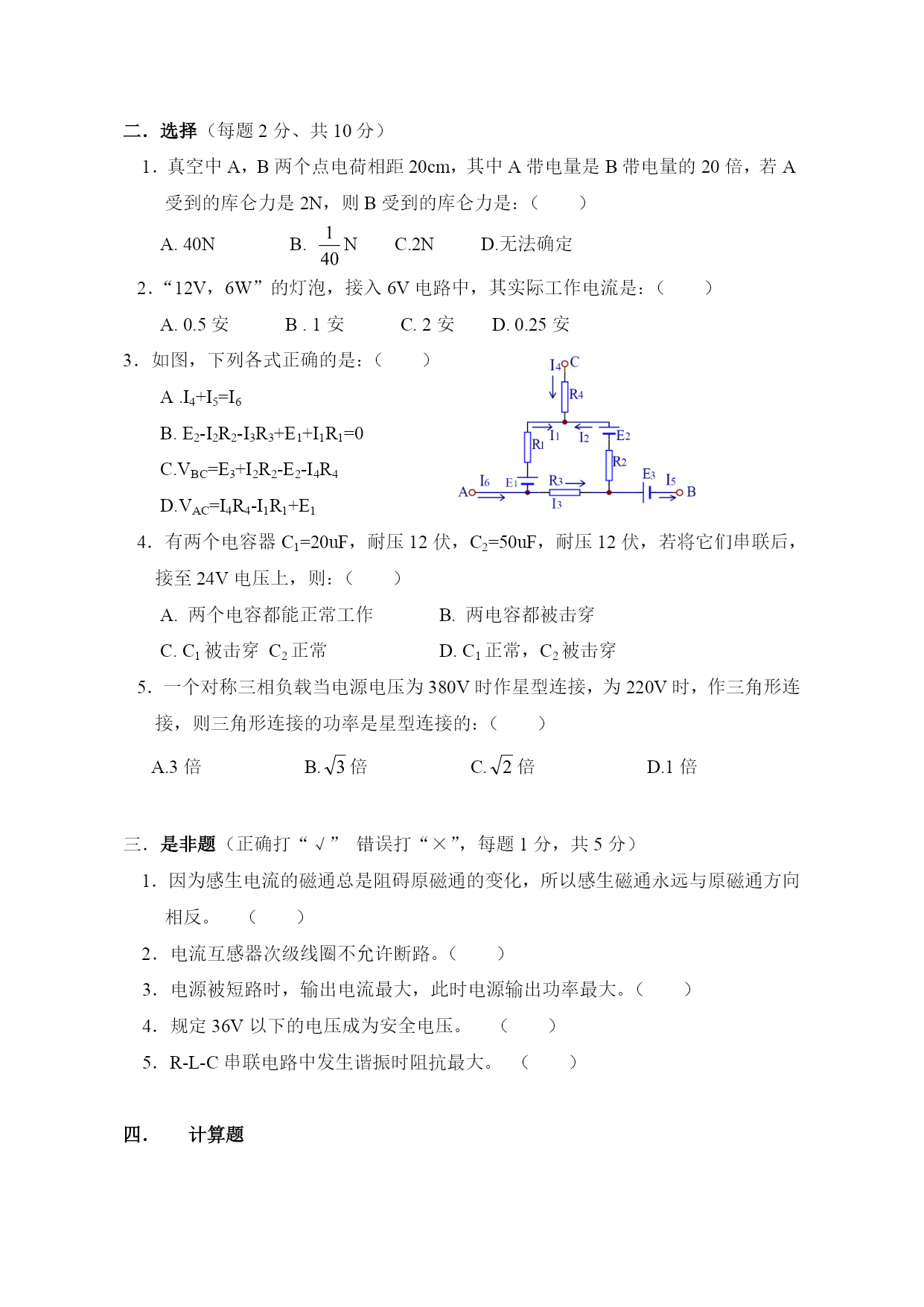

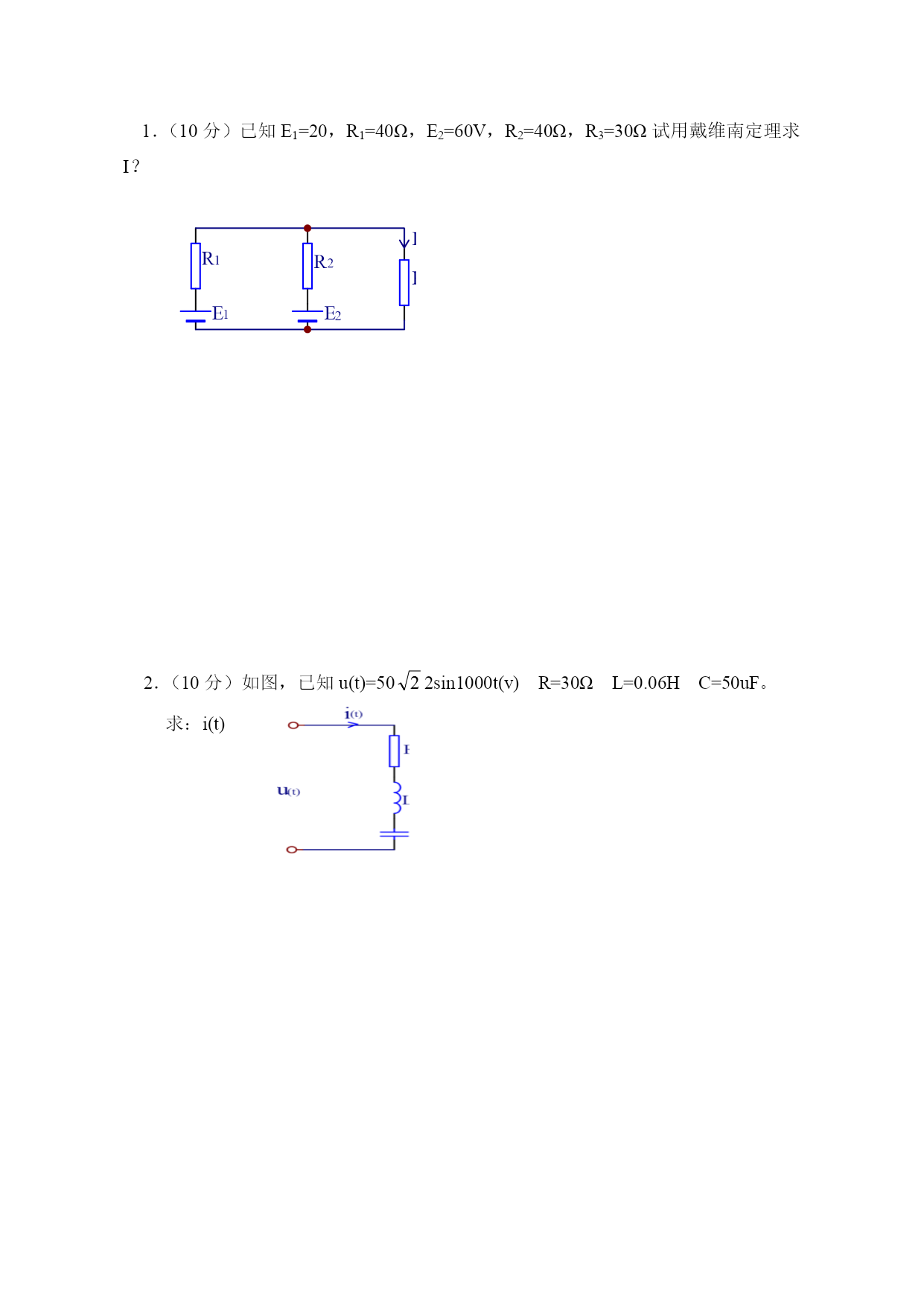

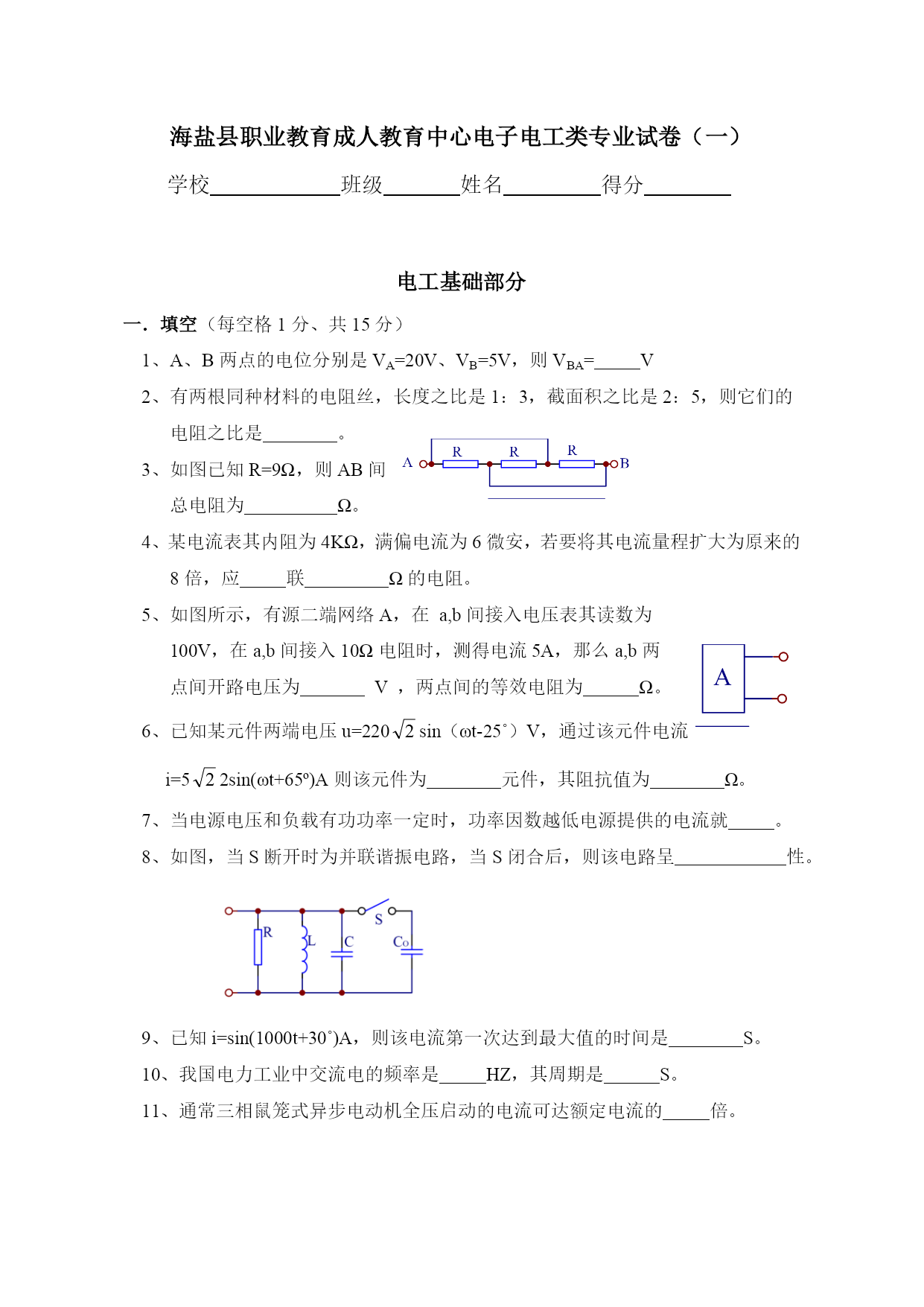

海盐县职业教育成人教育中心电子电工类专业试卷8（完整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）海盐县职业教育成人教育中心电子电工类专业试卷（一）学校班级姓名得分电工基础部分一．填空（每空格1分、共15分）1、A、B两点的电位分别是VA=20V、VB=5V，则VBA=V2、有两根同种材料的电阻丝，长度之比是1：3，截面积之比是2：5，则它们的电阻之比是。3、如图已知R=9Ω，则AB间总电阻为Ω。4、某电流表其内阻为4KΩ，满偏电流为6微安，若要将其电流量程扩大为原来的8倍，应联Ω的电阻。5、如图所示，有源二端网络A，在a,b间接入电压表其读数为100V，在a,b间接入10Ω电阻时，测得电流5A，那么a,b两点间开路电压为V，两点间的等效电阻为Ω。6、已知某元件两端电压u=220sin（ωt-25˚）V，通过该元件电流i=52sin(ωt+65º)A则该元件为元件，其阻抗值为Ω。7、当电源电压和负载有功功率一定时，功率因数越低电源提供的电流就。8、如图，当S断开时为并联谐振电路，当S闭合后，则该电路呈性。9、已知i=sin(1000t+30˚)A，则该电流第一次达到最大值的时间是S。10、我国电力工业中交流电的频率是HZ，其周期是S。11、通常三相鼠笼式异步电动机全压启动的电流可达额定电流的倍。二．选择（每题2分、共10分）1．真空中A，B两个点电荷相距20cm，其中A带电量是B带电量的20倍，若A受到的库仑力是2N，则B受到的库仑力是：（）A.40NB.NC.2ND.无法确定2．“12V，6W”的灯泡，接入6V电路中，其实际工作电流是：（）A.0.5安B.1安C.2安D.0.25安3．如图，下列各式正确的是：（）A.I4+I5=I6B.E2-I2R2-I3R3+E1+I1R1=0C.VBC=E3+I2R2-E2-I4R4D.VAC=I4R4-I1R1+E14．有两个电容器C1=20uF，耐压12伏，C2=50uF，耐压12伏，若将它们串联后，接至24V电压上，则：（）A.两个电容都能正常工作B.两电容都被击穿C.C1被击穿C2正常D.C1正常，C2被击穿5．一个对称三相负载当电源电压为380V时作星型连接，为220V时，作三角形连接，则三角形连接的功率是星型连接的：（）A.3倍B.倍C.倍D.1倍是非题（正确打“√”错误打“×”，每题1分，共5分）1．因为感生电流的磁通总是阻碍原磁通的变化，所以感生磁通永远与原磁通方向相反。（）2．电流互感器次级线圈不允许断路。（）3．电源被短路时，输出电流最大，此时电源输出功率最大。（）4．规定36V以下的电压成为安全电压。（）5．R-L-C串联电路中发生谐振时阻抗最大。（）计算题1．（10分）已知E1=20，R1=40Ω，E2=60V，R2=40Ω，R3=30Ω试用戴维南定理求I？2．（10分）如图，已知u(t)=502sin1000t(v)R=30ΩL=0.06HC=50uF。求：i(t)3．（10分）如图，三相电源线电压为380V，若R=XL=XC=10Ω;求各相的电流，并用相量图求中线电流。电子线路部分一．填空（1分/格，共20分）1、半导体导电的载流子不仅有带负电的，还有带正电的。2、硅管的死区电压约为V，锗管的死区电压约为V。3、晶体三极管工作在放大状态时，结正偏，结反偏。4、在交流放大器中同时存在着分量和分量两种成份。5、多级放大器常见的耦合方式有耦合、变压器耦合、耦合。6、负反馈能使放大器的放大倍数，但放大器的稳定性。7、直流放大器采用耦合方式，除静态工作点要相互影响外，还存在问题。8、（11011）2=（）109、或非门的逻辑功能。10、两输入端的与非门的逻辑符号是。11、计数器就是对个数进行记录的逻辑部件。12、基本RS触发器有、和保持原态三种功能。二．选择题（2分/个共20分）1．万用表欧姆档测量小功率晶体二极管性能好坏时，应把欧姆档拨到：（）A.R×1Ω档B.R×10KΩ档C.R×10Ω档D.R×1KΩ档2．某晶体三极管的IB=10uA时,IC=0.44mA,当IB=20uA时,IC=0.89mA则它的电流放大系数β为：()A.45B.44C.303．某三级放大器中,每级电压放大倍数均为AV,则总的电压放大倍数为：()A.3AVB.AV3C.AVD.3AV34．差动放大器中共模负反馈电路：()A.只对共模信号产生负反馈B.只对差模信号产生负反馈C.对共模信号,差模信号均有负反馈作用D以上
