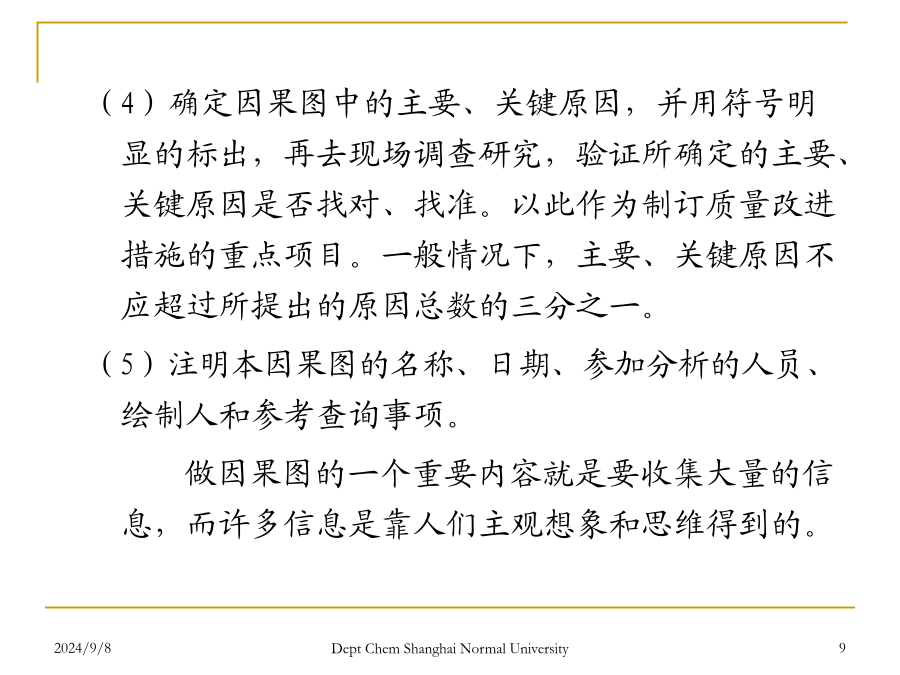

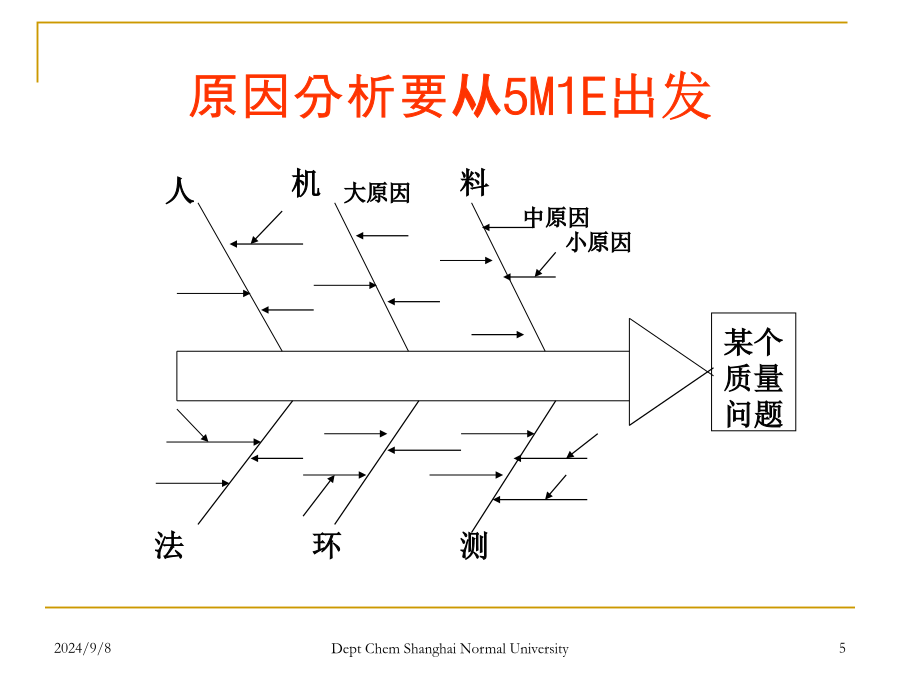

第五章质量管理统计技术与方法质量管理的七种常用方法七种方法之一：因果图主干箭头所指的为质量问题，主干上的大枝表示大原因，中枝、小枝芽表示原因的依此展开。原因分析要从5M1E出发热处理因果图作图步骤（3）把到会者发言、讨论、分析的意见归纳起来，按相互的相依隶属关系，由大到小，从粗到细，逐步深入，直到能够采取解决问题的措施为止。将上述项目分别展开：中枝表示对应的项目中造成质量问题的一个或几个原因；一个原因画一个箭头，使它平行于主干而指向大枝；把讨论、意见归纳为短语，应言简意准，记在箭干的上面或下面，再展开，画小枝，小枝是造成中枝的原因。如此展开下去，越具体越细致，就越好。（4）确定因果图中的主要、关键原因，并用符号明显的标出，再去现场调查研究，验证所确定的主要、关键原因是否找对、找准。以此作为制订质量改进措施的重点项目。一般情况下，主要、关键原因不应超过所提出的原因总数的三分之一。（5）注明本因果图的名称、日期、参加分析的人员、绘制人和参考查询事项。做因果图的一个重要内容就是要收集大量的信息，而许多信息是靠人们主观想象和思维得到的。2.作因果图的注意事项（3）不要过分的追究个人责任，而要注意从组织上、管理上找原因。实事求是的提供质量数据和信息，不互相推托责任。（4）尽可能用数据反映、说明问题。（5）作完因果图后，应检查下列几项：图名、应标明主要原因是哪些等、文字是否简便通俗、编译是否明确、定性是否准确、应尽可能地定量化、改进措施不宜画在图上。（6）有必要时，可再画出措施表。七种工具之二：统计分析表法（调查表）统计分析表的编制原则统计分析表的种类2.不合格项目调查表质量管理中“合格”与“不合格”，是相对于标准、规格、公差而言的。一个零件和产品不符合标准、规格、公差的质量项目叫不合格项目，也称不良项目。如表5-4（p137）。表4-1不良品项目调查表3.不合格位置统计分析表缺陷位置调查表宜与措施相联系，能充分反映缺陷发生的位置，便于研究缺陷为什么集中在那里，有助于进一步观察、探讨发生的原因。缺陷位置调查表可根据具体情况画出各种不同的缺陷位置调查表，图上可以划区，以便进行分层研究和对比分析。机翼划伤位置记录表4、不合格原因统计分析表5、过程质量分析统计表应用程序七种工具之三：排列图例:为分析某厂加工曲轴报废上升的原因，对222件废品进行了分类统计，试找出主要影响因素。解：１收集资料；２整理计算。1、排列图的作图步骤(4)画图排列图由两个纵坐标，一个横坐标。左边的纵坐标表示频数fi，右边的纵坐标表示累计频率Fi；横坐标表示质量项目，按其频数大小从左向右排列；各矩形的底边相等，其高度表示对应项目的频数。(5)根据排列图，确定主要、有影响、次要因素。主要因素——累计频率Fi在0~80%左右的若干因素。它们是影响产品质量的关键原因，又称为A类因素。其个数为1~2个，最多3个。有影响因素——累计频率Fi在80~95%左右的若干因素。它们对产品质量有一定的影响，又称为B类因素。次要因素——累计频率Fi在95~100%左右的若干因素。它们对产品质量仅有轻微影响，又称为C类因素排列图的形式123456其他按排列图作图步骤，确定焊缝气孔和夹渣为主要因素；焊缝成型差和焊道凹陷为有影响因素，其它为次要因素。2、排列图的用途(2)解决工作质量问题也可用排列图。不仅产品质量，其它工作如节约能源、减少消耗、安全生产等都可用排列图改进工作，提高工作质量。检查质量改进措施的效果。采取质量改进措施后，为了检验其效果，可用排列图来核查。如果确有效果，则改进后的排列图中，横坐标上因素排列顺序或频数矩形高度应有变化。七种工具之四：直方图1.作直方图的方法步骤如下例5-8p140(3)确定组数k和组距h。组数常用符号k表示。k与数据数多少有关。数据多，多分组；数据少，少分组。例5-8中100个数据，常分为10组左右。所以，h=0.89/10=0.09mm(4)确定组界(5)统计各组频数。统计频数的方法，如表5-8所示。(6)画直方图。52.直方图的用途3.直方图的判断与分析直方图的类型(2)偏向型图形有偏左、偏右两种情形，原因是：(a)一些形位公差要求的特性值是偏向分布。(b)加工者担心出现不合格品，在加工孔时往往偏小，加工轴时往往偏大造成。(3)双峰型图形出现两个顶峰极可能是由于把不同加工者或不同材料、不同加工方法、不同设备生产的两批产品混在一起形成的。(4)锯齿型图形呈锯齿状参差不齐，多半是由于分组不当或检测数据不准而造成。(5)平顶型无突出顶峰，通常由于生产过程中缓慢变化因素影响(如刀具磨损)造成。(6)孤岛型由于测量有误或生产中出现异常(原材料变化、刀具严重磨损等)。4
