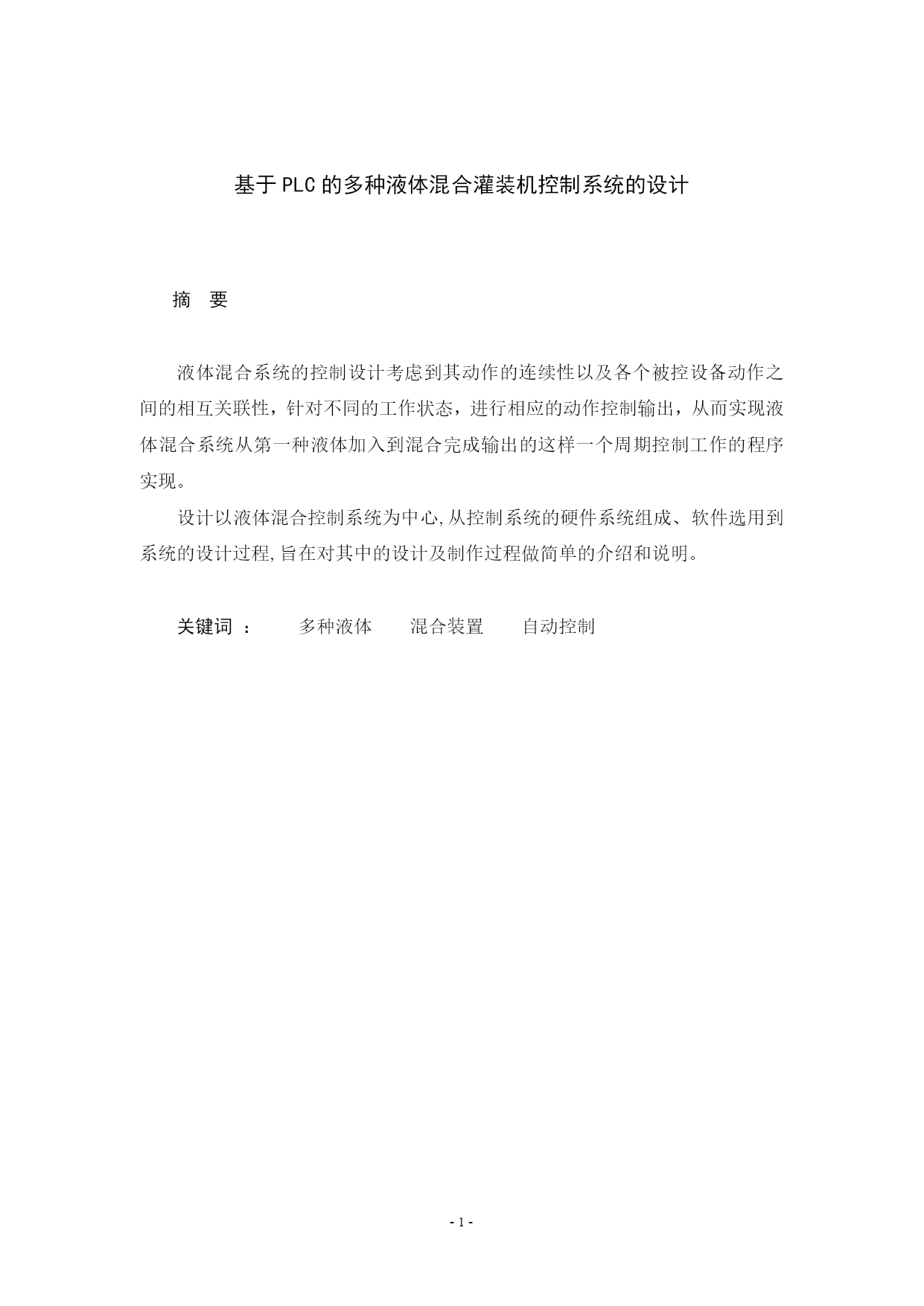

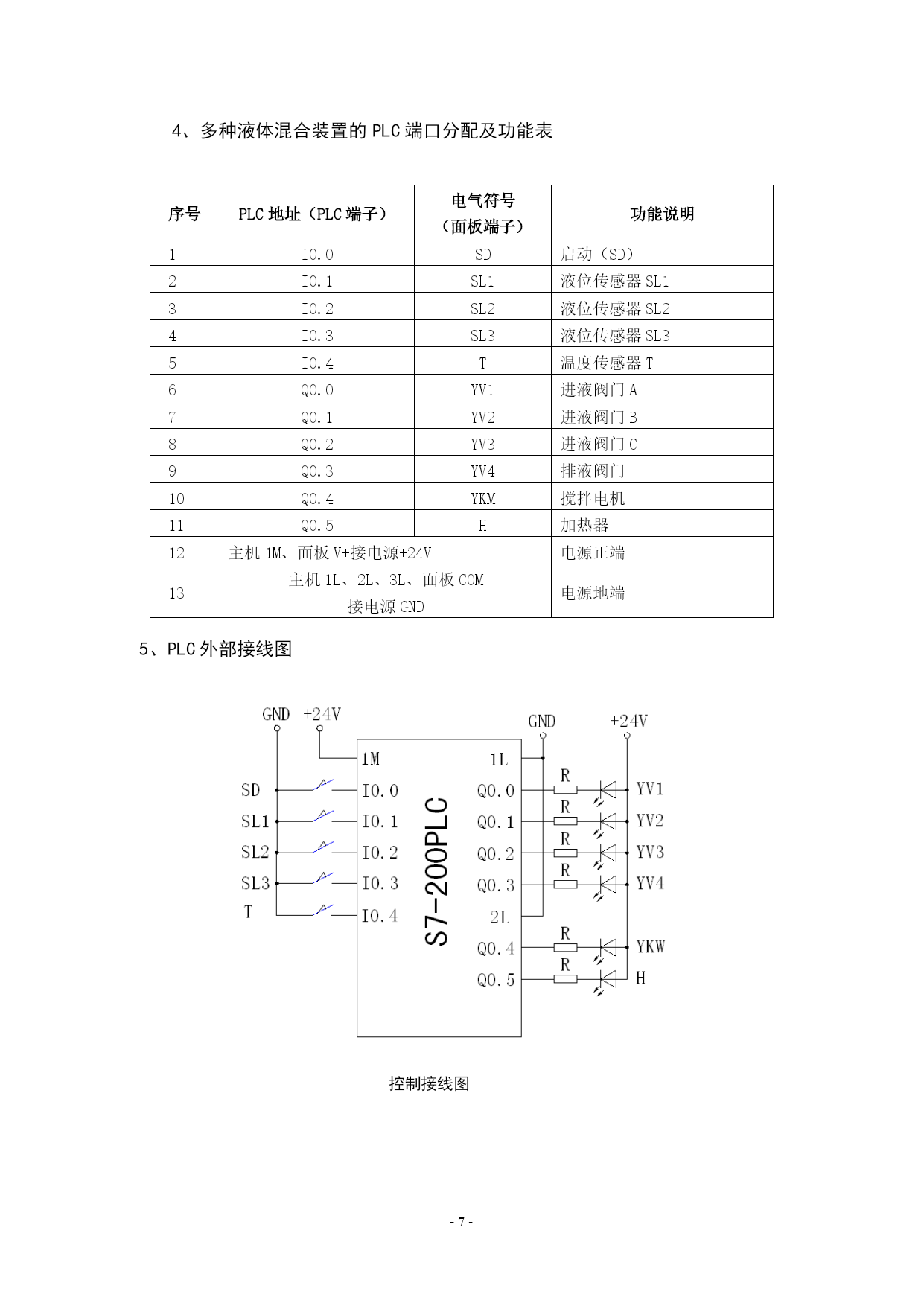

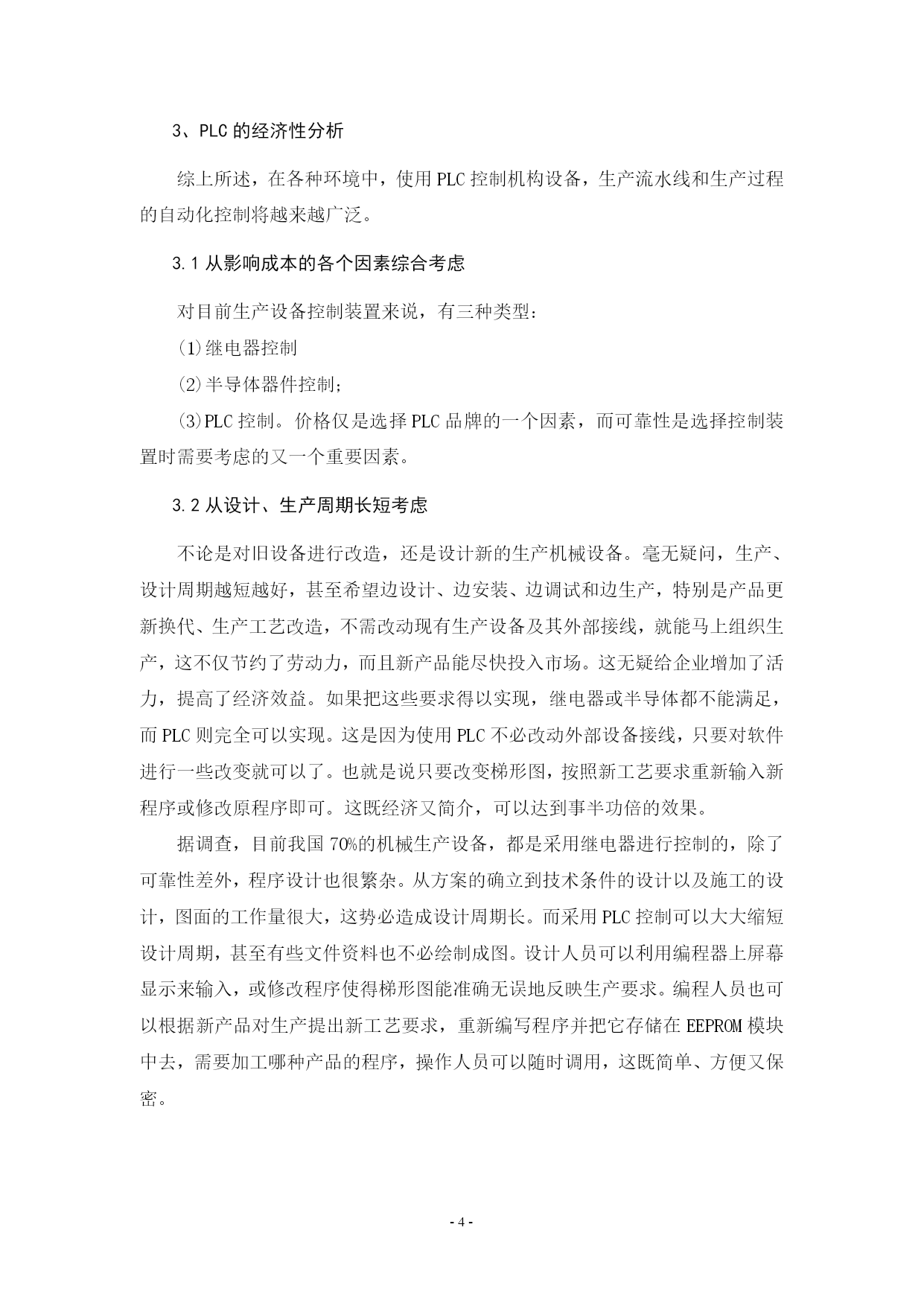

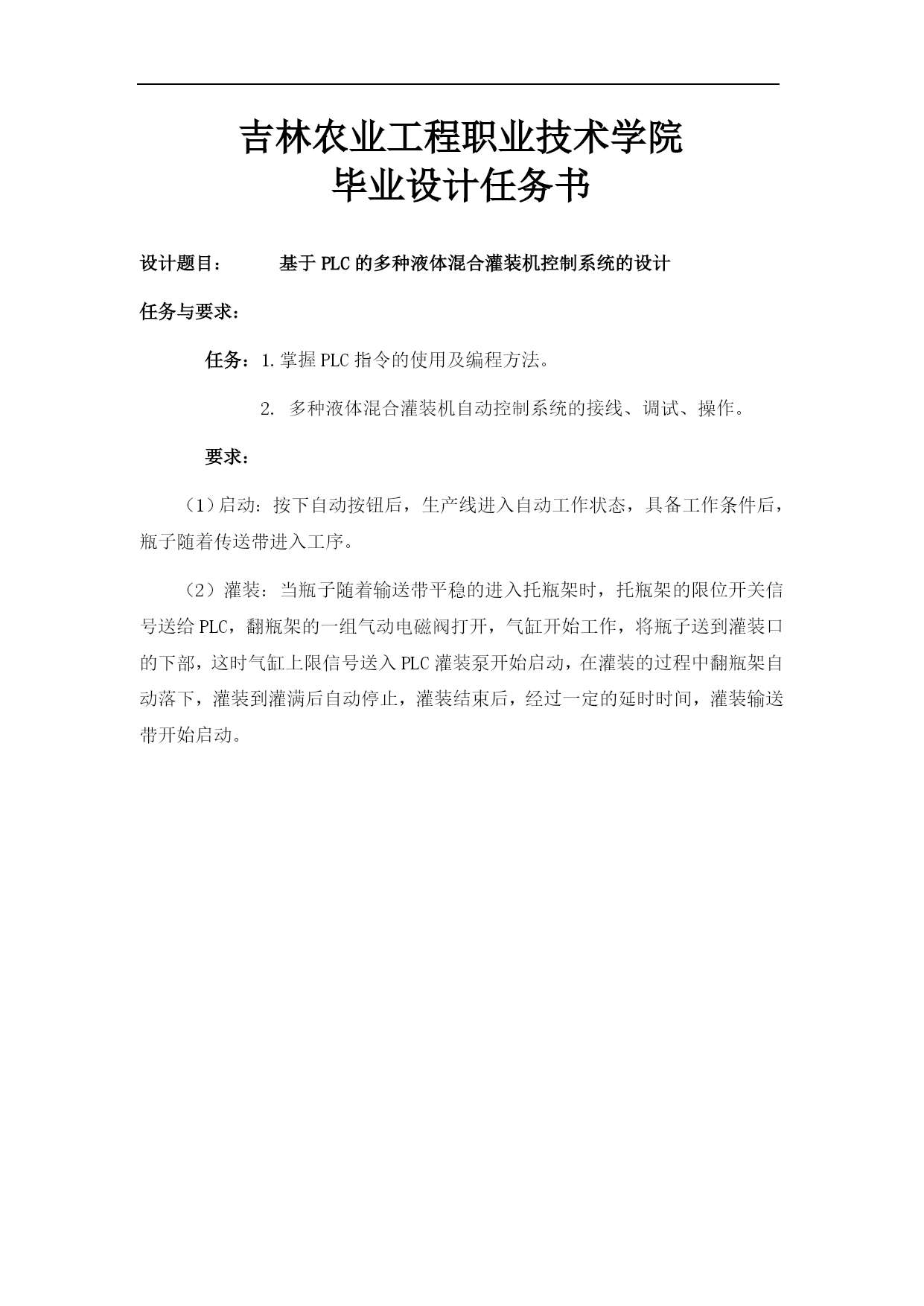

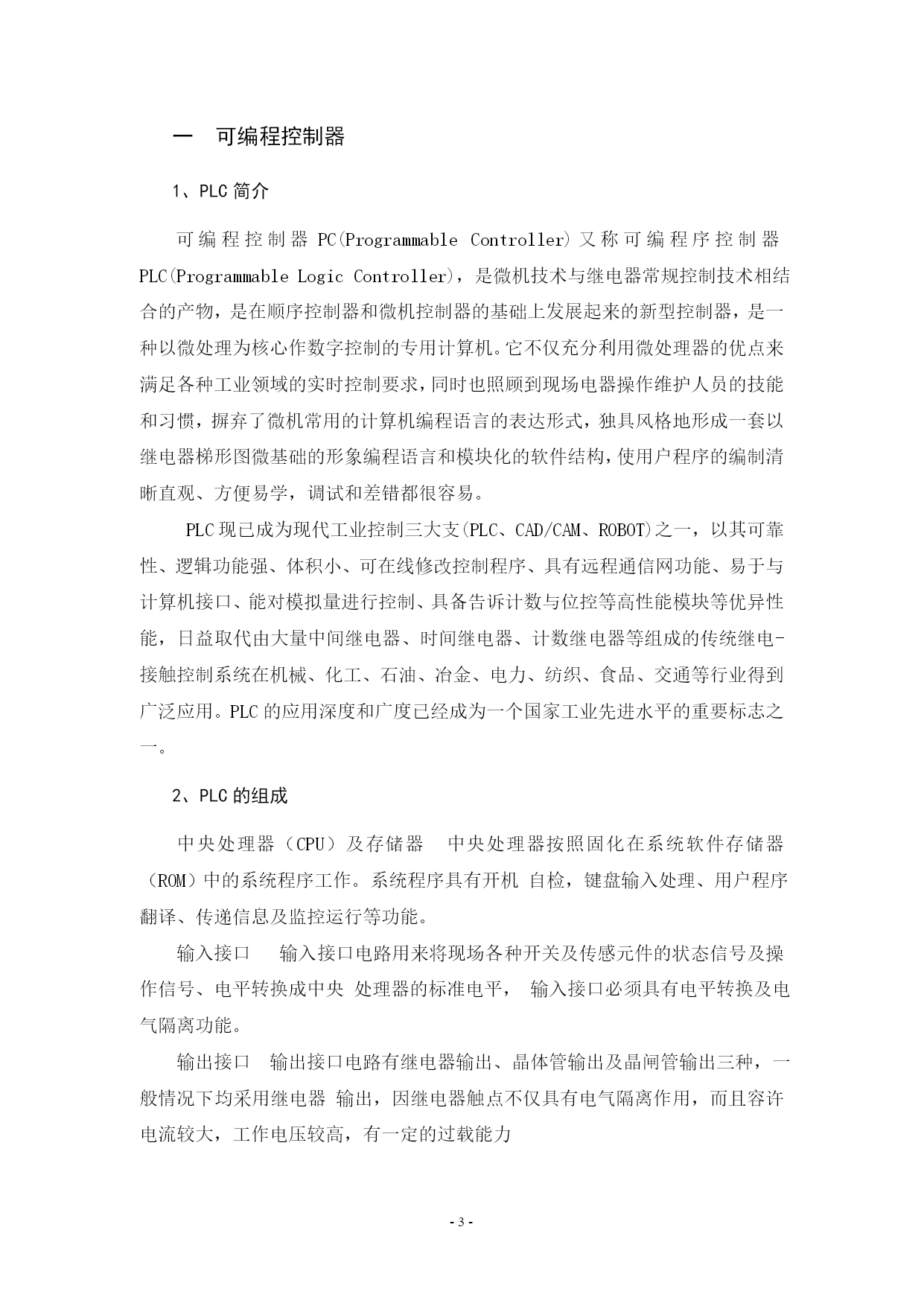

31学校代码：12904学号：0901103103中图分类：密级：无吉林农业工程职业技术学院毕业设计基于PLC的多种液体混合灌装机控制系统的设计学生姓名：苗丹指导教师：赵一心所在学院（系）：机电工程系学科专业：机电一体化专业吉林农业工程职业技术学院中国·四平2012年4月-PAGE10-吉林农业工程职业技术学院毕业设计任务书设计题目：基于PLC的多种液体混合灌装机控制系统的设计任务与要求：任务：1.掌握PLC指令的使用及编程方法。2.多种液体混合灌装机自动控制系统的接线、调试、操作。要求：（1）启动：按下自动按钮后，生产线进入自动工作状态，具备工作条件后，瓶子随着传送带进入工序。（2）灌装：当瓶子随着输送带平稳的进入托瓶架时，托瓶架的限位开关信号送给PLC，翻瓶架的一组气动电磁阀打开，气缸开始工作，将瓶子送到灌装口的下部，这时气缸上限信号送入PLC灌装泵开始启动，在灌装的过程中翻瓶架自动落下，灌装到灌满后自动停止，灌装结束后，经过一定的延时时间，灌装输送带开始启动。基于PLC的多种液体混合灌装机控制系统的设计摘要液体混合系统的控制设计考虑到其动作的连续性以及各个被控设备动作之间的相互关联性，针对不同的工作状态，进行相应的动作控制输出，从而实现液体混合系统从第一种液体加入到混合完成输出的这样一个周期控制工作的程序实现。设计以液体混合控制系统为中心,从控制系统的硬件系统组成、软件选用到系统的设计过程,旨在对其中的设计及制作过程做简单的介绍和说明。关键词：多种液体混合装置自动控制目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc319650684"一可编程控制器PAGEREF_Toc319650684\h3HYPERLINK\l"_Toc319650685"1、PLC简介PAGEREF_Toc319650685\h3HYPERLINK\l"_Toc319650686"2、PLC的组成PAGEREF_Toc319650686\h3HYPERLINK\l"_Toc319650687"3、PLC的经济性分析PAGEREF_Toc319650687\h4HYPERLINK\l"_Toc319650688"二设计的主体部分PAGEREF_Toc319650688\h5HYPERLINK\l"_Toc319650689"1、控制要求PAGEREF_Toc319650689\h5HYPERLINK\l"_Toc319650690"2、多种液体混合装置的面板图PAGEREF_Toc319650690\h5HYPERLINK\l"_Toc319650691"3、工作原理PAGEREF_Toc319650691\h6HYPERLINK\l"_Toc319650692"4、多种液体混合装置的PLC端口分配及功能表PAGEREF_Toc319650692\h7HYPERLINK\l"_Toc319650693"5、PLC外部接线图PAGEREF_Toc319650693\h7HYPERLINK\l"_Toc319650694"6、程序流程图PAGEREF_Toc319650694\h9HYPERLINK\l"_Toc319650695"三总结PAGEREF_Toc319650695\h9一可编程控制器1、PLC简介可编程控制器PC(ProgrammableController)又称可编程序控制器PLC(ProgrammableLogicController)，是微机技术与继电器常规控制技术相结合的产物，是在顺序控制器和微机控制器的基础上发展起来的新型控制器，是一种以微处理为核心作数字控制的专用计算机。它不仅充分利用微处理器的优点来满足各种工业领域的实时控制要求，同时也照顾到现场电器操作维护人员的技能和习惯，摒弃了微机常用的计算机编程语言的表达形式，独具风格地形成一套以继电器梯形图微基础的形象编程语言和模块化的软件结构，使用户程序的编制清晰直观、方便易学，调试和差错都很容易。PLC现已成为现代工业控制三大支(PLC、CAD/CAM、ROBOT)之一，以其可靠性、逻辑功能强、体积小、可在线修改控制程序、具有远程通信网功能、易于与计算机接口、能对模拟量进行控制、具备告诉计数与位控等高性能模块等优异性能，日益取代由大量中间继电器、时间继电器、计数继电器等组成的传统继电-接触控制系统在机械、化工、石油、
