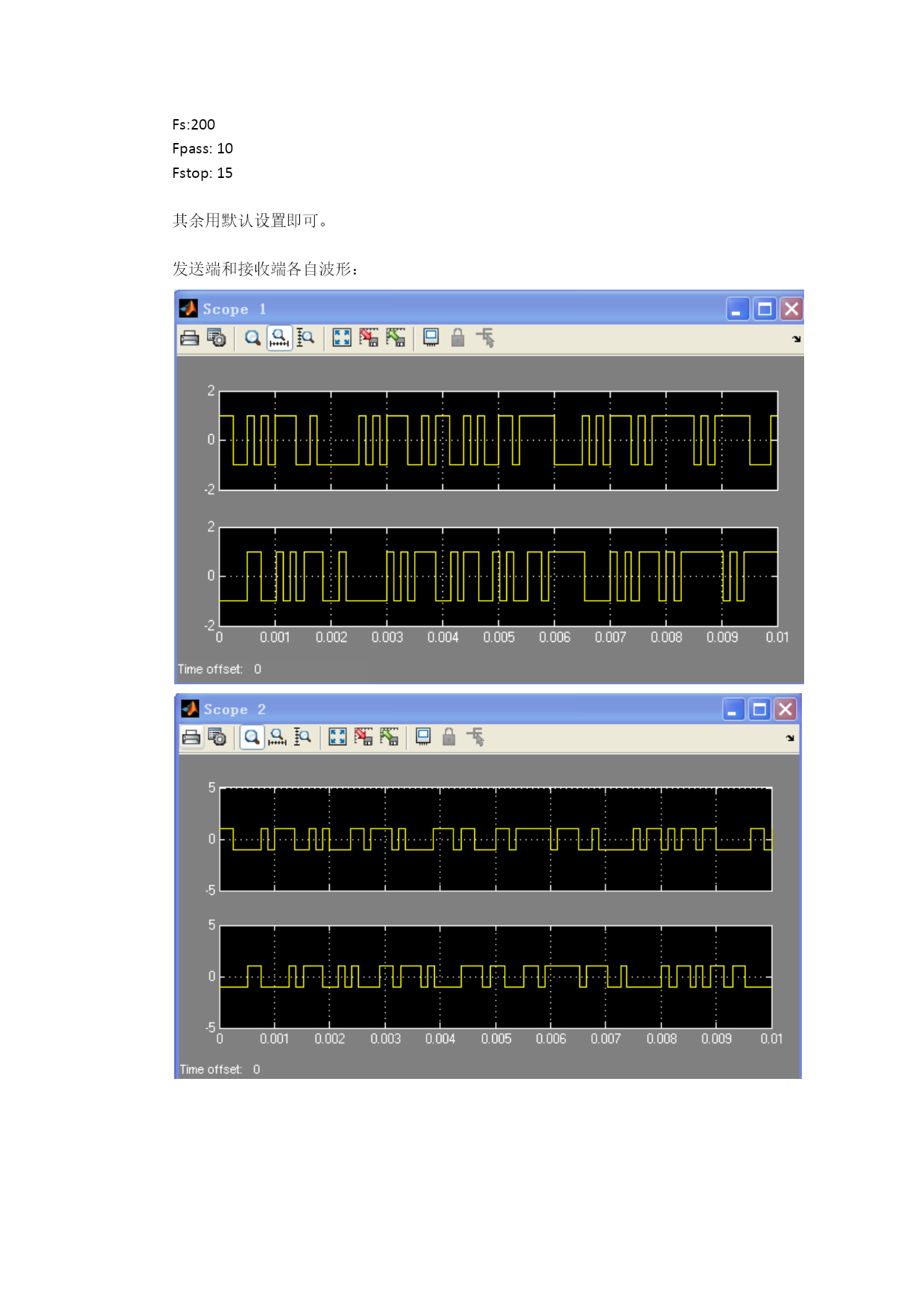

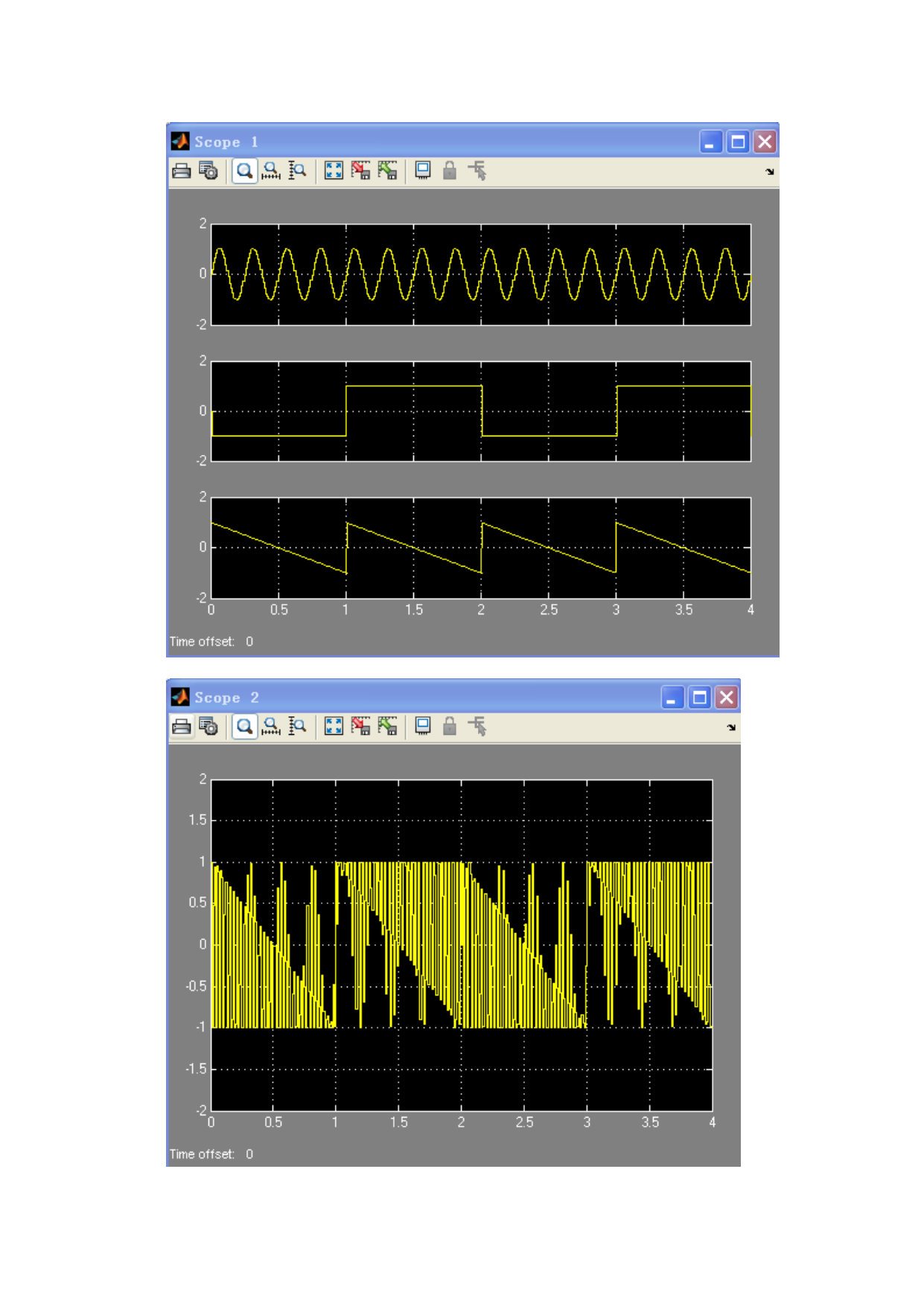

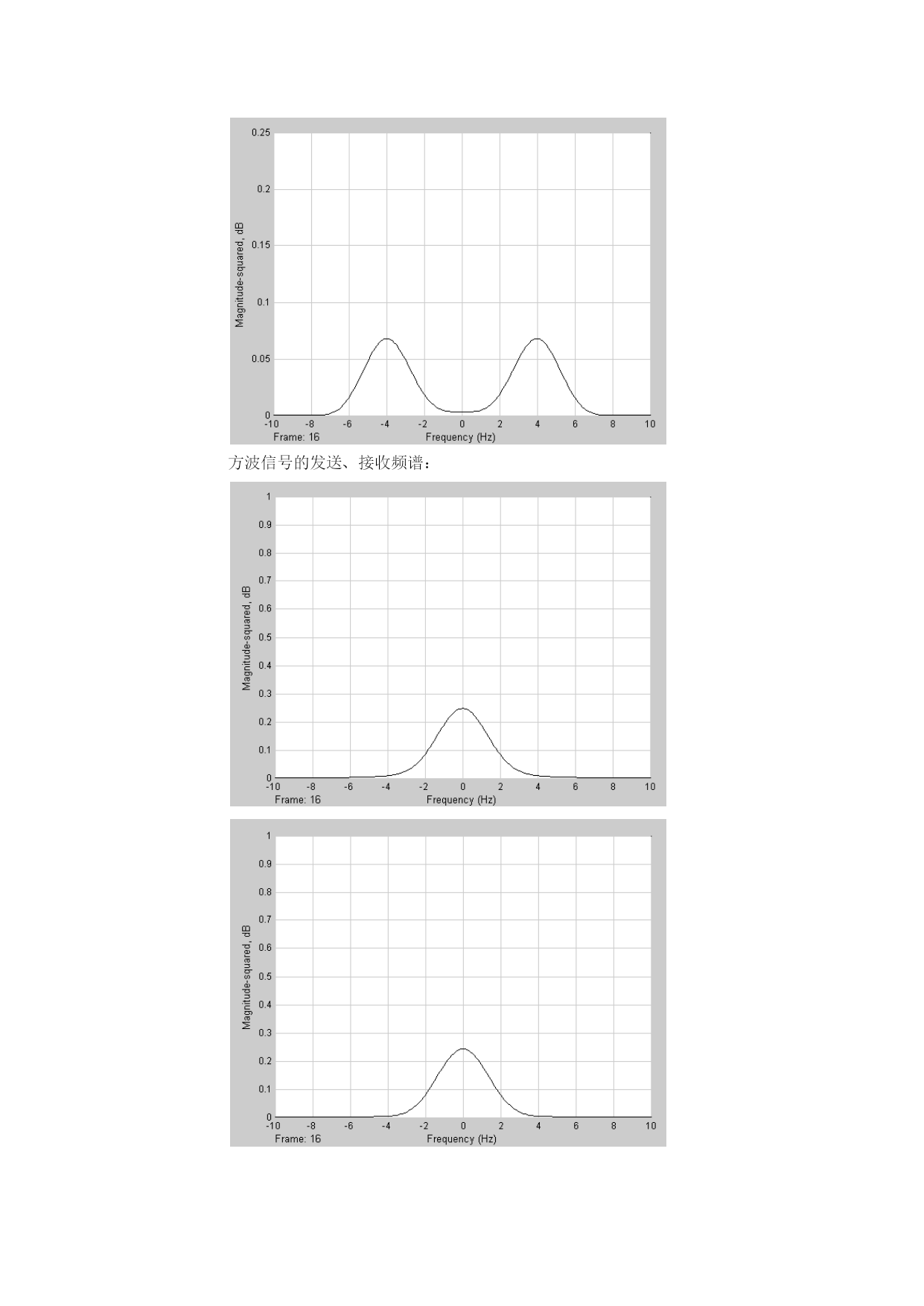

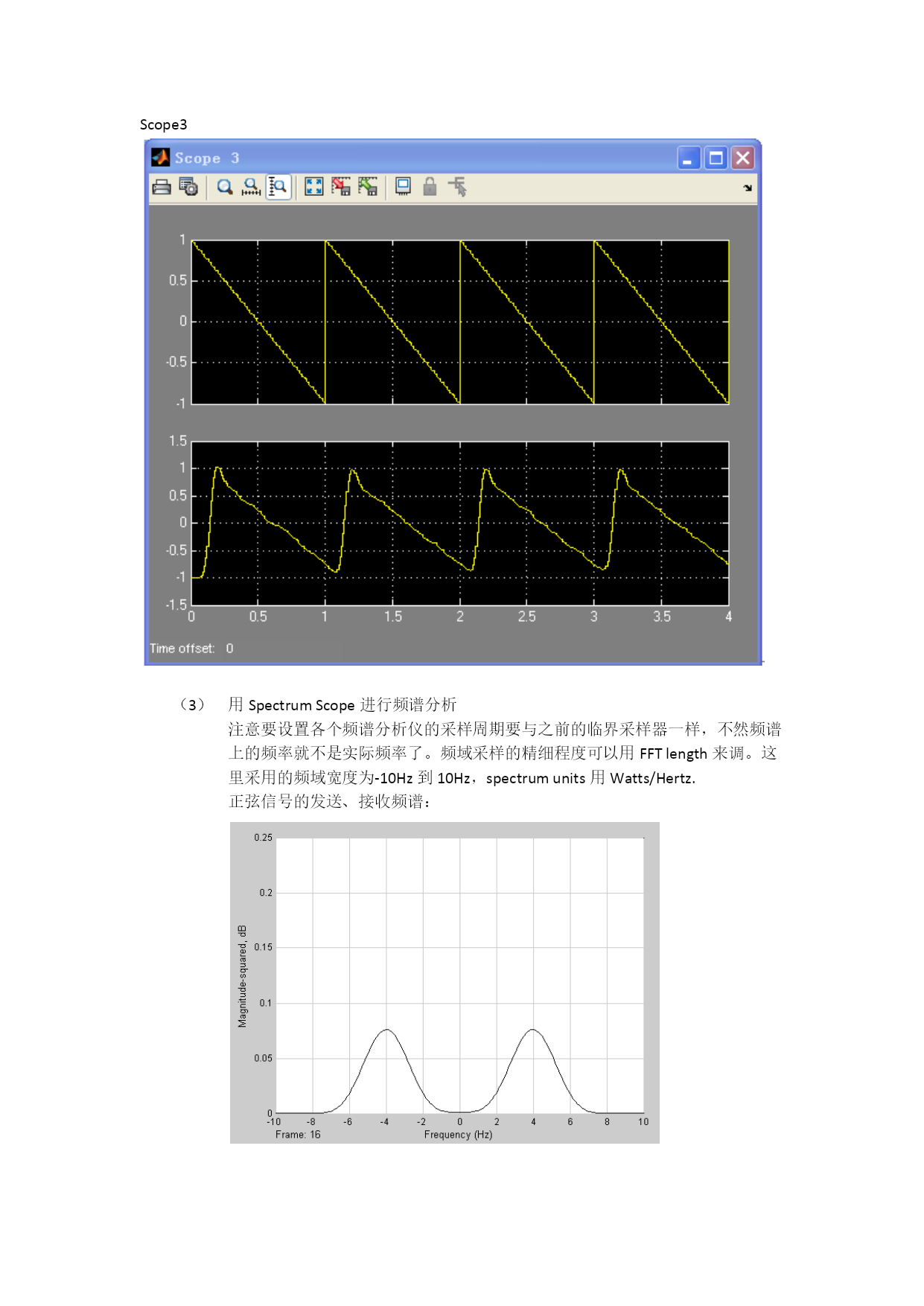

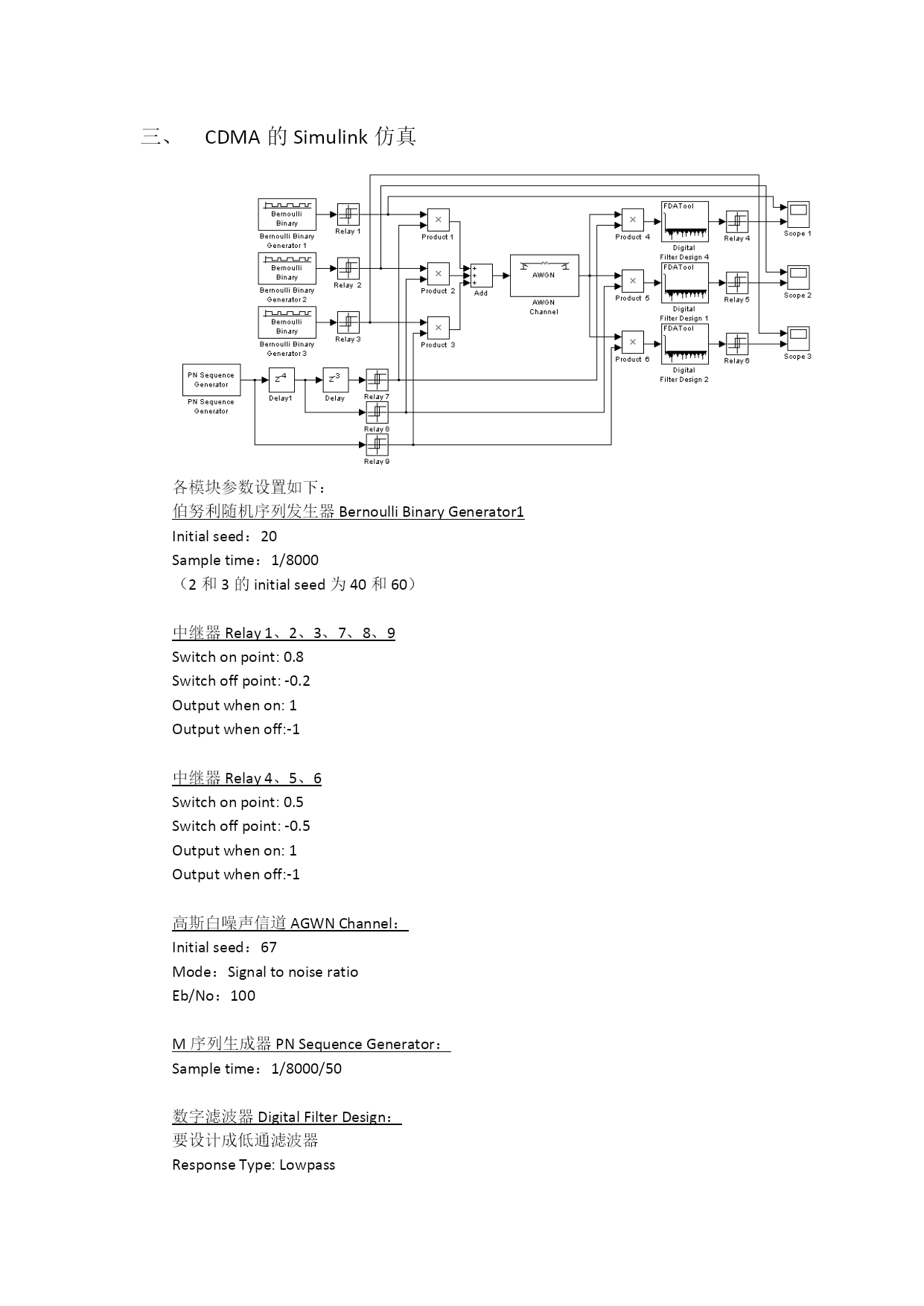

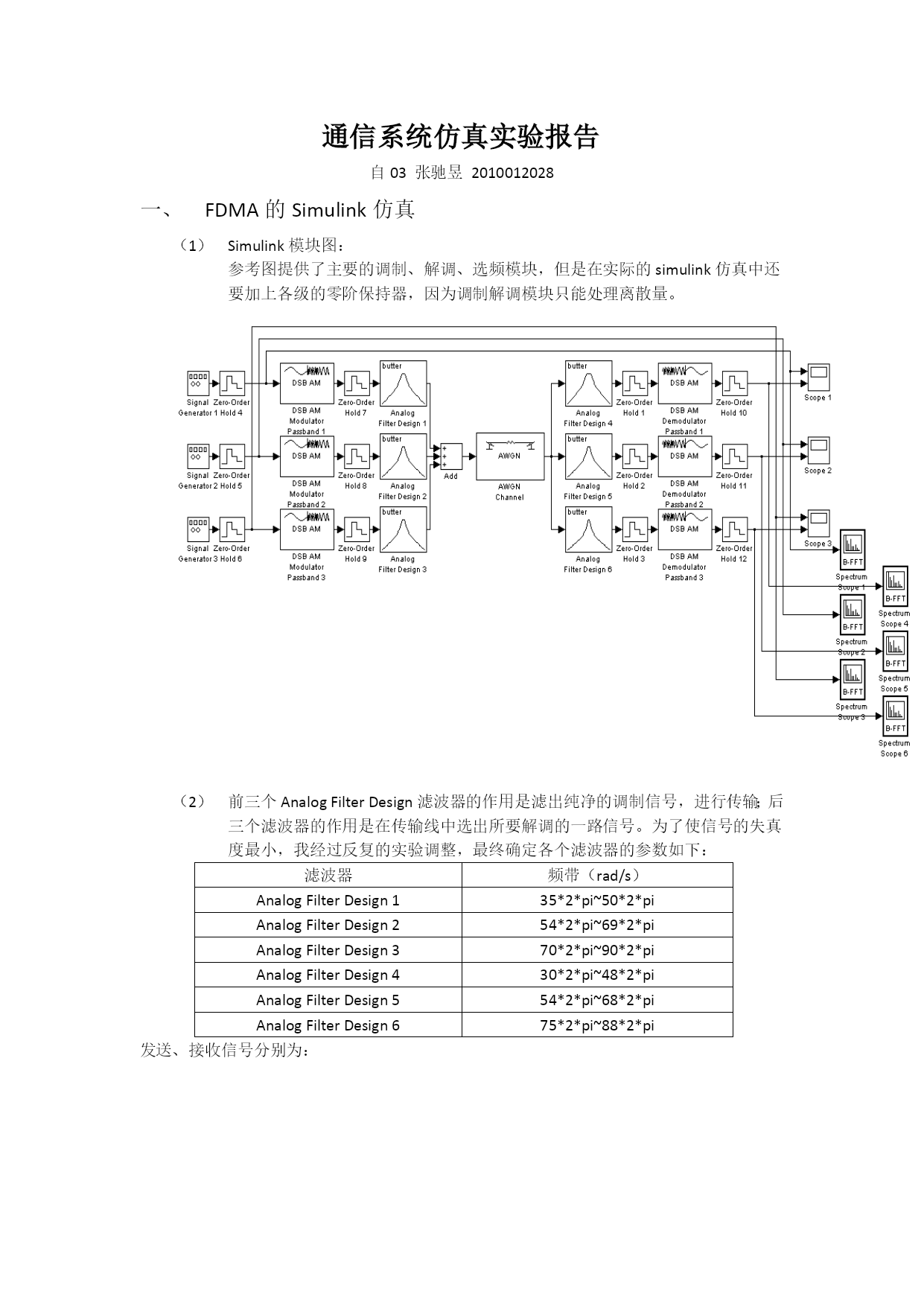

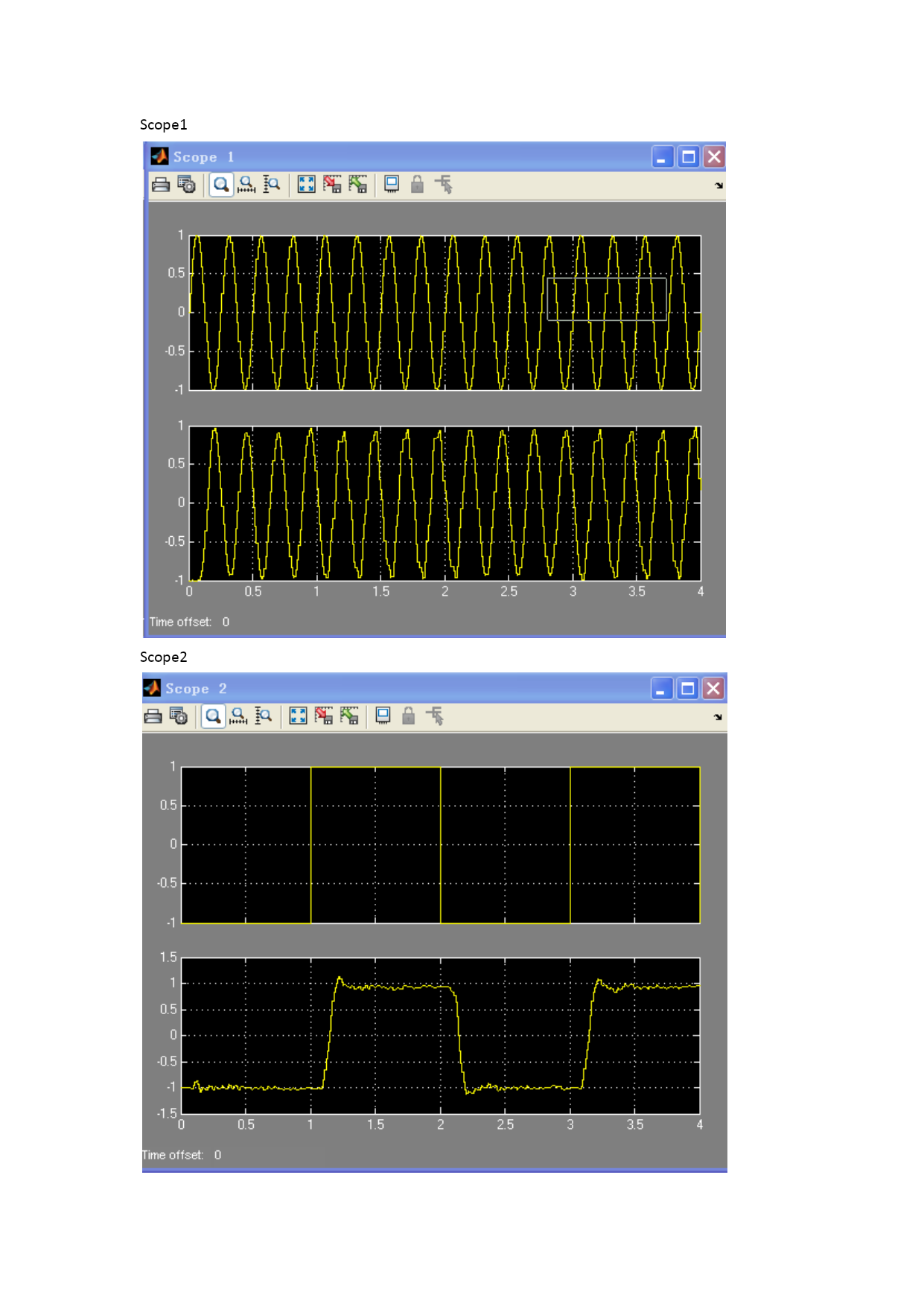

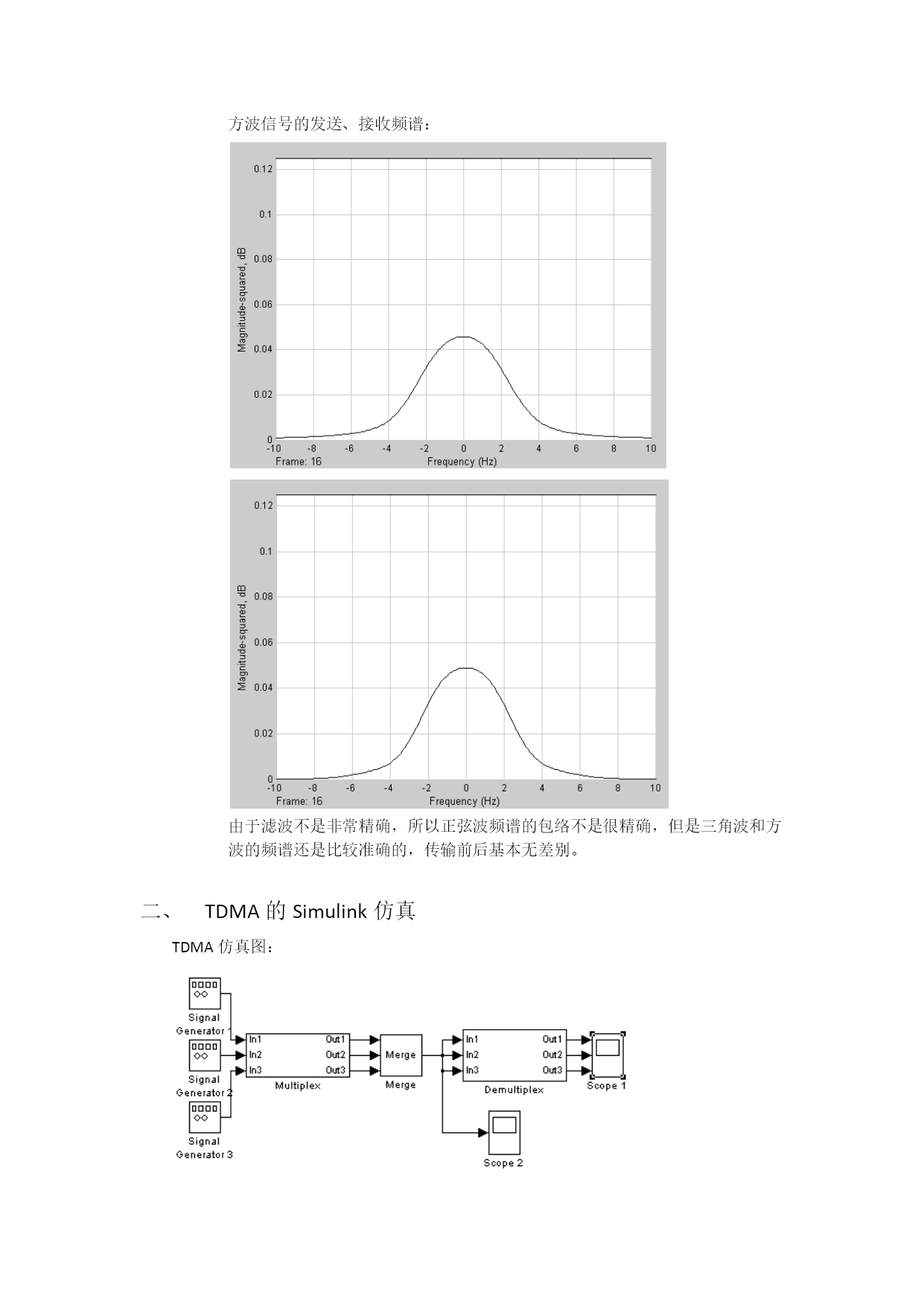

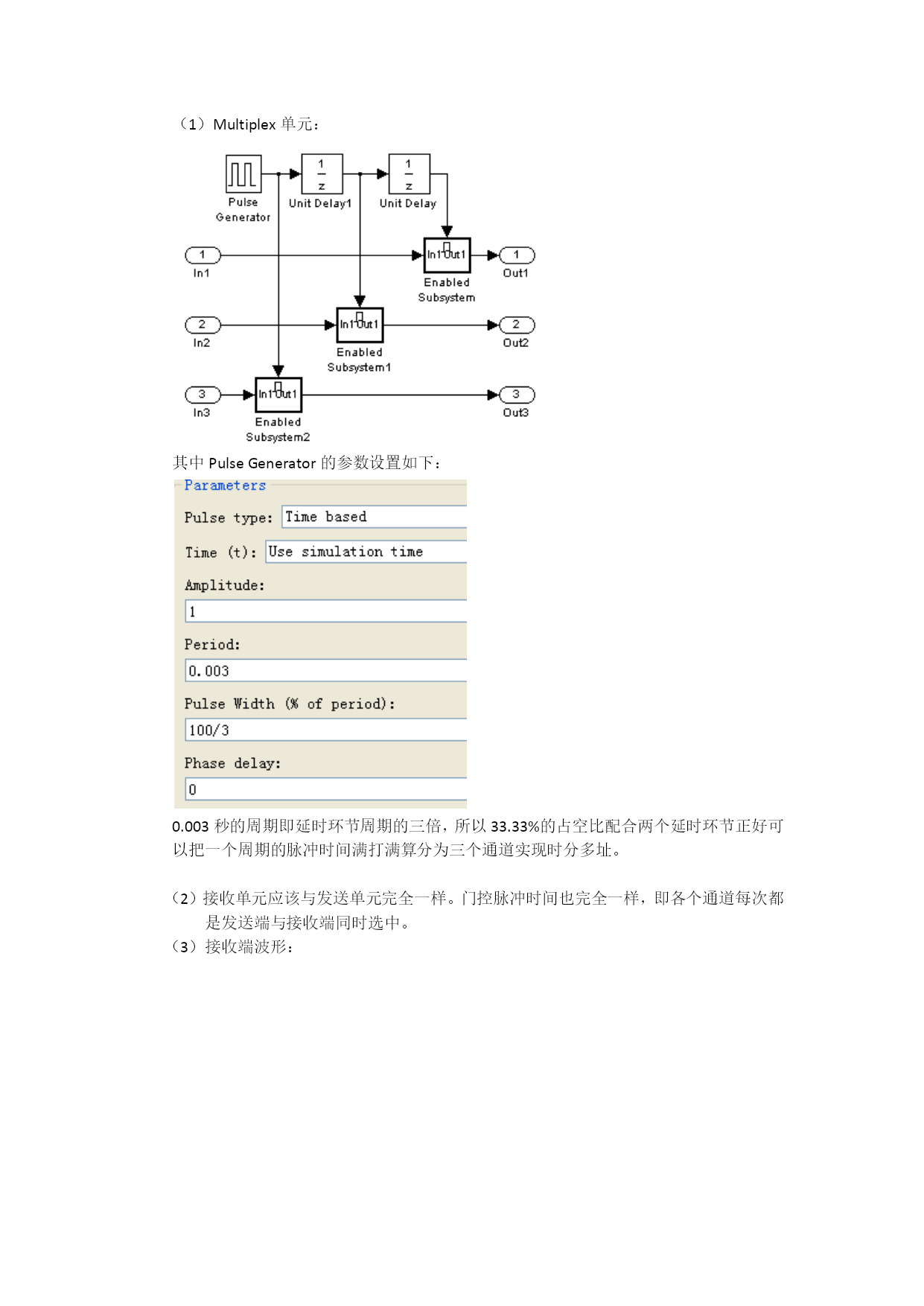

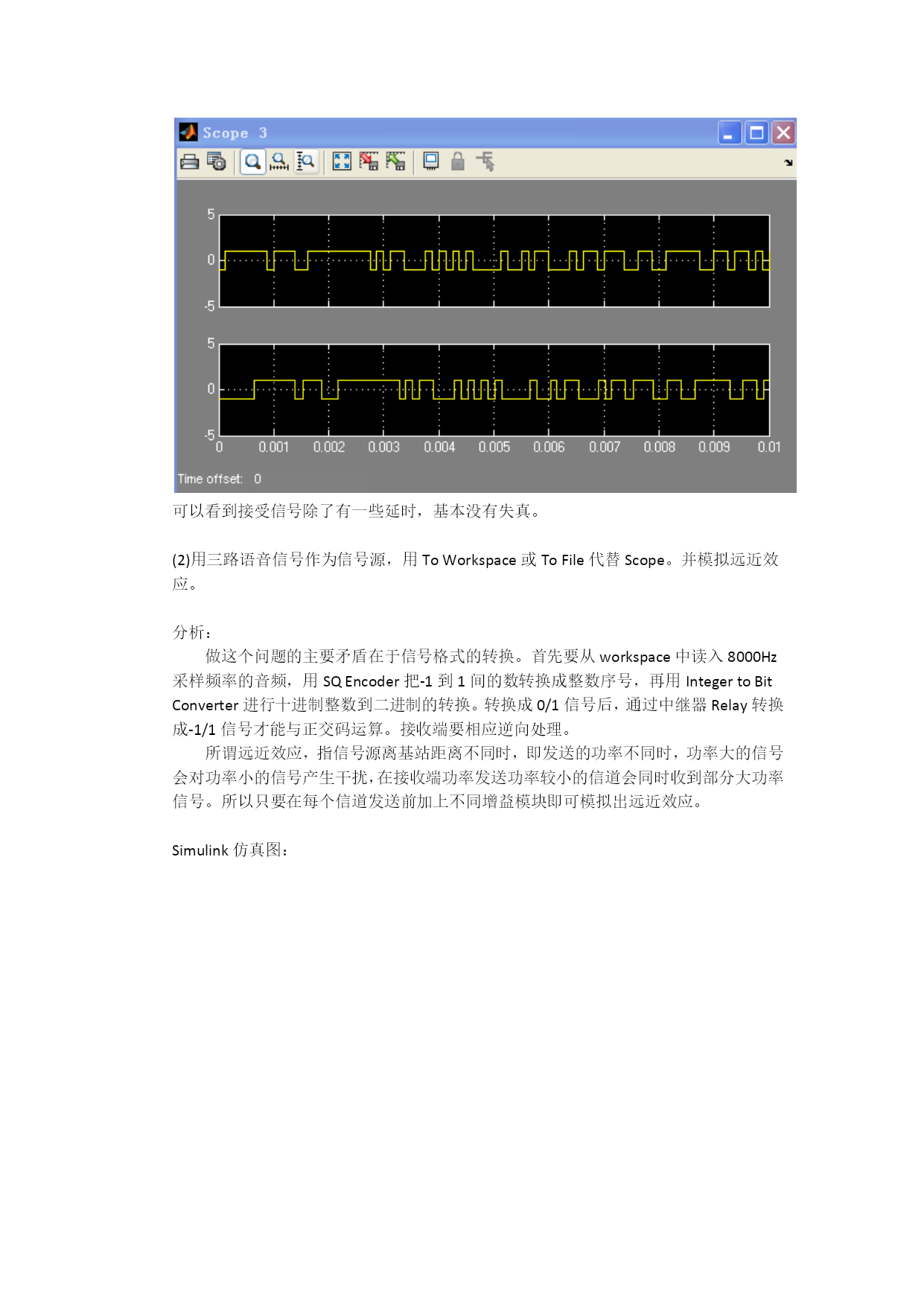

通信系统仿真实验报告自03张驰昱2010012028FDMA的Simulink仿真Simulink模块图：参考图提供了主要的调制、解调、选频模块，但是在实际的simulink仿真中还要加上各级的零阶保持器，因为调制解调模块只能处理离散量。前三个AnalogFilterDesign滤波器的作用是滤出纯净的调制信号，进行传输；后三个滤波器的作用是在传输线中选出所要解调的一路信号。为了使信号的失真度最小，我经过反复的实验调整，最终确定各个滤波器的参数如下：滤波器频带（rad/s）AnalogFilterDesign135*2*pi~50*2*piAnalogFilterDesign254*2*pi~69*2*piAnalogFilterDesign370*2*pi~90*2*piAnalogFilterDesign430*2*pi~48*2*piAnalogFilterDesign554*2*pi~68*2*piAnalogFilterDesign675*2*pi~88*2*pi发送、接收信号分别为：Scope1Scope2Scope3用SpectrumScope进行频谱分析注意要设置各个频谱分析仪的采样周期要与之前的临界采样器一样，不然频谱上的频率就不是实际频率了。频域采样的精细程度可以用FFTlength来调。这里采用的频域宽度为-10Hz到10Hz，spectrumunits用Watts/Hertz.正弦信号的发送、接收频谱：方波信号的发送、接收频谱：方波信号的发送、接收频谱：由于滤波不是非常精确，所以正弦波频谱的包络不是很精确，但是三角波和方波的频谱还是比较准确的，传输前后基本无差别。TDMA的Simulink仿真TDMA仿真图：（1）Multiplex单元：其中PulseGenerator的参数设置如下：0.003秒的周期即延时环节周期的三倍，所以33.33%的占空比配合两个延时环节正好可以把一个周期的脉冲时间满打满算分为三个通道实现时分多址。（2）接收单元应该与发送单元完全一样。门控脉冲时间也完全一样，即各个通道每次都是发送端与接收端同时选中。（3）接收端波形：CDMA的Simulink仿真各模块参数设置如下：伯努利随机序列发生器BernoulliBinaryGenerator1Initialseed：20Sampletime：1/8000（2和3的initialseed为40和60）中继器Relay1、2、3、7、8、9Switchonpoint:0.8Switchoffpoint:-0.2Outputwhenon:1Outputwhenoff:-1中继器Relay4、5、6Switchonpoint:0.5Switchoffpoint:-0.5Outputwhenon:1Outputwhenoff:-1高斯白噪声信道AGWNChannel：Initialseed：67Mode：SignaltonoiseratioEb/No：100M序列生成器PNSequenceGenerator：Sampletime：1/8000/50数字滤波器DigitalFilterDesign：要设计成低通滤波器ResponseType:LowpassFs:200Fpass:10Fstop:15其余用默认设置即可。发送端和接收端各自波形：可以看到接受信号除了有一些延时，基本没有失真。(2)用三路语音信号作为信号源，用ToWorkspace或ToFile代替Scope。并模拟远近效应。分析：做这个问题的主要矛盾在于信号格式的转换。首先要从workspace中读入8000Hz采样频率的音频，用SQEncoder把-1到1间的数转换成整数序号，再用IntegertoBitConverter进行十进制整数到二进制的转换。转换成0/1信号后，通过中继器Relay转换成-1/1信号才能与正交码运算。接收端要相应逆向处理。所谓远近效应，指信号源离基站距离不同时，即发送的功率不同时，功率大的信号会对功率小的信号产生干扰，在接收端功率发送功率较小的信道会同时收到部分大功率信号。所以只要在每个信道发送前加上不同增益模块即可模拟出远近效应。Simulink仿真图：各模块参数设置：FromWorkspace1Data:signal1Sampletime:1/8000（首先要保证语言文件本身的采用频率就是8000Hz）SQEncoder（SQDecoder的设置完全一样）Boundarypoints:[-1:0.01:1]（-1到1精度为0.01，所以输出是0到200的整
