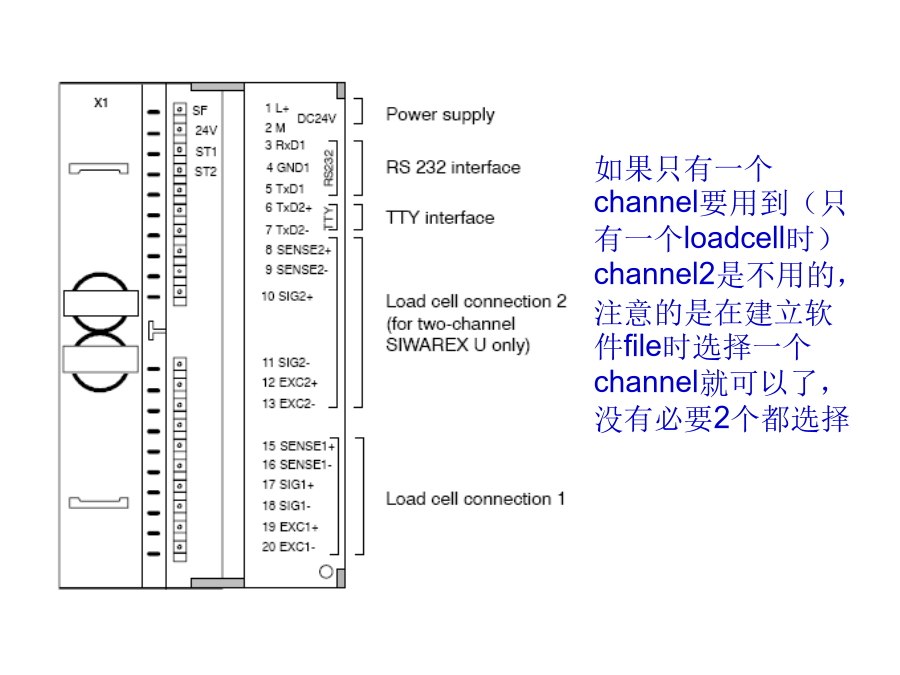

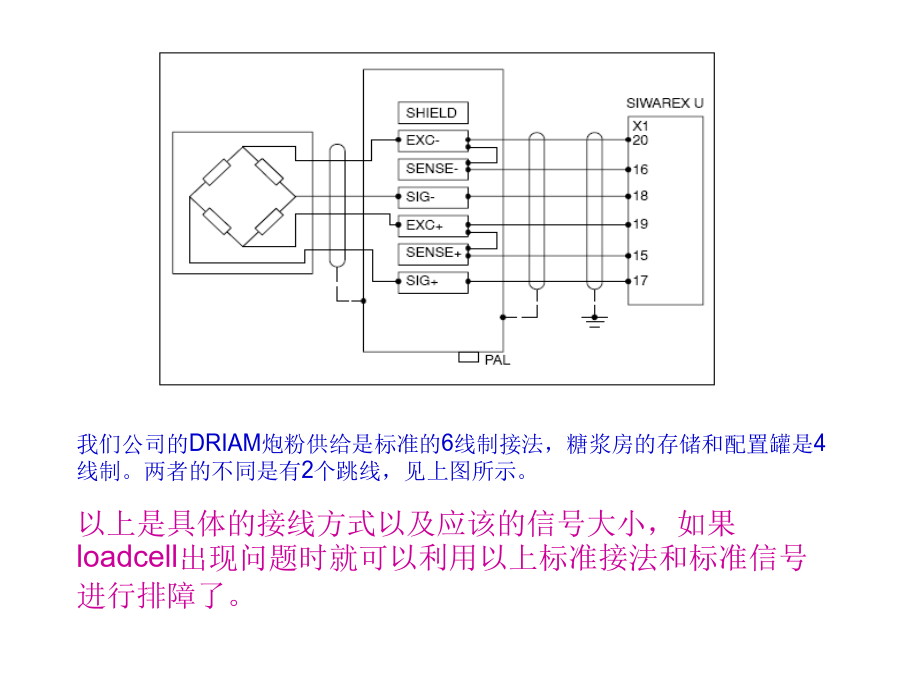

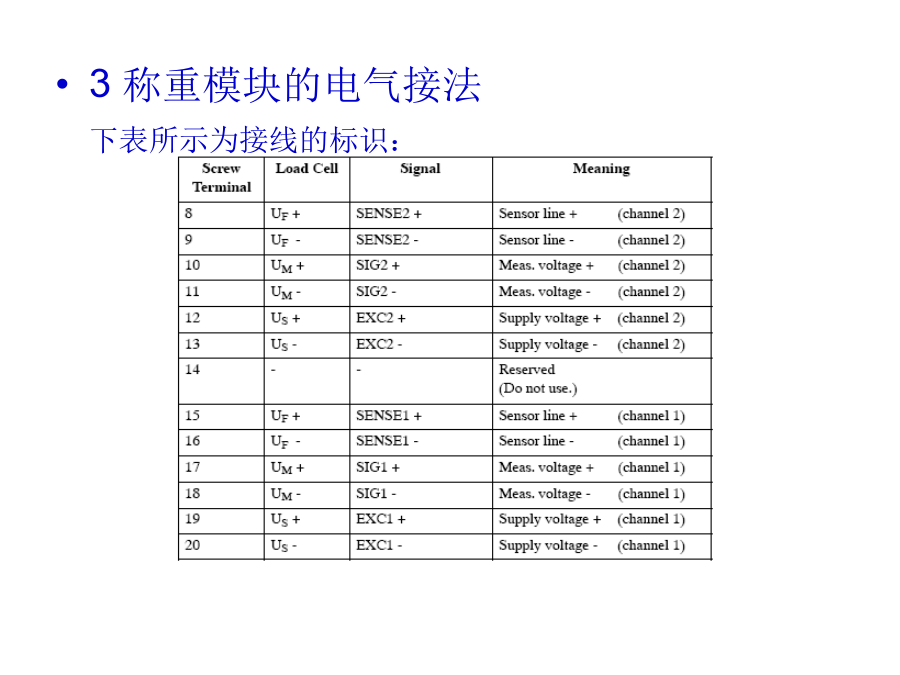

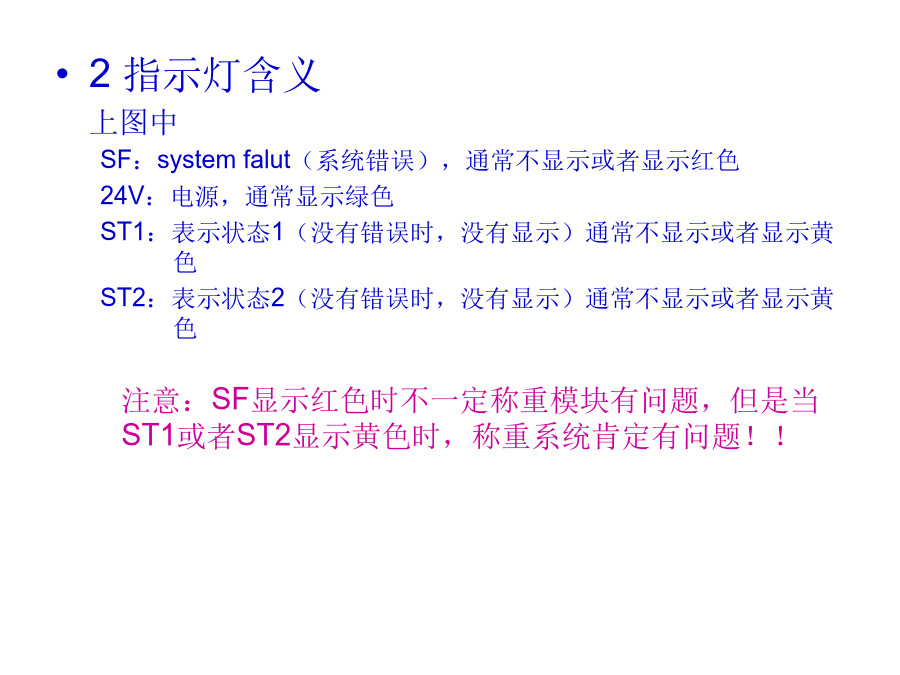

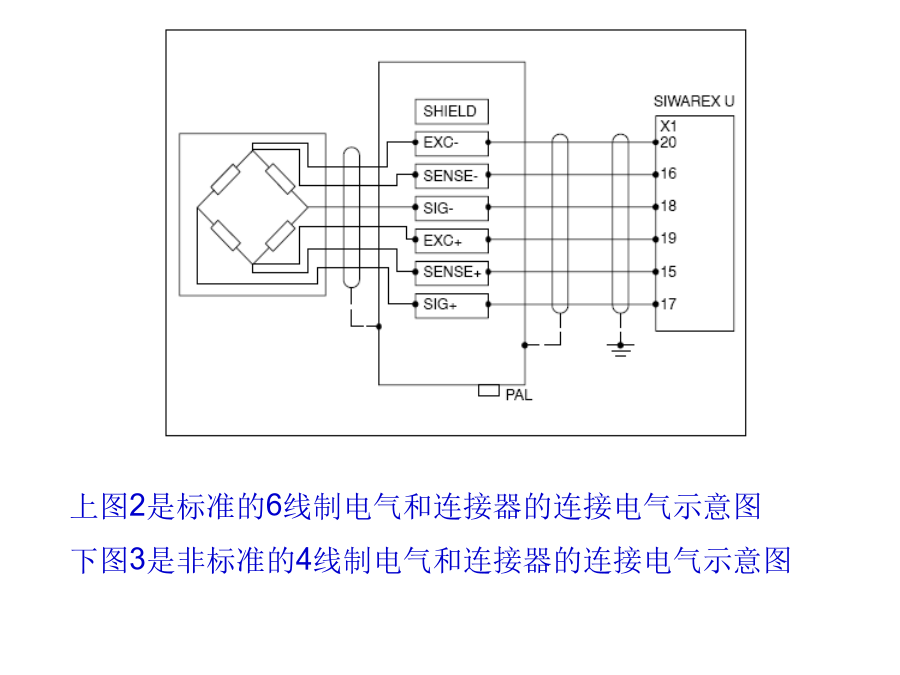

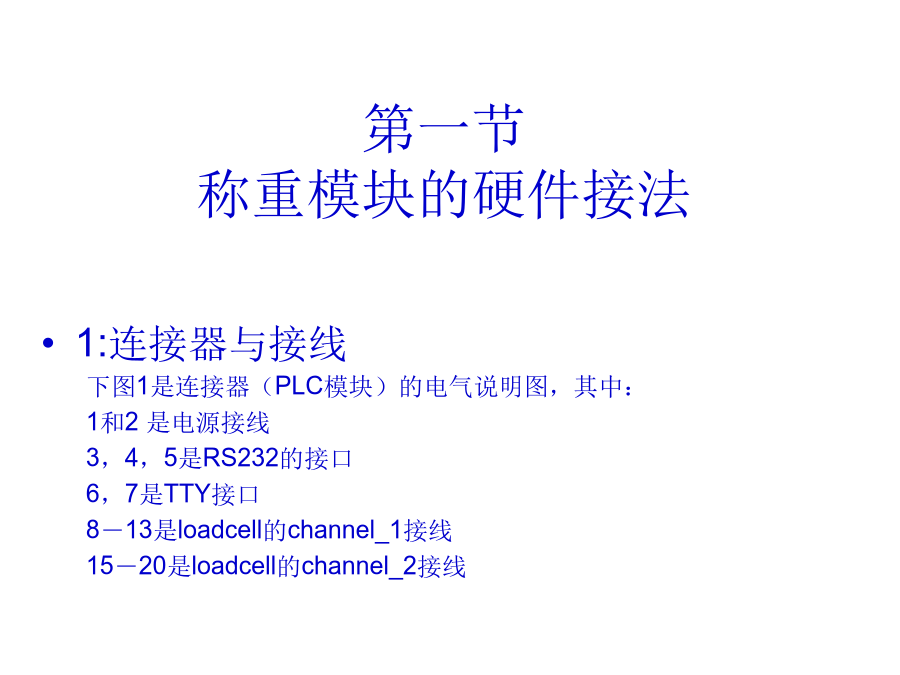

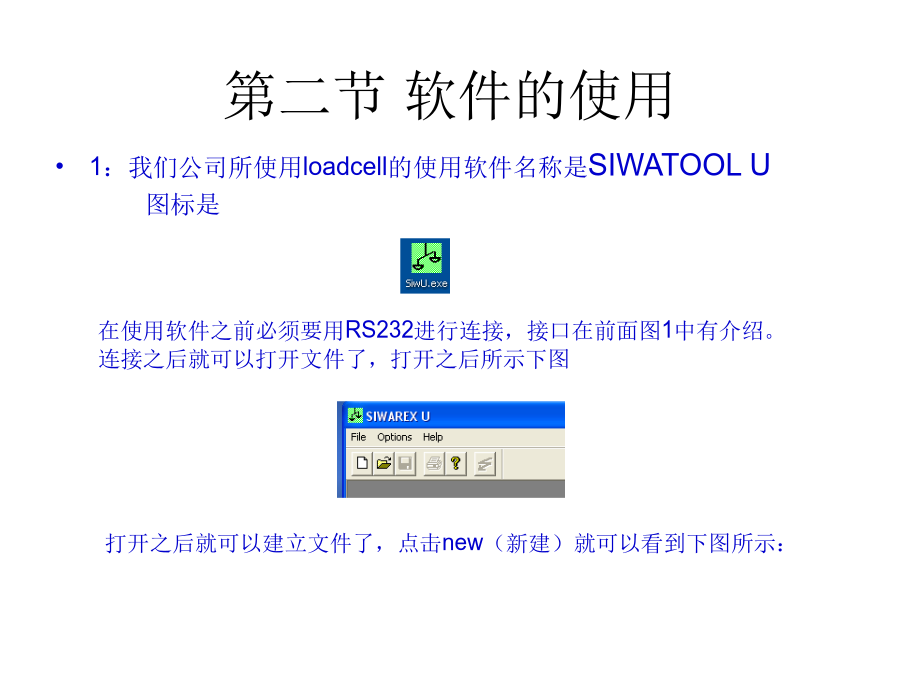

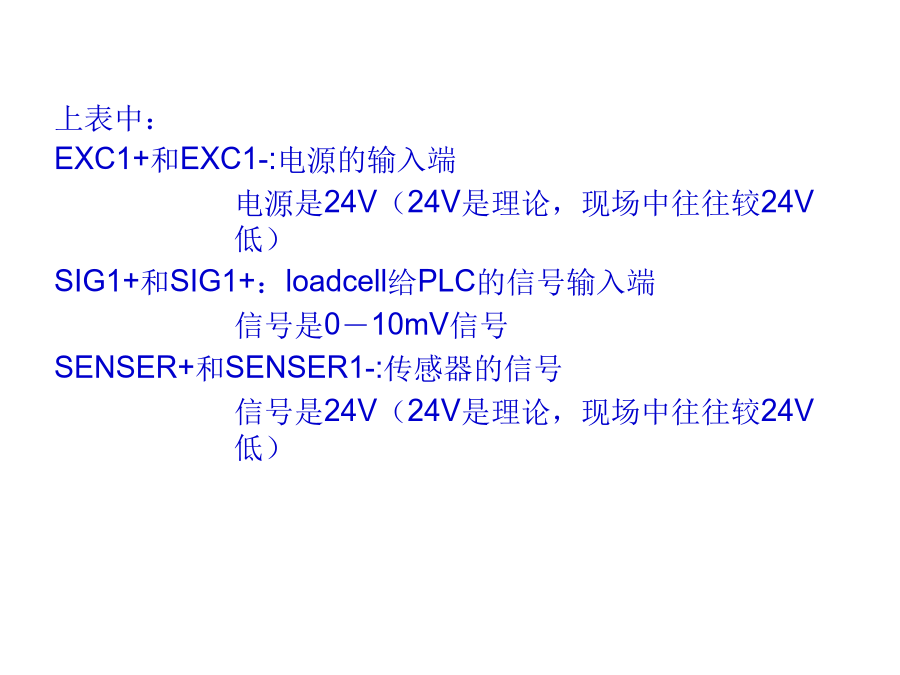

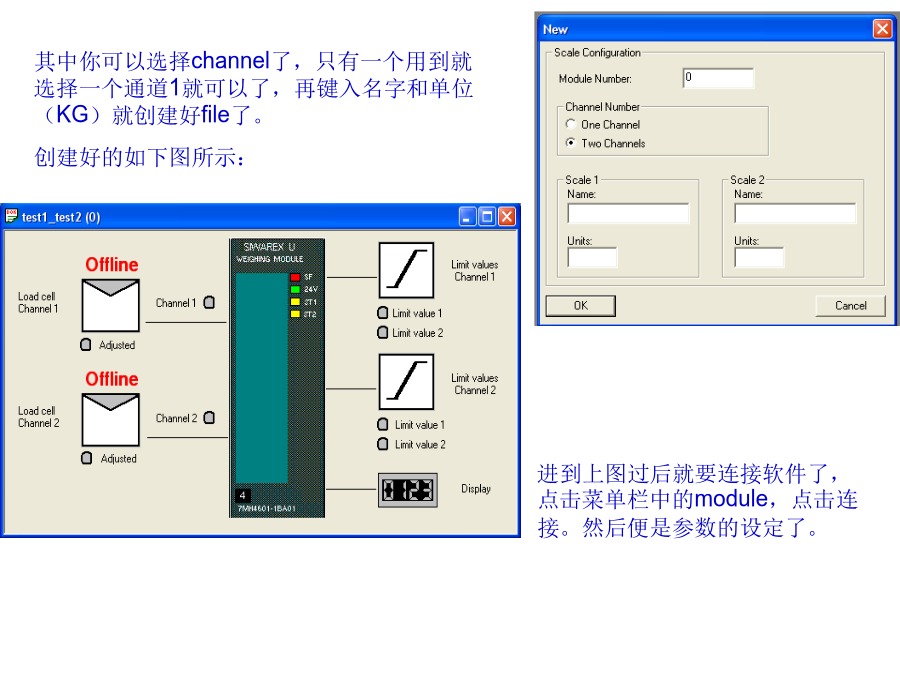

称重模块教材第一节称重模块的硬件接法2指示灯含义上图中SF：systemfalut（系统错误），通常不显示或者显示红色24V：电源，通常显示绿色ST1：表示状态1（没有错误时，没有显示）通常不显示或者显示黄色ST2：表示状态2（没有错误时，没有显示）通常不显示或者显示黄色3称重模块的电气接法下表所示为接线的标识：上表中：EXC1+和EXC1-:电源的输入端电源是24V（24V是理论，现场中往往较24V低）SIG1+和SIG1+：loadcell给PLC的信号输入端信号是0－10mV信号SENSER+和SENSER1-:传感器的信号信号是24V（24V是理论，现场中往往较24V低）上图2是标准的6线制电气和连接器的连接电气示意图下图3是非标准的4线制电气和连接器的连接电气示意图我们公司的DRIAM炮粉供给是标准的6线制接法，糖浆房的存储和配置罐是4线制。两者的不同是有2个跳线，见上图所示。以上是具体的接线方式以及应该的信号大小，如果loadcell出现问题时就可以利用以上标准接法和标准信号进行排障了。第二节软件的使用其中你可以选择channel了，只有一个用到就选择一个通道1就可以了，再键入名字和单位（KG）就创建好file了。创建好的如下图所示：ST1和ST2的黄灯亮的条件是可以选择的，见下图所示为选择的几种类型。我们公司设定的是channelerror。上图就是我们调试loadcell的最直接的一个对话框，具体的含义是：SetasZero:设置零点，最初的设置Adjust:校准，在称上面有重量时，且知道多少重量时点击，来确定称重的精度。Zero:在调试过后，如果有“零点漂移”时，你可以不需要再来用砝码校验称重，你只需要点击（当然必须没有物料在称上）zeroing便可以了。因为以前的参数已经存储在模块当中了，所以没有必要再进行。Dajustmenweight：校验时所选择的最大重量。(校验重量的选择要根据实际的loadcell的大小，比如50kg的称重模块只要25－75之间就可以了，小于25kg可能造成太小，ST会报小，大于75kg可能会报大，而且大于75kg可能放置不当造成loadcell损坏)Decimal：小数点的位数。以上就是我们在调试中长用的几个用到的参数设定部分。一般在没有错误的情况下只要按照以上的一个就可以调试出一个loadcell了。第三节本公司电阻的焊接原因Driam所有的loadcell中都焊有电阻，原因如上所述，设备传给PLC的“太”大，而且我们的精度又要求用50kg的loadcell，故，必须要对传给PLC的信号进行“压缩”。在传给PLC的是电压的形式，故而可以利用分压电路进行分压。注意：我们的loadcell并非所有的重量都能承受的，比如50kg的loadcell一般最好不要超过75kg，原因有两个：1：保护loadcell，太重会造成loadcell的直接损坏（以前Driam在调试时侯，曾一名员工把一袋25kg炮粉猛的扔到loadcell上，造成loadcell直接损坏）2：较重时会传给PLC的信号“失真”，也就是我们常说的不是线性的，如果电压信号都不是线性的，也就没有什么精度而言了。前述Driam的loadcell还没有到上述两种情况，故而可以进行分压。以上便是我本次材料编写的所有内容，可能在编写时有所错误，望参阅者给予批评与指正，我将对其进行更改。谢谢大家张飞2008－2－27
