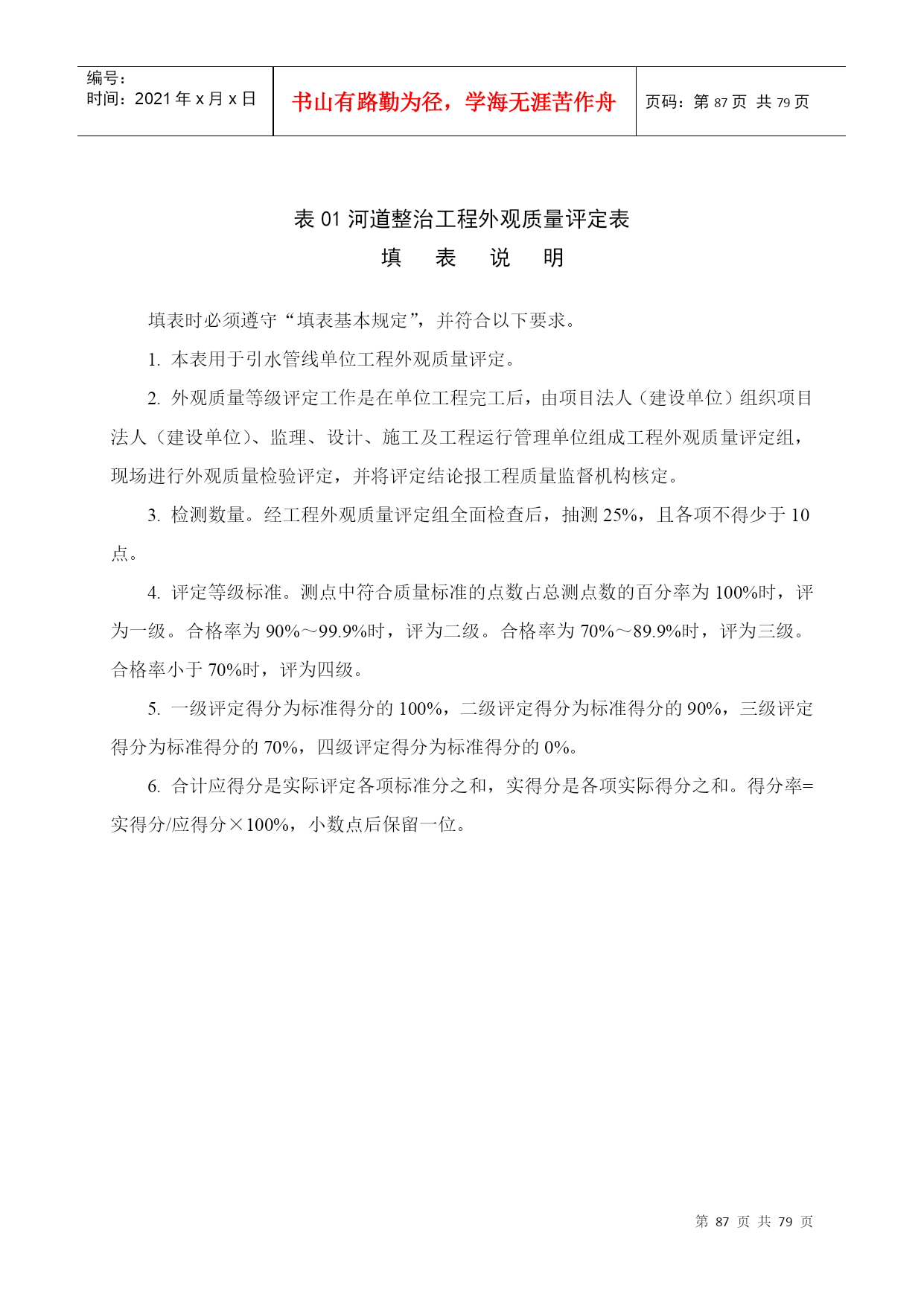

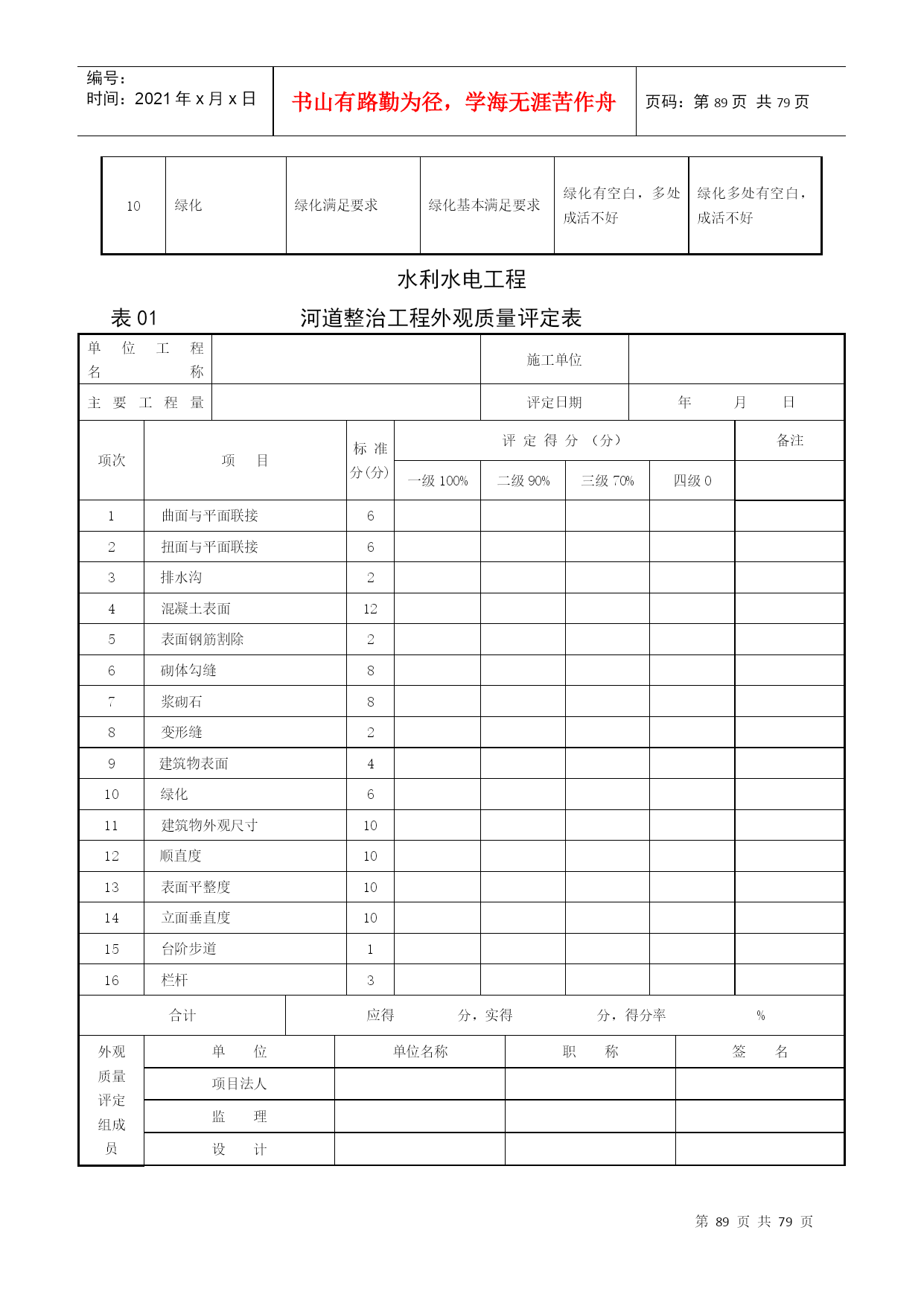

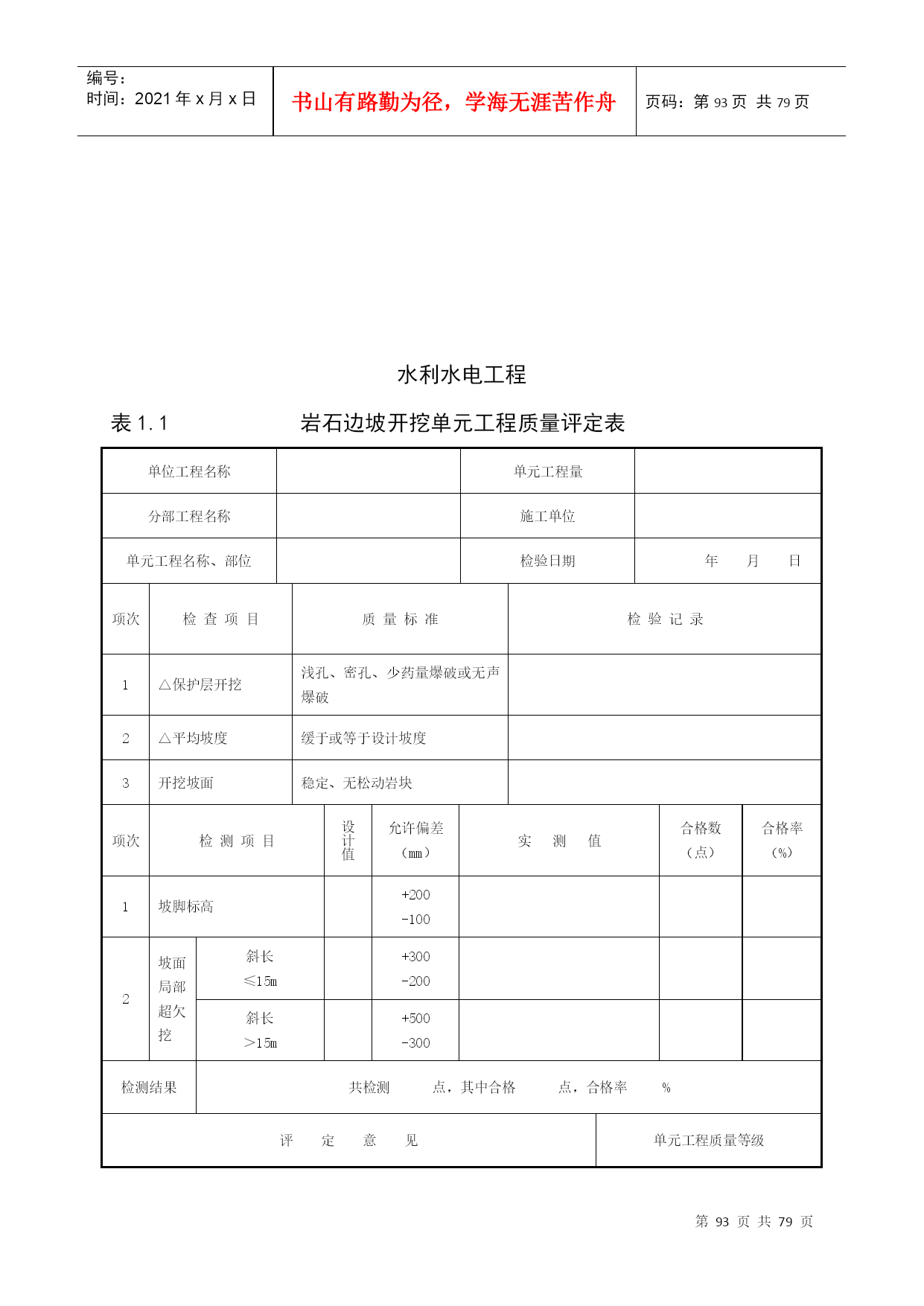

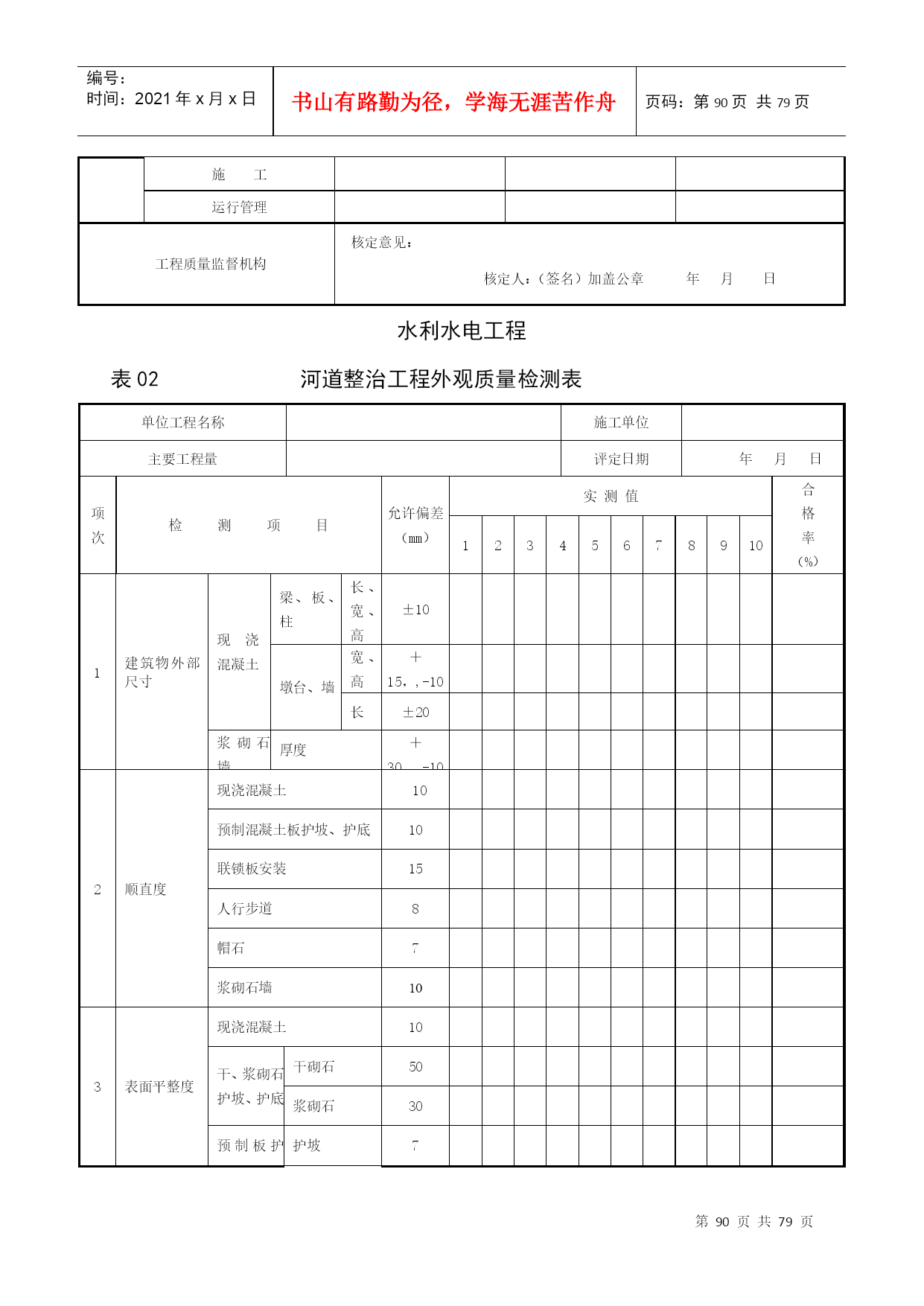

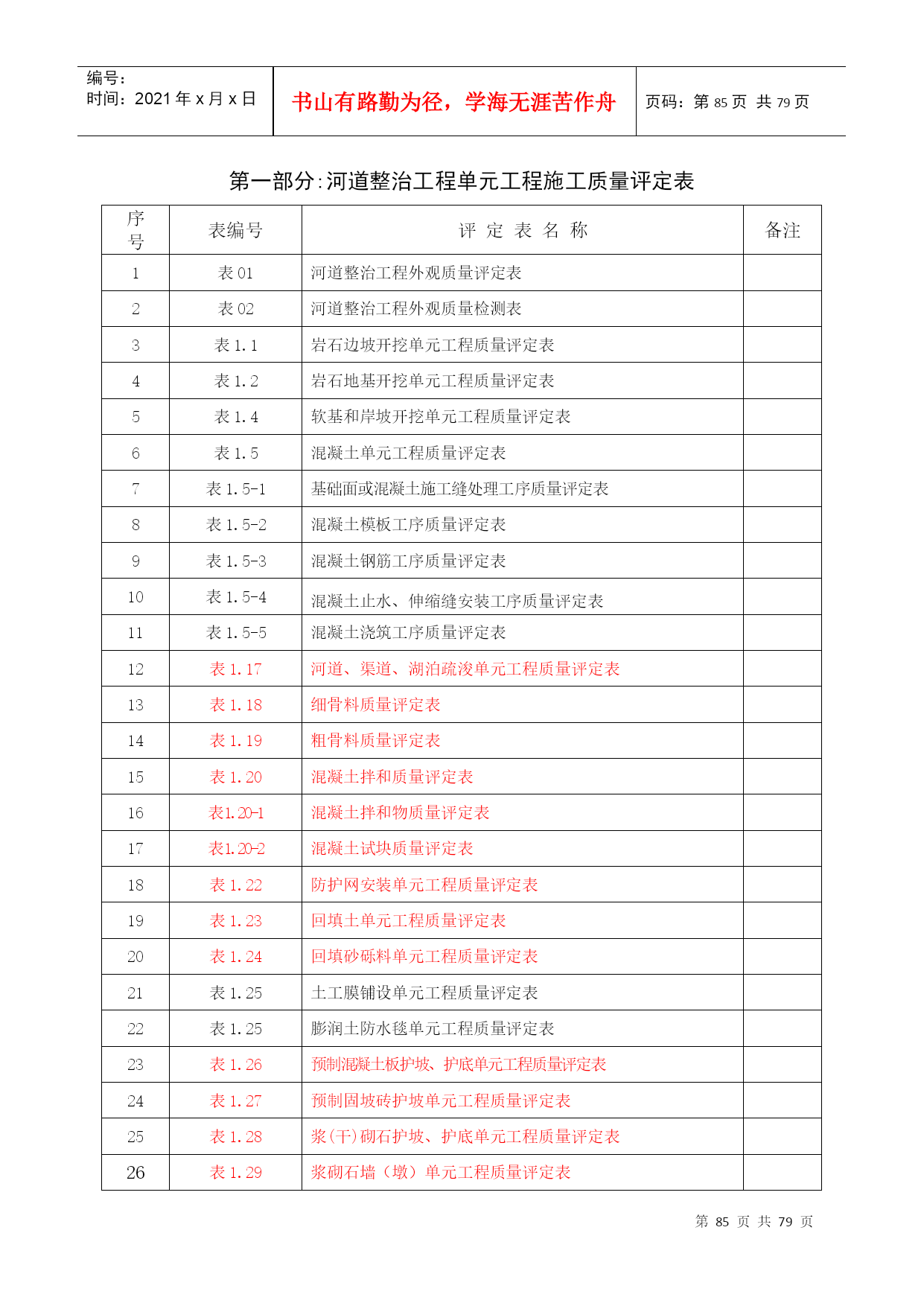

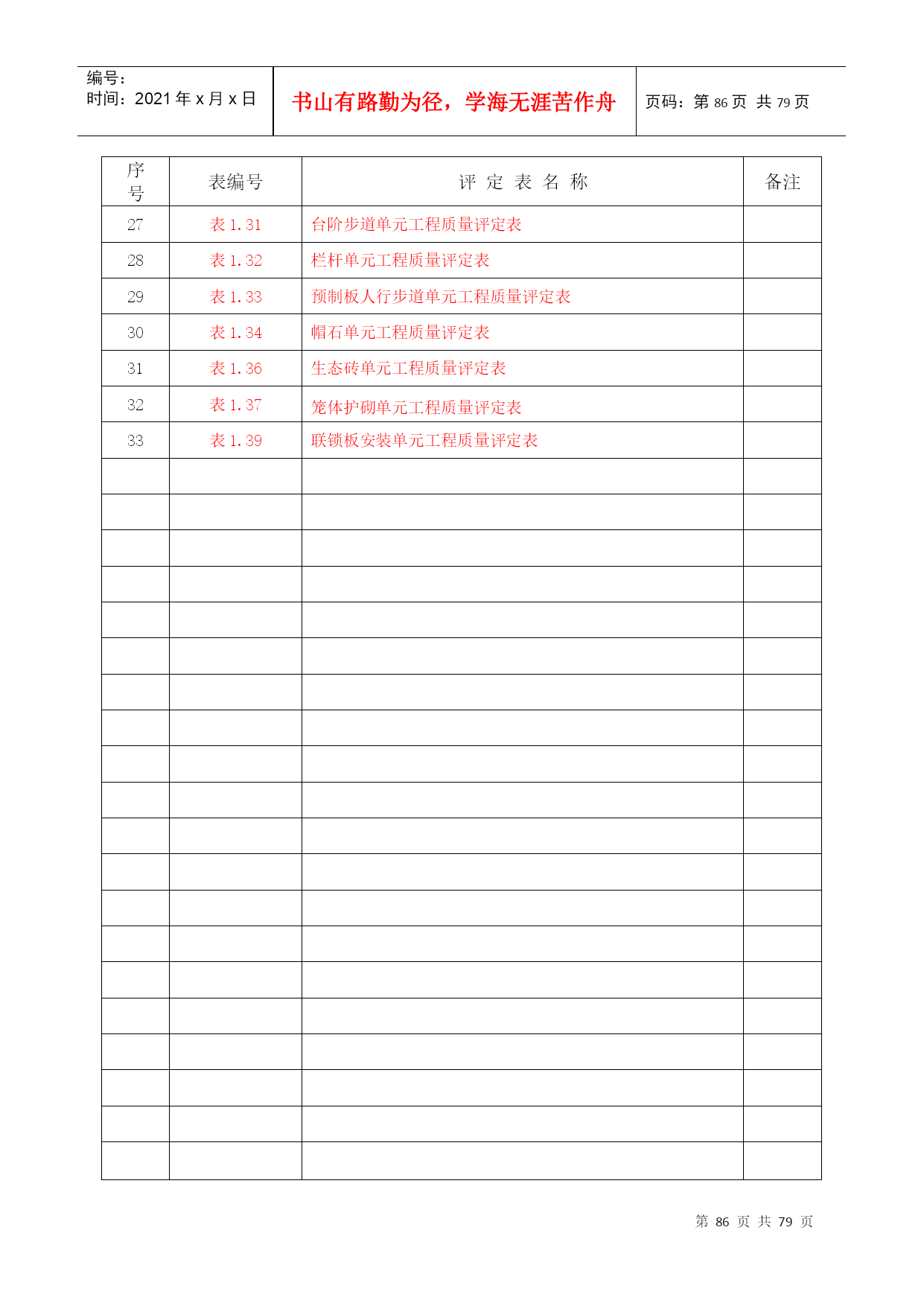

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE162页共NUMPAGES79页第PAGE\*MERGEFORMAT162页共NUMPAGES\*MERGEFORMAT79页水利工程施工质量评定第一部分河道整治工程单元工程质量评定表（共有33个表）本部分表格，系根据北京市地方标准—水利工程施工质量评定第一部分《河道整治》（DB11/T387.1）及水利水电行业现行施工规范编制。用于北京市辖区内的河道、渠道整治工程施工质量评定，湖泊整治工程可参照执行。评定表中加“△”的项目为主要检查（检测）项目。工序名称前加“△”者为主要工序。第一部分:河道整治工程单元工程施工质量评定表序号表编号评定表名称备注1表01河道整治工程外观质量评定表2表02河道整治工程外观质量检测表3表1.1岩石边坡开挖单元工程质量评定表4表1.2岩石地基开挖单元工程质量评定表5表1.4软基和岸坡开挖单元工程质量评定表6表1.5混凝土单元工程质量评定表7表1.5-1基础面或混凝土施工缝处理工序质量评定表8表1.5-2混凝土模板工序质量评定表9表1.5-3混凝土钢筋工序质量评定表10表1.5-4混凝土止水、伸缩缝安装工序质量评定表11表1.5-5混凝土浇筑工序质量评定表12表1.17河道、渠道、湖泊疏浚单元工程质量评定表13表1.18细骨料质量评定表14表1.19粗骨料质量评定表15表1.20混凝土拌和质量评定表16表1.20-1混凝土拌和物质量评定表17表1.20-2混凝土试块质量评定表18表1.22防护网安装单元工程质量评定表19表1.23回填土单元工程质量评定表20表1.24回填砂砾料单元工程质量评定表21表1.25土工膜铺设单元工程质量评定表22表1.25膨润土防水毯单元工程质量评定表23表1.26预制混凝土板护坡、护底单元工程质量评定表24表1.27预制固坡砖护坡单元工程质量评定表25表1.28浆(干)砌石护坡、护底单元工程质量评定表26表1.29浆砌石墙（墩）单元工程质量评定表序号表编号评定表名称备注27表1.31台阶步道单元工程质量评定表28表1.32栏杆单元工程质量评定表29表1.33预制板人行步道单元工程质量评定表30表1.34帽石单元工程质量评定表31表1.36生态砖单元工程质量评定表32表1.37笼体护砌单元工程质量评定表33表1.39联锁板安装单元工程质量评定表表01河道整治工程外观质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1.本表用于引水管线单位工程外观质量评定。2.外观质量等级评定工作是在单位工程完工后，由项目法人（建设单位）组织项目法人（建设单位）、监理、设计、施工及工程运行管理单位组成工程外观质量评定组，现场进行外观质量检验评定，并将评定结论报工程质量监督机构核定。3.检测数量。经工程外观质量评定组全面检查后，抽测25%，且各项不得少于10点。4.评定等级标准。测点中符合质量标准的点数占总测点数的百分率为100%时，评为一级。合格率为90%～99.9%时，评为二级。合格率为70%～89.9%时，评为三级。合格率小于70%时，评为四级。5.一级评定得分为标准得分的100%，二级评定得分为标准得分的90%，三级评定得分为标准得分的70%，四级评定得分为标准得分的0%。6.合计应得分是实际评定各项标准分之和，实得分是各项实际得分之和。得分率=实得分/应得分×100%，小数点后保留一位。外观质量检查项目和标准项次检查项目质量标准一级二级三级四级1曲面与平面联接圆滑过渡、曲线流畅平顺联接、曲线基本流畅联接不够平顺、有折线联接不够平顺、折线突出2扭面与平面联接平顺美观基本平顺基本平顺、个别处有折点联接不平顺，折点突出3排水沟无倒坡，直段平顺、弯段联接平顺、美观基本无倒坡，排水通畅，直段基本平直、弯段联接平顺基本无倒坡，排水基本通畅排水不通畅4混凝土表面表面无蜂窝、麻面、挂帘、裙边，无大于3cm的错台，无局部凹凸及表面裂缝等缺陷总面积≤3%缺陷总面积3%~5%缺陷总面积超过5%，或存在深度超过3倍骨料最大粒径的孔洞，超过3cm的错台，贯穿裂缝和有主筋外露等严重缺陷5表面钢筋割除螺栓切除干净彻底，螺栓孔排列整齐，封堵密实螺栓切除干净,螺栓孔排列基本整齐,封堵密实螺栓切除基本干净,螺栓孔排列基本整齐,封堵基本密实未达到三级标准6砌体勾缝灰缝密实、整齐均匀、无丢缝、裂缝、空鼓，平整美观；宽度均匀，砂浆填塞平灰缝密实、基本均匀、无丢缝、裂缝、空鼓；宽度基本均匀，砂浆填塞基本平灰缝密实、基本无裂缝；宽度多处不均匀宽度不均匀，砂浆填塞粗糙不平7浆砌石石料分层及砌筑方法正确，排列整齐，无
