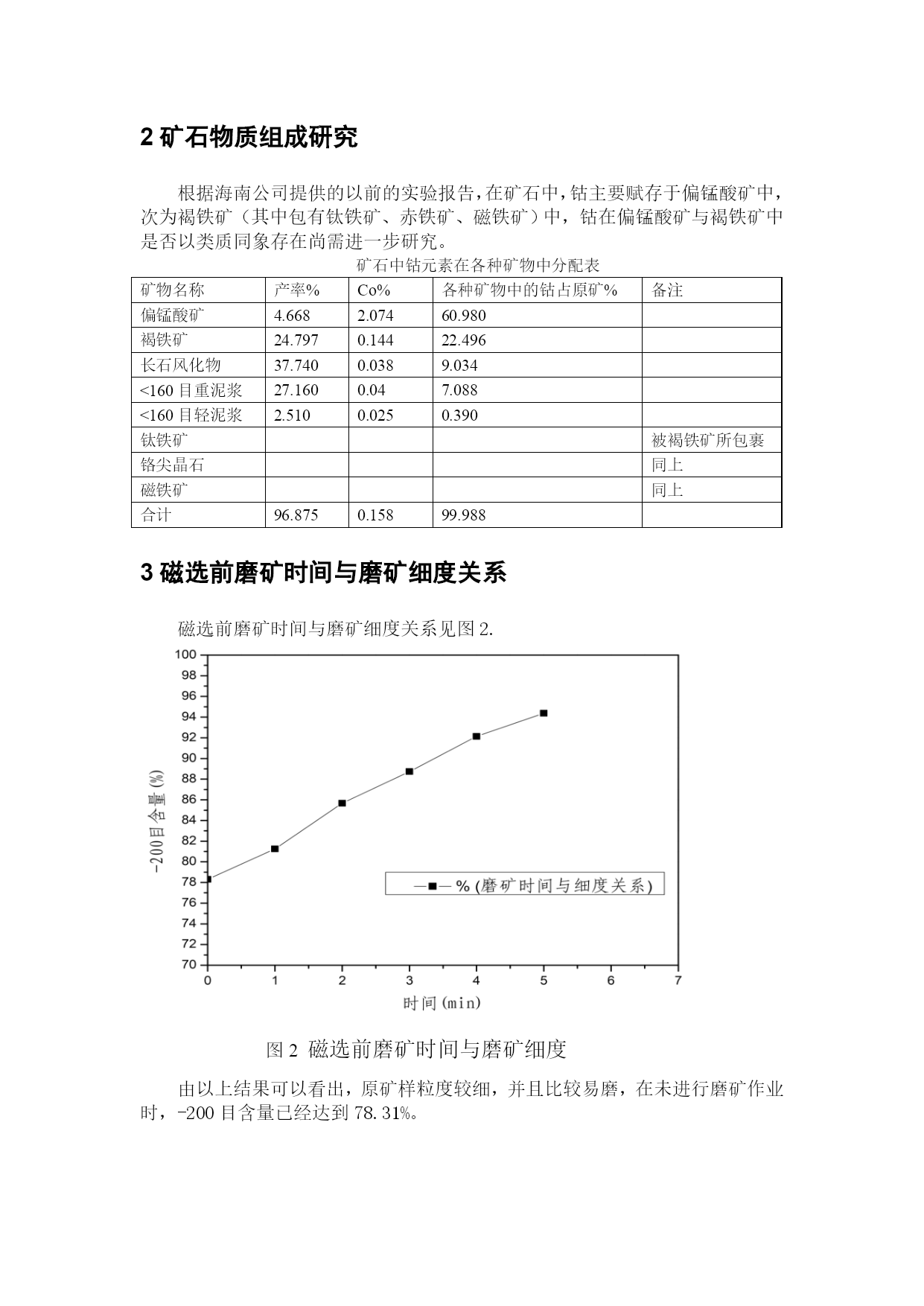

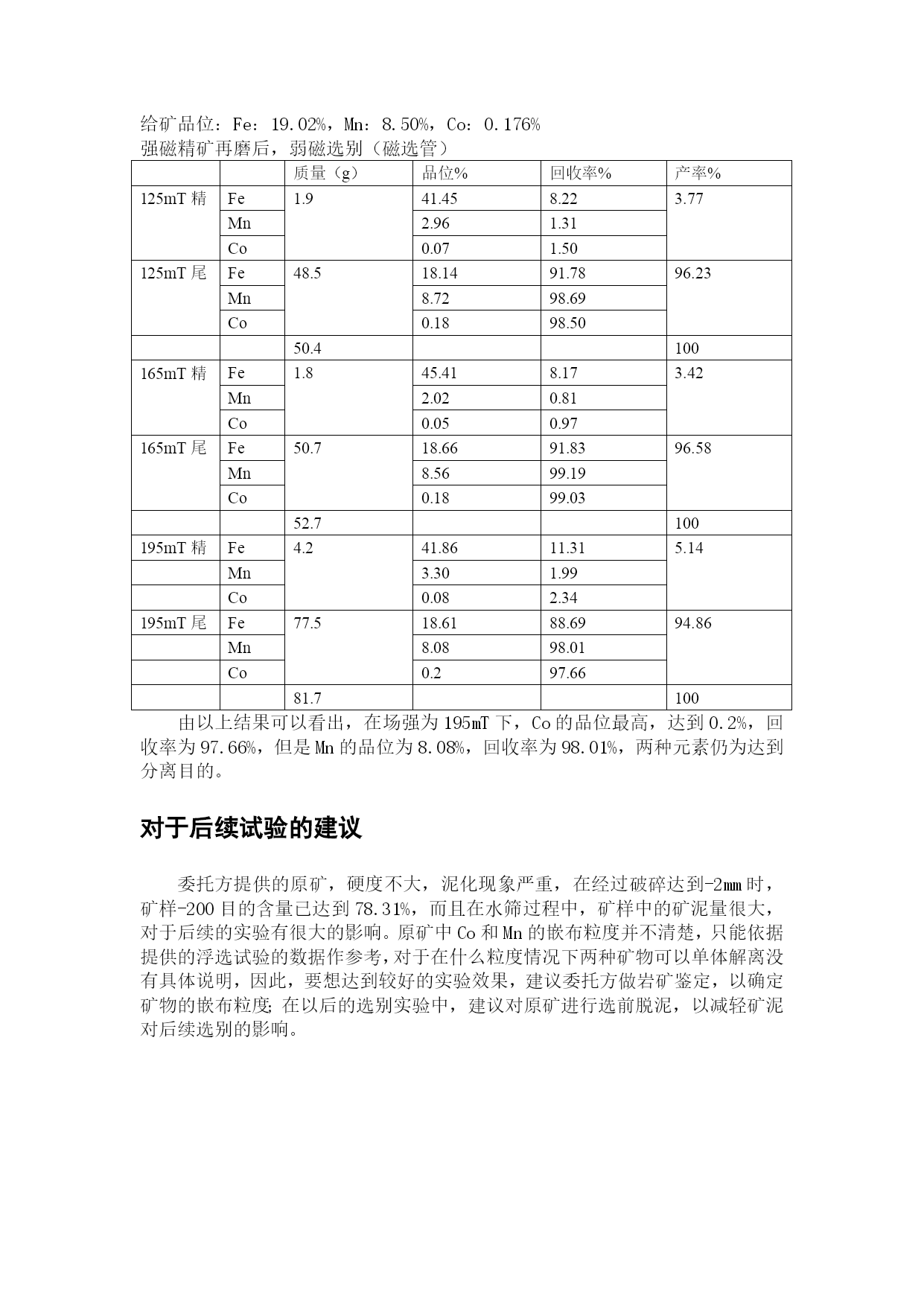

实验报告1矿样采取与试样加工试验矿石样品由委托方负责采取，并运送至本实验室。矿石样品代表性由委托方负责。矿石样品在实验室用小型试验破碎设备加工成-2mm粒级，供试验使用。矿石的加工流程如图1所示。原矿筛分筛分辊式破碎机颚式破碎机-10mm+10mm-2mm混匀缩分+2mm备样试验样品图1矿样加工与制备流程图2矿石物质组成研究根据海南公司提供的以前的实验报告，在矿石中，钴主要赋存于偏锰酸矿中，次为褐铁矿（其中包有钛铁矿、赤铁矿、磁铁矿）中，钴在偏锰酸矿与褐铁矿中是否以类质同象存在尚需进一步研究。矿石中钴元素在各种矿物中分配表矿物名称产率%Co%各种矿物中的钴占原矿%备注偏锰酸矿4.6682.07460.980褐铁矿24.7970.14422.496长石风化物37.7400.0389.034<160目重泥浆27.1600.047.088<160目轻泥浆2.5100.0250.390钛铁矿被褐铁矿所包裹铬尖晶石同上磁铁矿同上合计96.8750.15899.9883磁选前磨矿时间与磨矿细度关系磁选前磨矿时间与磨矿细度关系见图2.图2磁选前磨矿时间与磨矿细度关系由以上结果可以看出，原矿样粒度较细，并且比较易磨，在未进行磨矿作业时，-200目含量已经达到78.31%。4钴锰矿磁选探索实验图3钴锰矿磁选探索实验流程原矿品位：Fe：15.84%，Mn：5.88%，Co：0.13%钴锰矿磁选探索实验结果：强磁选别（1500mT）质量（g）品位%回收率%产率%精矿1Fe269.418.5162.9653.88Mn7.0464.51Co0.1874.60尾矿1Fe230.611.2837.0446.12Mn2.5435.49Co0.1425.40500.0100精矿2Fe256.019.4662.9051.2Mn8.4473.49Co0.1870.89尾矿2Fe244.011.2837.1048.8Mn2.5426.51Co0.1429.11500.0100给矿品位：Fe：19.02%，Mn：8.50%，Co：0.176%强磁精矿再磨后，弱磁选别（磁选管）质量（g）品位%回收率%产率%125mT精Fe1.941.458.223.77Mn2.961.31Co0.071.50125mT尾Fe48.518.1491.7896.23Mn8.7298.69Co0.1898.5050.4100165mT精Fe1.845.418.173.42Mn2.020.81Co0.050.97165mT尾Fe50.718.6691.8396.58Mn8.5699.19Co0.1899.0352.7100195mT精Fe4.241.8611.315.14Mn3.301.99Co0.082.34195mT尾Fe77.518.6188.6994.86Mn8.0898.01Co0.297.6681.7100由以上结果可以看出，在场强为195mT下，Co的品位最高，达到0.2%，回收率为97.66%，但是Mn的品位为8.08%，回收率为98.01%，两种元素仍为达到分离目的。对于后续试验的建议委托方提供的原矿，硬度不大，泥化现象严重，在经过破碎达到-2mm时，矿样-200目的含量已达到78.31%，而且在水筛过程中，矿样中的矿泥量很大，对于后续的实验有很大的影响。原矿中Co和Mn的嵌布粒度并不清楚，只能依据提供的浮选试验的数据作参考，对于在什么粒度情况下两种矿物可以单体解离没有具体说明，因此，要想达到较好的实验效果，建议委托方做岩矿鉴定，以确定矿物的嵌布粒度；在以后的选别实验中，建议对原矿进行选前脱泥，以减轻矿泥对后续选别的影响。
