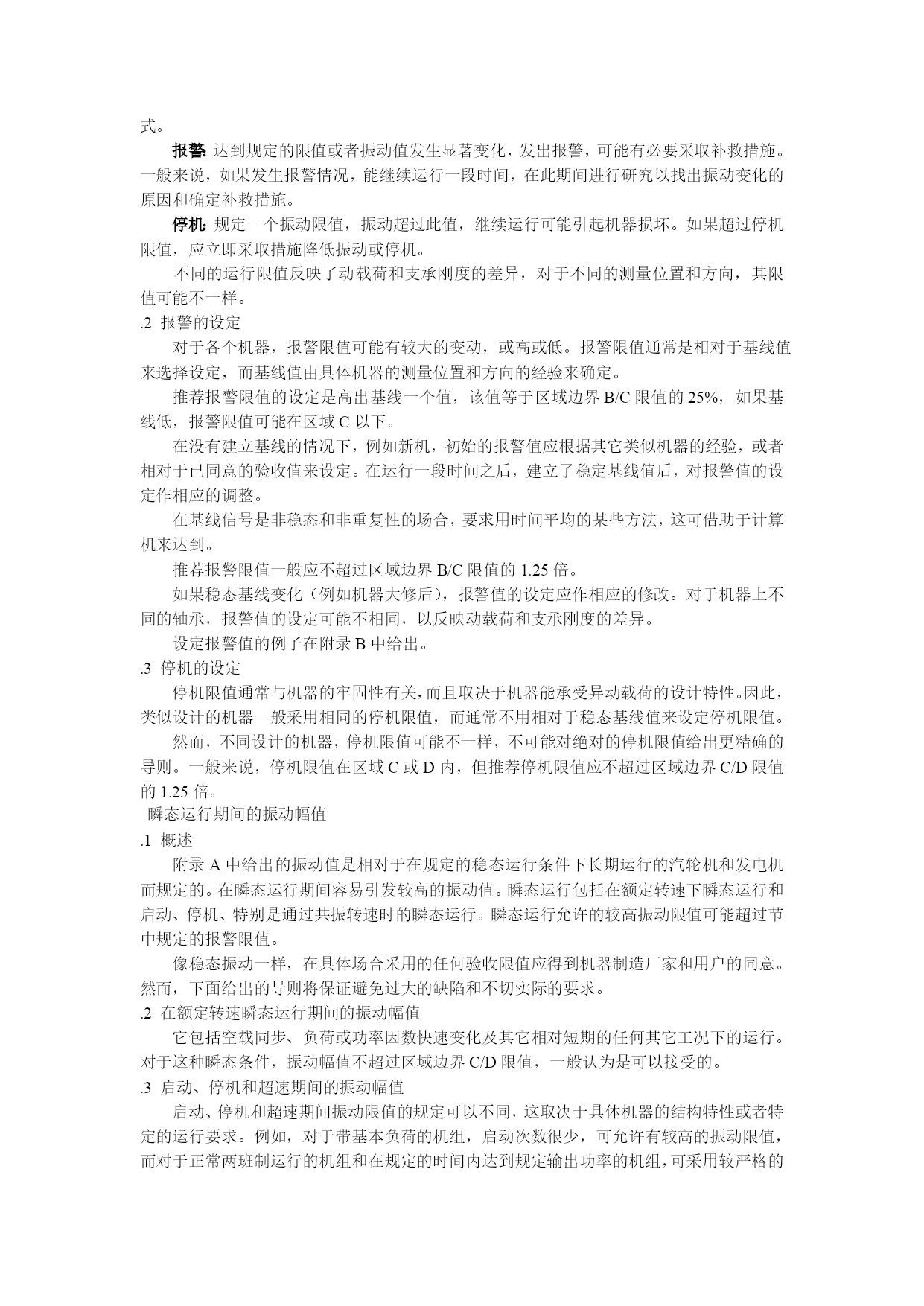

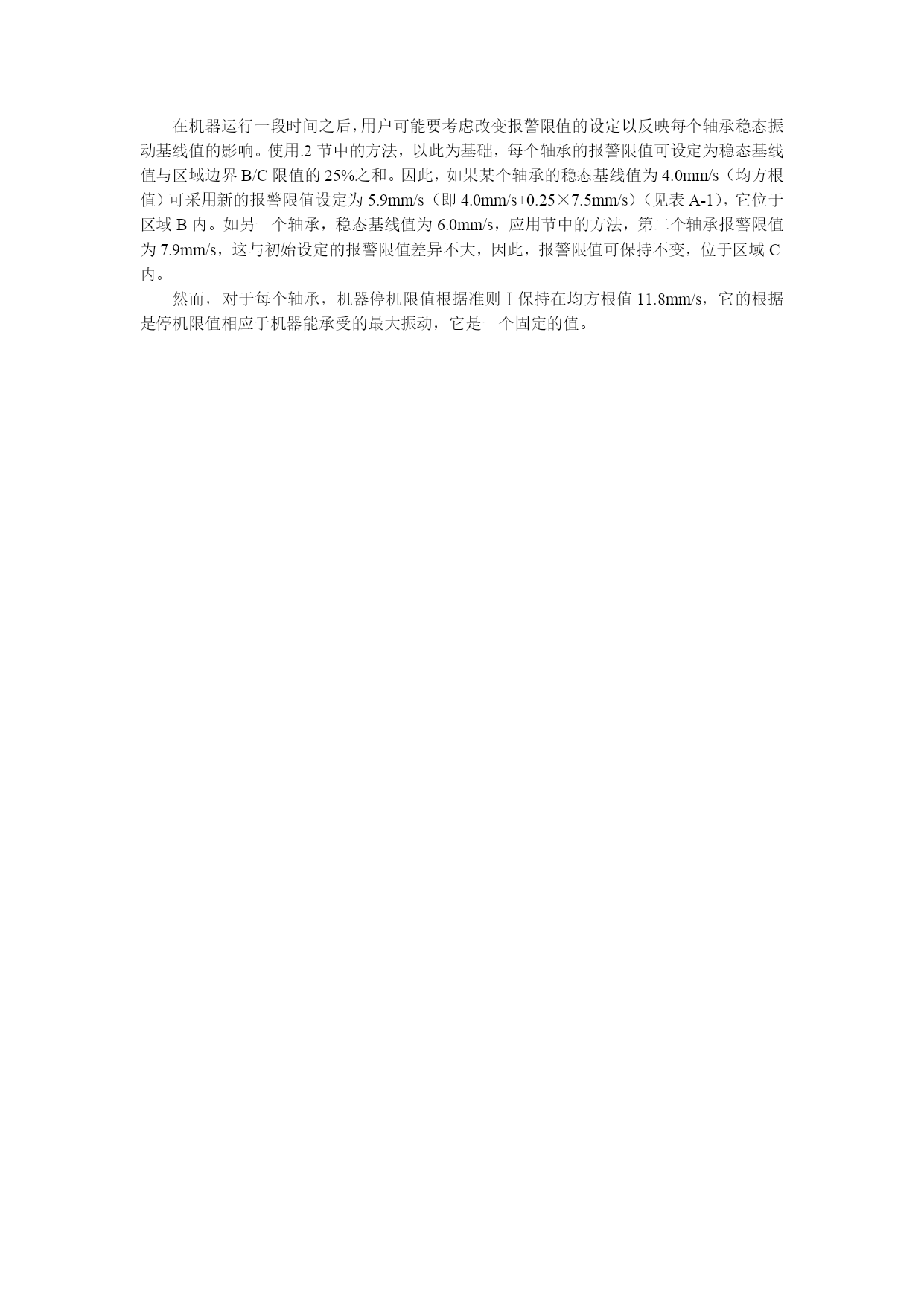

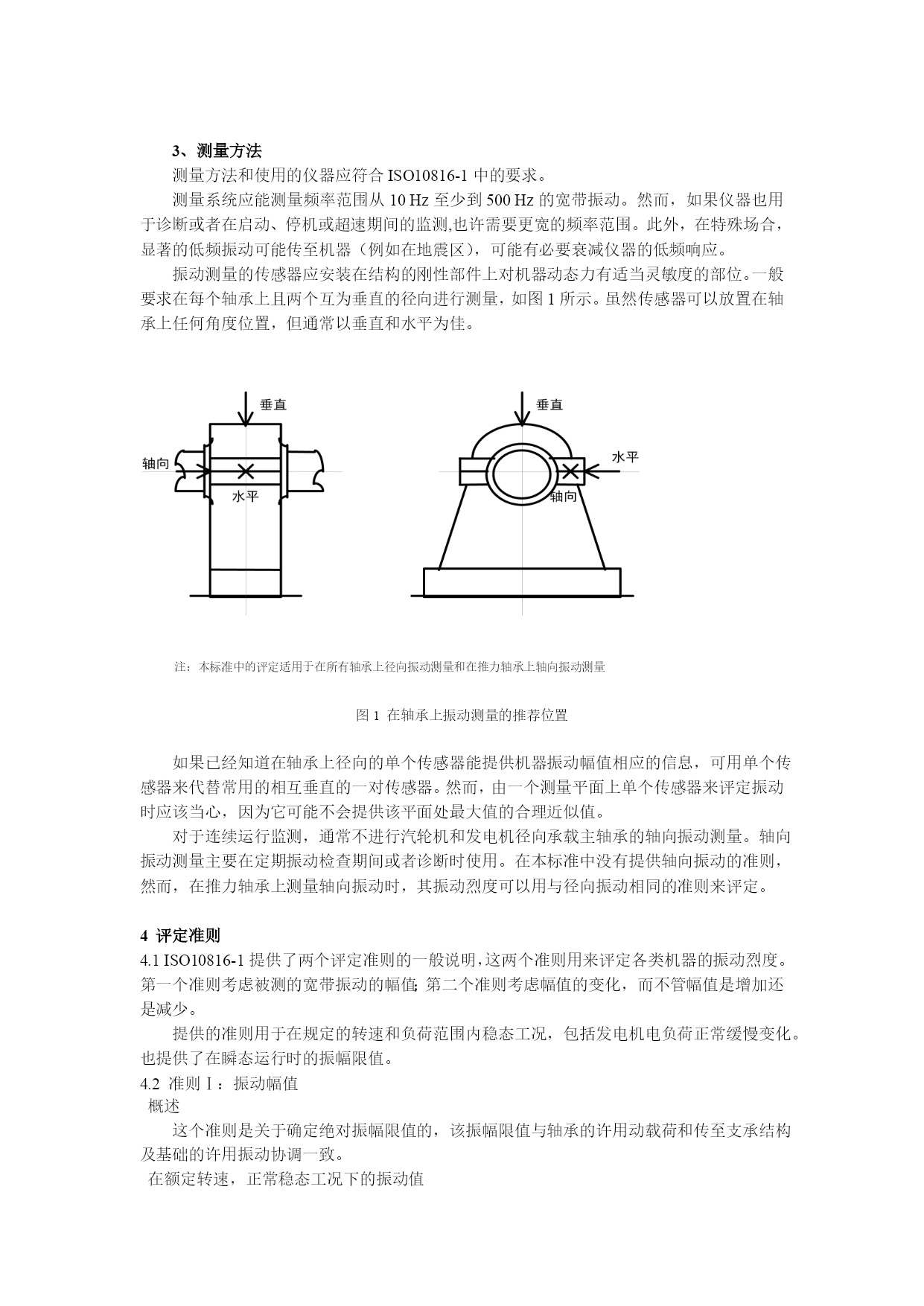

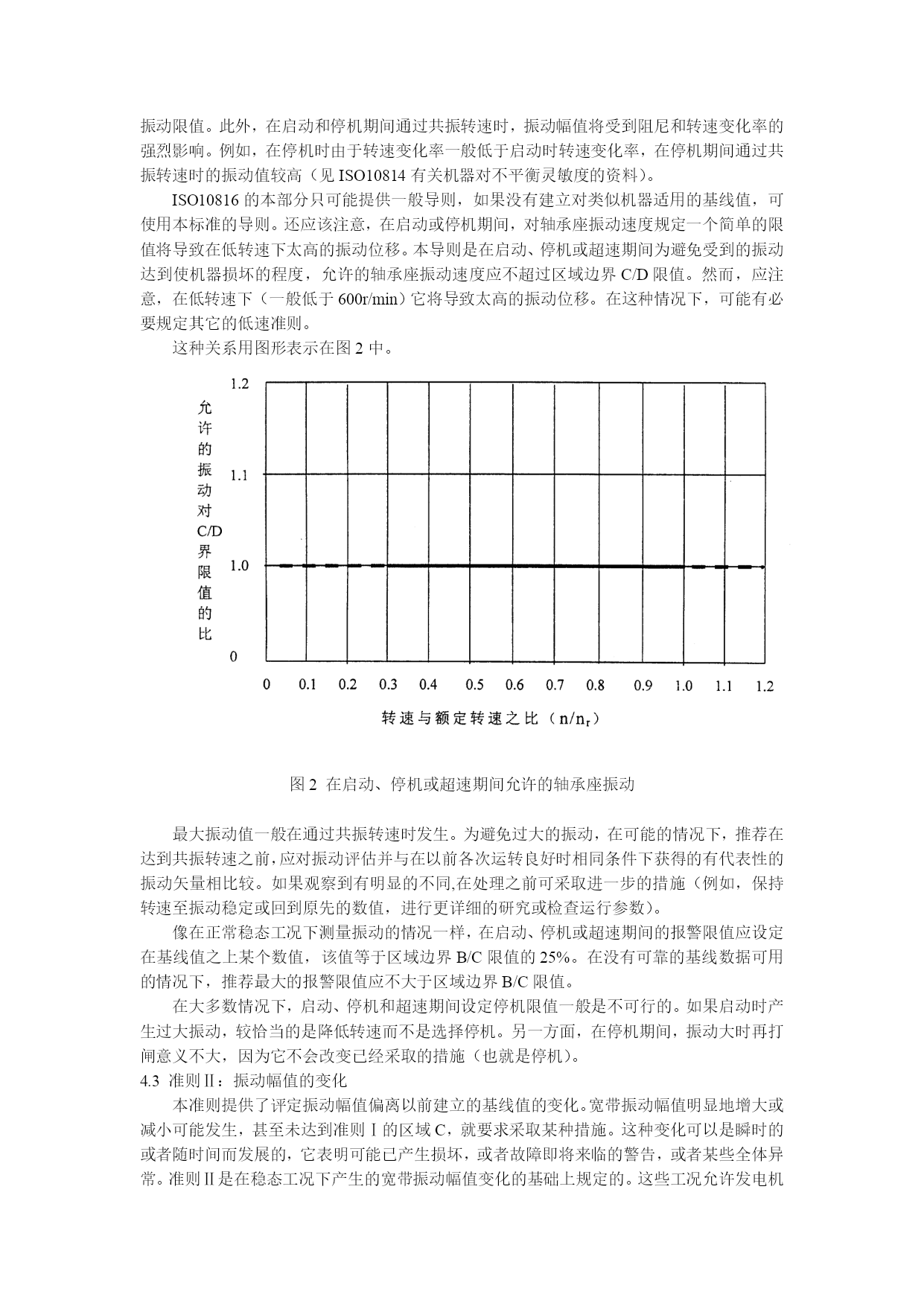

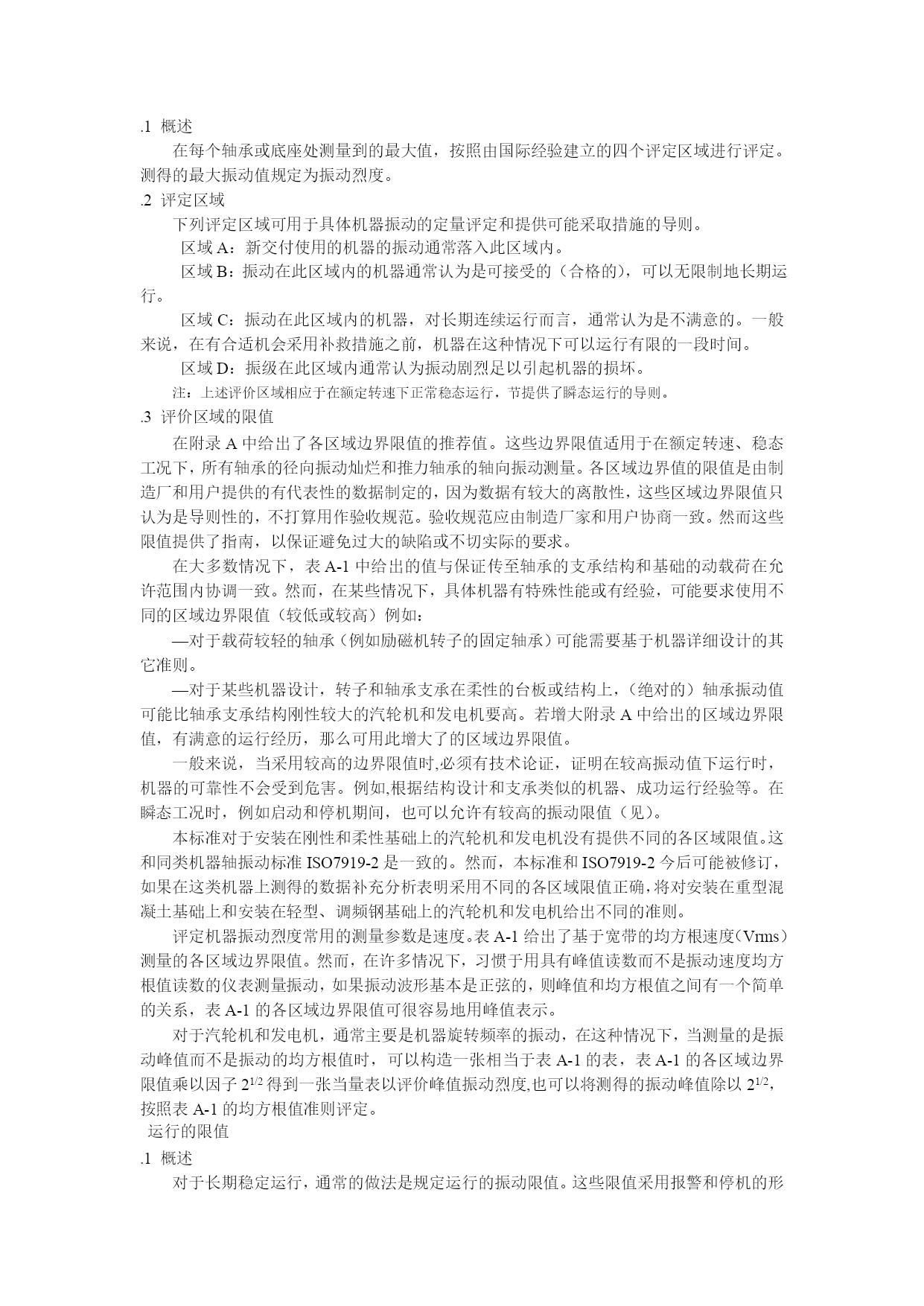

瓦振标准（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）（二）机械振动—在非旋转部件上测量和评定机器振动第2部分：50MW以上额定转速1500r/min，1800r/min，3000r/min，3600r/min陆地安装的大型汽轮机和发电机（ISO/DIS10816-2:2000）引言ISO10816是基本文件，它说明了在非旋转部件上进行振动测量时，对不同型式机器振动判定的一般要求。本国际标准适用于汽轮发电机组。在以往经验的基础上提出的评定准则，可用作此类机器振动状态判定的准则。但必须认识到这些准则不是评定机器振动状态的唯一基础。对于汽轮机和发电机，基于转轴上测量的振动评定也同时应用；在转轴上测量的要求和评定准则在ISO7919-1和ISO7919-2中论述。本标准中提出的评定方法是基于宽带测量。然而，应当注意到由于技术进步，窄带测量或频谱分析的使用越来越普遍，特别是用于振动评定、状态监测和诊断时。对于这类测量的准则说明已超出本标准的现有范围，它们将在机器振动状态监测的标准ISO13373中涉及，此标准系列目前正在制订中。1、应用范围本标准为汽轮机和发电机在轴承上测量的振动烈度评定提供了专门的导则。所提供的导则适用于现场在轴承径向测量和评价宽带振动，以下列方面表示：—正常稳态工况；—瞬态工作期间包括升速或降速通过临界转速；—在正常稳态工作期间可能产生的振动变化；这些导则也适用于在止推轴承上测量的轴向振动。本标准适用于额定转速1500r/min，1800r/min，3000r/min或3600r/min，并且输出功率大于50MW的陆地安装的汽轮机和发电机。它包括直接与燃气轮机联接的汽轮机和/或发电机（例如联合循环时）。在这种情况下，本标准的准则仅适用于汽轮机和发电机，而燃气轮机振动的评定应依照ISO10816-4和ISO7919-4进行。2、参考标准下列标准文件所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有的标准都会被修定，使用本标准的各方应探讨使用下列标准文件最新版本的可能性。IEC和ISO的成员都具有现行有效的国际标准版本。ISO7919-2非往复式机器的机械振动—在旋转轴上测量和评定机器振动—第2部分：陆地安装的大型汽轮发电机组ISO7919-3非往复式机器的机械振动—在旋转轴上测量和评定机器振动—第3部分：耦合的工业机器ISO7919-4非往复式机器的机械振动—在旋转轴上测量和评定机器振动—第4部分：燃气机组ISO10814机械振动—机器对不平衡的敏感性和灵敏度ISO10816-1,机械振动—在非旋转部件上测量和评定机器振动—第1部分：一般导则ISO10816-3,机械振动—在非旋转部件上测量和评定机器振动—第3部分：额定功率大于15KW，额定转速120r/min至15000r/min之间在现场测量的工业机器ISO10816-4,机械振动—在非旋转部件上测量和评定机器振动—第4部分：燃气轮机驱动装置，不包括航空发动机派生的燃气轮机3、测量方法测量方法和使用的仪器应符合ISO10816-1中的要求。测量系统应能测量频率范围从10Hz至少到500Hz的宽带振动。然而，如果仪器也用于诊断或者在启动、停机或超速期间的监测,也许需要更宽的频率范围。此外，在特殊场合，显著的低频振动可能传至机器（例如在地震区），可能有必要衰减仪器的低频响应。振动测量的传感器应安装在结构的刚性部件上对机器动态力有适当灵敏度的部位。一般要求在每个轴承上且两个互为垂直的径向进行测量，如图1所示。虽然传感器可以放置在轴承上任何角度位置，但通常以垂直和水平为佳。注：本标准中的评定适用于在所有轴承上径向振动测量和在推力轴承上轴向振动测量图1在轴承上振动测量的推荐位置如果已经知道在轴承上径向的单个传感器能提供机器振动幅值相应的信息，可用单个传感器来代替常用的相互垂直的一对传感器。然而，由一个测量平面上单个传感器来评定振动时应该当心，因为它可能不会提供该平面处最大值的合理近似值。对于连续运行监测，通常不进行汽轮机和发电机径向承载主轴承的轴向振动测量。轴向振动测量主要在定期振动检查期间或者诊断时使用。在本标准中没有提供轴向振动的准则，然而，在推力轴承上测量轴向振动时，其振动烈度可以用与径向振动相同的准则来评定。4评定准则4.1ISO10816-1提供了两个评定准则的一般说明，这两个准则用来评定各类机器的振动烈度。第一个准则考虑被测的宽带振动的幅值；第二个准则考虑幅值的变化，而不管幅值是增加还是减少。提供的准则用于在规定的转速和负荷范围内稳态工况，包括发电机电负荷正常缓慢变化。也提供了在瞬态运行时的振幅限值。4.2准则Ⅰ
