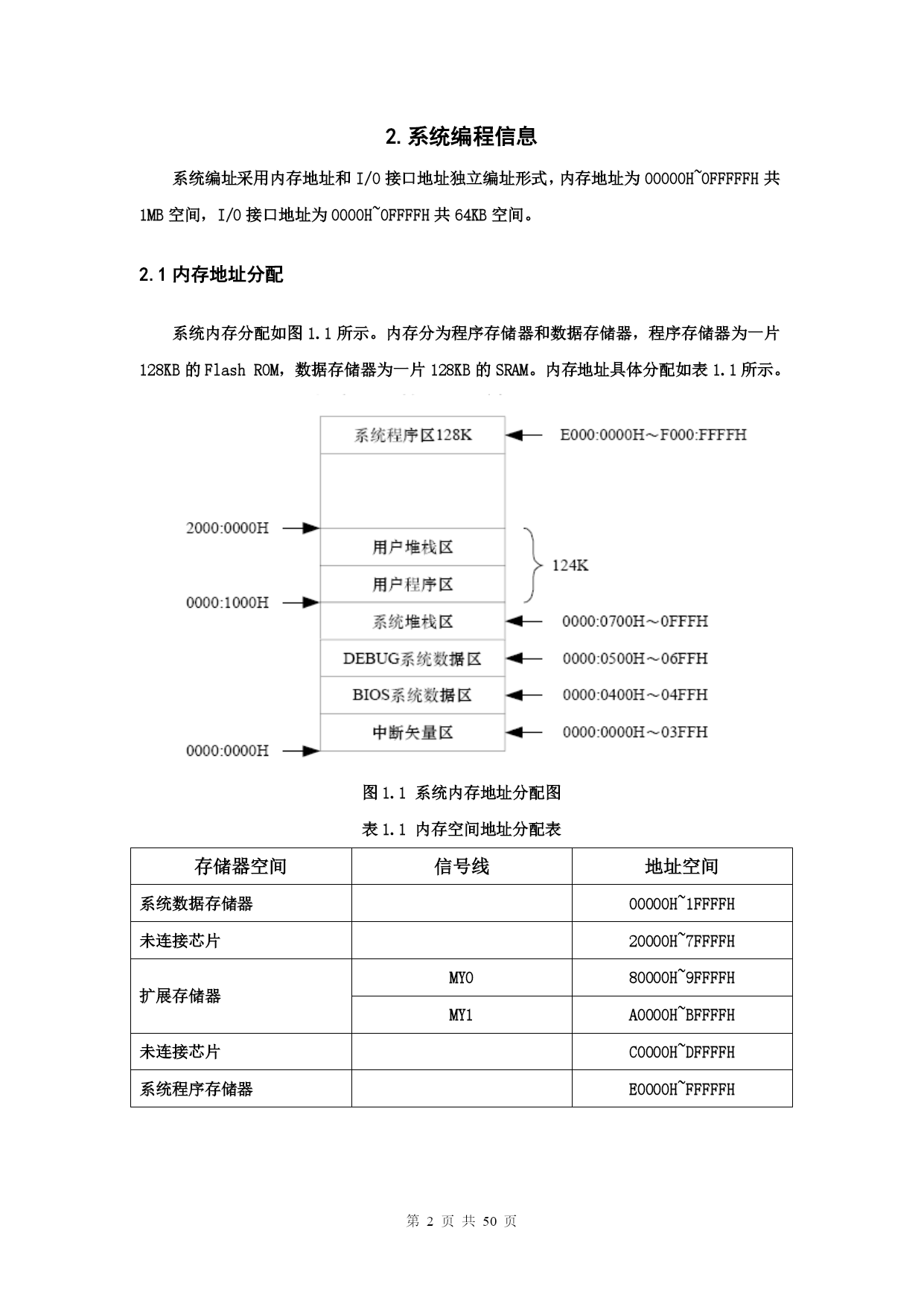

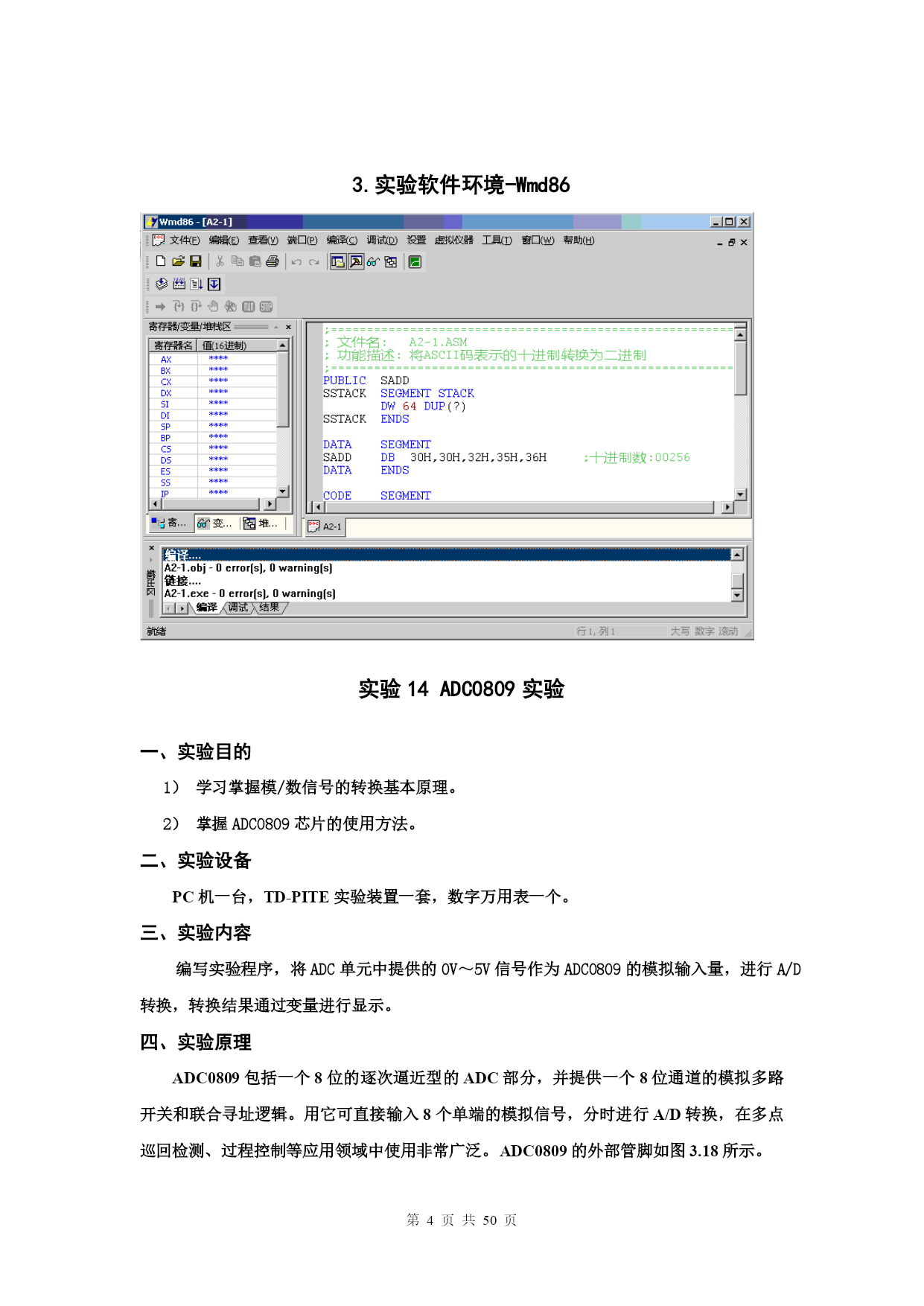

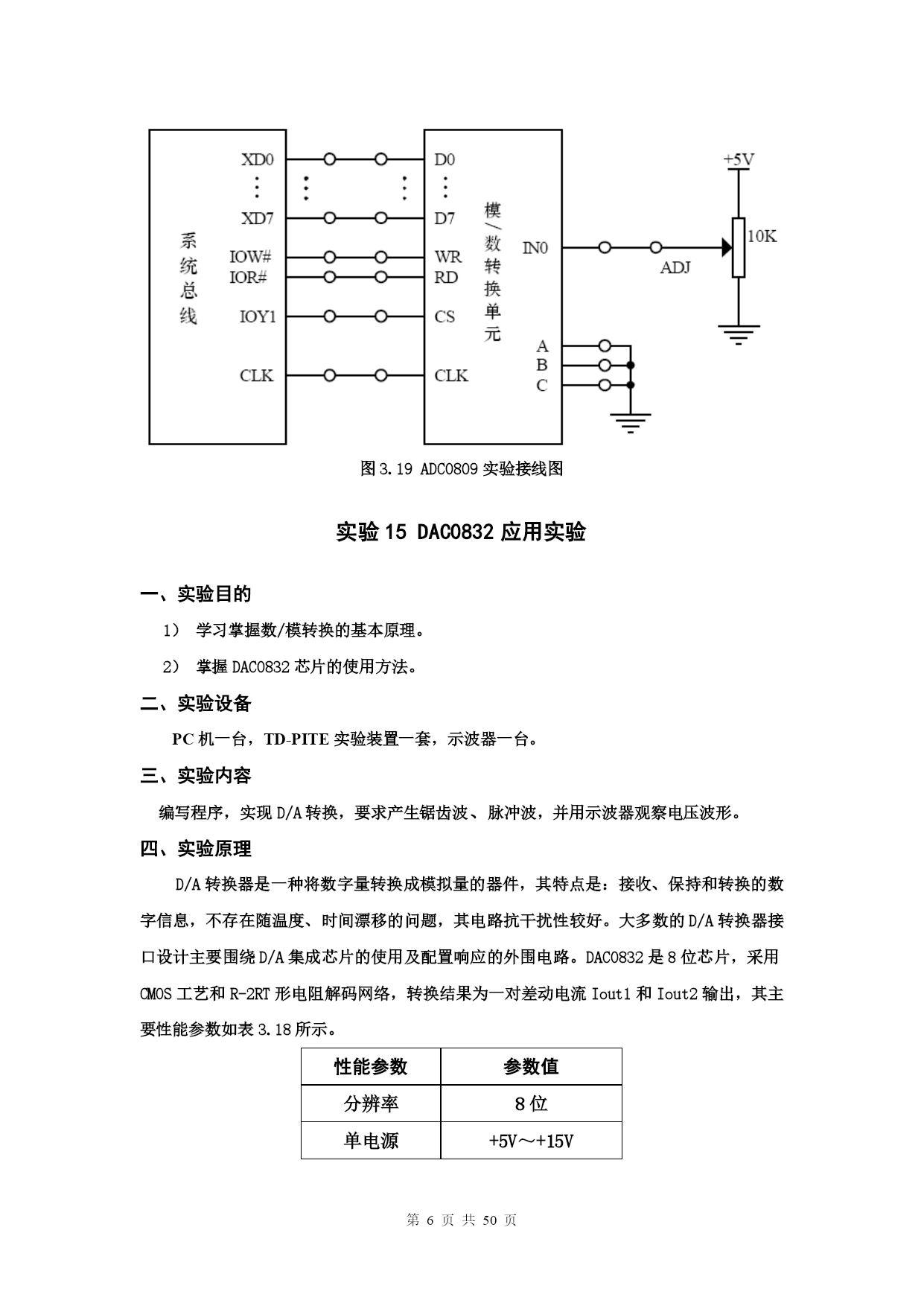

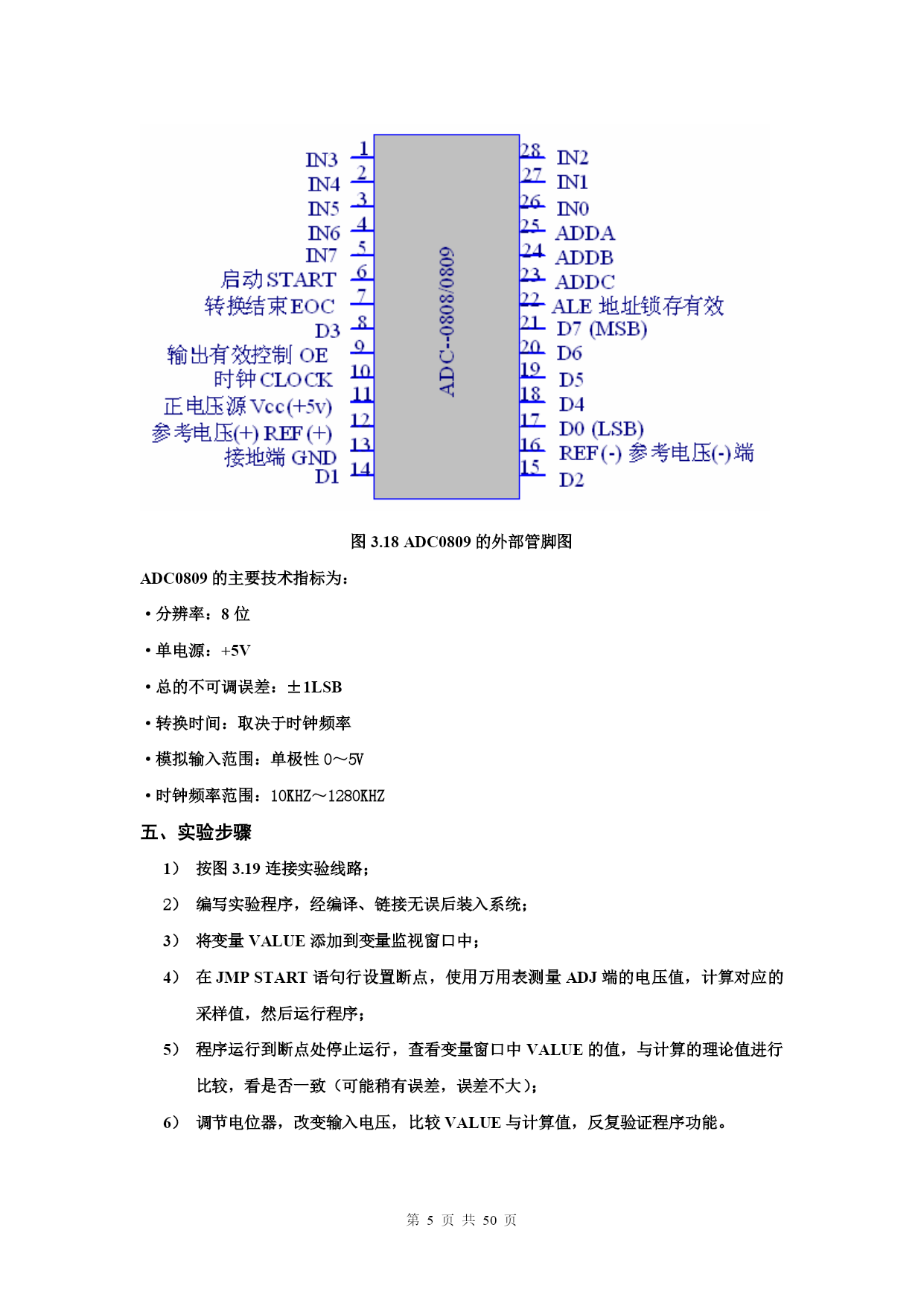

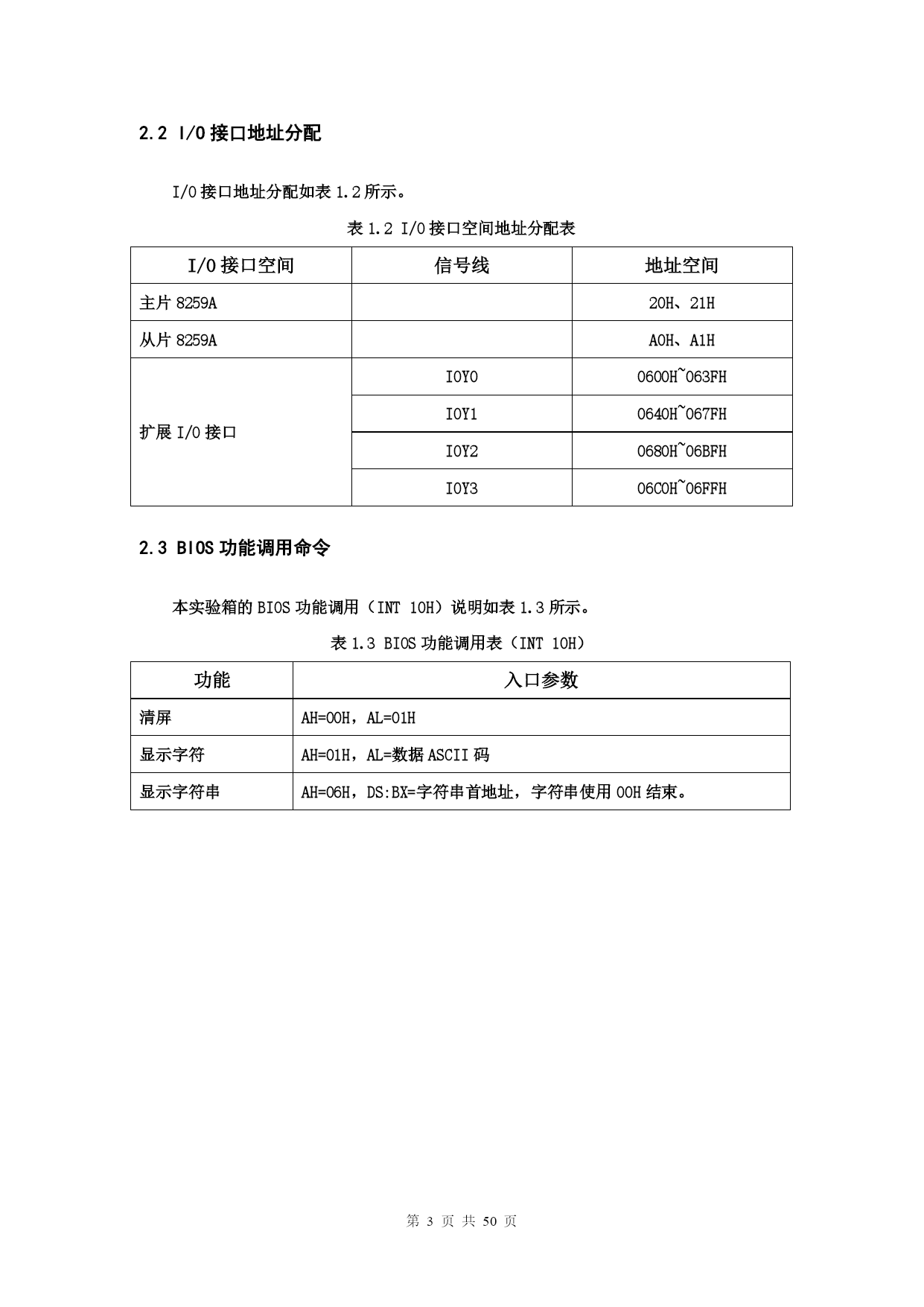

第页第一部分实验硬件平台及软件环境1.TD-PITE实验箱布局图2.系统编程信息系统编址采用内存地址和I/O接口地址独立编址形式，内存地址为00000H~0FFFFFH共1MB空间，I/O接口地址为0000H~0FFFFH共64KB空间。2.1内存地址分配系统内存分配如图1.1所示。内存分为程序存储器和数据存储器，程序存储器为一片128KB的FlashROM，数据存储器为一片128KB的SRAM。内存地址具体分配如表1.1所示。图1.1系统内存地址分配图表1.1内存空间地址分配表存储器空间信号线地址空间系统数据存储器00000H~1FFFFH未连接芯片20000H~7FFFFH扩展存储器MY080000H~9FFFFHMY1A0000H~BFFFFH未连接芯片C0000H~DFFFFH系统程序存储器E0000H~FFFFFH2.2I/O接口地址分配I/O接口地址分配如表1.2所示。表1.2I/O接口空间地址分配表I/O接口空间信号线地址空间主片8259A20H、21H从片8259AA0H、A1H扩展I/O接口IOY00600H~063FHIOY10640H~067FHIOY20680H~06BFHIOY306C0H~06FFH2.3BIOS功能调用命令本实验箱的BIOS功能调用（INT10H）说明如表1.3所示。表1.3BIOS功能调用表（INT10H）功能入口参数清屏AH=00H，AL=01H显示字符AH=01H，AL=数据ASCII码显示字符串AH=06H，DS:BX=字符串首地址，字符串使用00H结束。3.实验软件环境-Wmd86实验14ADC0809实验一、实验目的学习掌握模/数信号的转换基本原理。掌握ADC0809芯片的使用方法。二、实验设备PC机一台，TD-PITE实验装置一套，数字万用表一个。三、实验内容编写实验程序，将ADC单元中提供的0V～5V信号作为ADC0809的模拟输入量，进行A/D转换，转换结果通过变量进行显示。四、实验原理ADC0809包括一个8位的逐次逼近型的ADC部分，并提供一个8位通道的模拟多路开关和联合寻址逻辑。用它可直接输入8个单端的模拟信号，分时进行A/D转换，在多点巡回检测、过程控制等应用领域中使用非常广泛。ADC0809的外部管脚如图3.18所示。图3.18ADC0809的外部管脚图ADC0809的主要技术指标为：·分辨率：8位·单电源：+5V·总的不可调误差：±1LSB·转换时间：取决于时钟频率·模拟输入范围：单极性0～5V·时钟频率范围：10KHZ～1280KHZ五、实验步骤按图3.19连接实验线路；编写实验程序，经编译、链接无误后装入系统；将变量VALUE添加到变量监视窗口中；在JMPSTART语句行设置断点，使用万用表测量ADJ端的电压值，计算对应的采样值，然后运行程序；程序运行到断点处停止运行，查看变量窗口中VALUE的值，与计算的理论值进行比较，看是否一致（可能稍有误差，误差不大）；调节电位器，改变输入电压，比较VALUE与计算值，反复验证程序功能。图3.19ADC0809实验接线图实验15DAC0832应用实验一、实验目的学习掌握数/模转换的基本原理。掌握DAC0832芯片的使用方法。二、实验设备PC机一台，TD-PITE实验装置一套，示波器一台。三、实验内容编写程序，实现D/A转换，要求产生锯齿波、脉冲波，并用示波器观察电压波形。四、实验原理D/A转换器是一种将数字量转换成模拟量的器件，其特点是：接收、保持和转换的数字信息，不存在随温度、时间漂移的问题，其电路抗干扰性较好。大多数的D/A转换器接口设计主要围绕D/A集成芯片的使用及配置响应的外围电路。DAC0832是8位芯片，采用CMOS工艺和R-2RT形电阻解码网络，转换结果为一对差动电流Iout1和Iout2输出，其主要性能参数如表3.18所示。性能参数参数值分辨率8位单电源+5V～+15V参考电压+10V～-10V转换时间1Us满刻度误差±1LSB数据输入电平与TTL电平兼容五、实验步骤实验接线图如图3.20所示，按图接线；编写实验程序，经编译、链接无误后装入系统；运行程序，用示波器测量D/A的输出，观察实验现象；编写实验程序，产生三角波形，使用示波器观察输出，验证程序功能。图3.20DAC0832应用实验
