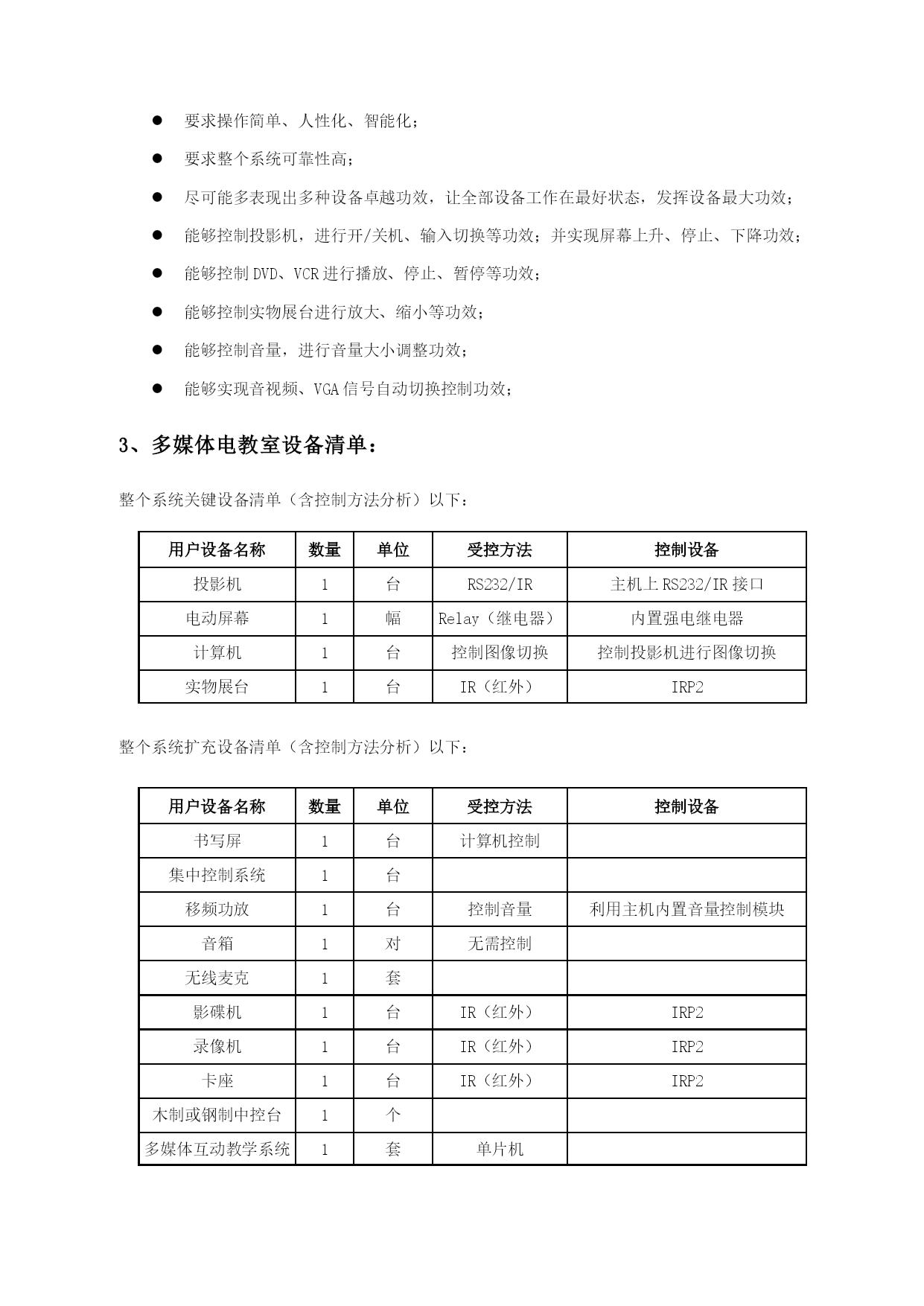

一、多媒体电教室设计方案1、系统概述二十一世纪，信息技术正以惊人速度传输着。丰富、出色、多变多种计算机文化扑面而来，这使得现代学校中传统教育受到强烈冲击。停留在“粉笔、教鞭和纸张”固有模式传统教育体系受到了时间和空间极大限制，已不能适应培养含有新技术、新知识密集型人才需要。而且，传统教育所存在缺乏对教育对象个性细分、潜力挖掘和能力培养等问题,也亟待处理。中国在利用现代教育技术手段整合教学过程中，已取得了相当成效。采取优异教学手段，提供全新教学环境，来设计教学活动，已经成为市场趋势所在。伴随现代化教学系统在各大院校不停推进，传统方法已经不适应该代化需要，集多功效教室系统、多媒体教学系统、演播系统於一体新型现代化教育体系在教育行业得到了日益广泛利用。作为一个新型教育形式和现代化教学手段，多媒体技术给教育行业带来了新机遇。2、用户需求整个系统要高效率完成教学任务，结合各个系统，充足发挥各个系统功效，实现现代化教学。（1）多媒体显示系统：多媒体显示系统由高亮度、高解析度液晶投影机和电动屏幕组成；完成对多种图文资讯大屏幕显示。（2）多媒体电教室A/V系统：A/V系统由计算机、DVD、VCR（录像机）、实物展台、功放、音箱等A/V设备组成；完成对多种图文信息（包含多种软体使用、DVD/CD碟片、录像带、多种实物、声音）播放功效；实现多媒体电教室现场扩音、播音，配合大屏幕投影系统，提供优良视听效果。（3）智能型多媒体中央控制系统：采取现在中国上技术最成熟、用途最广、功效较齐全、档次较高中央控制系统，该系统是现在中国上较优异中央控制系统设备。实现多媒体电教室多种电子设备集中控制。要求操作简单、人性化、智能化；要求整个系统可靠性高；尽可能多表现出多种设备卓越功效，让全部设备工作在最好状态，发挥设备最大功效；能够控制投影机，进行开/关机、输入切换等功效；并实现屏幕上升、停止、下降功效；能够控制DVD、VCR进行播放、停止、暂停等功效；能够控制实物展台进行放大、缩小等功效；能够控制音量，进行音量大小调整功效；能够实现音视频、VGA信号自动切换控制功效；3、多媒体电教室设备清单：整个系统关键设备清单（含控制方法分析）以下：用户设备名称数量单位受控方法控制设备投影机1台RS232/IR主机上RS232/IR接口电动屏幕1幅Relay（继电器）内置强电继电器计算机1台控制图像切换控制投影机进行图像切换实物展台1台IR（红外）IRP2整个系统扩充设备清单（含控制方法分析）以下：用户设备名称数量单位受控方法控制设备书写屏1台计算机控制集中控制系统1台移频功放1台控制音量利用主机内置音量控制模块音箱1对无需控制无线麦克1套影碟机1台IR（红外）IRP2录像机1台IR（红外）IRP2卡座1台IR（红外）IRP2木制或钢制中控台1个多媒体互动教学系统1套单片机4、多媒体电教室系统示意图5、多媒体电教室功效描述经过安装以上中央控制系统，能够轻松实现智能化、人性化现代化教学：（1）.多媒体显示系统控制：经过主机後串口（RS232/IR接口），控制投影机全部功效，如开/关机、VIDEO/VGA输入切换等；而且能够自动实现关联动作，如关闭系统时，自动将投影机关闭（一键开关机）；经过控制投影机输入切换（VIDEO、VGA1、VGA2、VGA3），实现对视频图像、计算机图像、预留计算机图像切换；经过内置4路强电继电器，控制屏幕上升、下降、停止；而且能够自动实现关联动作，如投影机开时，屏幕自动下降，投影机关时屏幕自动上升。（2）.实现A/V系统控制：经过主机後IR（红外）控制口和IR（红外发射棒），控制DVD（录影机、实物展台）相关动作，如播放、停止和将图像切换到投影机等，投影机自动选择视频输入，自动将DVD录像机、实物展台声音切换到功放；经过主机内置音频切换模块，自动切换DVD、VCR、计算机音频输入；经过主机内置音量控制模块，控制功放输出音量大小；经过主机内置视频切换模块，自动切换DVD、VCR、实物展台、预留视频图像到投影机；图1教室多媒体教学系统组成和拓扑结构
