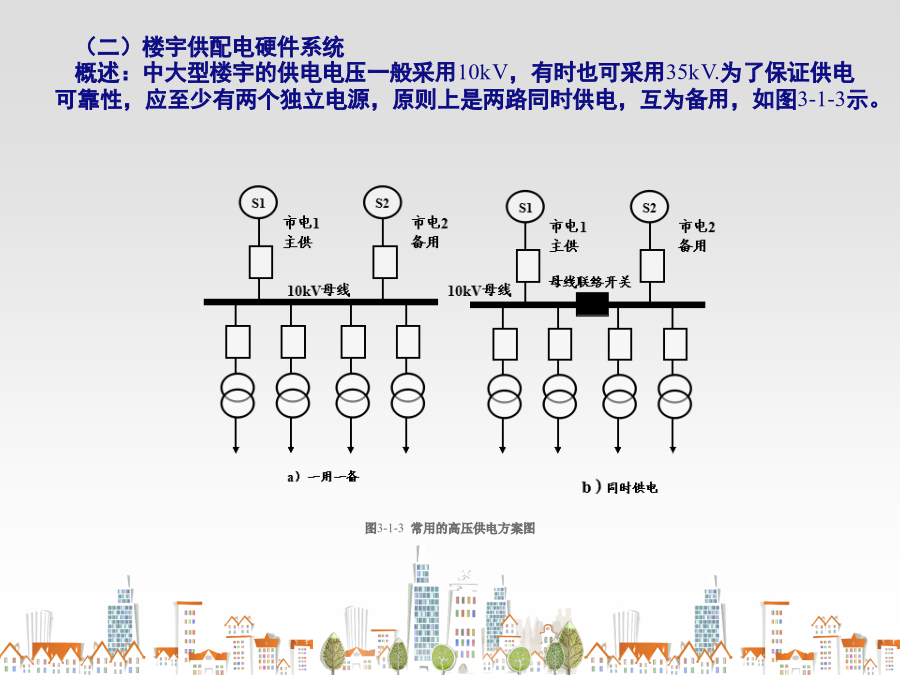

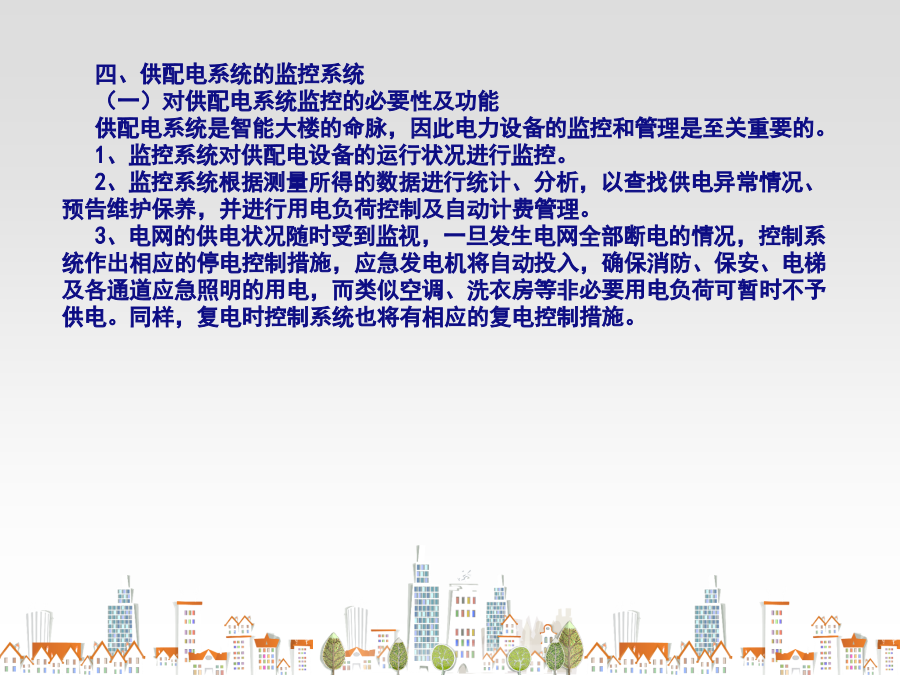

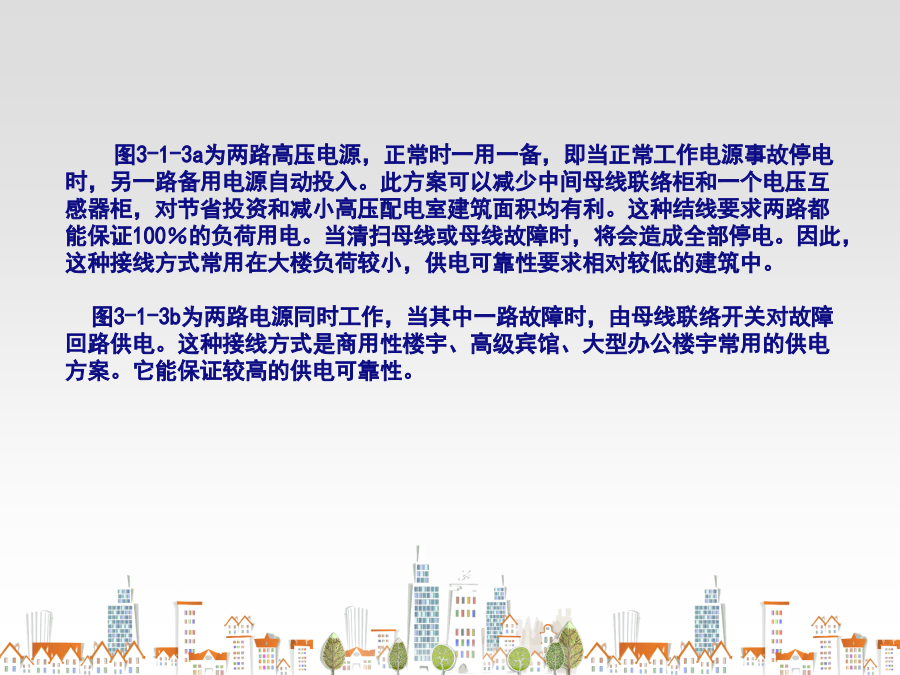

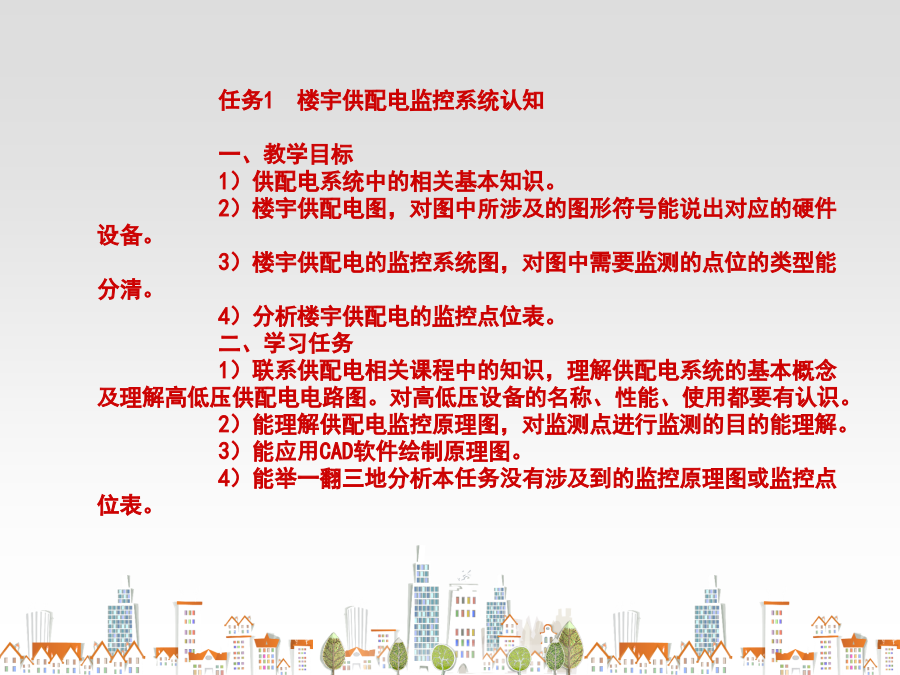

书名：楼宇设备监控组件安装与维护ISBN：9787111476863作者：文娟刘向勇出版社：机械工业出版社本书配有电子课件项目三楼宇供配电监控系统的安装任务1楼宇供配电监控系统认知一、教学目标1）供配电系统中的相关基本知识。2）楼宇供配电图，对图中所涉及的图形符号能说出对应的硬件设备。3）楼宇供配电的监控系统图，对图中需要监测的点位的类型能分清。4）分析楼宇供配电的监控点位表。二、学习任务1）联系供配电相关课程中的知识，理解供配电系统的基本概念及理解高低压供配电电路图。对高低压设备的名称、性能、使用都要有认识。2）能理解供配电监控原理图，对监测点进行监测的目的能理解。3）能应用CAD软件绘制原理图。4）能举一翻三地分析本任务没有涉及到的监控原理图或监控点位表。供配电系统的设计应遵从以下规范：《供配电系统设计规范》、《高层民用建筑设计防火规范》、《商店建筑设计规范》、《旅馆建筑设计规范》。（二）楼宇供配电硬件系统概述：中大型楼宇的供电电压一般采用10kV，有时也可采用35kV.为了保证供电可靠性，应至少有两个独立电源，原则上是两路同时供电，互为备用，如图3-1-3示。图3-1-3a为两路高压电源，正常时一用一备，即当正常工作电源事故停电时，另一路备用电源自动投入。此方案可以减少中间母线联络柜和一个电压互感器柜，对节省投资和减小高压配电室建筑面积均有利。这种结线要求两路都能保证100％的负荷用电。当清扫母线或母线故障时，将会造成全部停电。因此，这种接线方式常用在大楼负荷较小，供电可靠性要求相对较低的建筑中。图3-1-3b为两路电源同时工作，当其中一路故障时，由母线联络开关对故障回路供电。这种接线方式是商用性楼宇、高级宾馆、大型办公楼宇常用的供电方案。它能保证较高的供电可靠性。我国目前最常用的双电源主结线方案如图3-1-4所示，采用两路l0kV独立电源，变压器低压侧采取单母线分段的方案。对于规模较小的建筑，由于用电量不大，当地获得两个电源又较困难，附近又有400V的备用电源时，可采用一路10kV电源作为主电源，400V电源作为备用电源的高供低备主结线方案，如图3-1-5所示。四、供配电系统的监控系统（一）对供配电系统监控的必要性及功能供配电系统是智能大楼的命脉，因此电力设备的监控和管理是至关重要的。1、监控系统对供配电设备的运行状况进行监控。2、监控系统根据测量所得的数据进行统计、分析，以查找供电异常情况、预告维护保养，并进行用电负荷控制及自动计费管理。3、电网的供电状况随时受到监视，一旦发生电网全部断电的情况，控制系统作出相应的停电控制措施，应急发电机将自动投入，确保消防、保安、电梯及各通道应急照明的用电，而类似空调、洗衣房等非必要用电负荷可暂时不予供电。同样，复电时控制系统也将有相应的复电控制措施。（二）监控内容变配电系统的监控内容包括：高压测监视、低压测监视、变压器监视、应急发电机监视、直流操作电源监视等。1.高压测监控内容（1）高压进线主开关的分合状态及故障状态监测。（2）高压进线三相电流监测，如图3-1-10示。（3）高压进线ABBCCA线电压监测，如图3-1-11示。（4）高压进线频率监测。（5）功率因数监测。（6）电量计量等。3．变压器及发电机监控（1）变压器温度监测。（2）风冷变压器风机运行状态监测。（3）油冷变压器油温及油位监测。（4）发电机线路电气参数的监测，如电压、电流、频率、有功功率、无功功率等。（5）发电机运行状况监测，如转速、油温、油压、进出水温、水压、排气温度、油箱油位等。（6）发电机及相关线路状态检测等。4．直流操作电源监控直流蓄电池组的作用是产生直流220V、110V、24V直流电。它通常设置在高压配电室内，为高压主开关操作、保护、自动装置及事故照明等提供直流电源。为保证直流正常工作，变配电及应急发电设备监控系统监视各开关的状态，尤其要对直流蓄电池组的电压及电流进行监视，及记录，若发现异常情况及时处理。实例一：高低配电回路监控系统原理图，如图3-1-12所示。实例二：低压配电系统监控原理图，如图3-1-13示。变配电系统任务2楼宇供配电监控系统部件性能认知一、教学目标1）认识供配电监控需要的硬件设备，熟悉其性能及输出特性。2）了解供配电监控硬件设备的安装要求。二、学习任务掌握供配电监控系统需要哪些常用硬件设备，这些硬件设备分别采集什么信号，是如何进行采集信号的。（一）供配电系统的特点：1）供配电系统是建筑物最主要的能源供给系统。2）对由城市电网供给的电能进行变换处理、分配，并向建筑物内的各种用电设备提供电能。是现代建筑物最基本的设备之一。3）以监测为主。（二）供配电系统的监控要点1）对配电系统运行参
