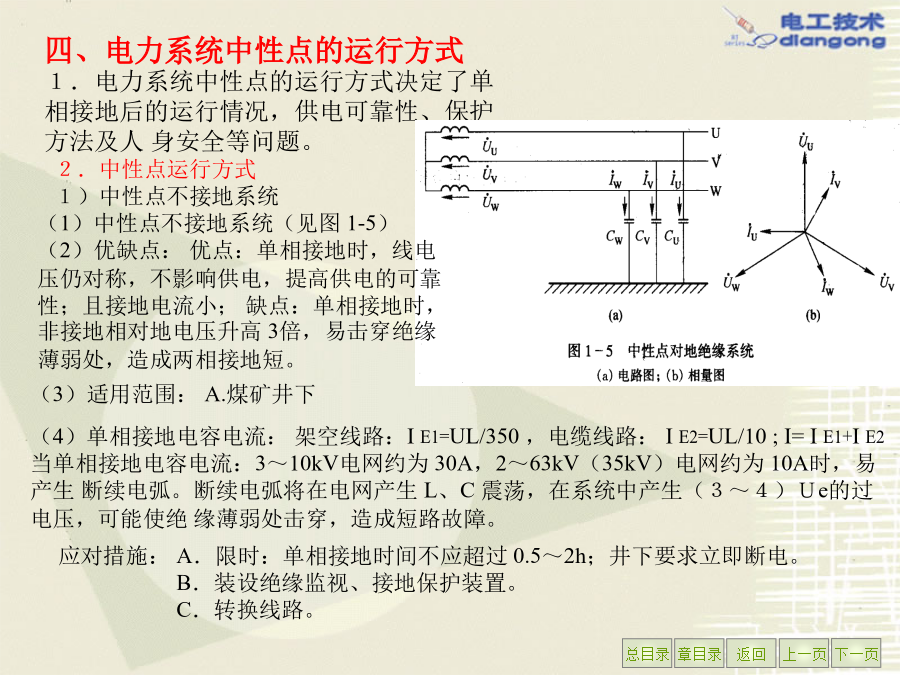

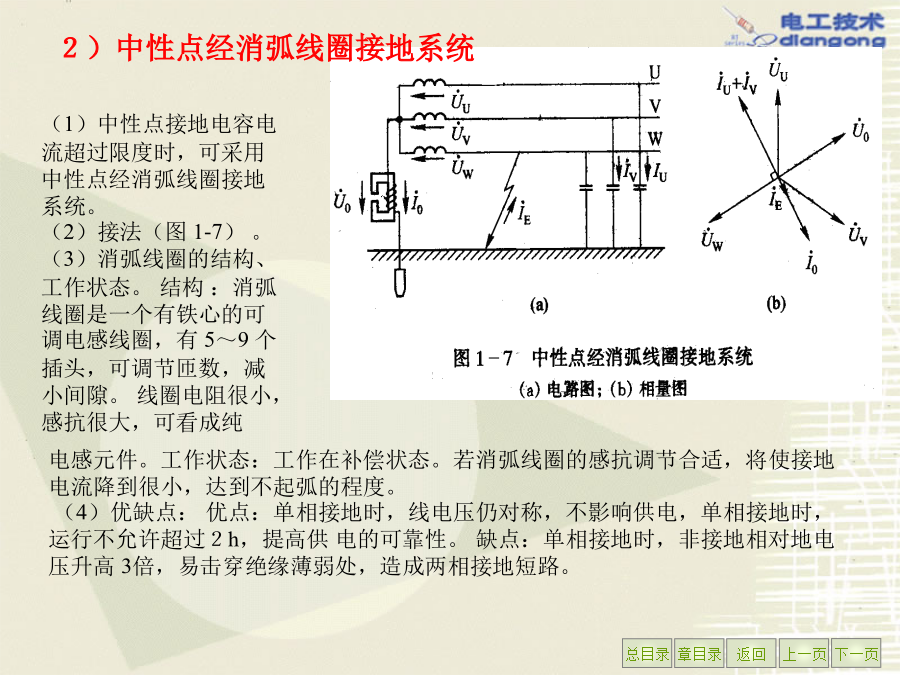

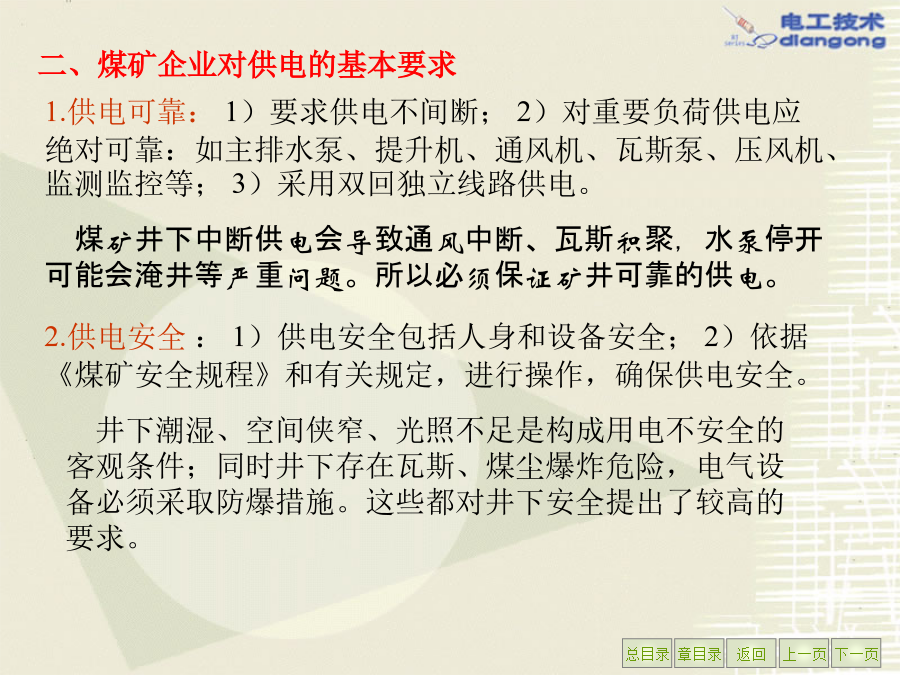

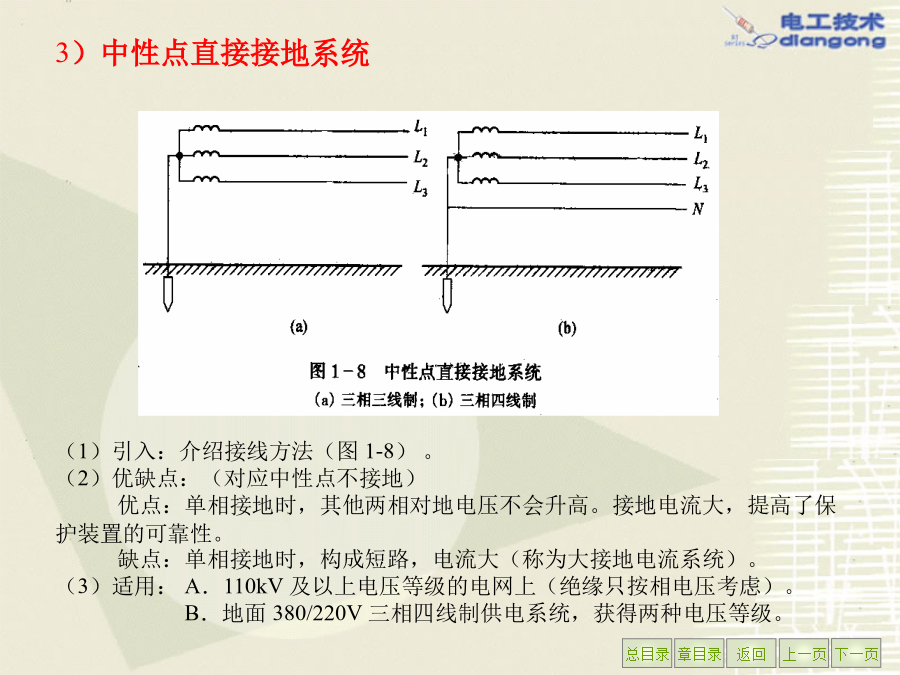

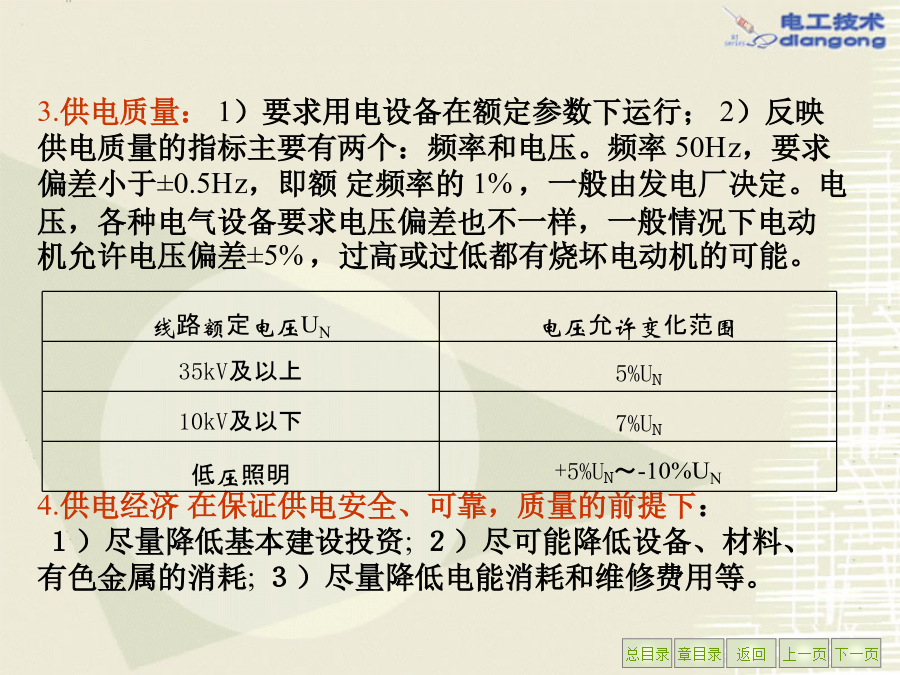

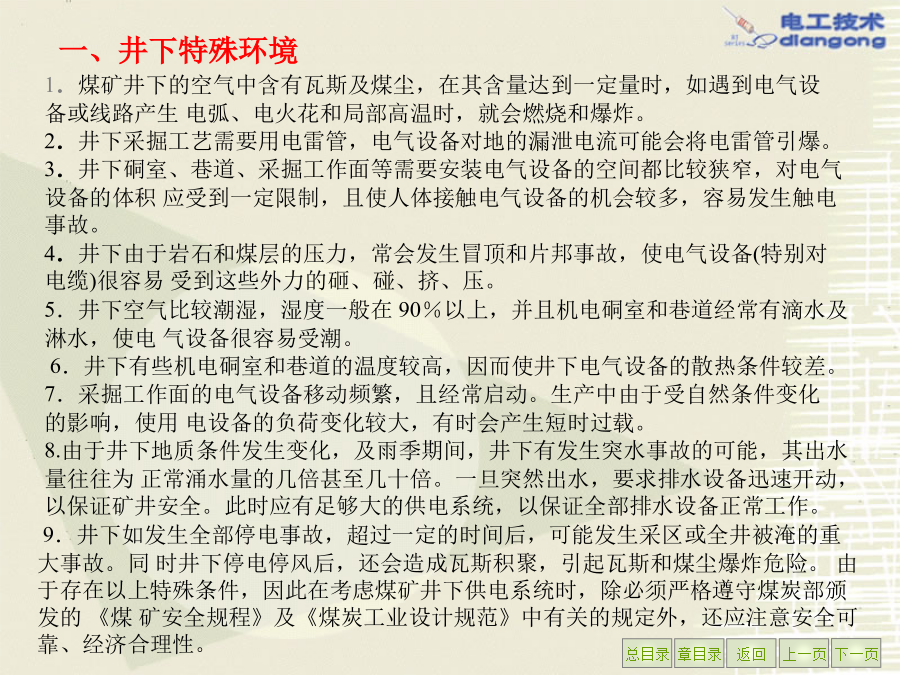

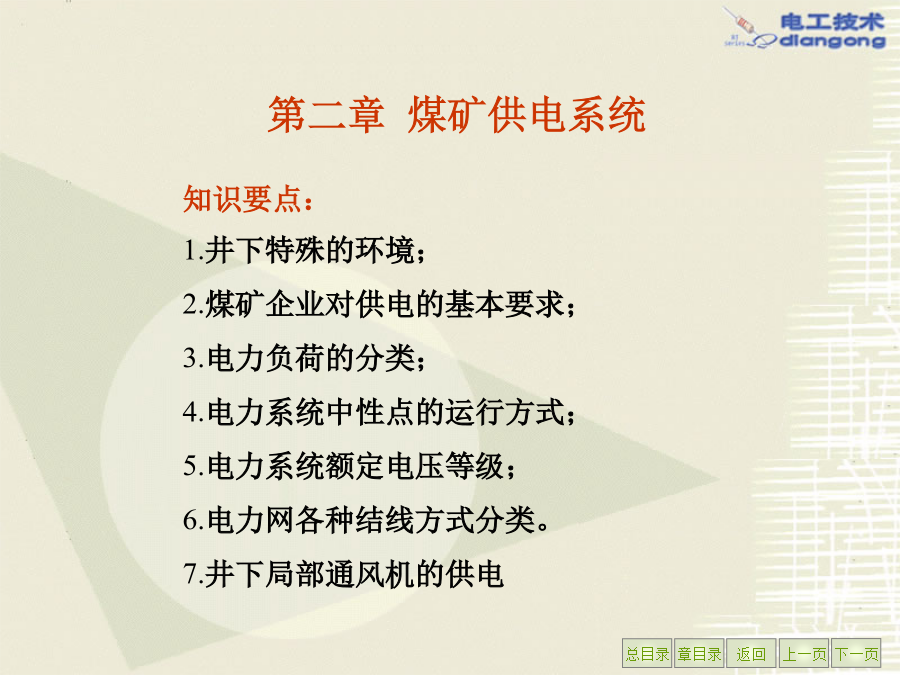

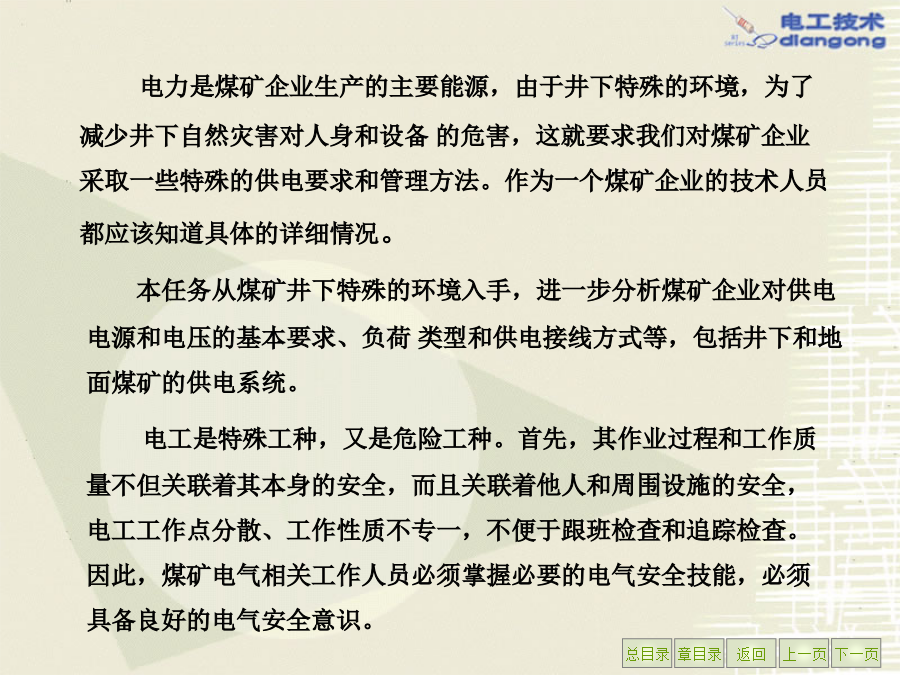

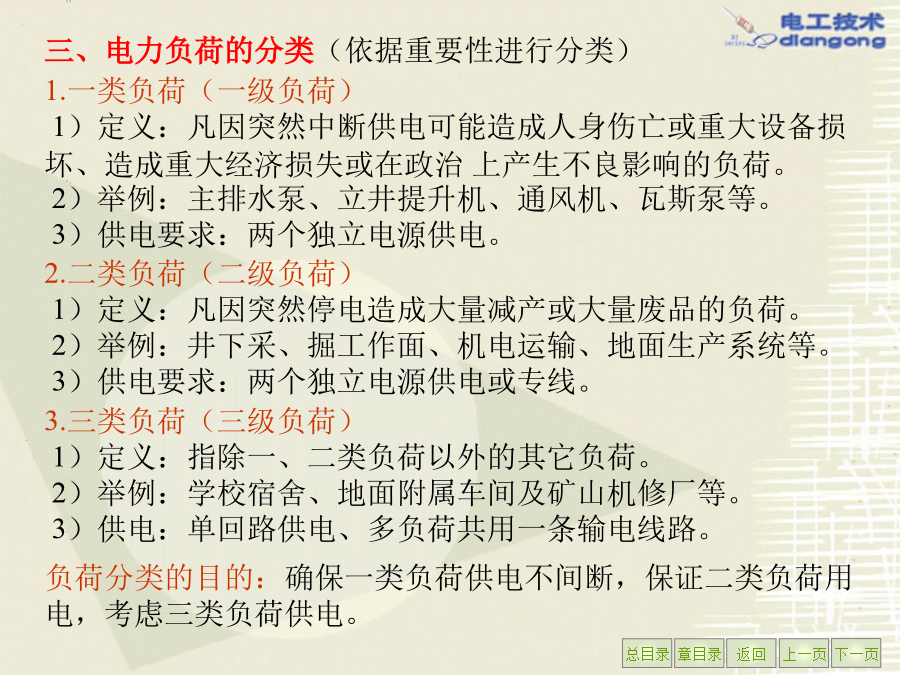

煤矿供电系统电力是煤矿企业生产的主要能源，由于井下特殊的环境，为了减少井下自然灾害对人身和设备的危害，这就要求我们对煤矿企业采取一些特殊的供电要求和管理方法。作为一个煤矿企业的技术人员都应该知道具体的详细情况。第二章煤矿供电系统9．井下如发生全部停电事故，超过一定的时间后，可能发生采区或全井被淹的重大事故。同时井下停电停风后，还会造成瓦斯积聚，引起瓦斯和煤尘爆炸危险。由于存在以上特殊条件，因此在考虑煤矿井下供电系统时，除必须严格遵守煤炭部颁发的《煤矿安全规程》及《煤炭工业设计规范》中有关的规定外，还应注意安全可靠、经济合理性。二、煤矿企业对供电的基本要求4.供电经济在保证供电安全、可靠，质量的前提下：１）尽量降低基本建设投资;２）尽可能降低设备、材料、有色金属的消耗;３）尽量降低电能消耗和维修费用等。负荷分类的目的：确保一类负荷供电不间断，保证二类负荷用电，考虑三类负荷供电。１．电力系统中性点的运行方式决定了单相接地后的运行情况，供电可靠性、保护方法及人身安全等问题。（1）中性点接地电容电流超过限度时，可采用中性点经消弧线圈接地系统。（2）接法（图1-7）。（3）消弧线圈的结构、工作状态。结构：消弧线圈是一个有铁心的可调电感线圈，有5～9个插头，可调节匝数，减小间隙。线圈电阻很小，感抗很大，可看成纯（1）引入：介绍接线方法（图1-8）。（2）优缺点：（对应中性点不接地）优点：单相接地时，其他两相对地电压不会升高。接地电流大，提高了保护装置的可靠性。缺点：单相接地时，构成短路，电流大（称为大接地电流系统）。（3）适用：A．110kV及以上电压等级的电网上（绝缘只按相电压考虑）。B．地面380/220V三相四线制供电系统，获得两种电压等级。电压(kV)２）干线式电网（图1-3）（１）分类：单回路、双回路。（２）优，缺点；（相对于放射式的优缺点）优点：总线路短、节资。缺点：用户相互影响、可靠性低、保护整定误差大。使用对象：单回路干线式一般使用三类负荷供电，如居住区、宿舍楼，双回路干线式一般使用二、三类负荷供电。３）环式电网（图1-4）（１）分类：开环、闭环。（２）优缺点：优点：总设备少，投资小，可靠性高；缺点：负荷容量相差太大时不经济，继电保护整定复杂。（３）适用对象：负荷容量相差不太大，彼此之间相距较近，而离电源都较近，且对供电可靠性要求较高的重要用户。（1）低瓦斯矿井掘进工作面局部通风机应采用装有选择性漏电保护的专用开关和专用线路供电；注：低瓦斯矿井掘进工作面的局部通风机供电要求达到“二专”（专用开关和专用线路）；（2）高瓦斯矿井、煤（岩）与瓦斯（二氧化碳）突出矿井掘进工作面的局部通风机必须采用双电源供电。注：高瓦斯矿井、煤（岩）与瓦斯（二氧化碳）突出矿井掘进工作面的局部通风机供电要求达到双电源供电，且主供电电源应达到“三专”（专用变压器、专用开关和专用线路）；备用电源允许引自其他动力变压器的低压母线段，但其供电回路应采用装有选择性漏电保护的专用开关和专用线路供电。3）使用局部通风机供风的地点，其配电设备必须实行风电和瓦斯电闭锁，保证在停风和瓦斯超限后切断该区域内全部非本质安全型电气设备的电源。注：（1）在实际应用中，有些矿井（特别是一些小型矿井）的掘进工作面之所以频繁发生停风、瓦斯超现和积聚现象，都是因为局部通风机没有实行专用线路供电，而是与工作面其他动力用电设备共用供电线路，在其他动力用电设备搬迁、检修或发生短路事故时，都会造成局部通风机的停电运行。（2）“关于印发《煤矿瓦斯治理经验五十条》的通知”（发改能源[2005]457）第四十五条规定：“保证井下局部通风机的连续供电。局部高低压供电实现双电源供电；采区变电所或井下中央变电所直供，且做到至少两个电源；采区变电所分段运行……”。根据这一规定，煤（岩）与瓦斯（CO2）突出矿井掘进工作面的局部通风机必须双电源供电。（贵州[2008]83）并要求运行风机和备用风机自动切换。确保局部通风机供电的可靠性、连续性。根据煤矿负荷的大小，分布特点及内部环境特点等因素进行综合分析，经技术经济比较后确定地面变电所与井下变电所的位置及变电所设备的布置。分析煤矿各生产机械的分布情况，以及对供电电源的要求、安全保护要求，确定结线方式，进一步确定地面变电所与井下变电所的位置及变电所设备布置方案。1）接近负荷中心；2）节约用地；3）进出线方便；4）变电所所址有适宜的地质条件；5）交通方便；6）周围环境清洁。4.矿井用电负荷的分级用电负荷的等级，是选择矿区供配电系统的主要依据之一。按照可靠性的要求，矿井用电负荷一般分为三级。1）一级负荷(1)矿井主要扇风机。(2)升降人员的立井提升机。(3)有淹没危险的井下主排水设备。(4)矿井抽放瓦斯设备。
