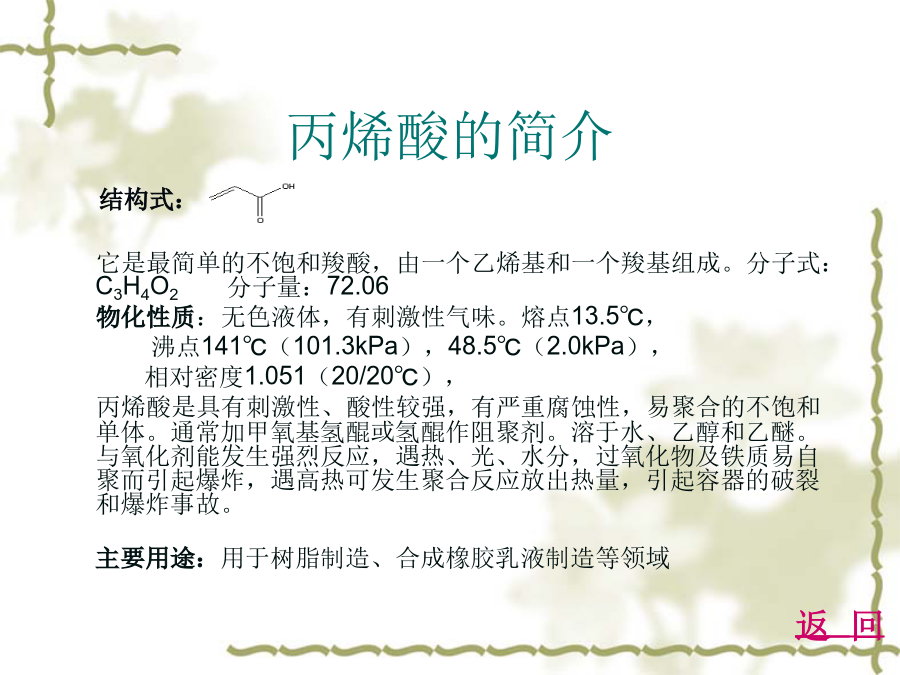

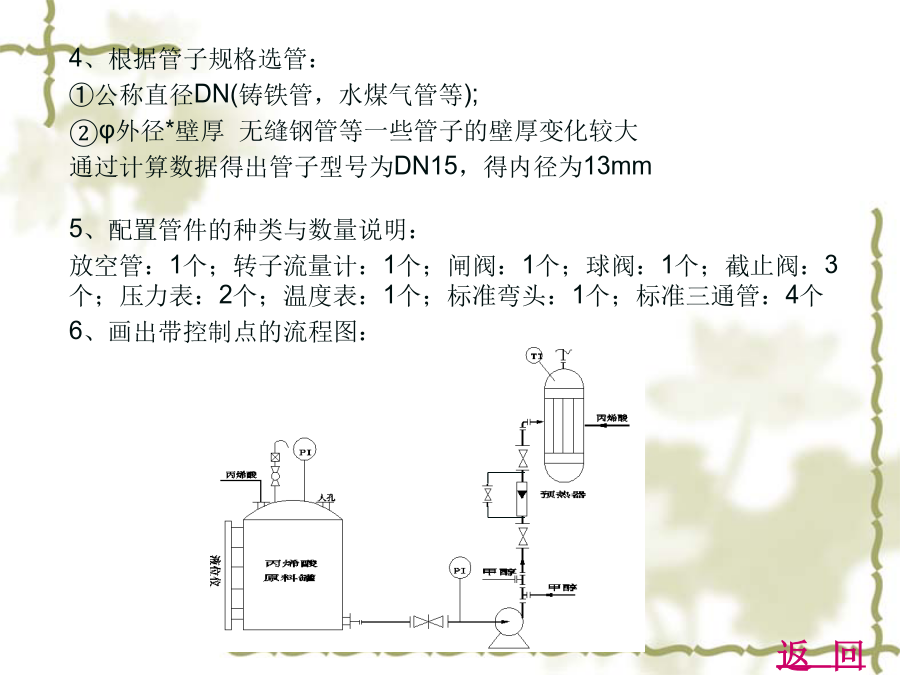

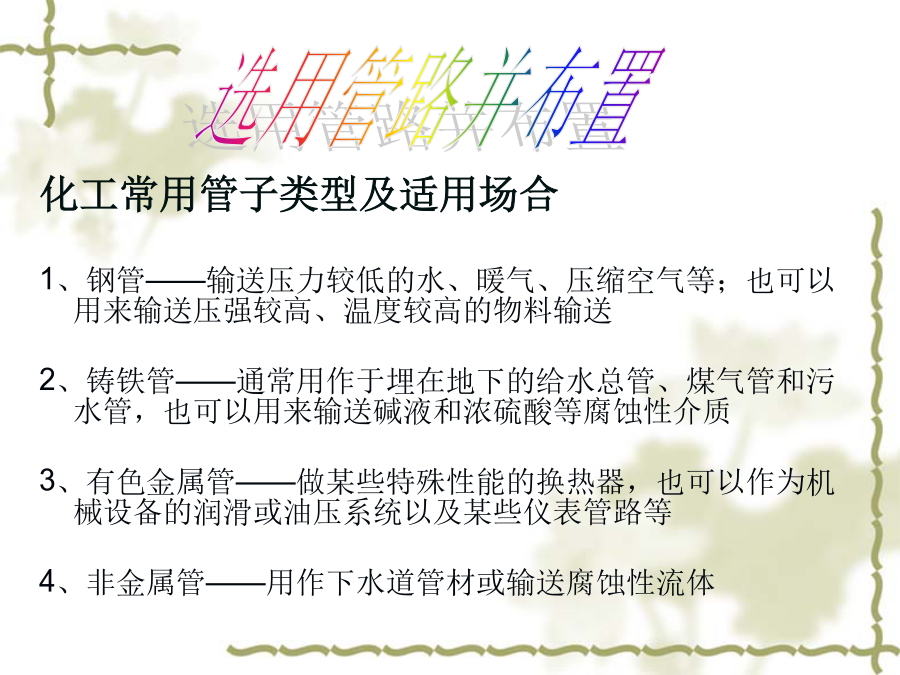

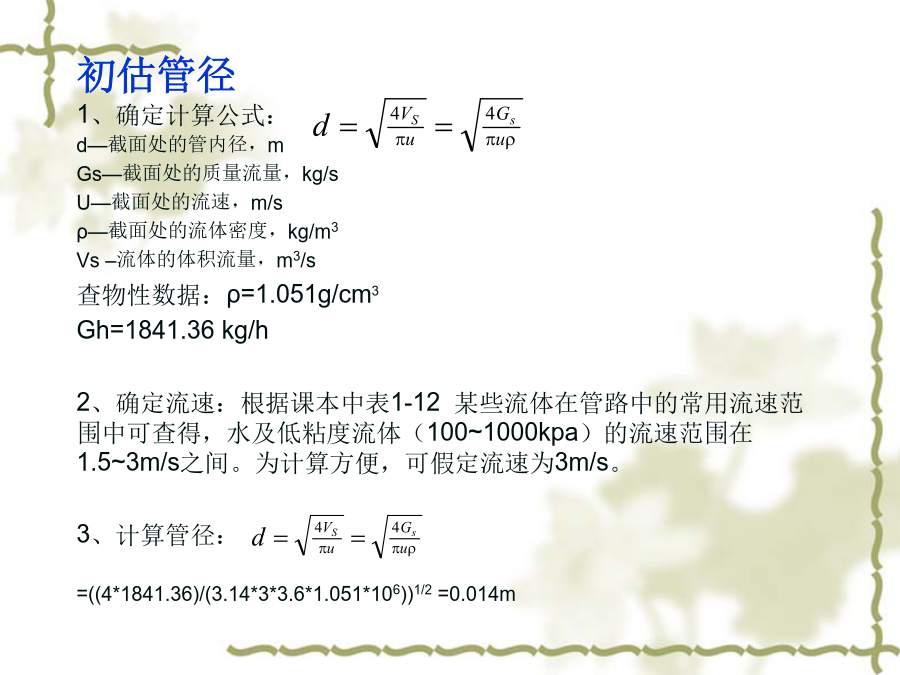

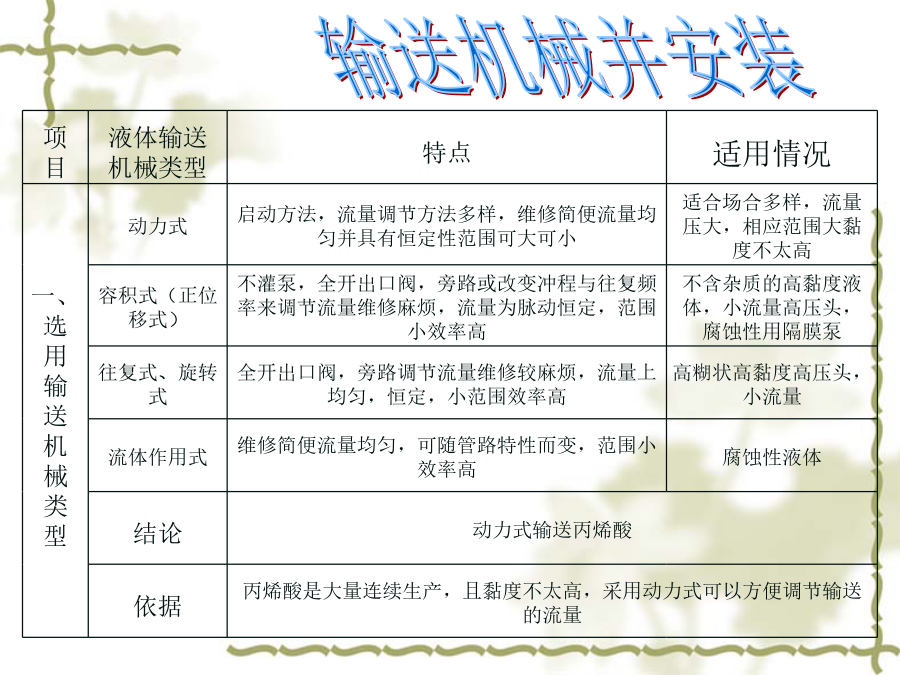

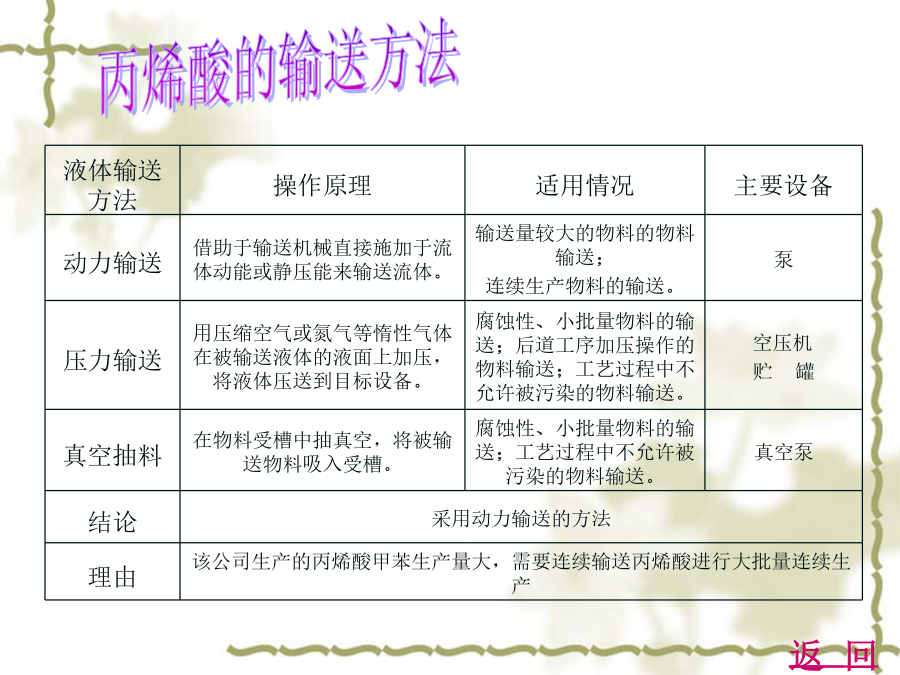

化工物料——丙烯酸的输送与控制丙烯酸的简介选用管路并布置确定管材（根据被输送液体的性质）结论：采用不锈钢管理由：①丙烯酸的性质：丙烯酸是具有刺激性、酸性较强，有腐蚀性，易聚合的不饱和单体。与氧化剂能发生强烈反应，遇热、光、水分，过氧化物及铁质易自聚而引起爆炸，遇高热可发生聚合反应放出热量，引起容器的破裂和爆炸事故。②不锈钢管的优点：不锈钢管质地均匀，强度高，广泛应用于压强较高，温度较高的物料输送。③不锈钢管的一些物性数据齐全，能为后面的计算提供有利条件。因此，采用不锈钢管。初估管径1、确定计算公式：d—截面处的管内径，mGs—截面处的质量流量，kg/sU—截面处的流速，m/sρ—截面处的流体密度，kg/m3Vs–流体的体积流量，m3/s查物性数据：ρ=1.051g/cm3Gh=1841.36kg/h2、确定流速：根据课本中表1-12某些流体在管路中的常用流速范围中可查得，水及低粘度流体（100~1000kpa）的流速范围在1.5~3m/s之间。为计算方便，可假定流速为3m/s。3、计算管径：=((4*1841.36)/(3.14*3*3.6*1.051*106))1/2=0.014m4、根据管子规格选管：①公称直径DN(铸铁管，水煤气管等);②φ外径*壁厚无缝钢管等一些管子的壁厚变化较大通过计算数据得出管子型号为DN15，得内径为13mm项目三、查物性相关数据计算流量：由题意得：Gh=1841.36kg/hVh==1.752m3/h2、列伯努利方程式及已知条件：或式中zg—单位质量流体所具有的位能，J/kgz--单位重量流体所具有的位能，称为位压头，mp/ρ--单位质量流体所具有的静压能，J/kgp/(ρ*g)--单位重量流体所具有的静压能，称为静压头，mu2/2--单位质量流体所具有的动能，J/kgu2/2g--单位重量流体所具有的动能，称为动压头，mWe—输送机械外加给单位质量流体的能量，J/kgHe--输送机械外加给单位重量流体的能量，也叫外加压头，mEf—单位质量流体损失的能量，J/kghf--单位重量流体损失的能量，也叫损失压头，m图中取贮罐的液面为1-1截面，取预热器的最高面为2-2截面，并以1-1截面为基准水平面。3、计算流动阻力∑hf（m）①计算流速：d=13mmVs=0.00487m3/s=3.6684m/s②计算Re：由《化学工程师手册》p44查找得到液体粘度公式其中μ指液体的粘度（pa·s），As、Bs是液体粘度方程系数，As=733.02Bs=307.15T=293k，将数据代入公式计算得出丙烯酸的黏度为0.0013pa·s得：Re==315230因为Re>4000，属于湍流区，所以由表可查得管道的绝对粗糙度③查管路的粗糙度并计算相对粗糙度：查课本中表1-14取新的无缝钢管的绝对粗糙度为0.2ε/mm，则得到=0.2/13=0.0154④通过莫迪图查取摩擦系数λ：λ=0.046⑤查取管件、阀件的局部阻力系数：由课本中表1-15管件与阀门的阻力系数可查得以下数据：转子流量计：2.5；闸阀：0.17；截止阀：6.4；标准弯头：0.75；标准三通管：1.5;设备进口：1；设备出口：0.5七、计算安装高度：公式：p0—槽面压力，paPs—泵入口处的压力，pa△h—泵的汽蚀余量，mHf,0-1—液体在吸入管路的压头损失，m由《化学工程师手册》p44查找得到Antoine饱和蒸汽压方程式Ps指饱和蒸汽压（Mps），Av、Bv、Cv是方程系数，经计算得出ps=350.853pa由题意及附录表可知P0=101.3kpahf,0-1=2计算得到Hg,max=3.5八、离心泵的安装原则：①合理地确定泵的安装高度②考虑到吸入管路的锈蚀、气候的变化等因素，为安全起见，离心泵的实际吸上高度Hg通常应比允许吸上高度低0.5~1米。所以得到泵的安装高度范围是（2.5-3）m。九、管子与管件的连接方式：在法兰连接，焊接，承插连接和活管接（螺纹连接）中，主要是法兰连接和承插连接丙烯酸输送操作3、正常操作①、缓缓调节转子流量计，调节并维持流量为1.7m3/h②、使1#高位槽的液位维持在20cm③、将数据填入操作数据表中4、停车①、关转自流量计计前阀②、停2#泵电机③、关1#低位槽出口阀④、关其他阀门⑵、带控制点的操作流程图项目㈡、旋涡泵操作⑴、旋涡泵的操作流程1、开车前准备①、检查电源是否处于正常状态②、检查1#高位槽液位不高于10cm③、检查1#低位槽液位不低于20cm④、离心泵的点动和盘泵⑤、检查所有阀门a1#低位槽放空阀开b其他阀门关2、
