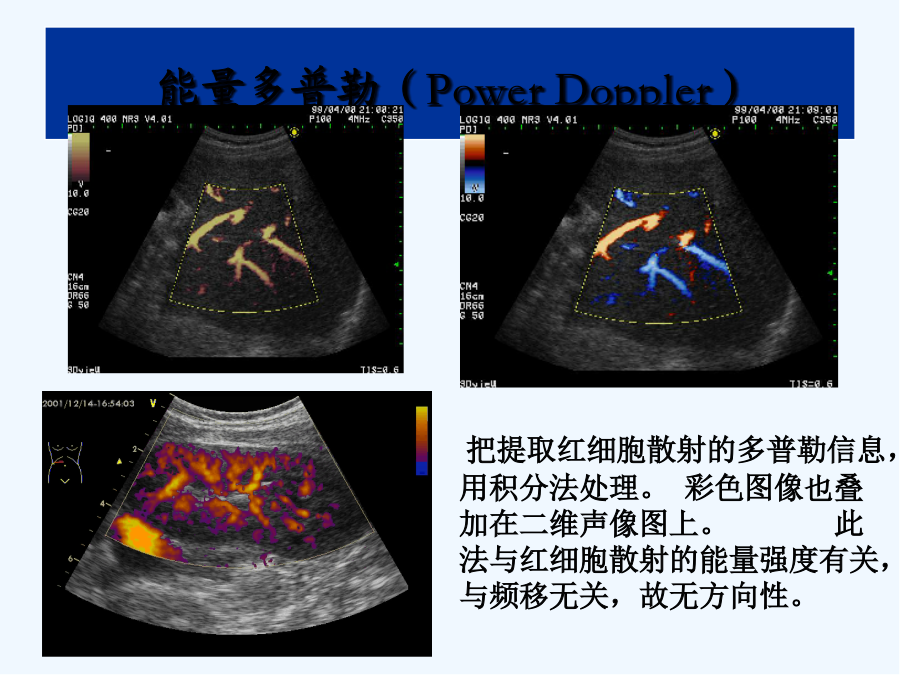

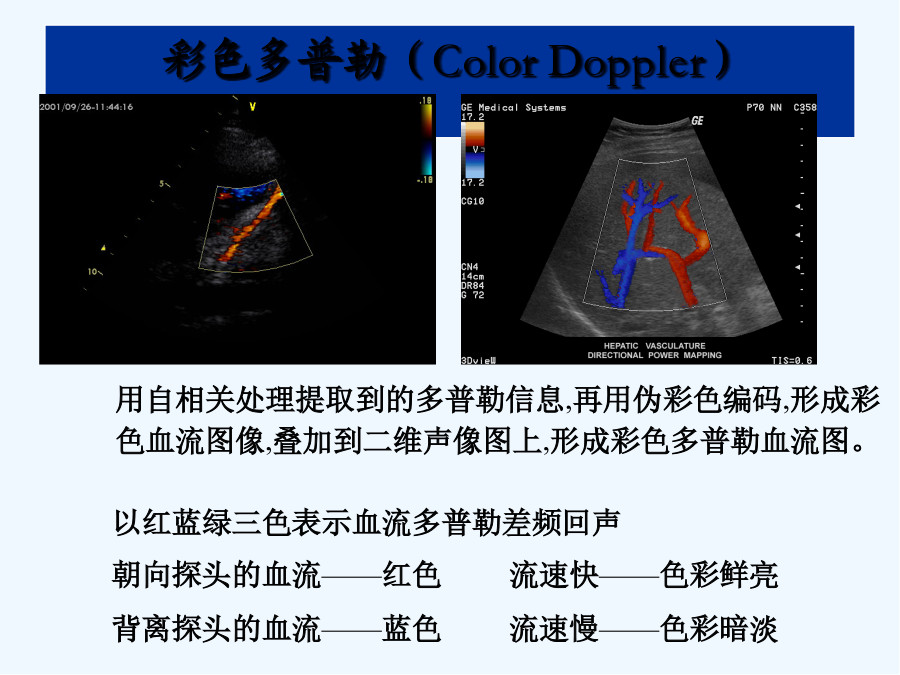

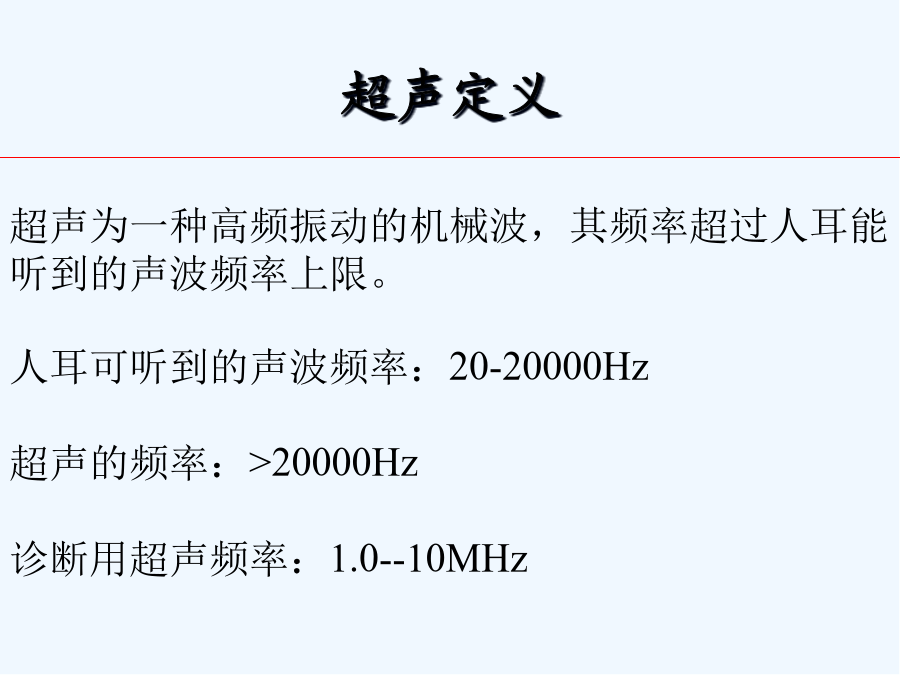

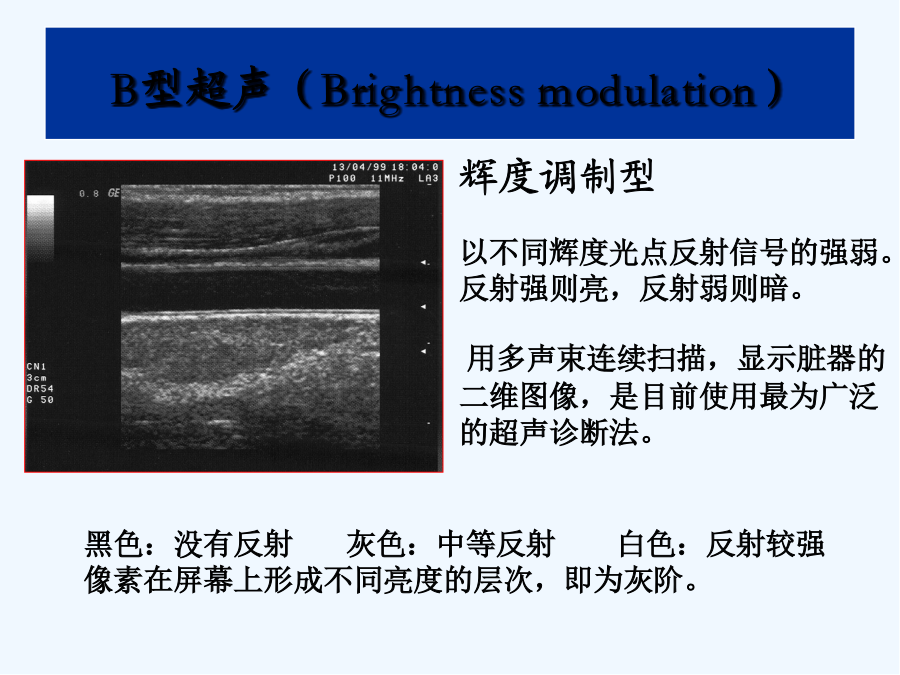

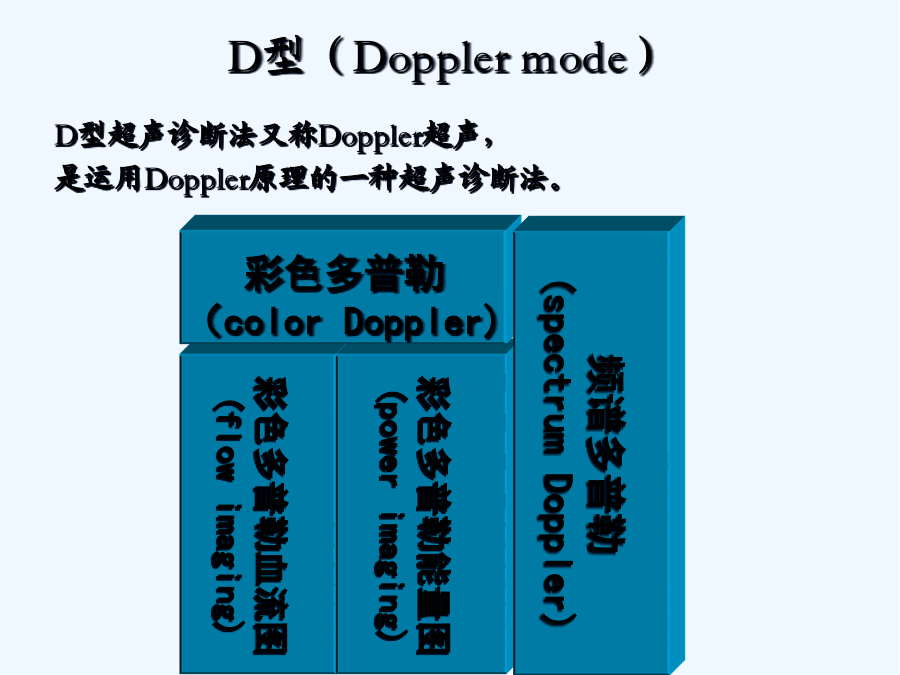

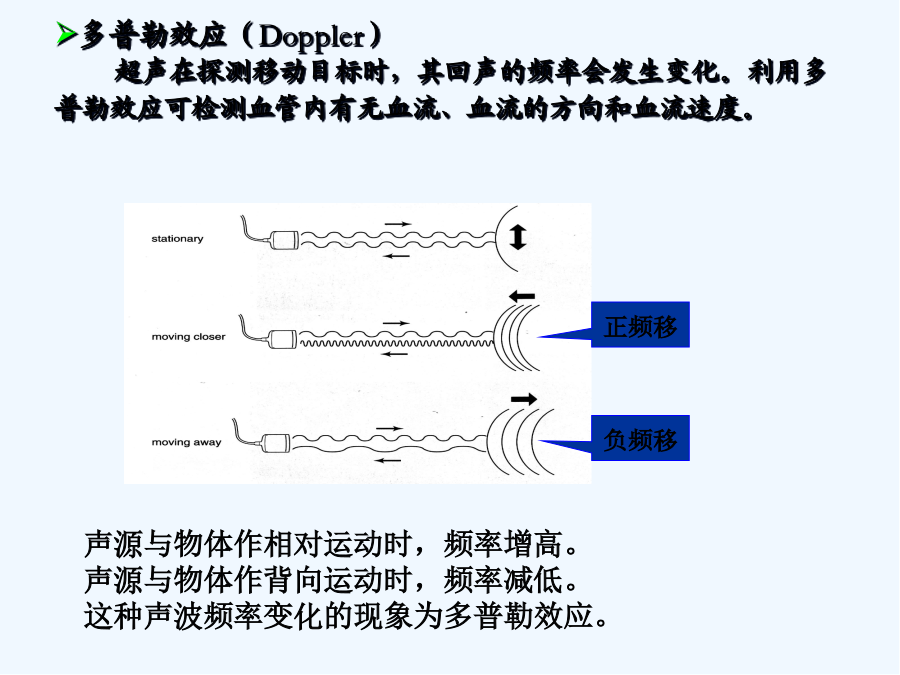

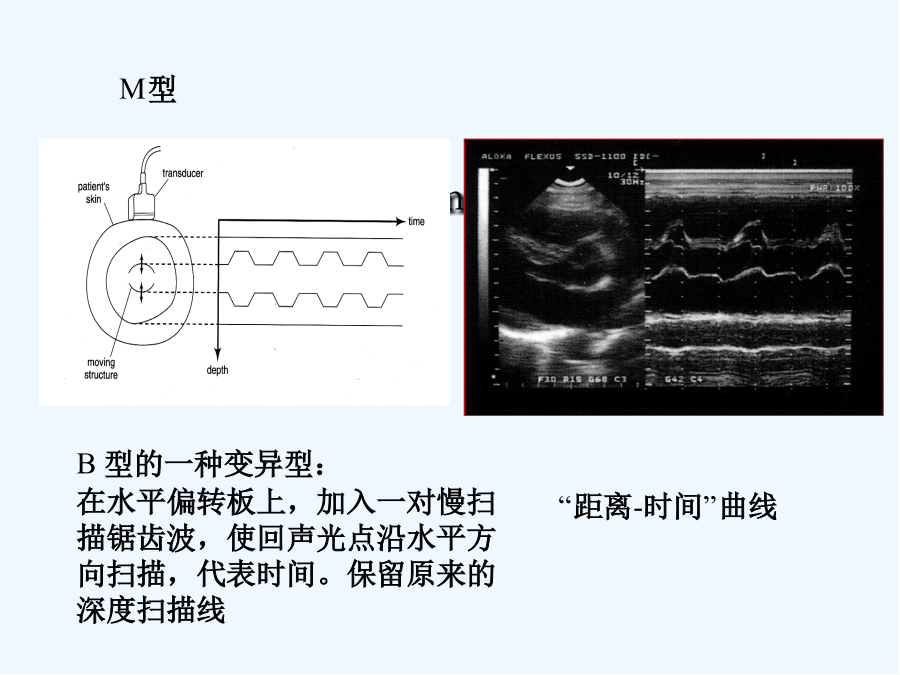

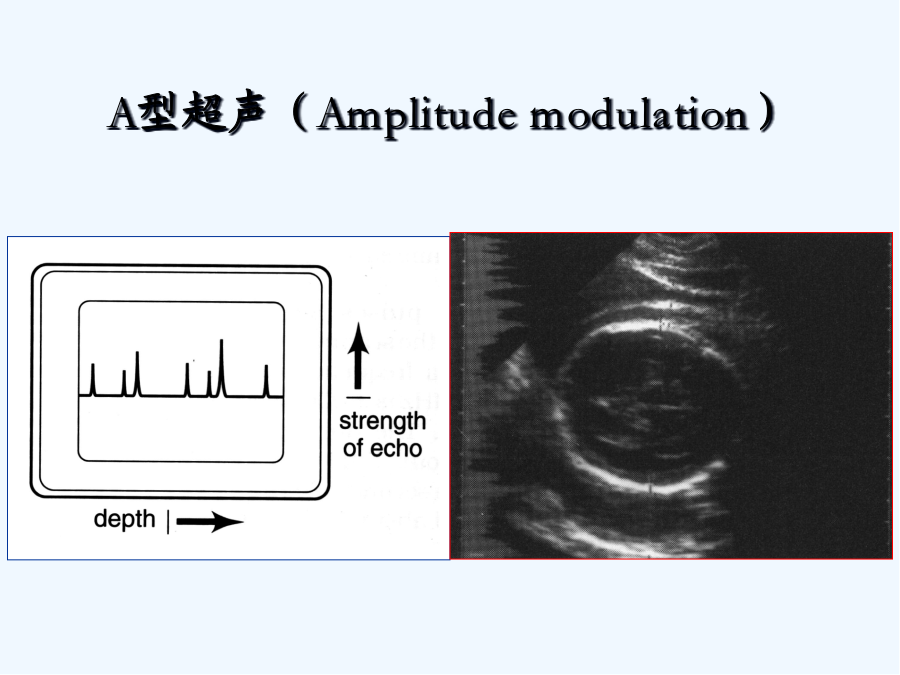

公共课程超声基本图像解读超声定义超声的种类A型超声（Amplitudemodulation）B型超声（Brightnessmodulation）M型（Time-motionmode）D型（Dopplermode）多普勒效应（Doppler）超声在探测移动目标时，其回声的频率会发生变化。利用多普勒效应可检测血管内有无血流、血流的方向和血流速度。彩色多普勒（ColorDoppler）能量多普勒（PowerDoppler）大家学习辛苦了，还是要坚持频谱多普勒（SpectralDoppler）组织多普勒三维超声（3DUS）3/6/20253/6/2025超声成像原理超声成像设备主要组成传统超声成像过程各种探头（换能器）声照射指电脉冲经探头压电晶体产生超声脉冲沿声轴向前发射。声束的扫查及不同探头形成的声像图ACOUSTICIMPEDANCEINTERFACEMATERIALS&ECHOSTRENGTHSoftTissuetoMuscle-Weak(1%)FattoSoftTissue–Weak(1%)SoftTissuetoBone-Medium(50%)BloodtoPlaque–Medium(50%)SoftTissuetoAir-VeryStrong(100%)RESOLUTIONvs.PENETRATION3/6/20253/6/20253/6/20253/6/2025333/6/20253/6/20253/6/2025常用的体位冠状断面图像上字符的意义3/6/20253/6/2025图像分析方法大小位置外形、形态包膜、壁边界内部回声后方回声跟周边组织的关系3/6/20253/6/20253/6/20253/6/20253/6/20253/6/20253/6/20253/6/2025心血管疾病诊断分析法3/6/20253/6/20253/6/20253/6/20253/6/20253/6/20253/6/2025
