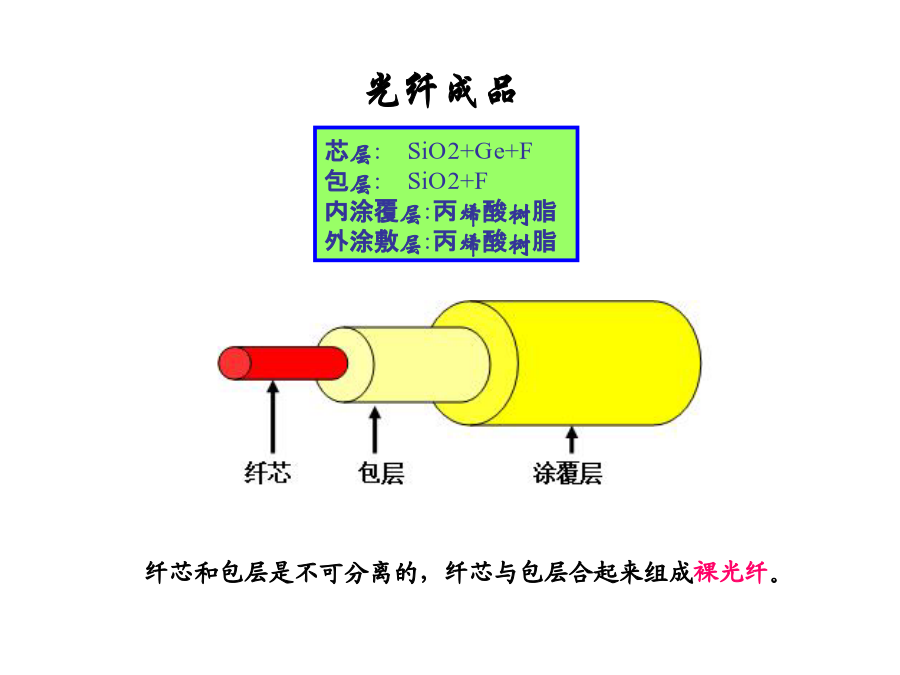

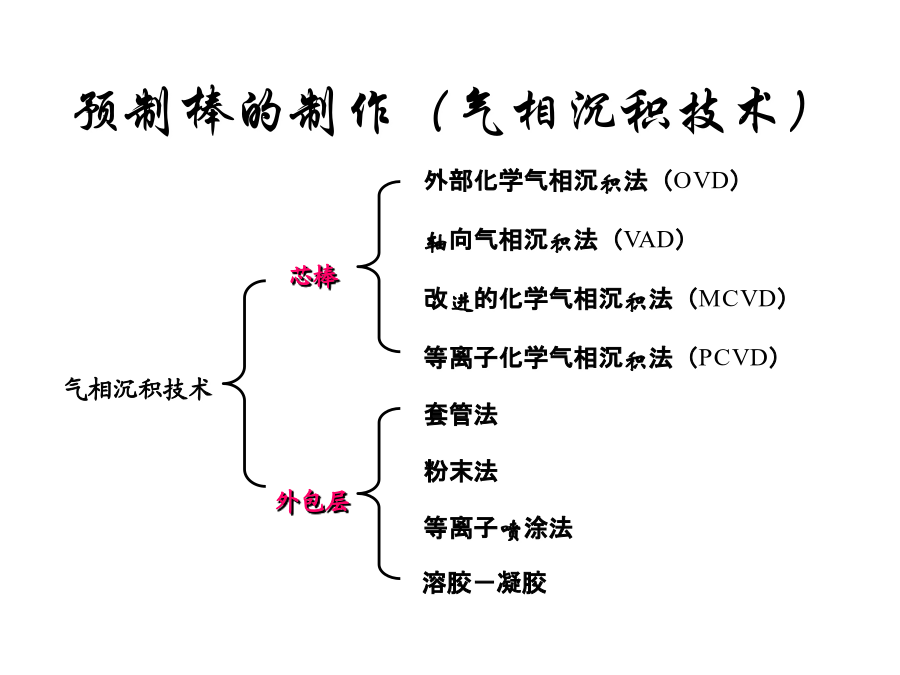

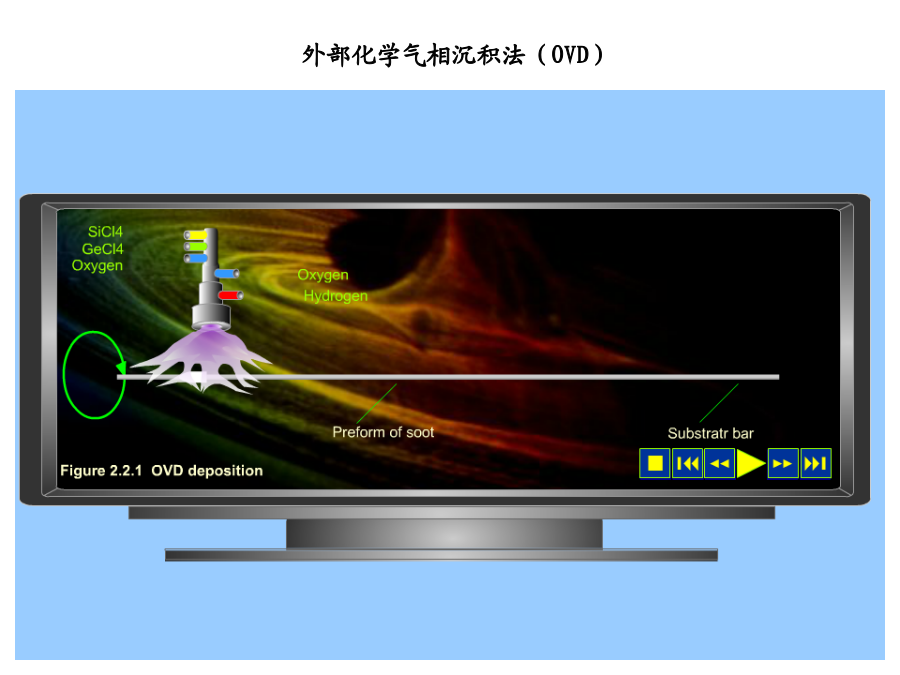

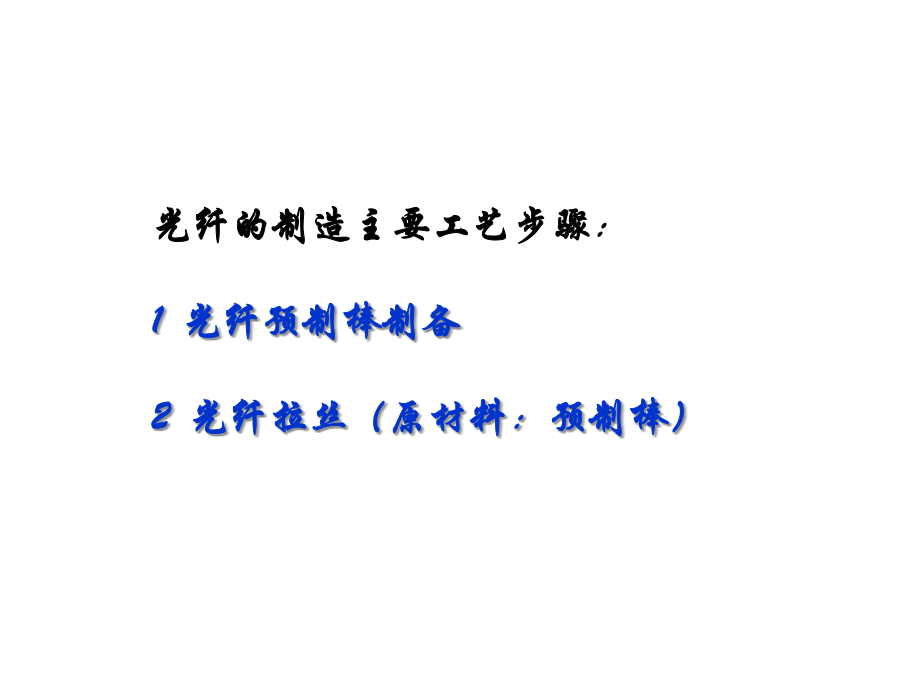

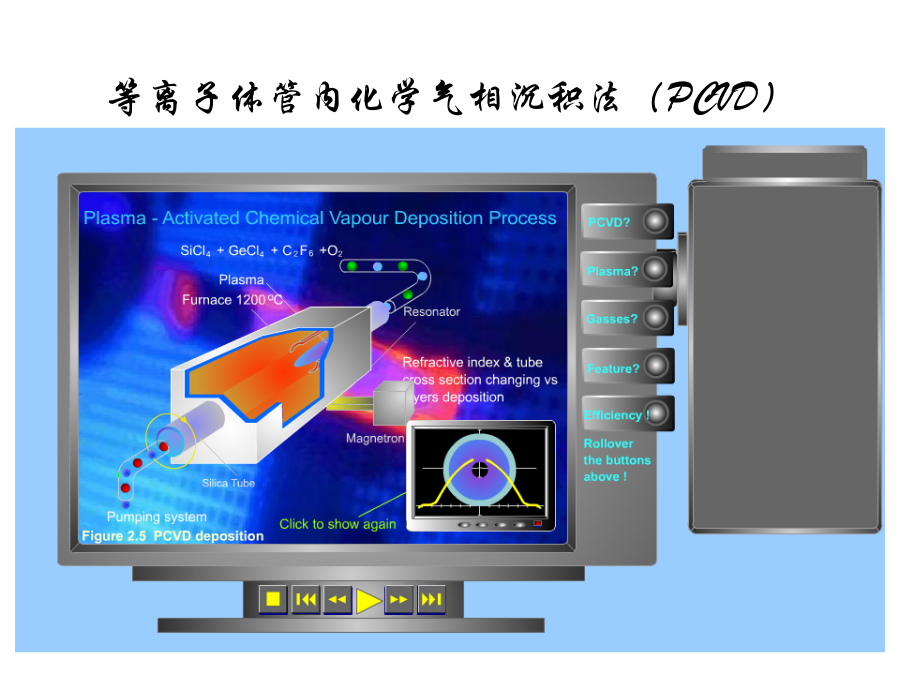

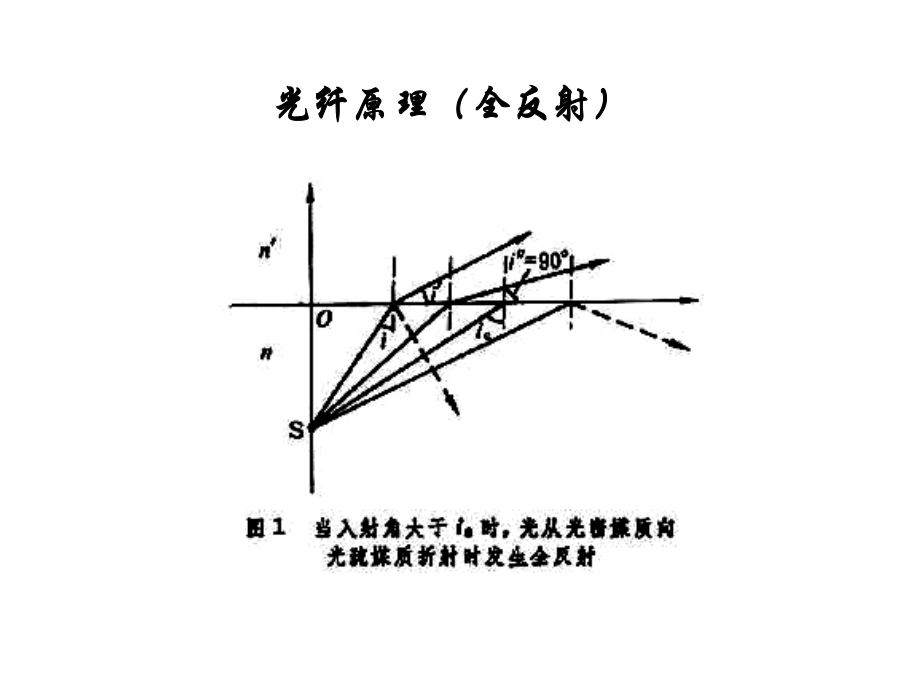

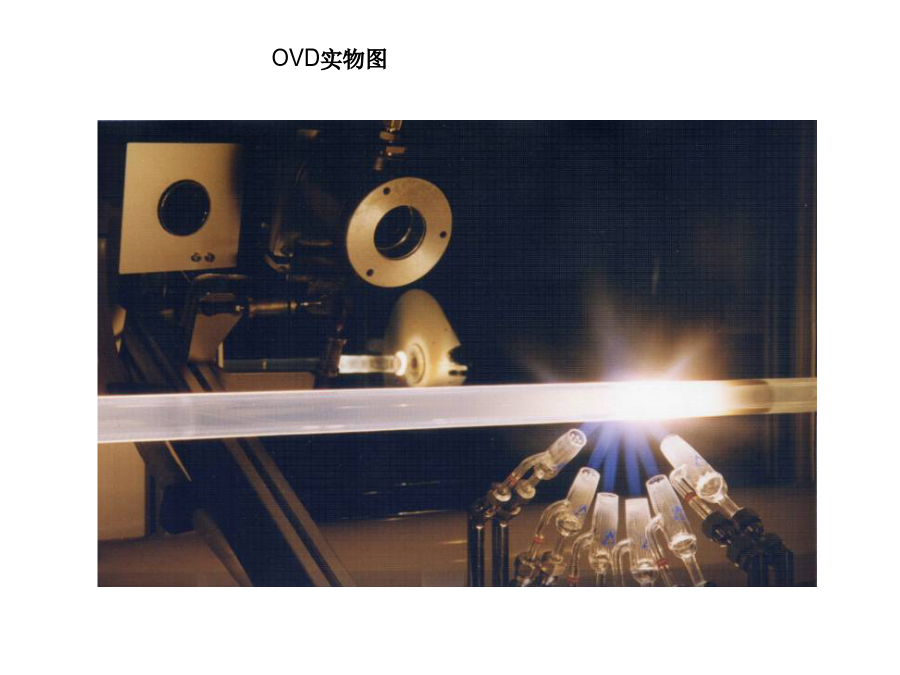

光纤的制造纤芯和包层是不可分离的，纤芯与包层合起来组成裸光纤。光纤原理（全反射）光纤的制造主要工艺步骤：1光纤预制棒制备2光纤拉丝（原材料：预制棒）预制棒的制作（气相沉积技术）外部化学气相沉积法（OVD）OVD实物图等离子体管内化学气相沉积法（PCVD）经PCVD沉积好的管子在熔缩车床上熔缩成一实心预制棒预制棒拉丝预制棒经拉丝，被拉成125µm粗细的光纤，并涂上二层树脂以保护光纤的强度。普通光纤拉丝塔特种光纤拉丝塔光纤直径控制原理已知在正常状态，若预制棒的馈送速度为V送，光纤的拉丝速度为V拉,预制棒的外径为D，裸光纤的外径为d。熔化前的棒体容积：[π*(D/2）²](*V送*t)等于熔化拉丝后光纤的容积：[π*(d/2）²](*V拉*t)化简后关系：V拉=V送*D²/d²预制棒的预处理拉丝塔工艺控制过程拉丝塔主要部件介绍（送棒机构）拉丝塔各部件介绍（拉丝炉）UV胶拉丝塔各部件介绍（光固装置）筛选工艺及设备简介（筛选设备）经过强度试验后，合格光纤将进行传输性能和几何性能的测试。张力测量轮拉丝工序的安全防护措施拉丝工序的主要辅料及工具拉丝操作步骤一（动力供给）拉丝操作步骤二（拉丝炉升温）2.预制棒进给在把棒的顶端套两个喉箍用三角卡盘夹好预制棒把棒，并用2公斤的力矩扳手将预制棒卡紧。（如听到咔嗒一声即松，不得继续用力以免夹裂把棒）去掉炉底塞，关闭拉丝炉底门揭开炉顶盖在预制棒进给机构的开关盒上按下[寸动下降]以降低预制棒。2.预制棒进给降低预制棒，新棒以起始端为零点，拉过丝的旧棒以其与拉丝炉顶相切处的外径大约为10mm作为零点，按住[复位]键清零，开始记数在上述条件下将预制棒插入拉丝炉263mm。降低预制棒的同时应检查预制棒不能碰到拉丝炉。目测预制棒与拉丝炉的间隙。当发现其偏离中心位置时，用手动控制盒上的〔XY位置调整〕按钮进行调整拉丝操作步骤二（拉丝炉升温）拉丝操作步骤三（穿丝）拉丝操作步骤三（穿丝）拉丝操作步骤三（穿丝）拉丝操作步骤四（涂覆和加速）拉丝操作步骤四（涂覆和加速）拉丝操作步骤四（涂覆和加速）拉丝操作步骤四（涂覆和加速）拉丝操作步骤五（拉丝终止）拉丝操作步骤五（拉丝终止）无
