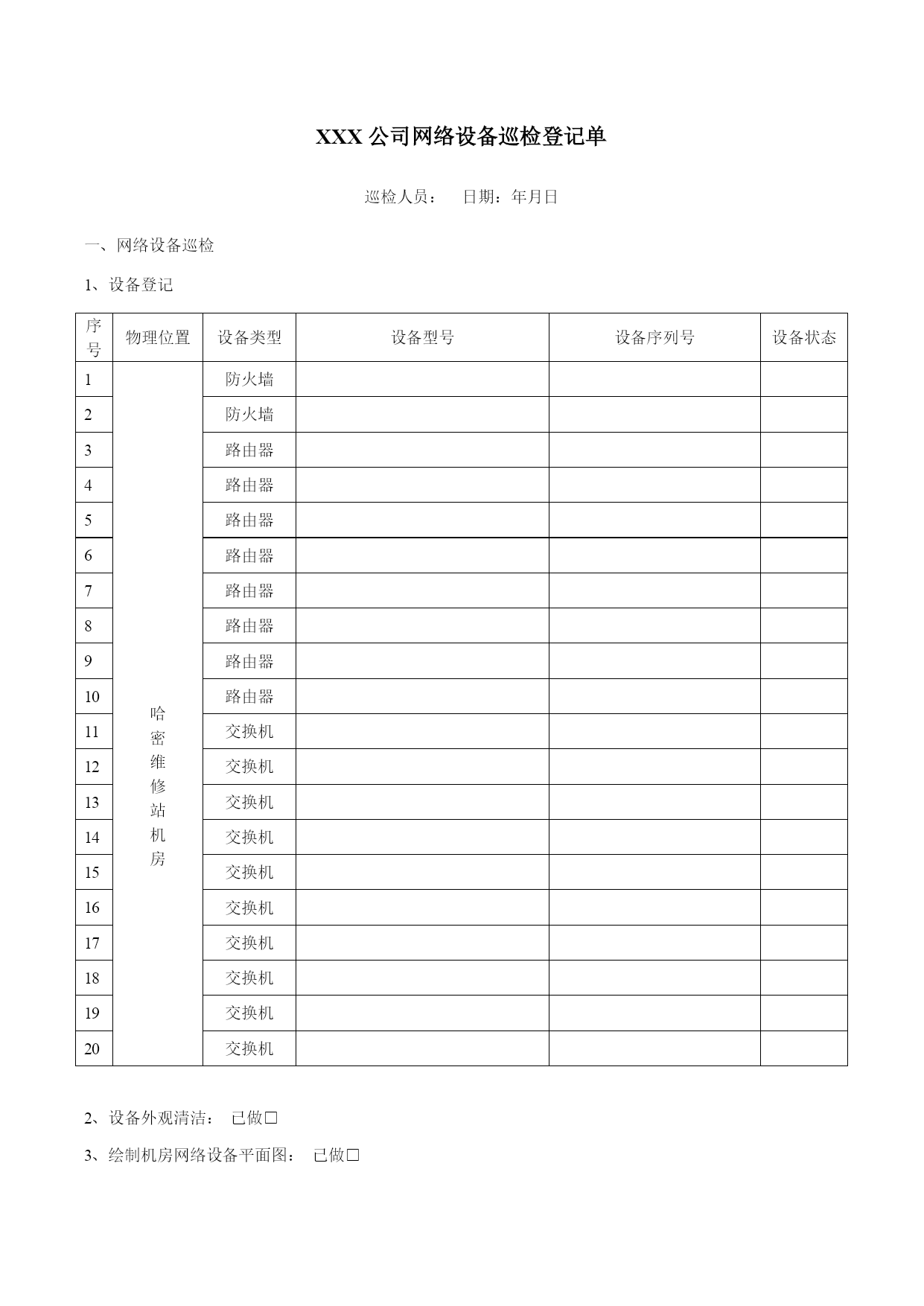

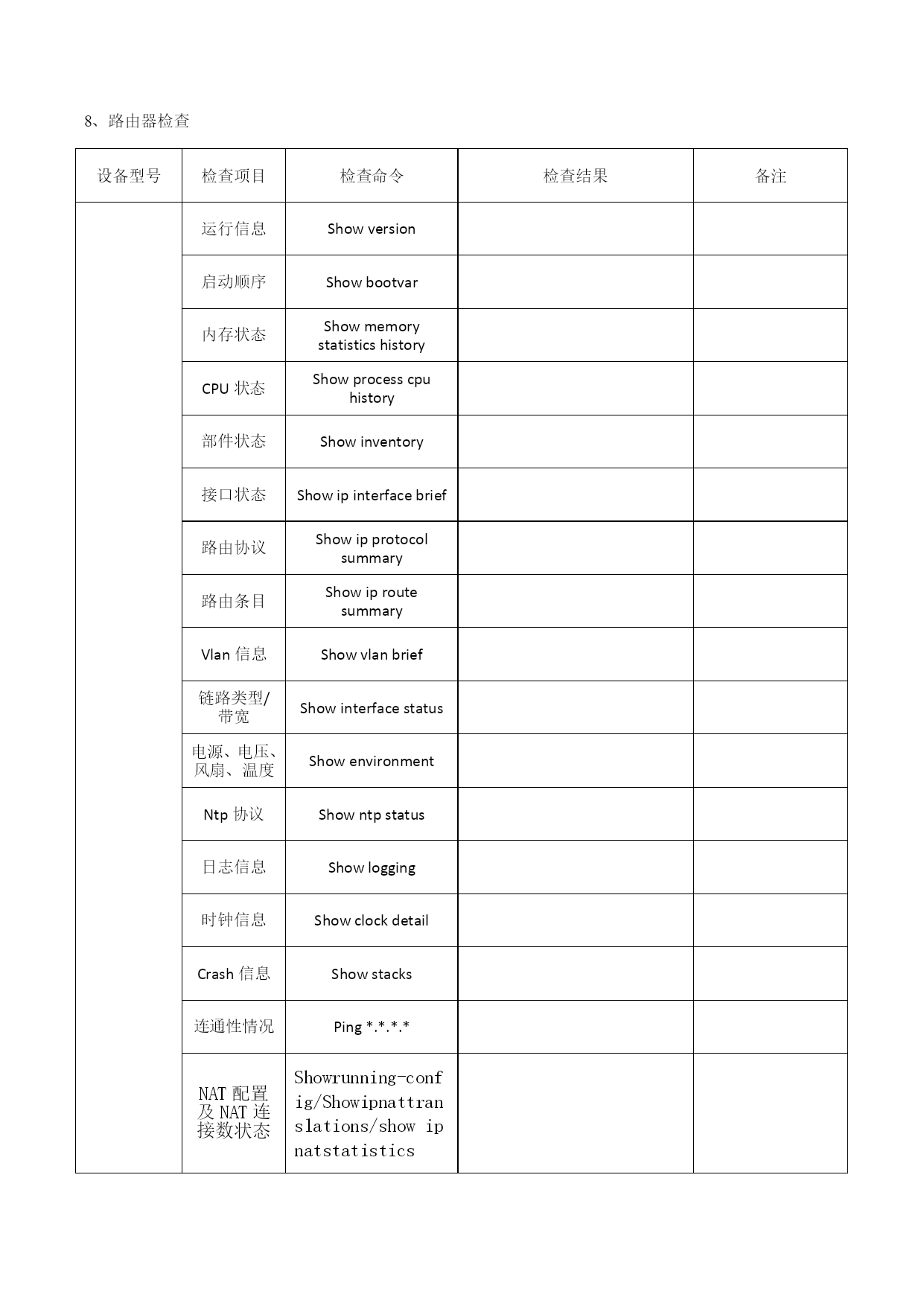

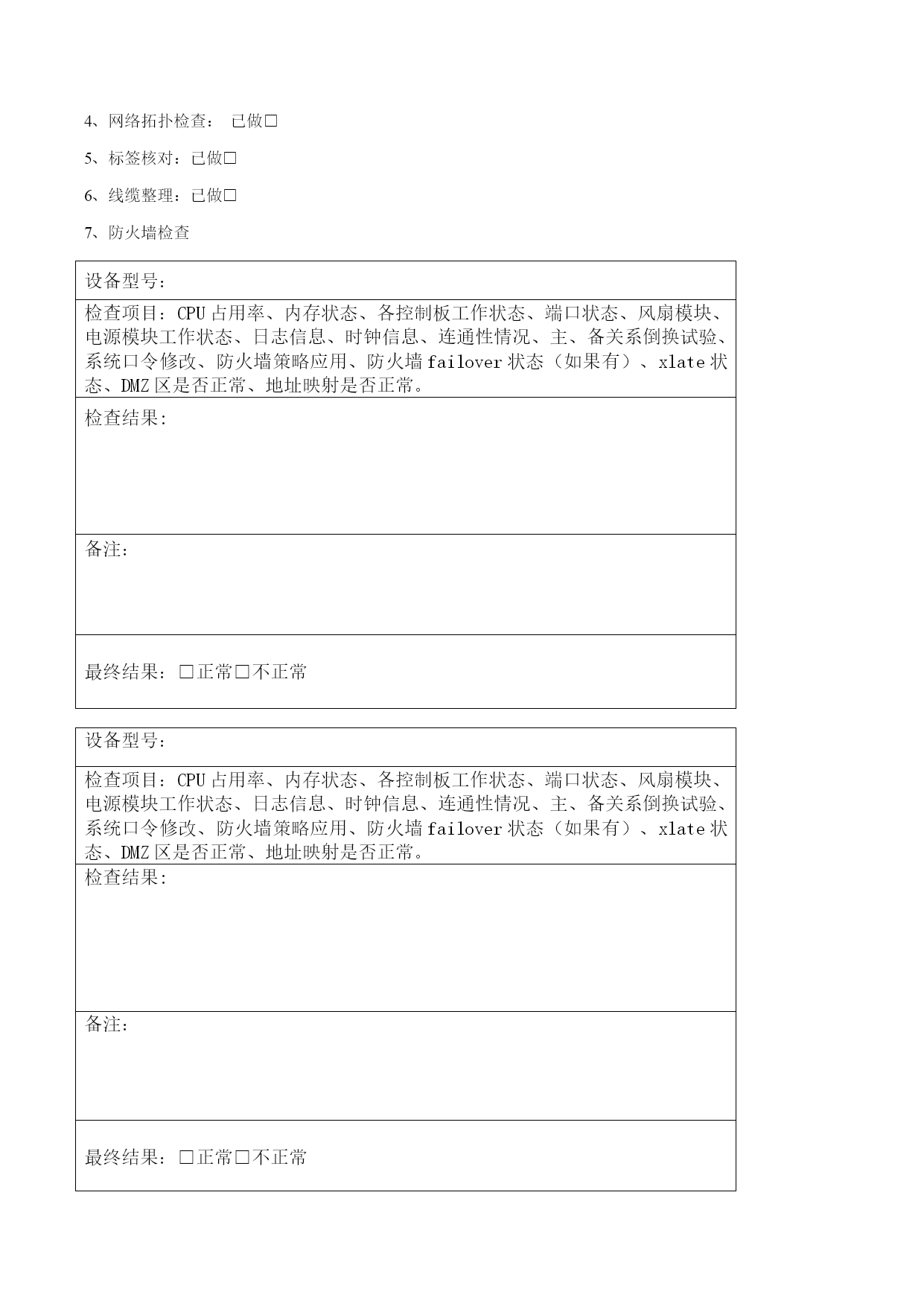

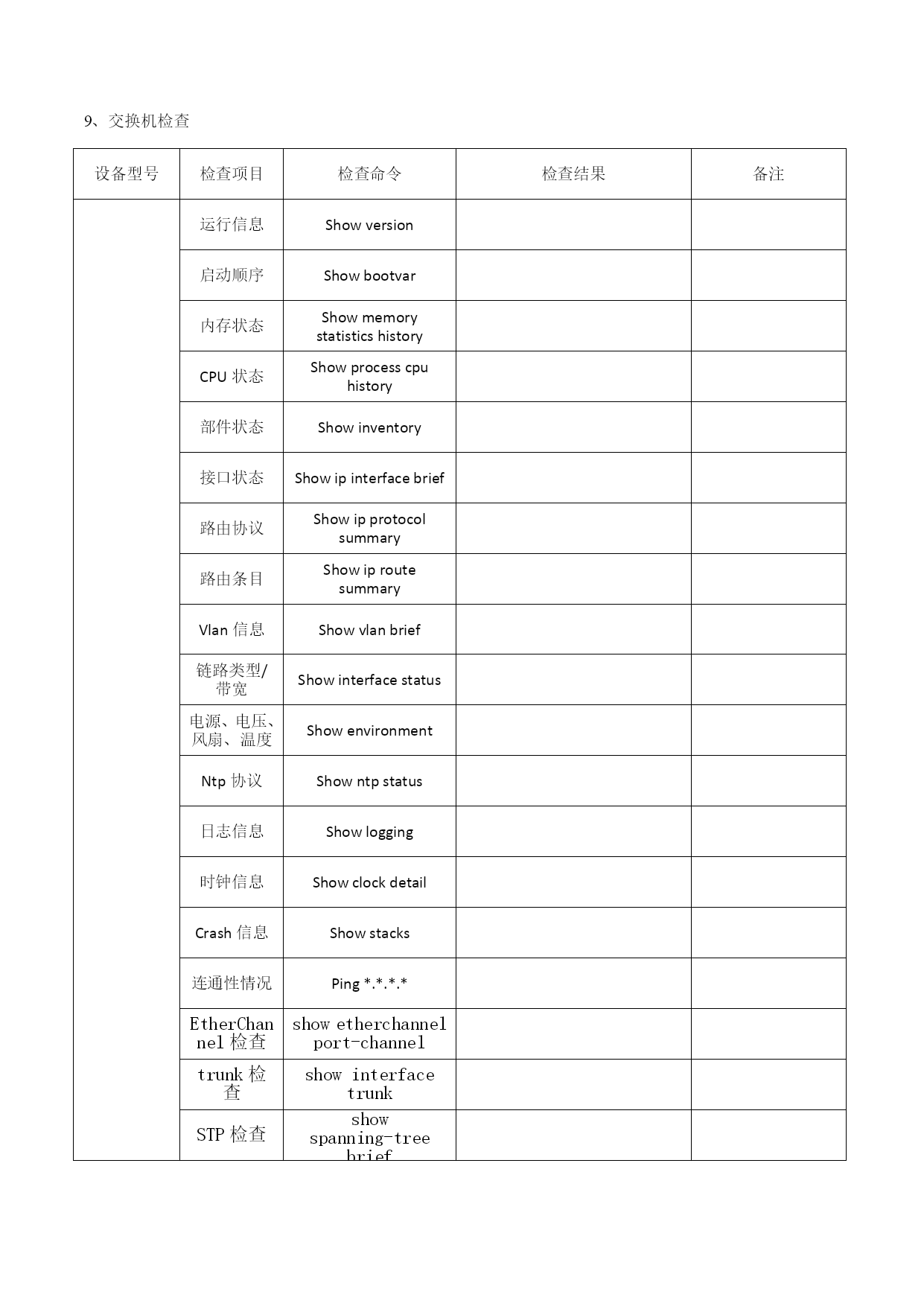

网络设备巡检表优质资料(可以直接使用，可编辑优质资料，欢迎下载）XXX公司网络设备巡检登记单巡检人员：日期：年月日一、网络设备巡检1、设备登记序号物理位置设备类型设备型号设备序列号设备状态哈密维修站机房防火墙防火墙路由器路由器路由器路由器路由器路由器路由器路由器交换机交换机交换机交换机交换机交换机交换机交换机交换机交换机2、设备外观清洁：已做□3、绘制机房网络设备平面图：已做□4、网络拓扑检查：已做□5、标签核对：已做□6、线缆整理：已做□7、防火墙检查设备型号：检查项目：CPU占用率、内存状态、各控制板工作状态、端口状态、风扇模块、电源模块工作状态、日志信息、时钟信息、连通性情况、主、备关系倒换试验、系统口令修改、防火墙策略应用、防火墙failover状态（如果有）、xlate状态、DMZ区是否正常、地址映射是否正常。检查结果:备注：最终结果：□正常□不正常设备型号：检查项目：CPU占用率、内存状态、各控制板工作状态、端口状态、风扇模块、电源模块工作状态、日志信息、时钟信息、连通性情况、主、备关系倒换试验、系统口令修改、防火墙策略应用、防火墙failover状态（如果有）、xlate状态、DMZ区是否正常、地址映射是否正常。检查结果:备注：最终结果：□正常□不正常8、路由器检查设备型号检查项目检查命令检查结果备注运行信息Showversion启动顺序Showbootvar内存状态ShowmemorystatisticshistoryCPU状态Showprocesscpuhistory部件状态Showinventory接口状态Showipinterfacebrief路由协议Showipprotocolsummary路由条目ShowiproutesummaryVlan信息Showvlanbrief链路类型/带宽Showinterfacestatus电源、电压、风扇、温度ShowenvironmentNtp协议Showntpstatus日志信息Showlogging时钟信息ShowclockdetailCrash信息Showstacks连通性情况Ping*.*.*.*NAT配置及NAT连接数状态Showrunning-config/Showipnattranslations/showipnatstatistics9、交换机检查设备型号检查项目检查命令检查结果备注运行信息Showversion启动顺序Showbootvar内存状态ShowmemorystatisticshistoryCPU状态Showprocesscpuhistory部件状态Showinventory接口状态Showipinterfacebrief路由协议Showipprotocolsummary路由条目ShowiproutesummaryVlan信息Showvlanbrief链路类型/带宽Showinterfacestatus电源、电压、风扇、温度ShowenvironmentNtp协议Showntpstatus日志信息Showlogging时钟信息ShowclockdetailCrash信息Showstacks连通性情况Ping*.*.*.*EtherChannel检查showetherchannelport-channeltrunk检查showinterfacetrunkSTP检查showspanning-treebrief二、发现的问题三、采取的措施四、设备运维建议甲方确认签字：年月日一、网络拓扑如图1所示，要求计算机、交换机、路由器互通.设:switchA和switchB的f0/5、f0/6在VLAN2.建议按以下步骤配置：1、设置计算机的IP地址和网关；2、设置交换机的IP地址、网关和Trunk;3、设置路由器的IP和动态路由；4、测试各点的联通性。图1第一题图二、网络拓扑如图2所示。1、配置路由器到网络各点可通。IP地址分配如下:RouterAf0/0:10。65。1.2RouterAf0/1：10。66.1。2RouterAs0/1：10。68.1。2RouterBs0/0：10.78。1.1RouterBs0/1：10.69。1。2RouterBf0/0:10。70。1。2SWA:10。65。1.8gateway:10。65。1。2PCA:10。65。1.1gateway:10。65.1。2PCC:10。69。1。1gateway：10。69.1。2PCD:10.70.1.1gateway:10。70
