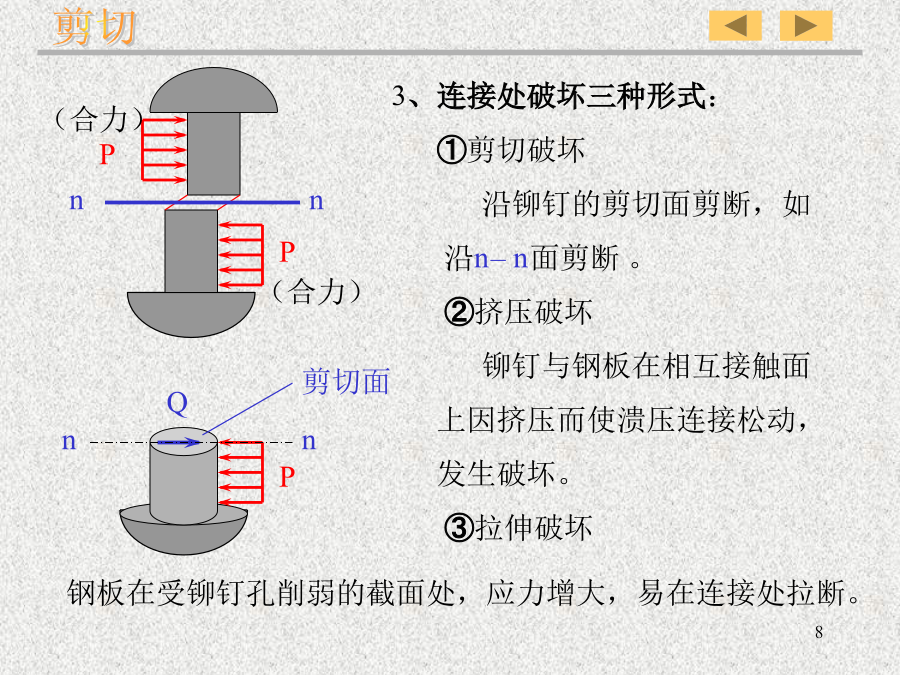

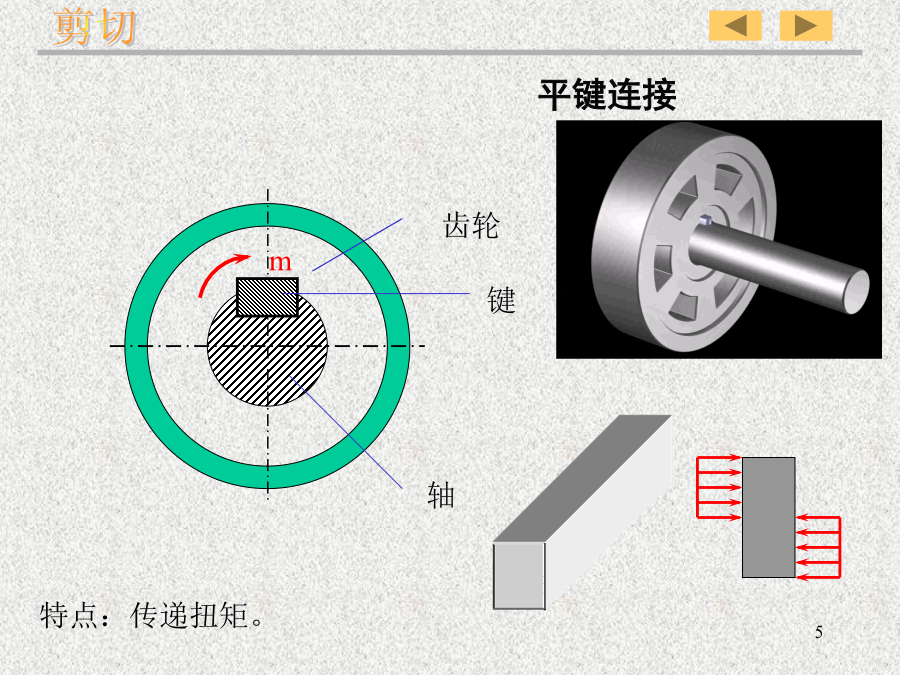

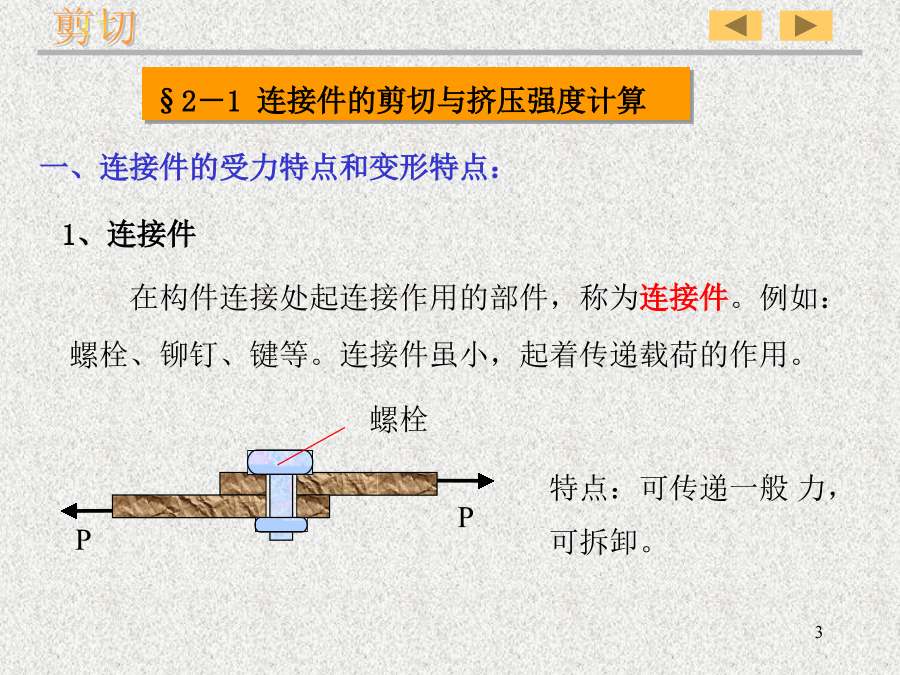

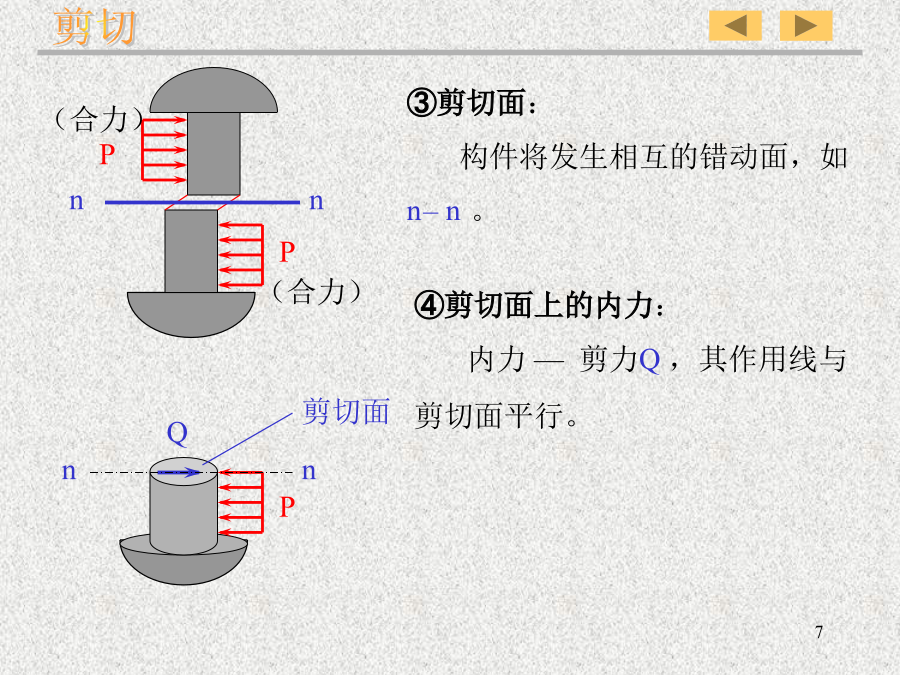

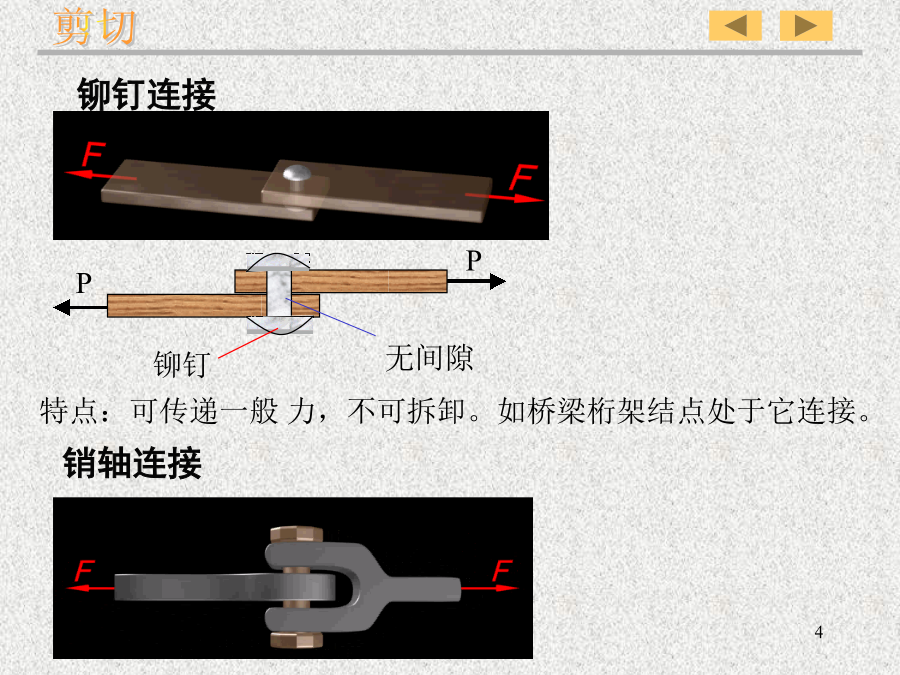

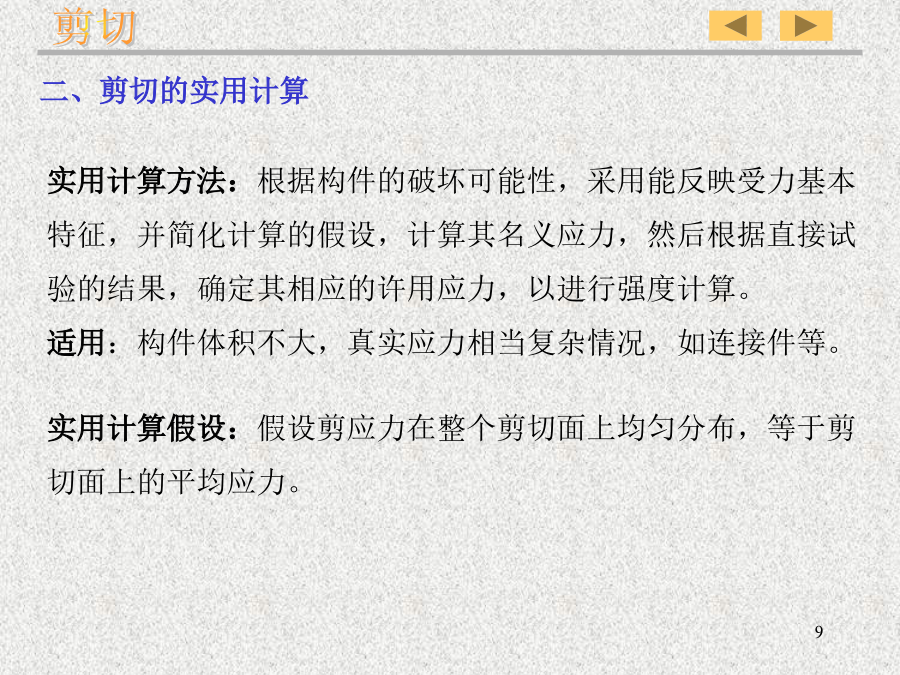

材料力学第二章剪切与挤压§2－1连接件的剪切与挤压强度计算铆钉连接剪切2、受力特点和变形特点：剪切剪切剪切剪切例1(书例2.14)解：例2(书例2.15)例3(书例2.16)FoyFoy三、挤压的实用计算实际挤压面2、挤压面积：接触面在垂直Pbs方向上的投影面的面积。2)校核键的挤压强度例4(书例2.17)题目同书例2.14有效挤压面剪切为充分利用材料，切应力和挤压应力应满足五、应用[习题1]图示接头，受轴向力F作用。已知F=50kN，b=150mm，δ=10mm，d=17mm，a=80mm，[σ]=160MPa，[τ]=120MPa，[σbs]=320MPa，铆钉和板的材料相同，试校核其强度。2.铆钉的剪切强度剪切剪切[习题3]木接头如图所示，a=b=12cm，d=35cm，c=4.5cm,P=40KN，试求接头的切应力和挤压应力。一、轴向拉压杆的内力及轴力图习题1图示杆的A、B、C、D点分别作用着5P、8P、4P、P的力，方向如图，试画出杆的轴力图。应力的正负规定?三、强度设计准则（StrengthDesignCriterion）：1、等内力拉压杆的弹性定律五、材料在拉伸和压缩时的力学性能1、剪切的实用计算剪切本章结束
