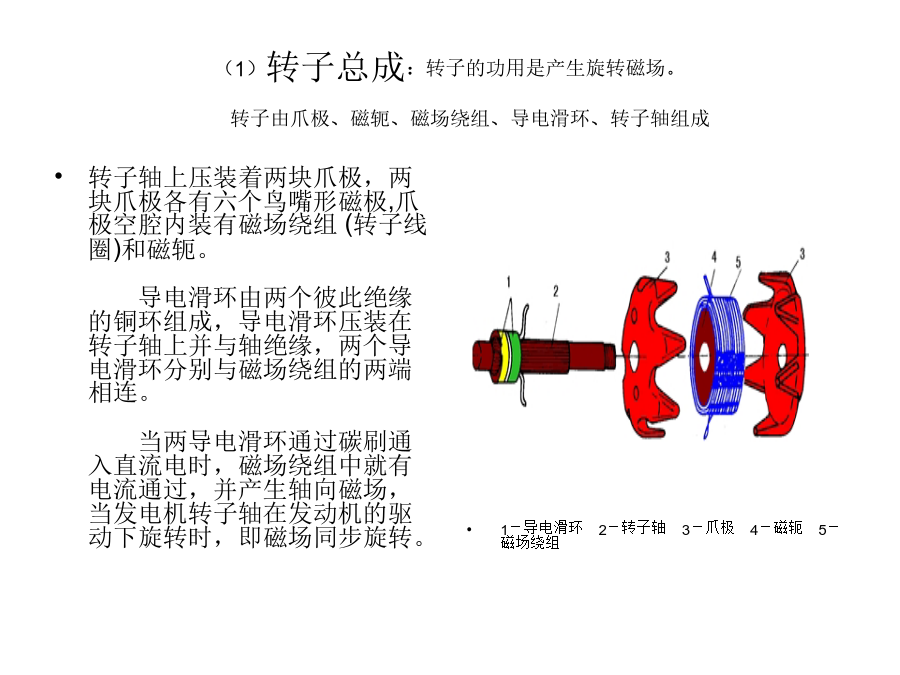

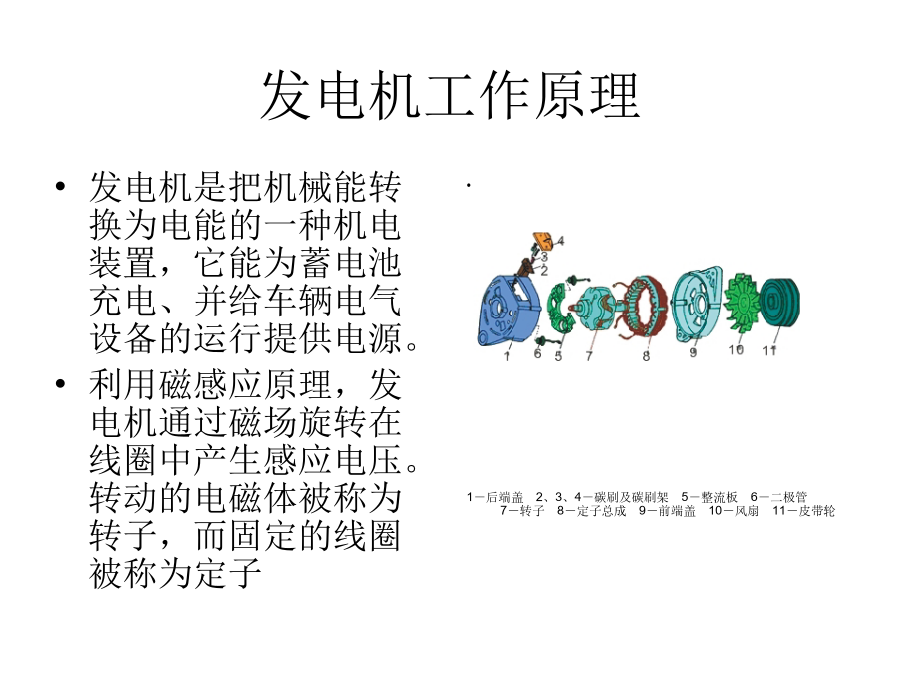

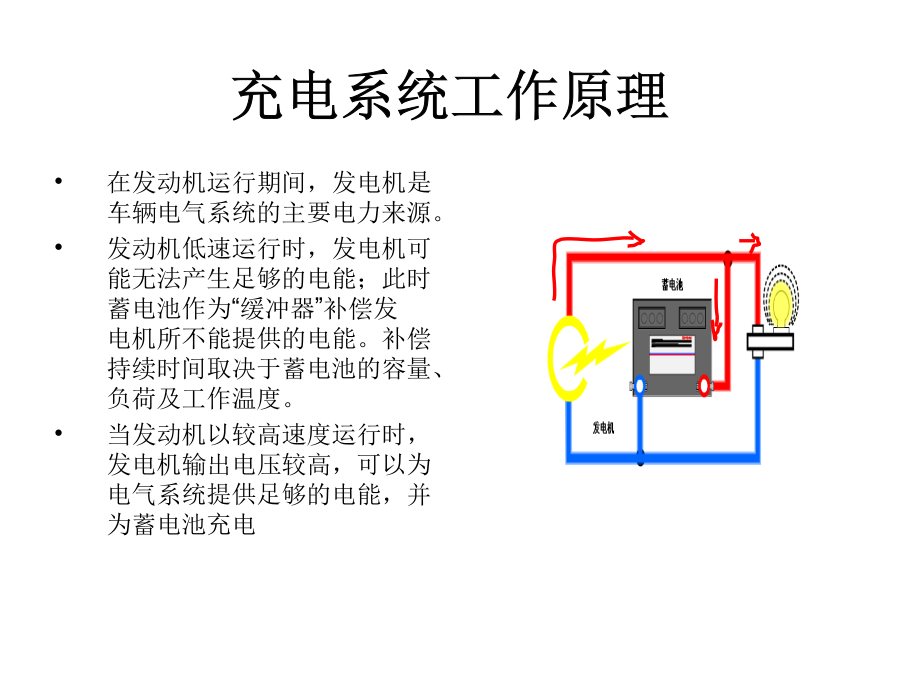

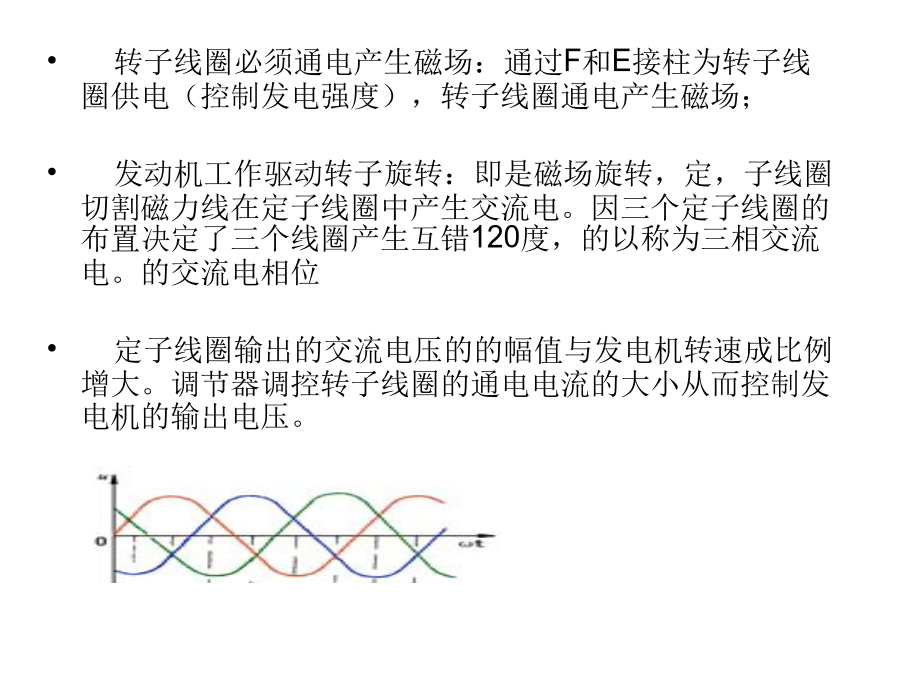

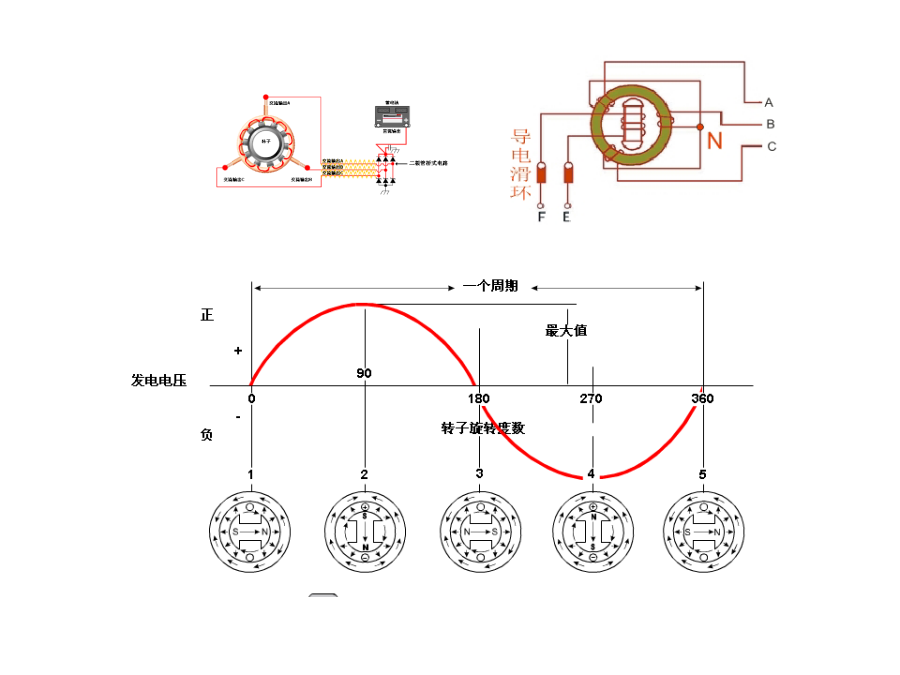

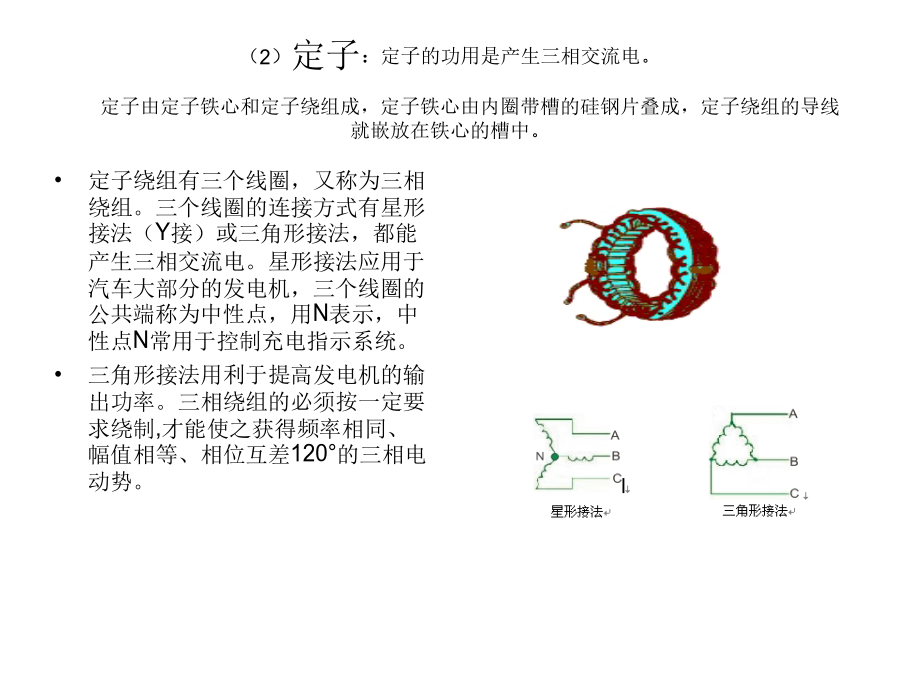

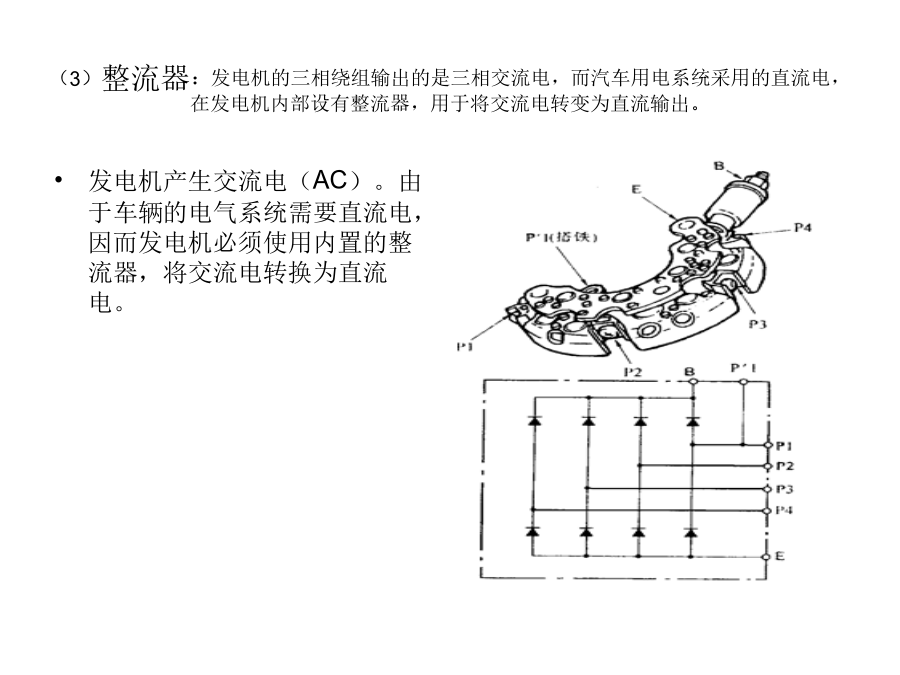

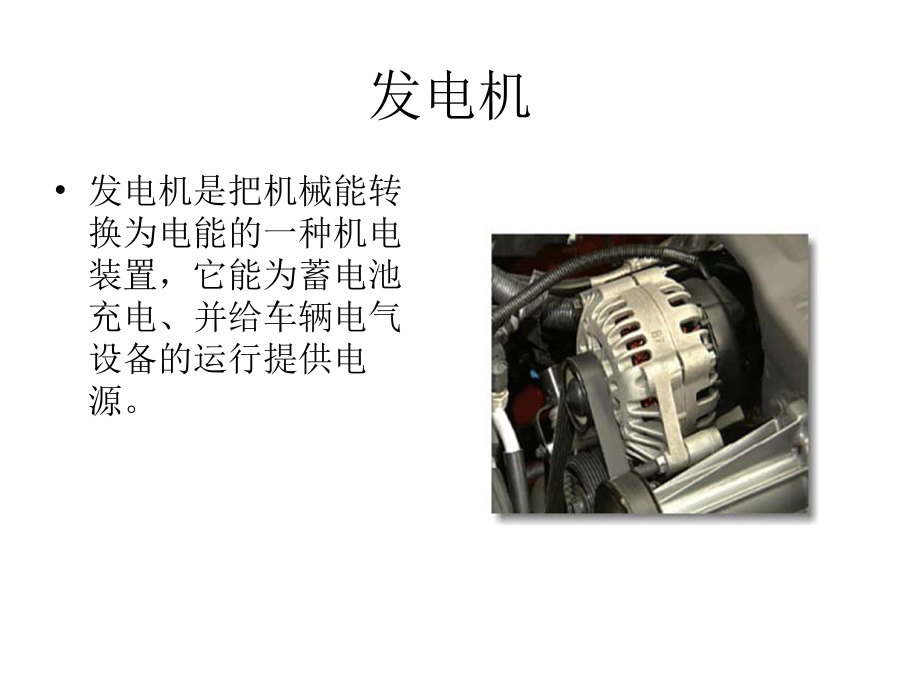

汽车充电系统充电系统工作原理发电机发电机工作原理（1）转子总成：转子的功用是产生旋转磁场。转子由爪极、磁轭、磁场绕组、导电滑环、转子轴组成（2）定子：定子的功用是产生三相交流电。定子由定子铁心和定子绕组成，定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。转子线圈必须通电产生磁场：通过F和E接柱为转子线圈供电（控制发电强度），转子线圈通电产生磁场；发动机工作驱动转子旋转：即是磁场旋转，定，子线圈切割磁力线在定子线圈中产生交流电。因三个定子线圈的布置决定了三个线圈产生互错120度，的以称为三相交流电。的交流电相位定子线圈输出的交流电压的的幅值与发电机转速成比例增大。调节器调控转子线圈的通电电流的大小从而控制发电机的输出电压。（3）整流器：发电机的三相绕组输出的是三相交流电，而汽车用电系统采用的直流电，在发电机内部设有整流器，用于将交流电转变为直流输出。
