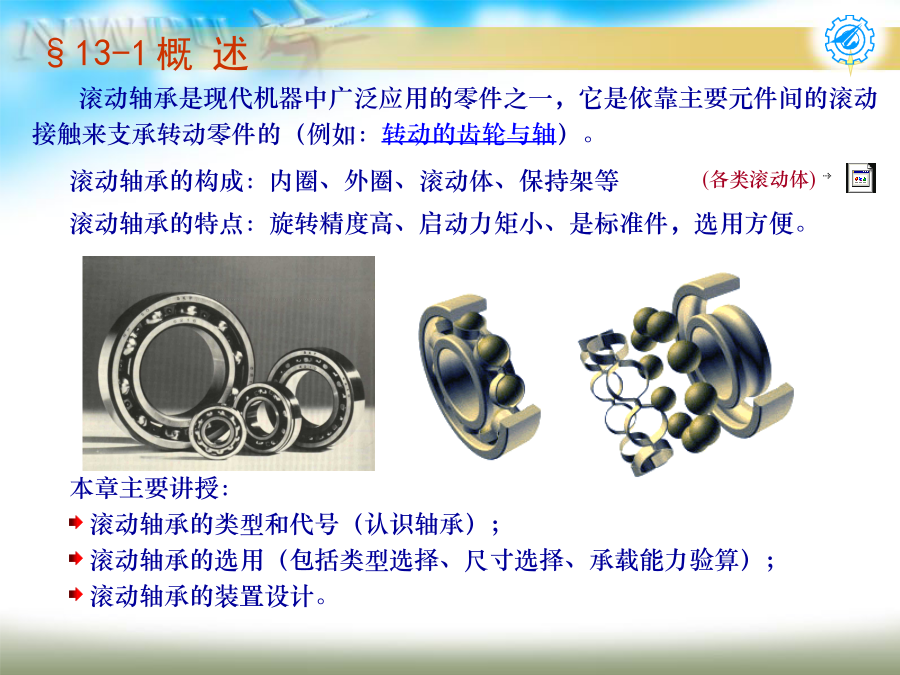

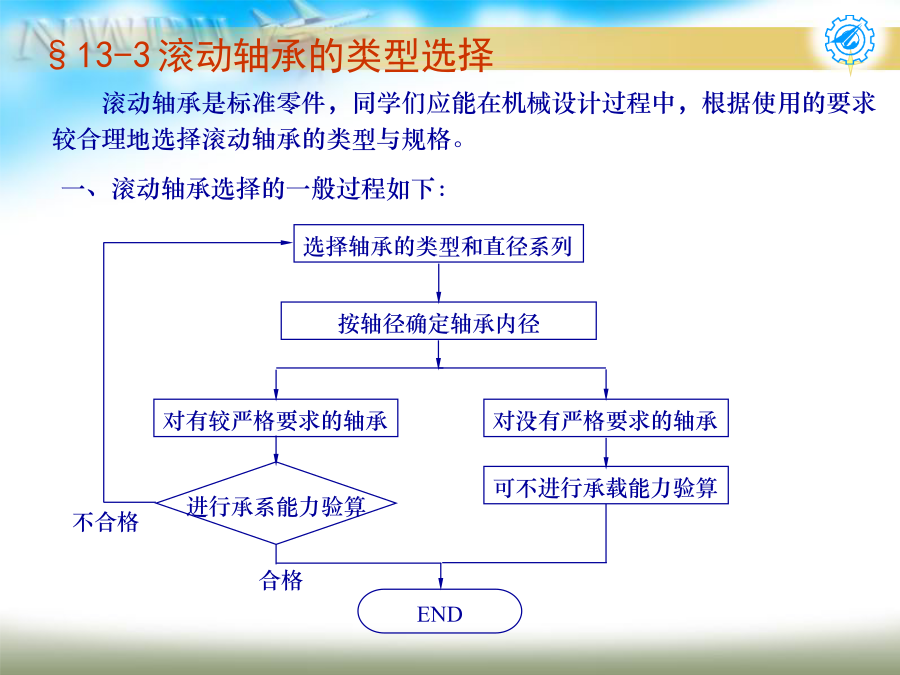

第十三章滚动轴承概述类型和代号1◆按结构形式不同，标准滚动轴承分为:类型和代号3◆内径代号：内径代号×5=内径，如：08表示轴承内径d=5×08=40mm。类型和代号5类型代号表类型选择1类型选择2工作情况1§13-4滚动轴承的工作情况结论：滚动轴承尺寸的选择1滚动轴承尺寸的选择21）疲劳点蚀2）磨损3）胶合4）塑性变形滚动轴承的设计准则：1、一般转动轴承—疲劳点蚀（主要失效形式）—疲劳寿命计算—静强度校核2、不转动、低速或摆动轴承—局部塑性变形（主要失效形式）—只进行静强度计算3、高速轴承—胶合（主要失效形式）—进行疲劳寿命计算—极限转速校核滚动轴承尺寸的选择3滚动轴承尺寸的选择4轴承的载荷-寿命曲线滚动轴承尺寸的选择5例题：图示轴承装置，采用一对7312AC轴承（轴承附加轴向力的计算公式）试求：1）写出该轴承代号中各数字所代表的含义是什么？2）各轴承所受轴向载荷为多少？3）若上述轴承所受的载荷均增加一倍，则轴承寿命与原来相比降低多少（是原来的几倍）？滚动轴承尺寸的选择7滚动轴承尺寸的选择8滚动轴承尺寸的选择9轴承装置的设计1轴承装置的设计2通过轴承与轴和轴承座之间的联接固定，使轴系在机器中有确定的位置。轴承装置的设计3轴承装置的设计4五、滚动轴孔的配合5）与空心轴配合的轴承应取较紧的密合。六、滚动轴承的预紧轴承装置的设计5轴承装置的设计6判断题：1、非液体摩擦滑动轴承主要失效形式是点蚀。（）2、液体动压轴承中，轴的转速越高，则油膜的承载能力越高。（）3、角接触球轴承的派生轴向力Fd是由其支承的轴上的轴向载荷引起的。（）4、滚动轴承的基本额定寿命是指在此载荷作用下轴承工作106时，轴承的90%不发生点蚀。（）5、角接触球轴承的接触角越大，承受轴向载荷的能力就越大。（）选择题：1、流体动压向心滑动轴承，如果达到热平衡时温升过高，则应()重新计算。A.增大ψ减小ηB.减小ψ增大ηC.增大ψ增大ηD.减小ψ减小η2、某角接触球轴承内径为45mm，精度等级为P0级，宽度系列为0系列，直径系列为中系列，接触角为25o，其代号为___________。A.7145ACB.6209C.7209CD.7309AC某传动装置,根据工作条件决定采用一对角接触球轴承(如图),暂定轴承型号为7307AC。已知:试问:所选轴承型号是否合适?(20分)
