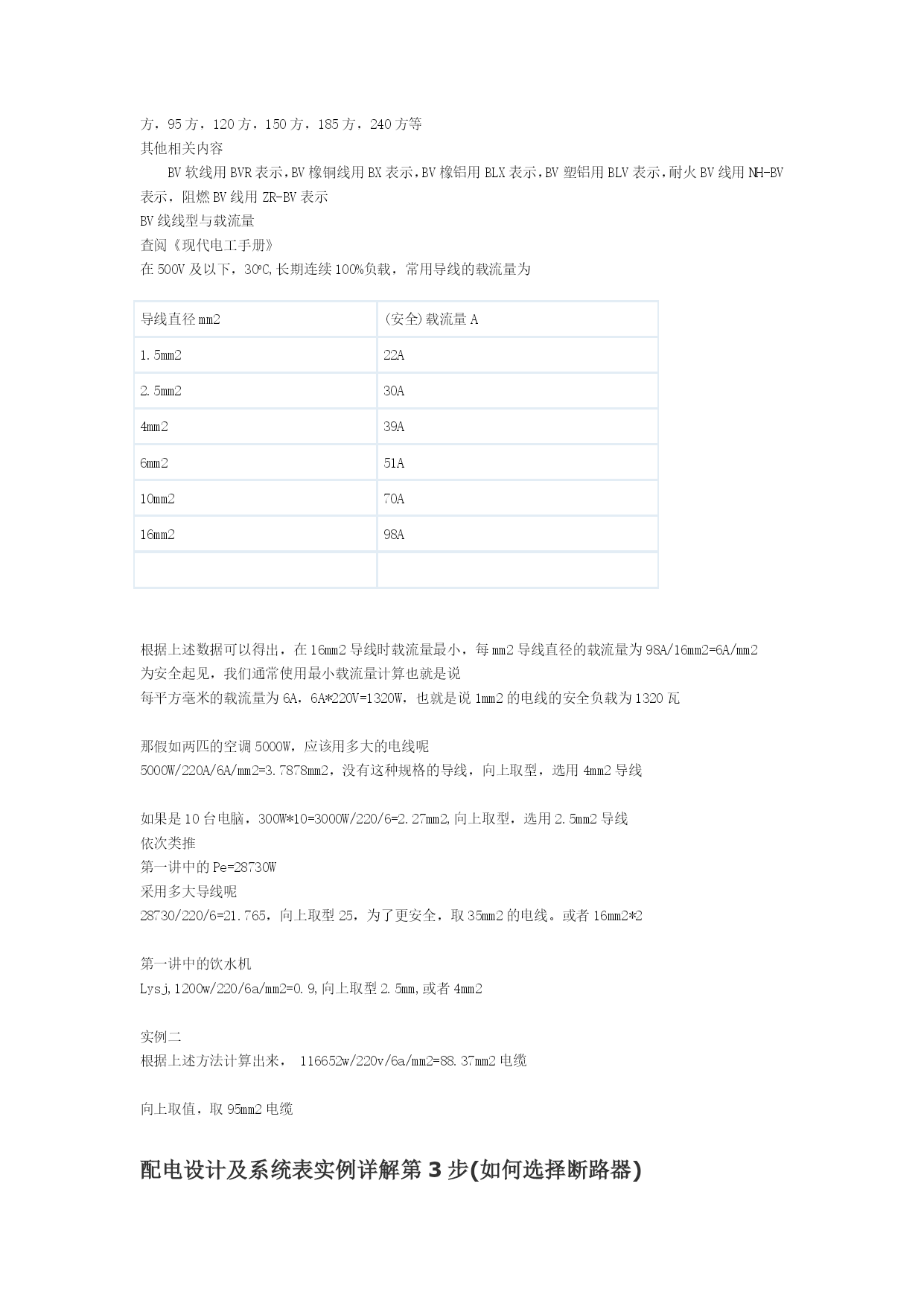

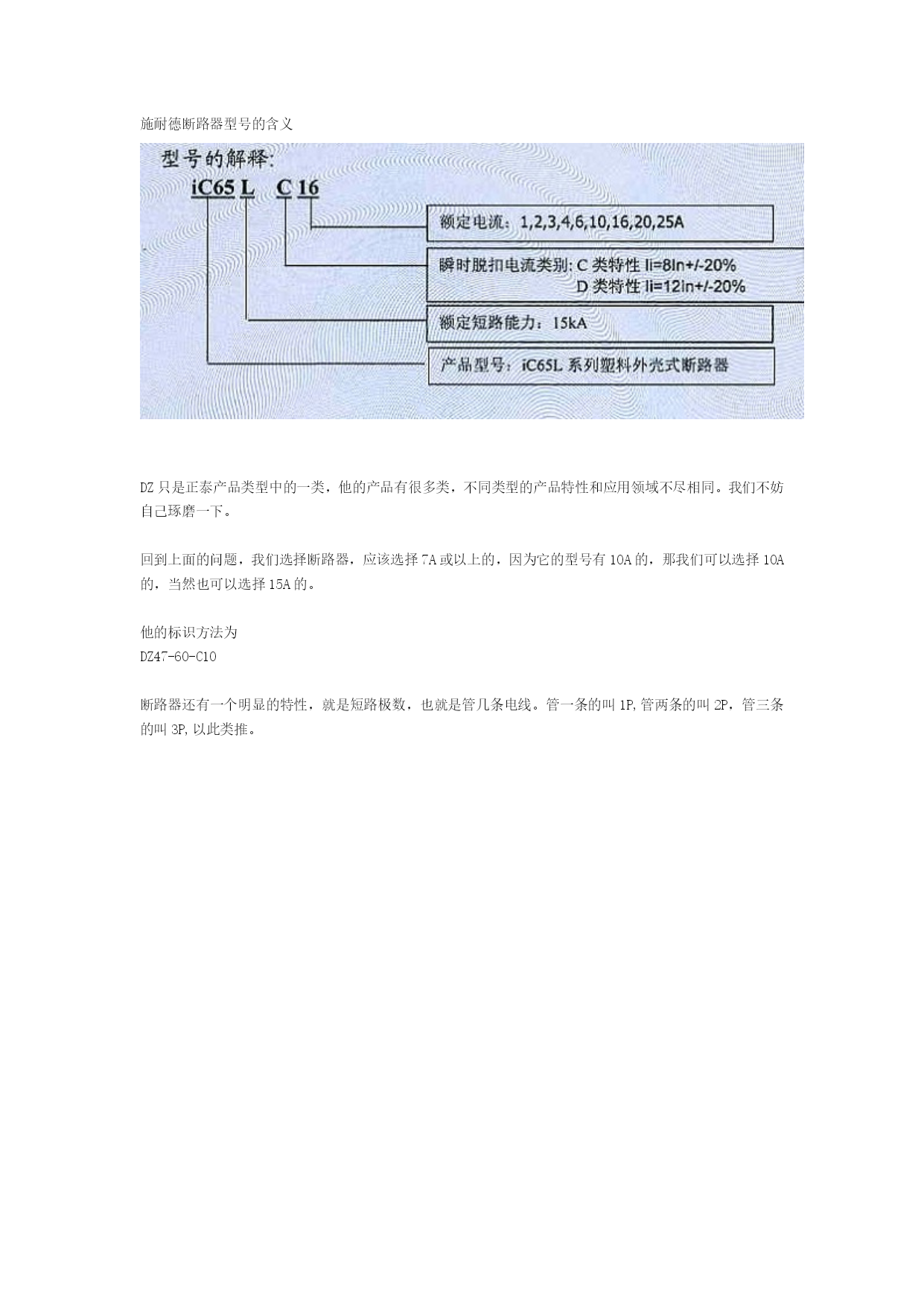

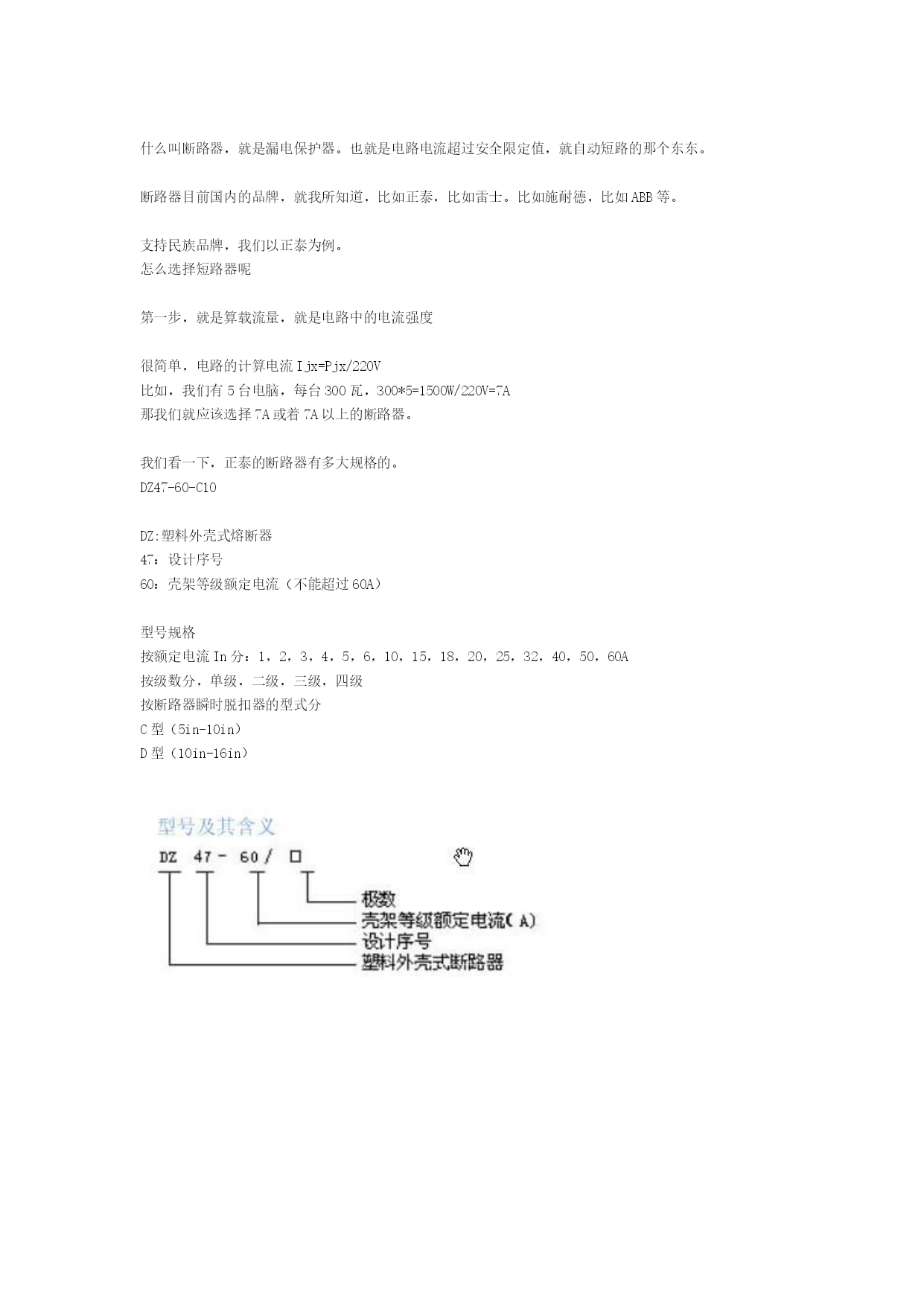

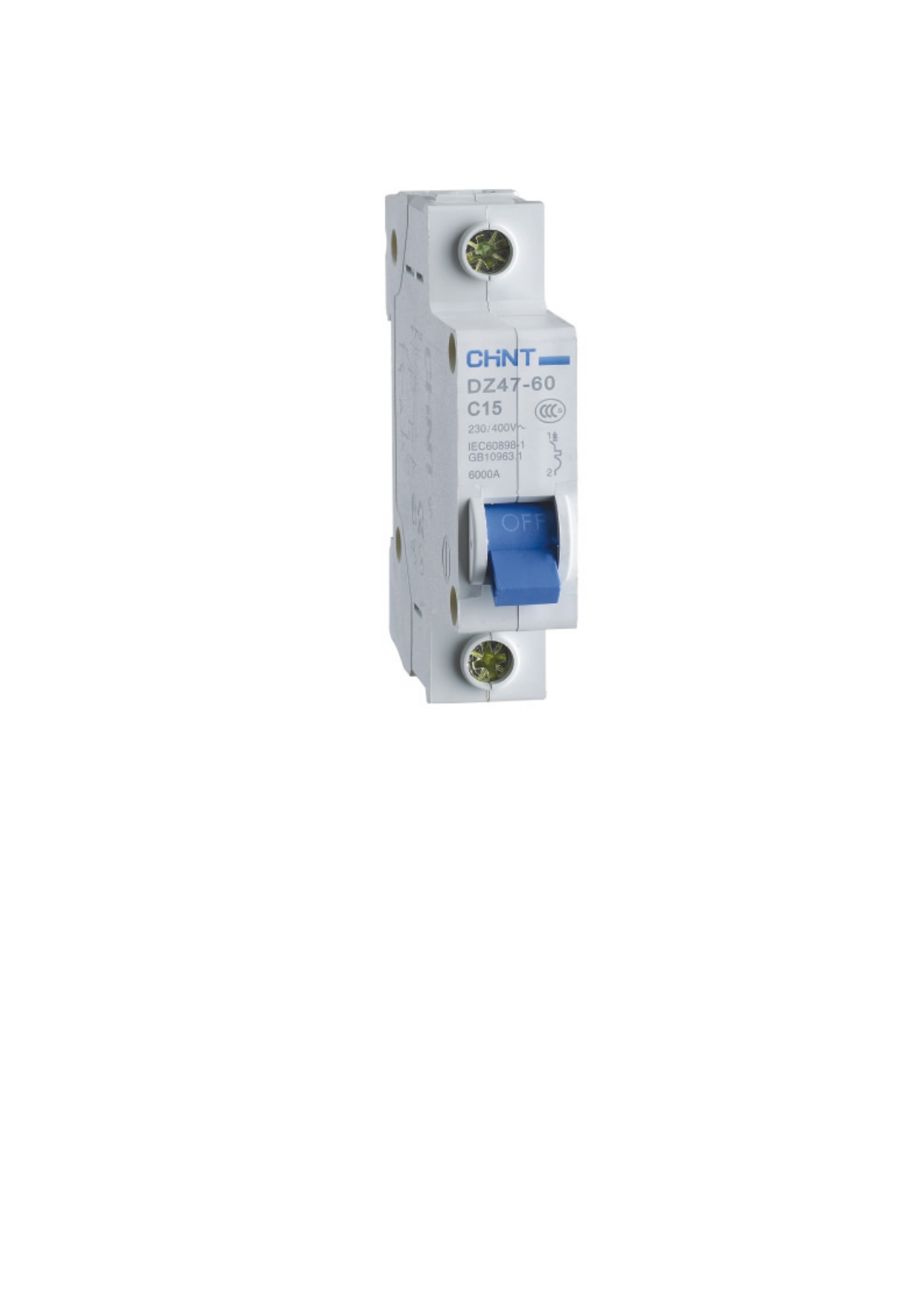

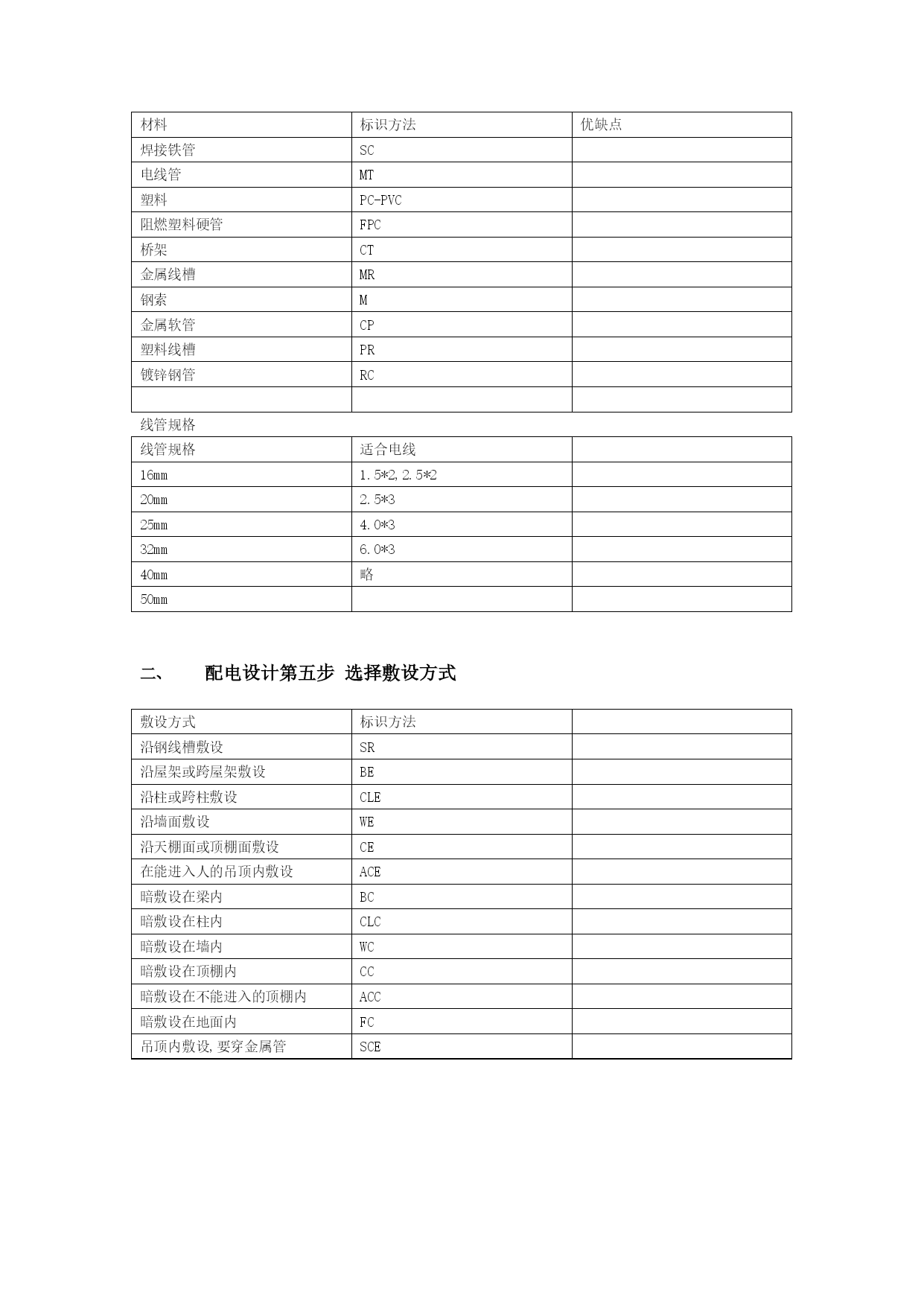

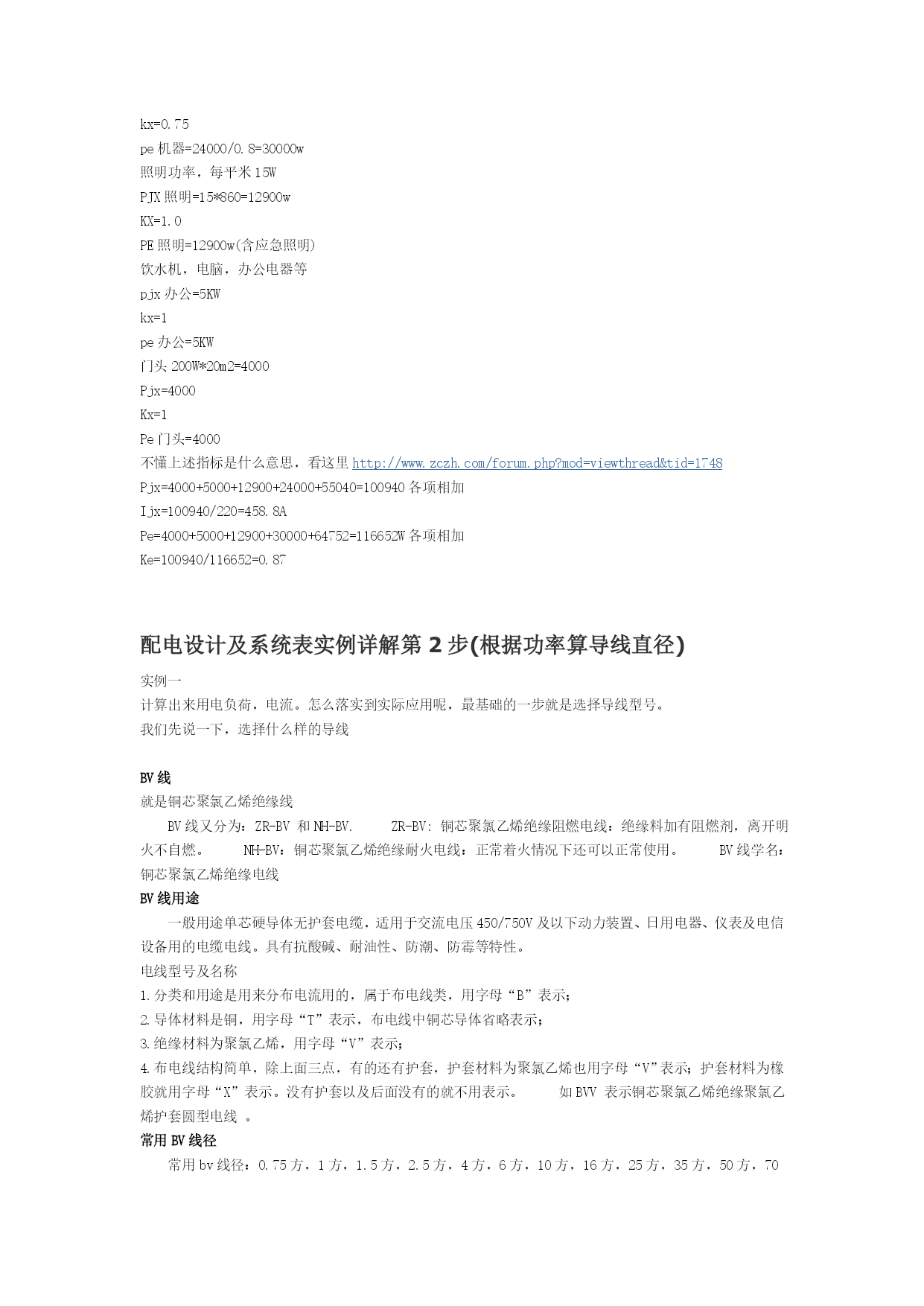

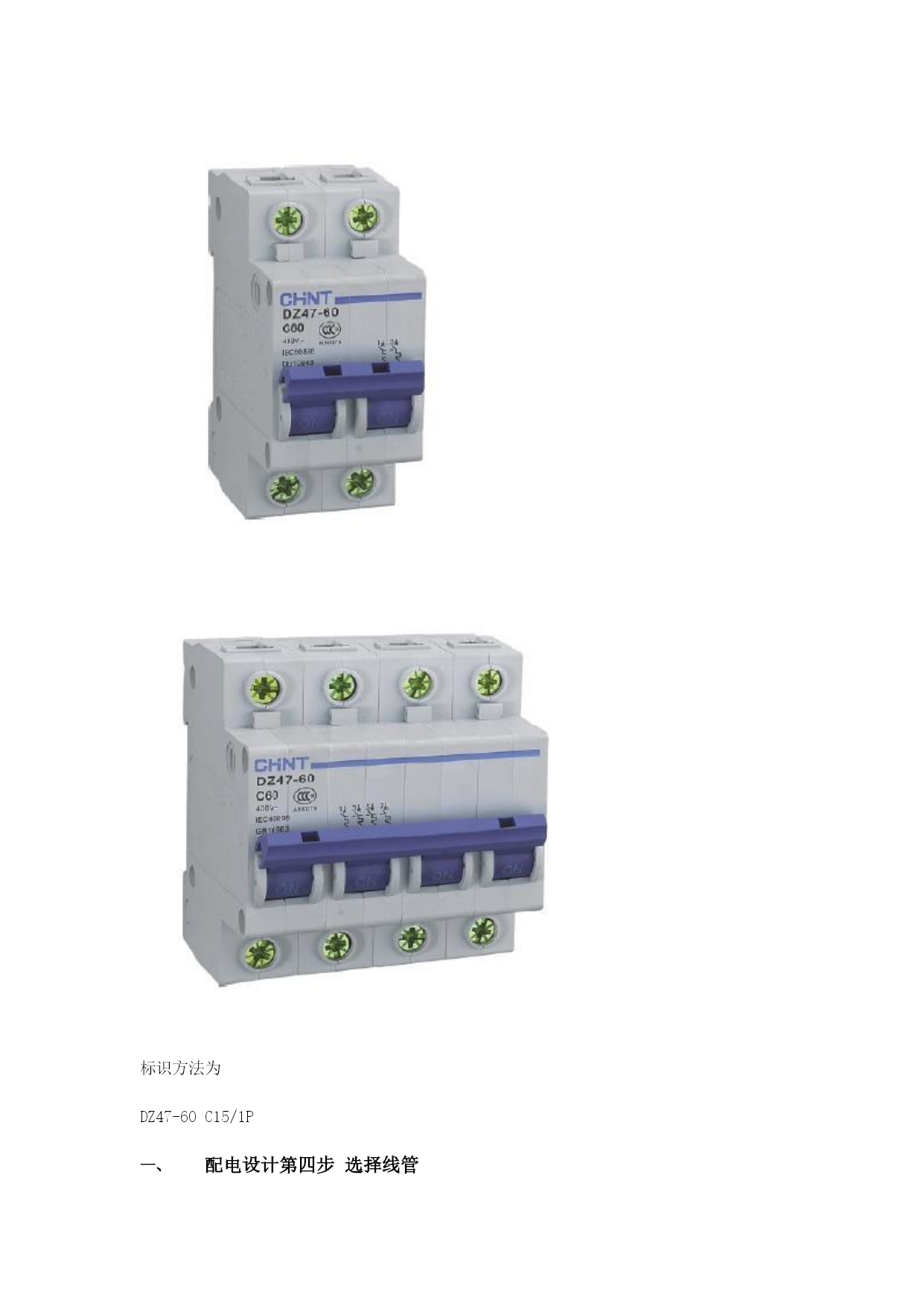

室内配电设计HYPERLINK"http://www.zczh.com/forum.php?mod=viewthread&tid=2362"配电设计及系统表实例详解第1步(Pe,Pjx,Kx)实例：假如我们计算一个100m2办公室的配电设计第一步了解所用电气的功率和数量电脑12台每台功率300W*12台=3600W空调2台5匹（一匹是2000焦耳，大概2500W)柜机，约15000W照明是36W日光灯管16只，18W节能灯6只，合计684W数码复合机（打印扫描复印一体如SHARPAR-4018),功率2100W饮水机功率1200W传真机功率400W其它电气忽略不计合计功率=22984W这个算出来的功率就是计算功率Pjx=22984W那么计算电流是多少呢Ijx=Pjx/220V=22984/220=105A也就是说我们实际的通电电流为105A。这个值是没有保险系数的。也就是说电压稍微波动就会造成电流过高，为了保障安全性，我们给用电电路设置了一个安全需要系数，简称需要系数，用Kx表示。一般Kx的取值在0.6~0.8之间。加上安全系数之后的功率，我们叫做设备容量，用Pe表示那么设备容量的值怎么得来呢Pe=Pjx/Kx=22984/0.8=28730W那这个办公室的几项用电数据Pe=28730WPjx=229842WIjx=105A通常情况下，我们在做系统表和配电规划前是没有电气明细的，那可以按如下经验来介绍空调制冷量，每平米145~175W、变频稍小照明功率，每平米10~30W,具体可参考本网照度设计手册HYPERLINK"http://www.zczh.com/shouce"www.zczh.com/shouce实例二使用面积860平，机器80台。Pjx计算容量=空调功率+机器功率+照明功率+电器功率+门头功率空调负荷=160W/m2/2.5用电和制冷比*860平=55040W所有的商业空调制冷量按160~200W/m2计算，用电量和制冷量的比值是1:2.5(制热是1:3.2)，也就是1000W用电量会产生2500W制冷量所以按160平取制冷量，用电量是160W/2.5=64W,也就是一平米制冷用电量是64瓦，860平就是860平*64瓦=55040瓦Kx=0.85Pe=55040w/0.85=64752w机器功率，机器按每台300w计算*80台pjx机器=24000Wkx=0.75pe机器=24000/0.8=30000w照明功率，每平米15WPJX照明=15*860=12900wKX=1.0PE照明=12900w(含应急照明)饮水机，电脑，办公电器等pjx办公=5KWkx=1pe办公=5KW门头200W*20m2=4000Pjx=4000Kx=1Pe门头=4000不懂上述指标是什么意思，看这里HYPERLINK"http://www.zczh.com/forum.php?mod=viewthread&tid=1748"\t"_blank"http://www.zczh.com/forum.php?mod=viewthread&tid=1748Pjx=4000+5000+12900+24000+55040=100940各项相加Ijx=100940/220=458.8APe=4000+5000+12900+30000+64752=116652W各项相加Ke=100940/116652=0.87HYPERLINK"http://www.zczh.com/forum.php?mod=viewthread&tid=2377"配电设计及系统表实例详解第2步(根据功率算导线直径)实例一计算出来用电负荷，电流。怎么落实到实际应用呢，最基础的一步就是选择导线型号。我们先说一下，选择什么样的导线BV线就是铜芯聚氯乙烯绝缘线BV线又分为：ZR-BV和NH-BV.ZR-BV:铜芯聚氯乙烯绝缘阻燃电线：绝缘料加有阻燃剂，离开明火不自燃。NH-BV：铜芯聚氯乙烯绝缘耐火电线：正常着火情况下还可以正常使用。BV线学名：铜芯聚氯乙烯绝缘电线BV线用途一般用途单芯硬导体无护套电缆，适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电缆电线。具有抗酸碱、耐油性、防潮、防霉等特性。电线型号及名称1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示；2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示；3.绝缘材料为聚氯乙烯，用字母“V”表示；4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示。没有护套以及后面没有的就不用表示。如BVV表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线。常用BV线径常用
