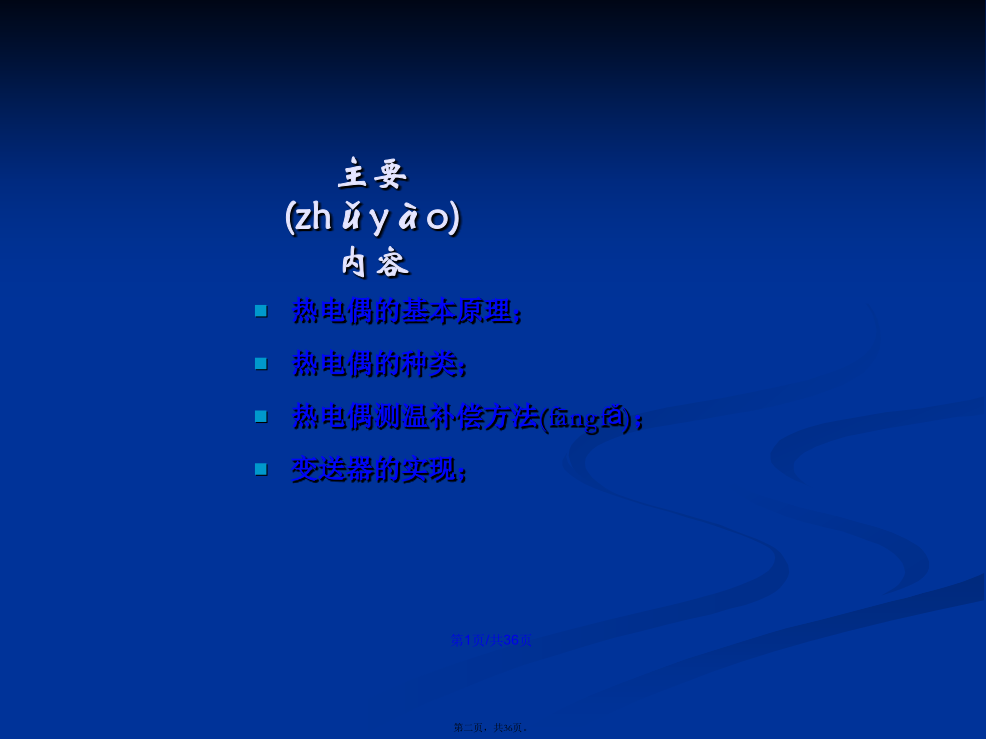

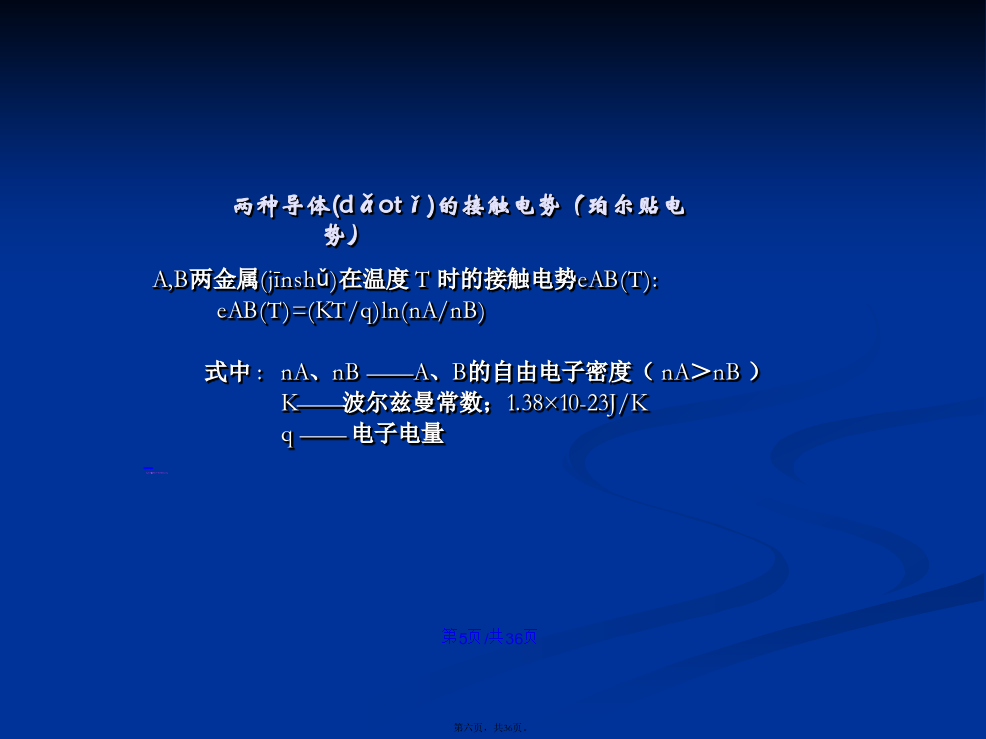

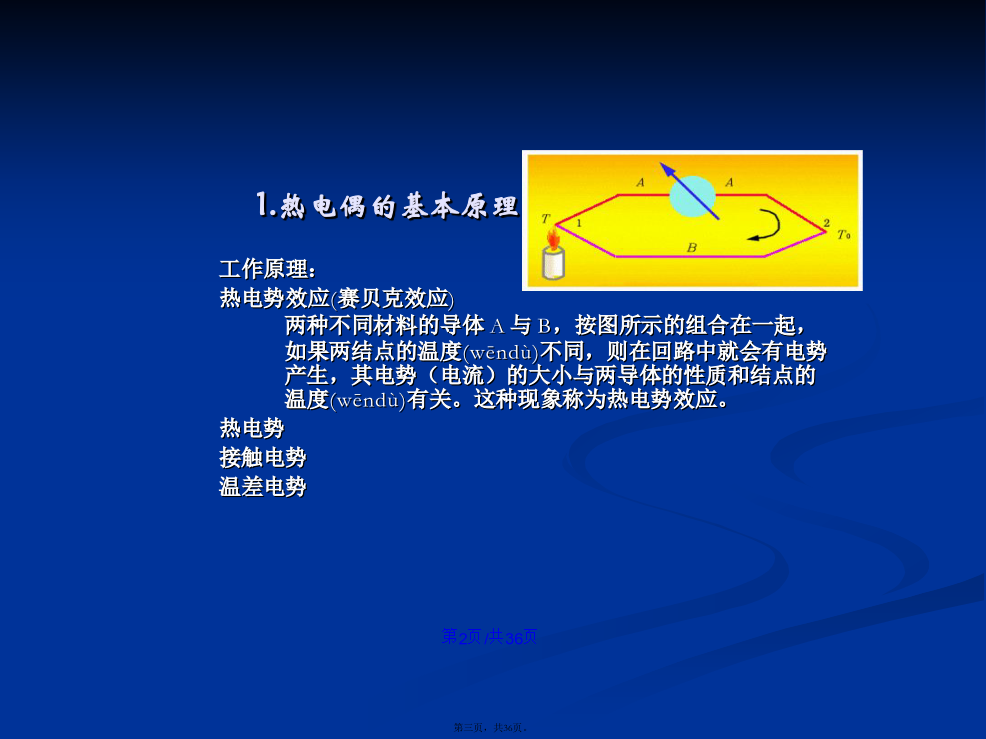

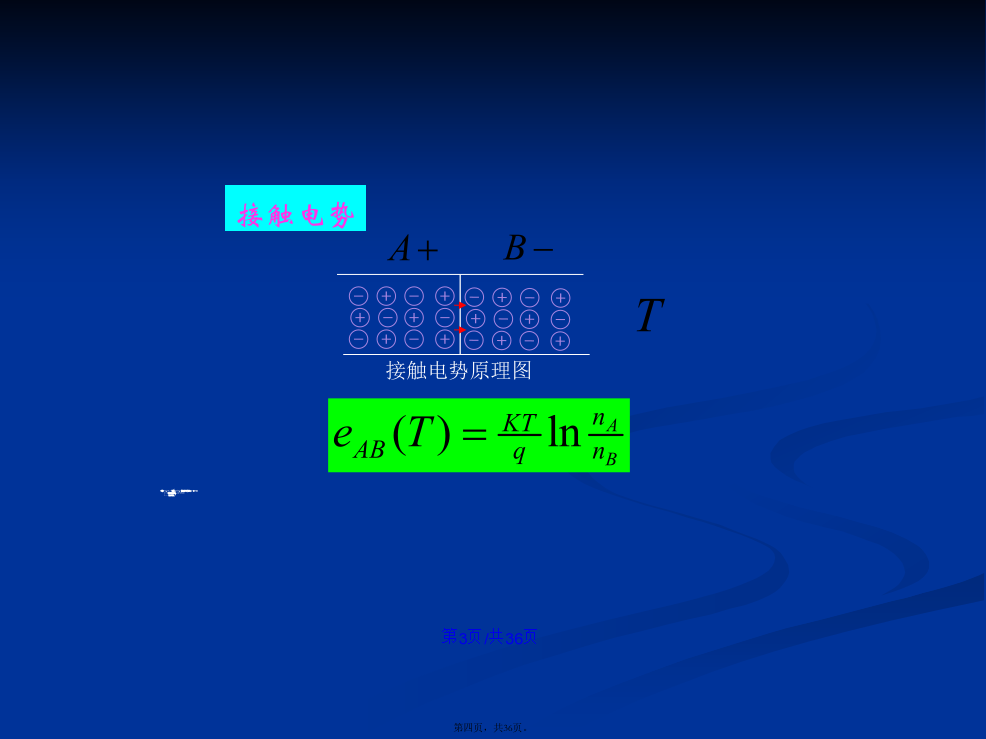

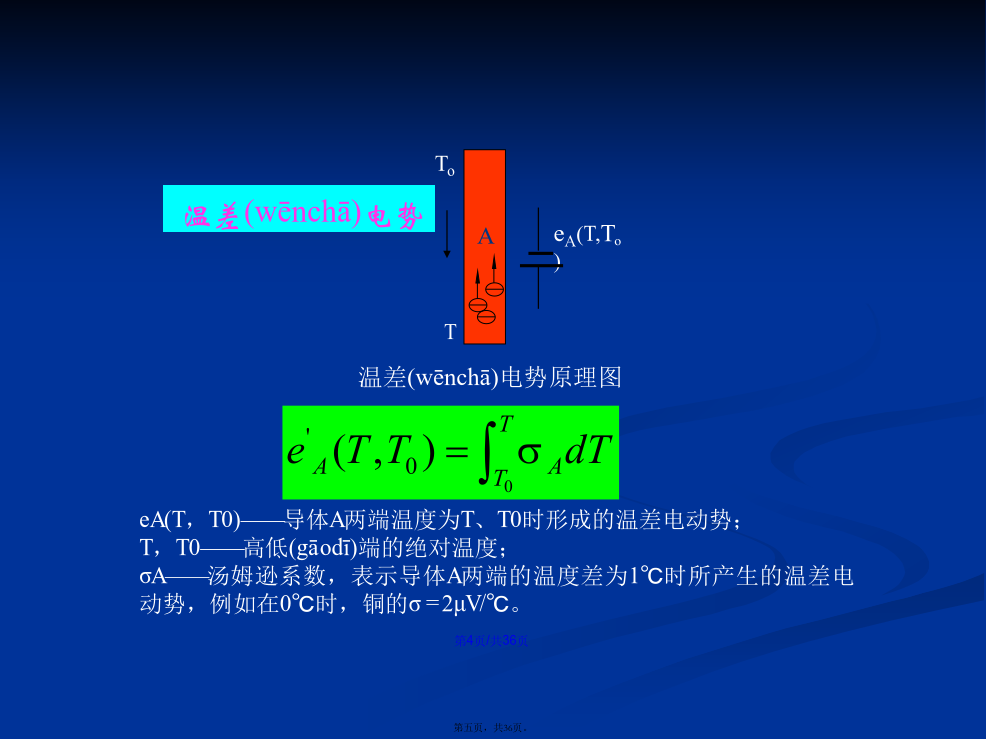

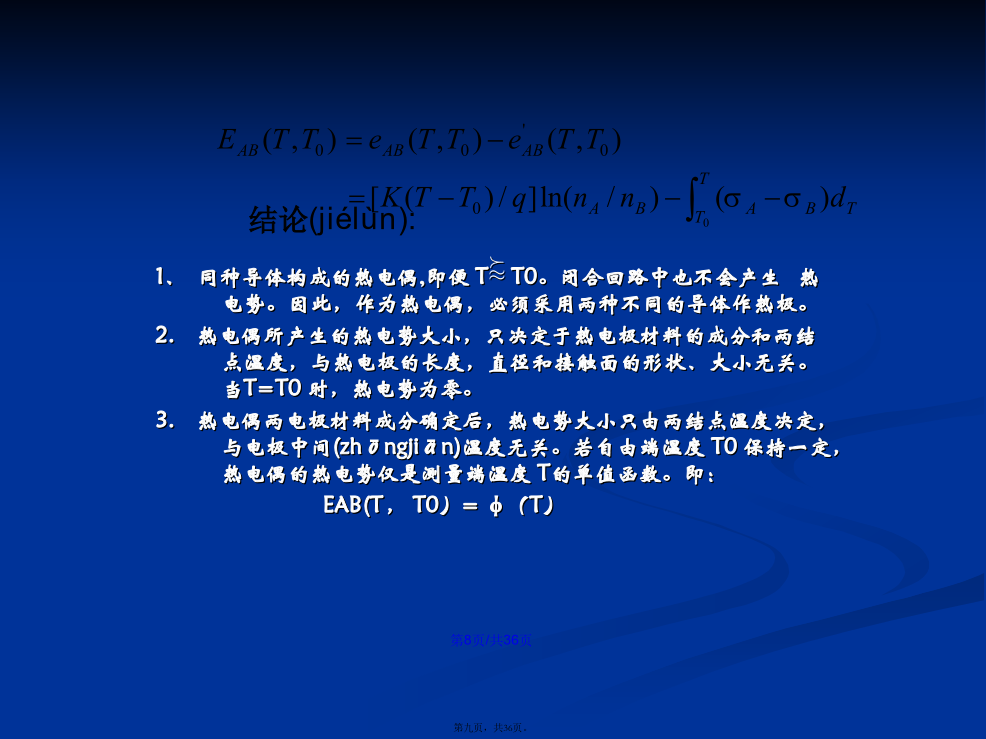

会计学主要内容1.热电偶的基本原理两种导体的接触电势（珀尔贴电势）两种导体的温差电势(diànshì)（汤姆逊效应）热电偶总热电势(diànshì)1、同种导体构成的热电偶,即便TT0。闭合回路中也不会产生热电势。因此，作为热电偶，必须采用两种不同的导体作热极。2.热电偶所产生的热电势大小，只决定于热电极材料的成分和两结点温度，与热电极的长度，直径和接触面的形状、大小无关。当T=T0时，热电势为零。3.热电偶两电极材料成分确定后，热电势大小只由两结点温度决定，与电极中间(zhōngjiān)温度无关。若自由端温度T0保持一定，热电偶的热电势仅是测量端温度T的单值函数。即：EAB(T，T0）=φ（T）热电偶应用定律中间导体定律中间温度定律标准导体（电极）定律在热电偶测温回路内，接入第三种导体时，只要第三种导体的两端温度相同，则对回路的总热电势没有影响。若三个接点的温度均为T0，则回路的总热电势为EABC（T0）=EAB(T0)+EBC(T0)+ECA(T0)=0若A、B接点温度为T，其余接点温度为T0，且T>T0，则回路的总热电势为EABC（T，T0）=EAB(T)+EBC(T0)+ECA(T0)因为EAB(T0)=-[EBC(T0)+ECA(T0)]所以EABC（T，T0）=EAB(T)-EAB(T0)测量仪表及引线(yǐnxiàn)作为第三种导体的热电偶回路中间(zhōngjiān)温度定律中间温度定律中间(zhōngjiān)温度定律的应用标准导体（电极）定律标准(biāozhǔn)导体定律的意义例子热电偶的分度表/例子用镍铬-镍硅热电偶测量加热炉温度。已知冷端温度T0=30℃，测得热电势eAB（T，T0）为33.29mV,求加热炉温度。查镍铬-镍硅热电偶分度表得eAB（30，0）1.203mV。可得2.热电偶的种类(zhǒnglèi)热电偶材料(cáiliào)及标准热电偶标准化热电偶的主要性能和特点其中铂铑10-铂热电偶属于贵金属，它被规定为630~1064℃的测温标准，但它的灵敏度较低（100℃时为0.643mv)；镍铬-镍铝（镍铬-镍硅）是非贵重金属中性能最稳定的一种，因此应用(yìngyòng)最广。电极制作得较粗（约3mm），因而使用寿命长、强度高等。它的热电势也较高（100℃时为4.1mv)；镍铬-康铜的热电势最大（100℃时为6.95mv),但它的测量温度上限不高（900℃），电极材料的成分不容易保证。3.热电偶的冷端温度补偿当热端温度为T时，分度表所对应的热电势eAB(T,0)与热电偶实际产生的热电势eAB(T,T0)之间的关系可根据中间温度定律得到下式：热电偶一般做得较短，一般为350～2000mm。在实际测温时，需要把热电偶输出的电势信号传输到远离现场数十米远的控制室里的显示仪表或控制仪表，这样,冷端温度T0比较稳定。设热电偶测量端温度为T，自由端温度为T0（0℃），根据中间温度定律：E（T，0）=E（T，T0）+E（T0，0）为减少一次查表，工程上常采用这种方法：T=T’+KT0式中：T－被测真实温度；T’－由E(T,T0)值查分度表得出的温度；T0－冷端恒定温度；K－修正(xiūzhèng)系数2、自由端温度恒温法3、电桥(diànqiáo)补偿法电桥补偿(bǔcháng)原理4.热电偶温度变送器的实现热电偶V/I变换(biànhuàn)电路谢谢！
