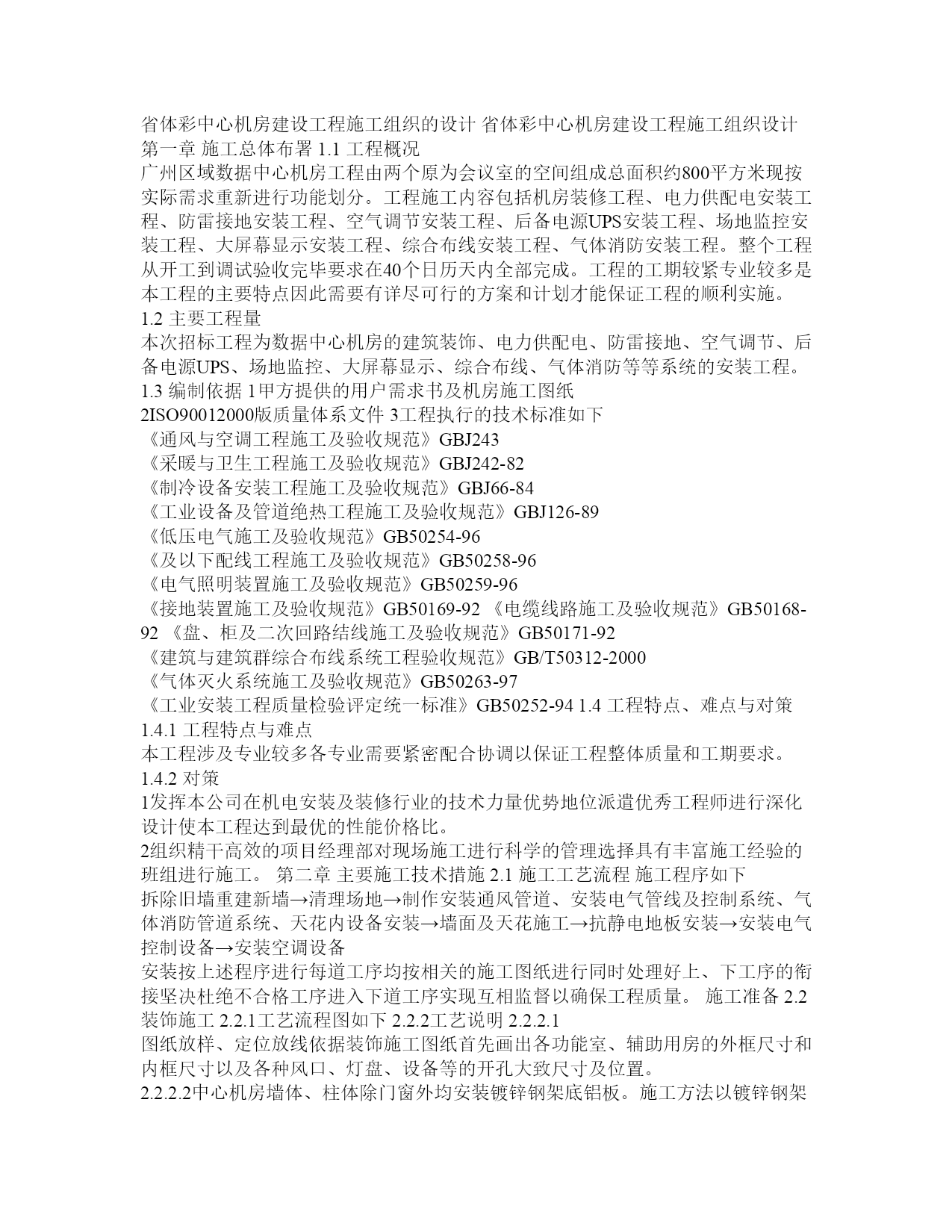

省体彩中心机房建设工程施工组织的设计（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）省体彩中心机房建设工程施工组织的设计省体彩中心机房建设工程施工组织设计第一章施工总体布署1.1工程概况广州区域数据中心机房工程由两个原为会议室的空间组成总面积约800平方米现按实际需求重新进行功能划分。工程施工内容包括机房装修工程、电力供配电安装工程、防雷接地安装工程、空气调节安装工程、后备电源UPS安装工程、场地监控安装工程、大屏幕显示安装工程、综合布线安装工程、气体消防安装工程。整个工程从开工到调试验收完毕要求在40个日历天内全部完成。工程的工期较紧专业较多是本工程的主要特点因此需要有详尽可行的方案和计划才能保证工程的顺利实施。1.2主要工程量本次招标工程为数据中心机房的建筑装饰、电力供配电、防雷接地、空气调节、后备电源UPS、场地监控、大屏幕显示、综合布线、气体消防等等系统的安装工程。1.3编制依据1甲方提供的用户需求书及机房施工图纸2ISO90012000版质量体系文件3工程执行的技术标准如下《通风与空调工程施工及验收规范》GBJ243《采暖与卫生工程施工及验收规范》GBJ242-82《制冷设备安装工程施工及验收规范》GBJ66-84《工业设备及管道绝热工程施工及验收规范》GBJ126-89《低压电气施工及验收规范》GB50254-96《及以下配线工程施工及验收规范》GB50258-96《电气照明装置施工及验收规范》GB50259-96《接地装置施工及验收规范》GB50169-92《电缆线路施工及验收规范》GB50168-92《盘、柜及二次回路结线施工及验收规范》GB50171-92《建筑与建筑群综合布线系统工程验收规范》GB/T50312-2000《气体灭火系统施工及验收规范》GB50263-97《工业安装工程质量检验评定统一标准》GB50252-941.4工程特点、难点与对策1.4.1工程特点与难点本工程涉及专业较多各专业需要紧密配合协调以保证工程整体质量和工期要求。1.4.2对策1发挥本公司在机电安装及装修行业的技术力量优势地位派遣优秀工程师进行深化设计使本工程达到最优的性能价格比。2组织精干高效的项目经理部对现场施工进行科学的管理选择具有丰富施工经验的班组进行施工。第二章主要施工技术措施2.1施工工艺流程施工程序如下拆除旧墙重建新墙→清理场地→制作安装通风管道、安装电气管线及控制系统、气体消防管道系统、天花内设备安装→墙面及天花施工→抗静电地板安装→安装电气控制设备→安装空调设备安装按上述程序进行每道工序均按相关的施工图纸进行同时处理好上、下工序的衔接坚决杜绝不合格工序进入下道工序实现互相监督以确保工程质量。施工准备2.2装饰施工2.2.1工艺流程图如下2.2.2工艺说明2.2.2.1图纸放样、定位放线依据装饰施工图纸首先画出各功能室、辅助用房的外框尺寸和内框尺寸以及各种风口、灯盘、设备等的开孔大致尺寸及位置。2.2.2.2中心机房墙体、柱体除门窗外均安装镀锌钢架底铝板。施工方法以镀锌钢架为龙骨底填充5mm吸间棉面装铝板。铝板折边用铆钉固定板缝灌注硅硐耐候密封胶。2.2.2.3隔墙、吊顶的固定及吊挂件均与主体结构连接2.2.2.4本工程拟用“欧陆”方块吊顶系统“欧陆”方块吊顶是连续冲压成型、后喷涂烤漆的方块板采用暗架式安装形成密闭式吊顶。方块板600X600mm通过V形条缝以方块板为主的吊顶系统最便于进入天花上部空间进行维护。多种针孔形式通过配合使用内置的吸音无纺布可产生良好的吸音性能、并创造出丰富的视觉效果。2.2.2.5铝方板施工图纸放样打洞预埋隔断安装吊顶安装配套施工室内精装修地面预处理地板安装墙面铝板安装在安装铝合金天花之前先涂刷防尘漆。1将吊杆平行的排列好三角吊件将吊杆和三角龙骨连接安装好墙边角2调校好高度和水平3将方板夹在三角龙骨上4靠墙的方板放在墙边角上打开边角的扣子将方板和边角压紧。A方板与三角龙骨的连接B轻钢龙骨和三角龙骨的连接C三角龙骨的简易吊接DTDG1挂钩与轻钢龙骨的连接E三角龙骨的接长F方板与房间边缘的接长。安装时需戴白色手套。2.2.2.6抗静电地板安装及施工在安装抗静电地板之前先对地面进行找平处理再涂刷防尘漆。地板安装施工步骤1、地面清洁2、画网格线3、放置支架4、调准水平5、桁梁联接6、安装地板7、封边8、清洁地板表面。2.2.2.7隔断安装。本工程隔断多为12mm厚钢化玻璃在活动地板上安装1划线在安装前必须划好预期安装的位置线同时划出转角、R角的位置。2装地槽地槽一般有内外R50圆角的铝合金型材中间槽宽与立板匹配。3组立壁板壁板应垂直立缝紧靠间隙均匀操作时应仔细清除槽内杂物。2.2.2.8施工注意事项1各功能室内的隔断本身及其与墙面、地面、棚面交接处应保证良好的气密性条缝应平直、宽度不
