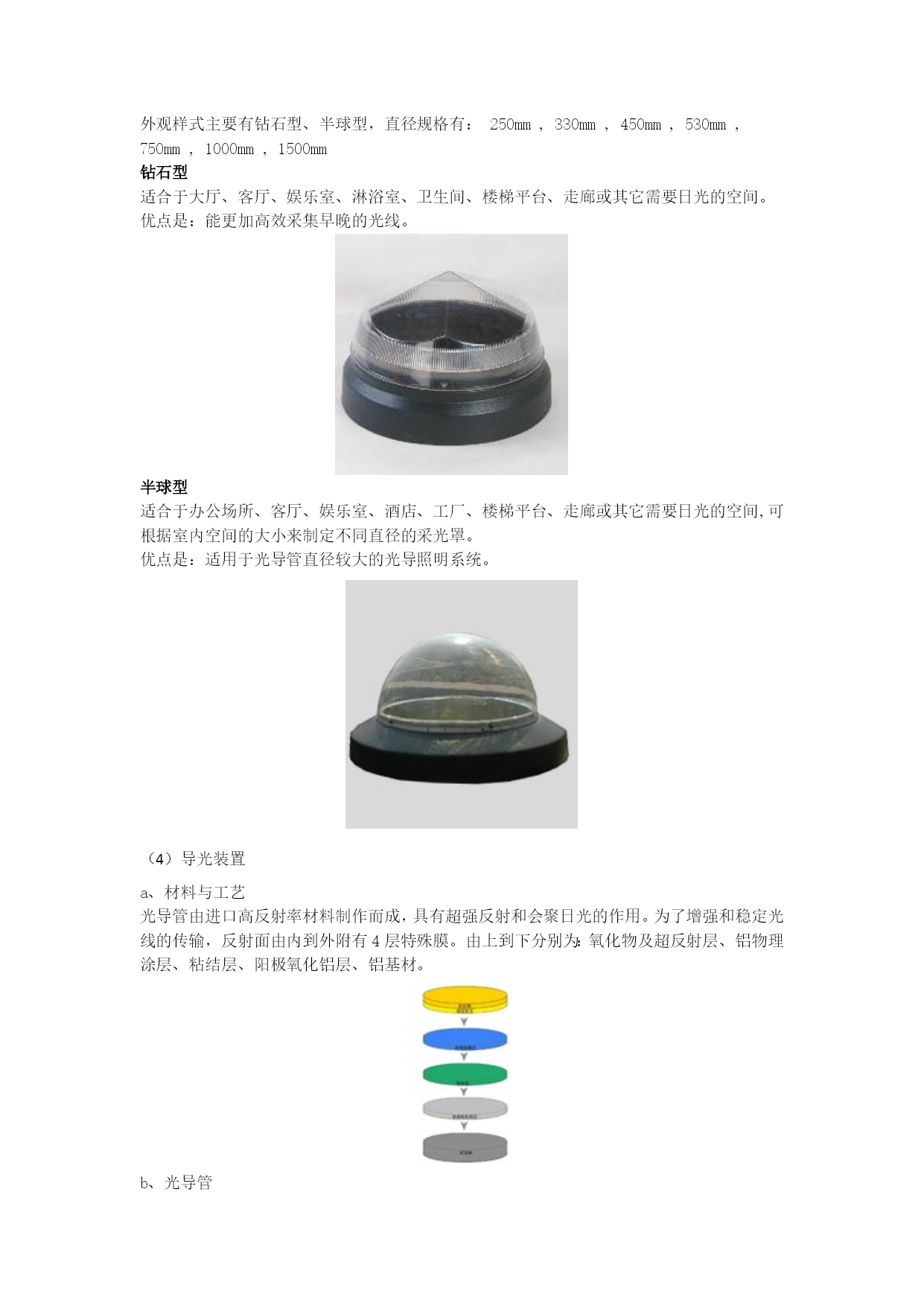

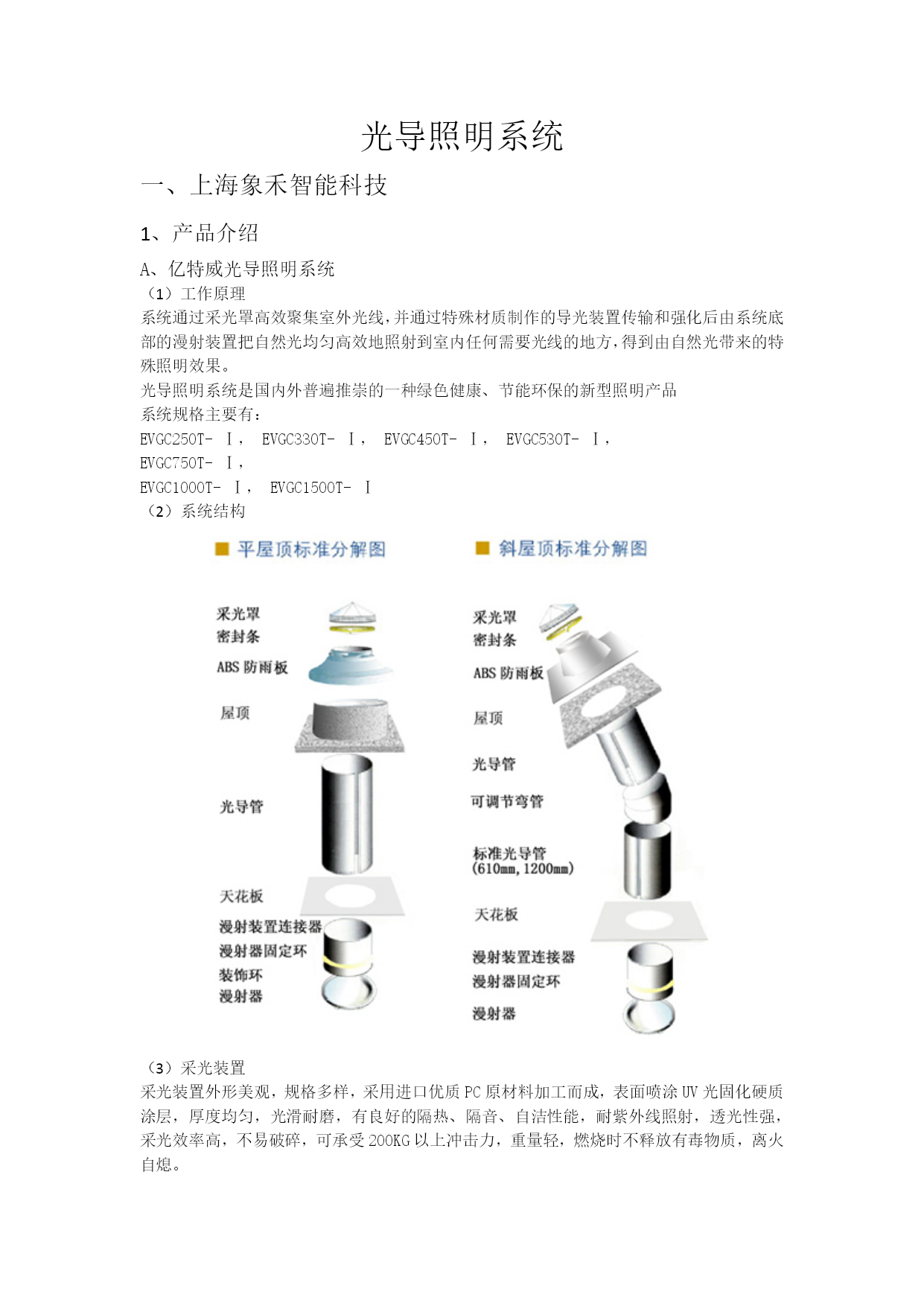

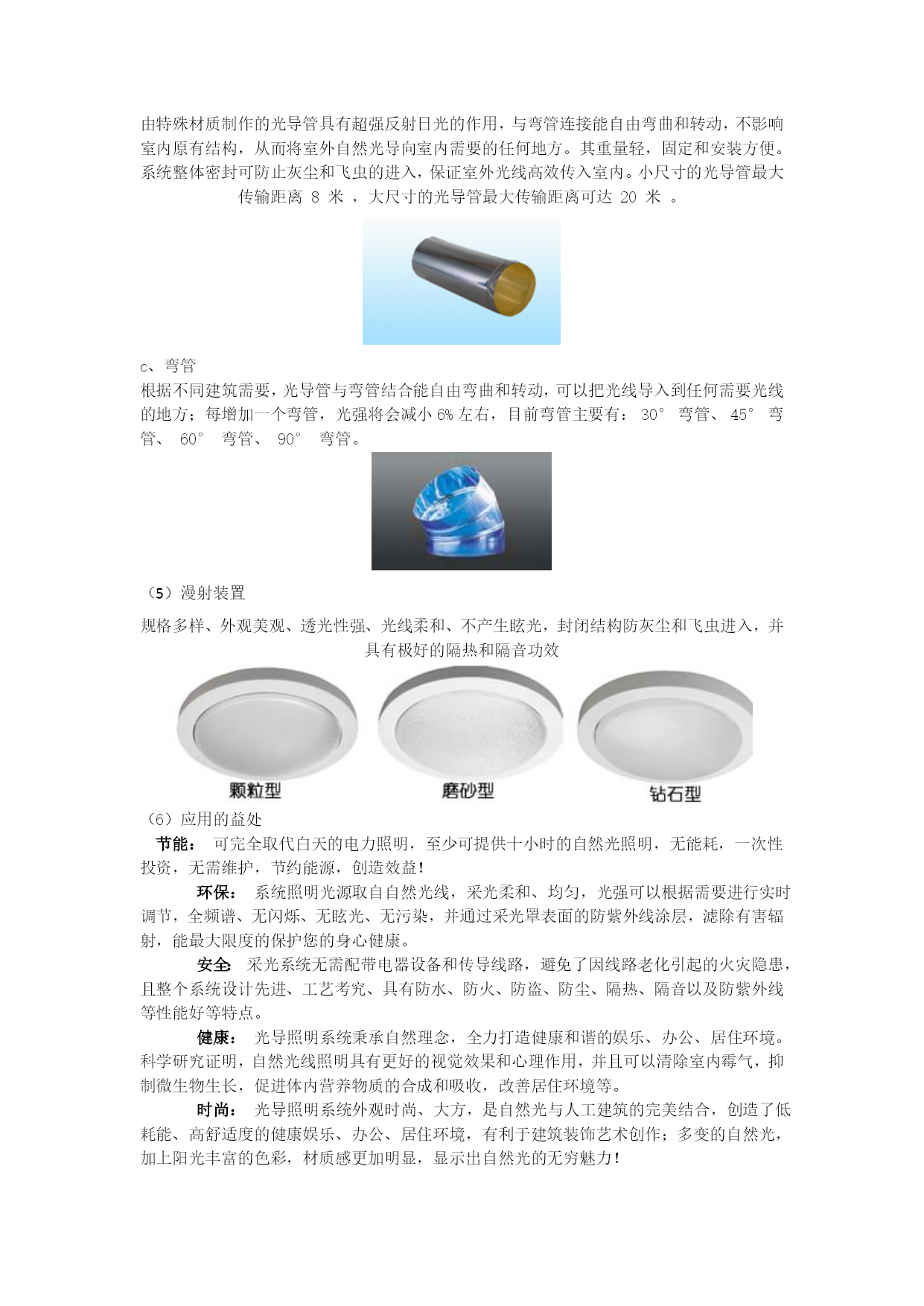

光导照明系统（完整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）光导照明系统一、上海象禾智能科技1、产品介绍A、亿特威光导照明系统（1）工作原理系统通过采光罩高效聚集室外光线，并通过特殊材质制作的导光装置传输和强化后由系统底部的漫射装置把自然光均匀高效地照射到室内任何需要光线的地方，得到由自然光带来的特殊照明效果。光导照明系统是国内外普遍推崇的一种绿色健康、节能环保的新型照明产品系统规格主要有：EVGC250T-Ⅰ，EVGC330T-Ⅰ，EVGC450T-Ⅰ，EVGC530T-Ⅰ，EVGC750T-Ⅰ，EVGC1000T-Ⅰ，EVGC1500T-Ⅰ（2）系统结构（3）采光装置采光装置外形美观，规格多样，采用进口优质PC原材料加工而成，表面喷涂UV光固化硬质涂层，厚度均匀，光滑耐磨，有良好的隔热、隔音、自洁性能，耐紫外线照射，透光性强，采光效率高，不易破碎，可承受200KG以上冲击力，重量轻，燃烧时不释放有毒物质，离火自熄。外观样式主要有钻石型、半球型，直径规格有：250mm,330mm,450mm,530mm,750mm,1000mm,1500mm钻石型适合于大厅、客厅、娱乐室、淋浴室、卫生间、楼梯平台、走廊或其它需要日光的空间。优点是：能更加高效采集早晚的光线。半球型适合于办公场所、客厅、娱乐室、酒店、工厂、楼梯平台、走廊或其它需要日光的空间,可根据室内空间的大小来制定不同直径的采光罩。优点是：适用于光导管直径较大的光导照明系统。（4）导光装置a、材料与工艺光导管由进口高反射率材料制作而成，具有超强反射和会聚日光的作用。为了增强和稳定光线的传输，反射面由内到外附有4层特殊膜。由上到下分别为：氧化物及超反射层、铝物理涂层、粘结层、阳极氧化铝层、铝基材。b、光导管由特殊材质制作的光导管具有超强反射日光的作用，与弯管连接能自由弯曲和转动，不影响室内原有结构，从而将室外自然光导向室内需要的任何地方。其重量轻，固定和安装方便。系统整体密封可防止灰尘和飞虫的进入，保证室外光线高效传入室内。小尺寸的光导管最大传输距离8米，大尺寸的光导管最大传输距离可达20米。c、弯管根据不同建筑需要，光导管与弯管结合能自由弯曲和转动，可以把光线导入到任何需要光线的地方；每增加一个弯管，光强将会减小6%左右，目前弯管主要有：30°弯管、45°弯管、60°弯管、90°弯管。（5）漫射装置规格多样、外观美观、透光性强、光线柔和、不产生眩光，封闭结构防灰尘和飞虫进入，并具有极好的隔热和隔音功效（6）应用的益处节能：可完全取代白天的电力照明，至少可提供十小时的自然光照明，无能耗，一次性投资，无需维护，节约能源，创造效益！环保：系统照明光源取自自然光线，采光柔和、均匀，光强可以根据需要进行实时调节，全频谱、无闪烁、无眩光、无污染，并通过采光罩表面的防紫外线涂层，滤除有害辐射，能最大限度的保护您的身心健康。安全：采光系统无需配带电器设备和传导线路，避免了因线路老化引起的火灾隐患，且整个系统设计先进、工艺考究、具有防水、防火、防盗、防尘、隔热、隔音以及防紫外线等性能好等特点。健康：光导照明系统秉承自然理念，全力打造健康和谐的娱乐、办公、居住环境。科学研究证明，自然光线照明具有更好的视觉效果和心理作用，并且可以清除室内霉气，抑制微生物生长，促进体内营养物质的合成和吸收，改善居住环境等。时尚：光导照明系统外观时尚、大方，是自然光与人工建筑的完美结合，创造了低耗能、高舒适度的健康娱乐、办公、居住环境，有利于建筑装饰艺术创作；多变的自然光，加上阳光丰富的色彩，材质感更加明显，显示出自然光的无穷魅力！光导照明系统是国内外普遍推崇的一种绿色健康、节能环保的新型照明系统。（7）系统性能特点a、安全防盗可以在亿特威光导照明系统内部安装小直径的不锈钢管，加强防盗措施，而这种措施不会影响亿特威光导照明系统的效果。b、防火隔音含防火材料的漫射器能耐火2小时，漫射装置下可以加一种新型的由多层玻璃与陶瓷构成具有良好隔音和防火效果的透光板，能够达到耐火4小时的极限，而且透光性能不受影响。c、隔热效果亿特威光导照明系统具有优越的性能，因整个系统是密封的空气管，所以在冬天能够保证室内达到最小的热量损失，在夏天可防止室外的热量传入。（8）光电一体化系统此装置是在光导照明系统的光导管内加装一高效节能灯，并可设一光传感器，当自然光采光量低于某个预定数据时，该装置可自动打开光导管内的高效节能灯补充照明，这种灯头经过特殊设计不会影响系统本身的采光效果。常用于新建建筑中与电力照明的结合。光导电力照明一体化系统在提供夜间照明的同时还可以作为室外景观灯或草坪灯。B、HIMAWARI阳光导入系统1)收集器-
