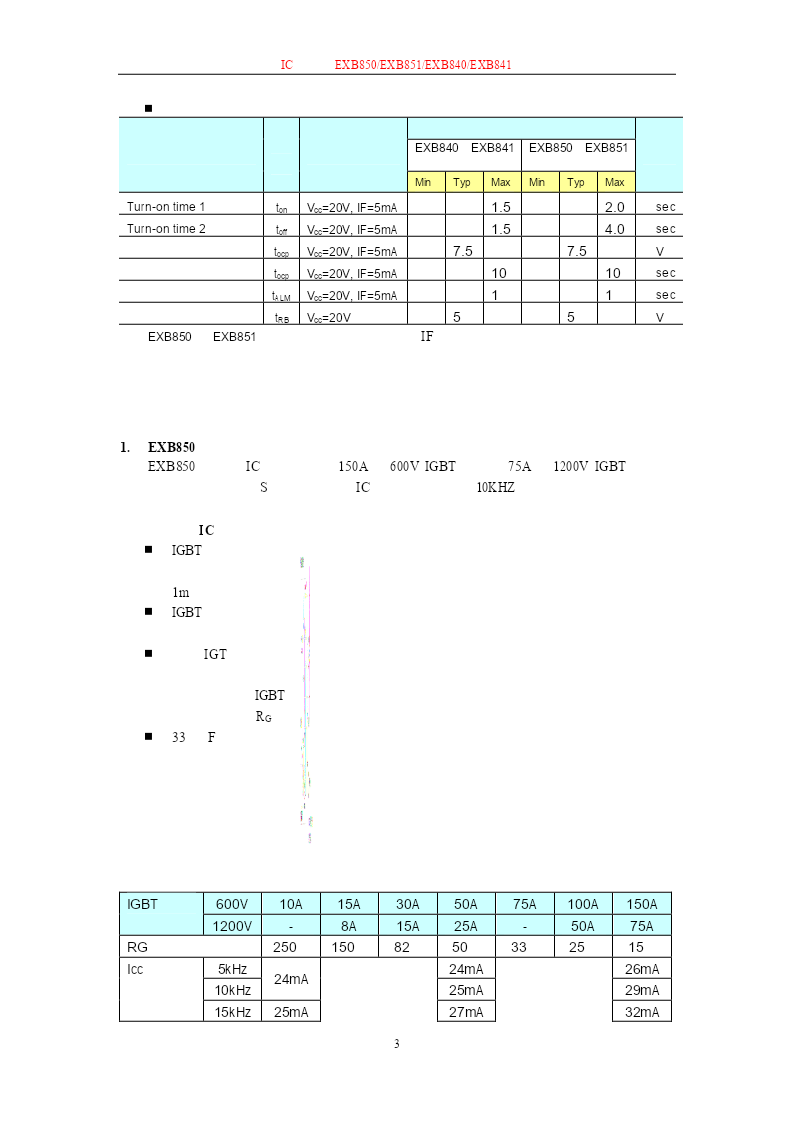

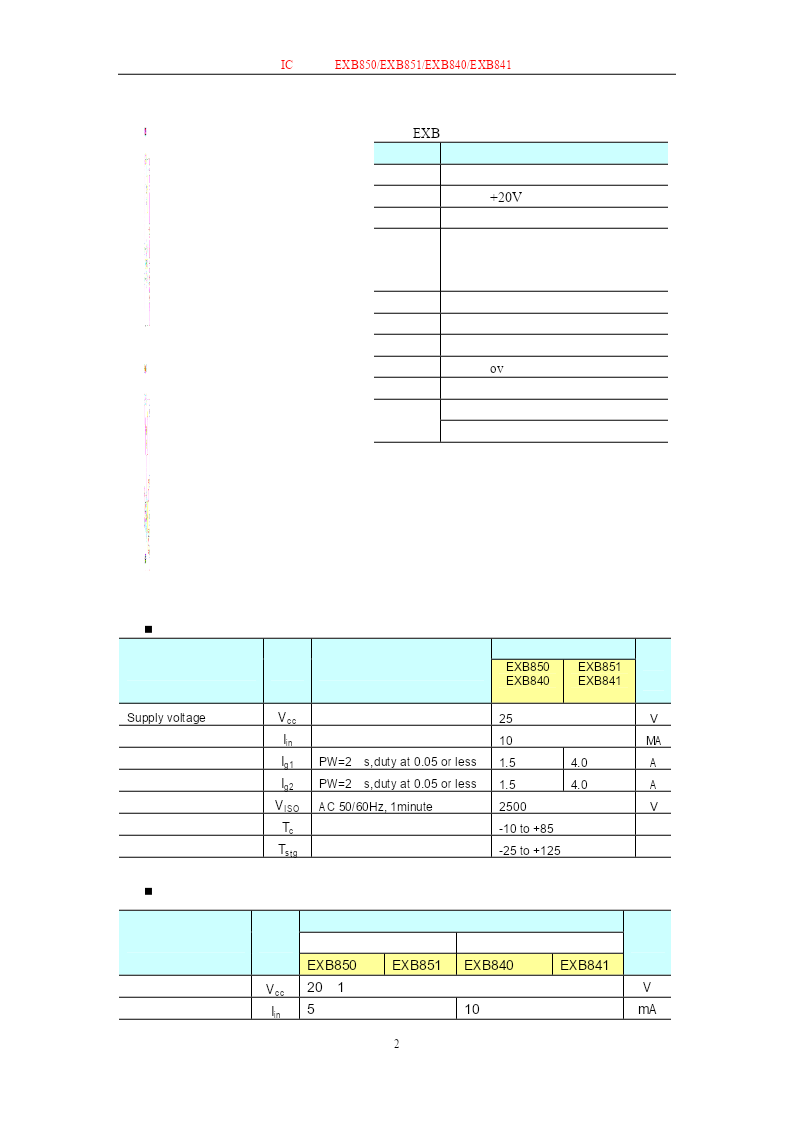

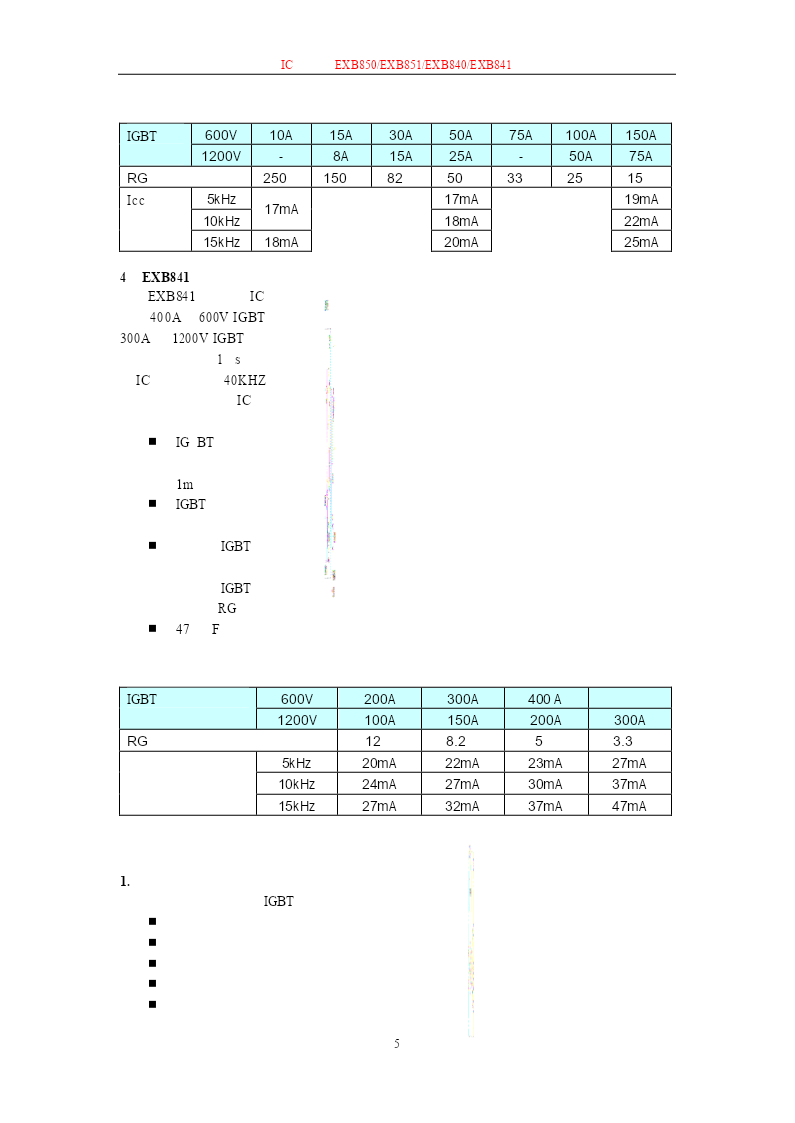

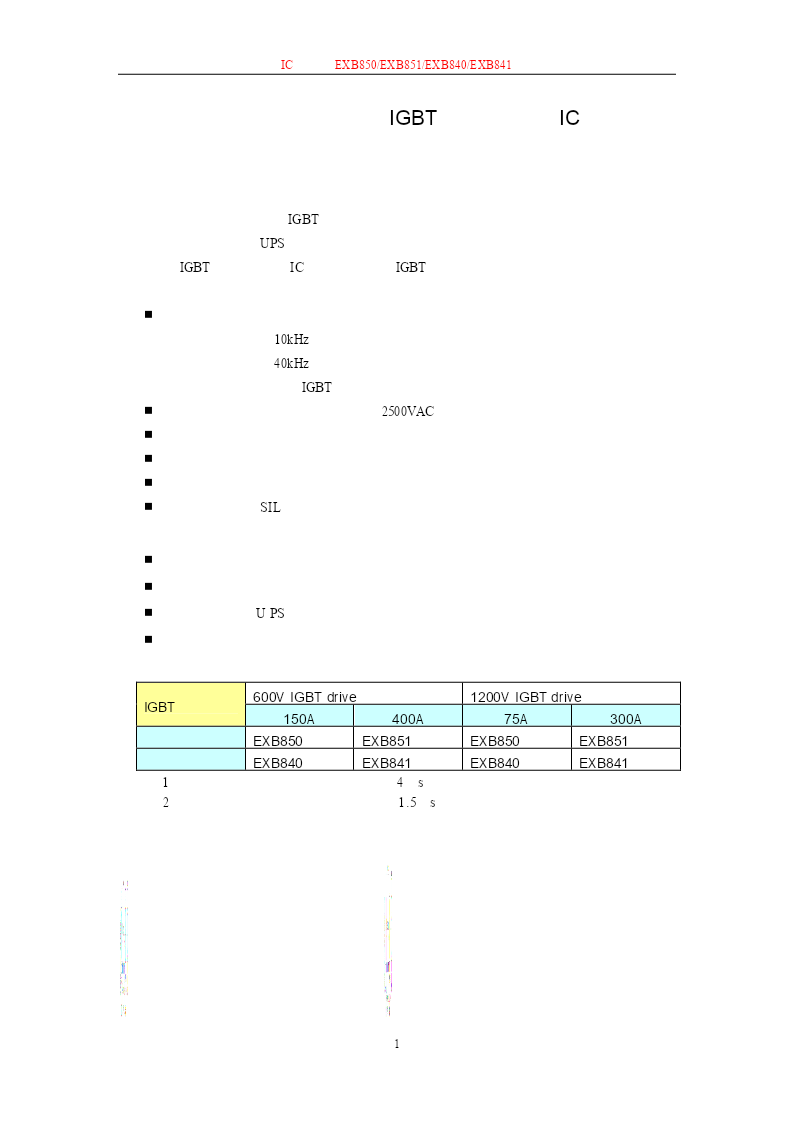

富士混合IC驱动器EXB850/EXB851/EXB840/EXB841使用说明用于隔离栅双极性晶体管(IGBT)的富士混合IC驱动器使用说明一．介绍隔离栅双极性晶体管（IGBT）正日益广泛地应用于小体积，低噪音，高特性的电源，逆变器，不间断电源（UPS）以及电机速度控制装置之中。用于IGBT的富士混合IC驱动器吸取了IGBT的全部优点而开发。二．特点n不同的系列标准系列：最大10kHz运行高速系列：最大40kHz运行这些系列包括了全部IGBT产品范围n内装用于高隔离电压的光耦合器：2500VAC一分钟n单供电操作n内装过流保护电路n过流保护输出n高密度安装的SIL封装三．应用n通用逆变器和电机控制n伺服控制n不间断电源（UPS）n电焊机四．综合图表600VIGBTdrive1200VIGBTdriveIGBT150A400A75A300A标准型EXB850EXB851EXB850EXB851高速型EXB840EXB841EXB840EXB841注：1．标准型：驱动电路信号延迟；大到4μs（最大）2．高速型：驱动电路信号延迟；大到1.5μs（最大）五．尺寸，mmEXB850/EXB840EXB851/EXB841富士混合IC驱动器EXB850/EXB851/EXB840/EXB841使用说明六．功能方框图全部EXB系列的共同表示发脚码说明①连接用于反向偏置电源的滤波电容②电源（+20V）③驱动输出④用于连接外部电容，以防止过流保护电路误动作（绝大部分场合不需要电容。）⑤过流保护输出⑥集电极电压监视⑦⑧不接⑨电源（ov）⑩⑾不接⒁驱动信号输入（-）驱动信号输入（+）七．额定参数和特性n绝对最大额定值额定值单项目符号条件EXB850EXB851EXB840EXB841位《中容量》《大容量》Supplyvoltage供电中压Vcc25V光耦合器输入电流Iin10MA正向偏置输出电流Ig1PW=2μs,dutyat0.05orless1.54.0A反向偏置输出电流Ig2PW=2μs,dutyat0.05orless1.54.0A输入／输出隔离电压VISOAC50/60Hz,1minute2500V工作表面温度Tc-10to+85℃存贮温度Tstg-25to+125℃n推荐的运行条件推荐工作条件项目符号标准型高速型单位EXB850EXB851EXB840EXB841供电电压±Vcc201V光耦合器输入电流Iin510mA富士混合IC驱动器EXB850/EXB851/EXB840/EXB841使用说明n电特性额定参数符EXB840，EXB841EXB850，EXB851项目条件单位号（高速）（中速）MinTypMaxMinTypMaxTurn-ontime1导通时间tonVcc=20V,IF=5mA1.52.0μsecTurn-ontime2导通时间toffVcc=20V,IF=5mA1.54.0μsec过流保护电压tocpVcc=20V,IF=5mA7.57.5V过流保护延迟tocpVcc=20V,IF=5mA1010μsec延迟tALMVcc=20V,IF=5mA11μsec反向偏置电源电压tRBVcc=20V55V注：EXB850和EXB851（中速）需应用电路所示的IF过驱动。八．应用电路1.EXB850应用电路EXB850为混合IC能驱动高达150A的600VIGBT和高达75A的1200VIGBT由于驱动电路的信号延迟＜μS，所以此混合IC适用于高达大约10KHZ速度的开关操作。使用此混合IC时请注意以下方面：nIGBT栅射极驱动回路接线必需小于1mnIGBT栅射极驱动接线应为绞线。n如在IGT集电极产生大的电压尖脉冲，那么增加IGBT栅串联电阻（RG）。n33μF（＃）电容器吸收由电源接线阻抗而引起的供电电压变化。它不是电源滤波器电容器。推荐的栅电阻和电流损耗IGBT600V10A15A30A50A75A100A150A额定值1200V-8A15A25A-50A75ARG250Ω150Ω82Ω50Ω33Ω25Ω15ΩIcc5kHz24mA26mA24mA10kHz25mA29mA15kHz25mA27mA32mA富士混合IC驱动器EXB850/EXB851/EXB840/EXB841使用说明2.EXB851应用电路EXB851是混合IC能驱动高达400A的600VIGBT和高达
