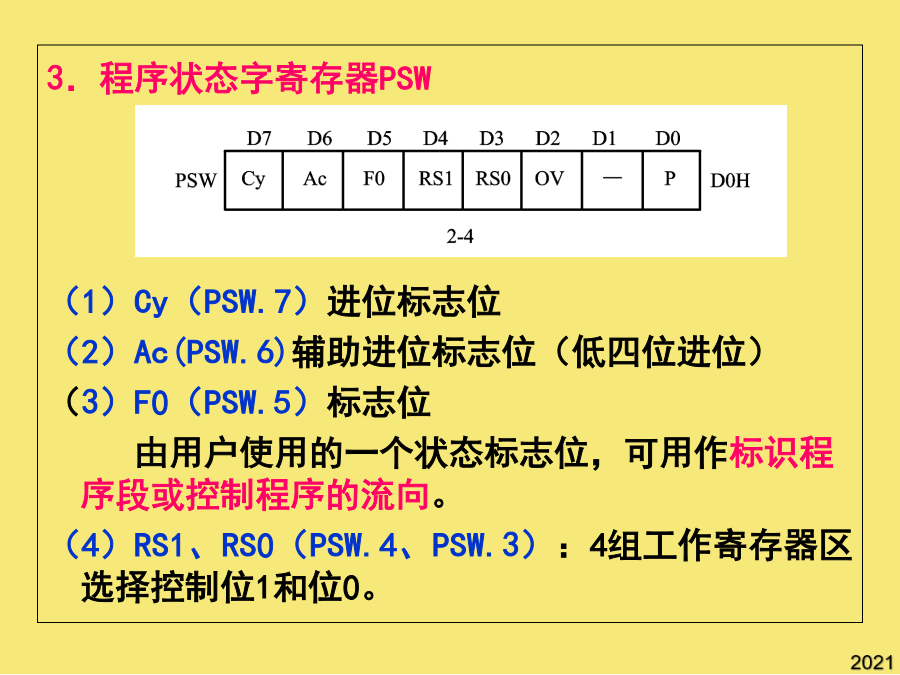

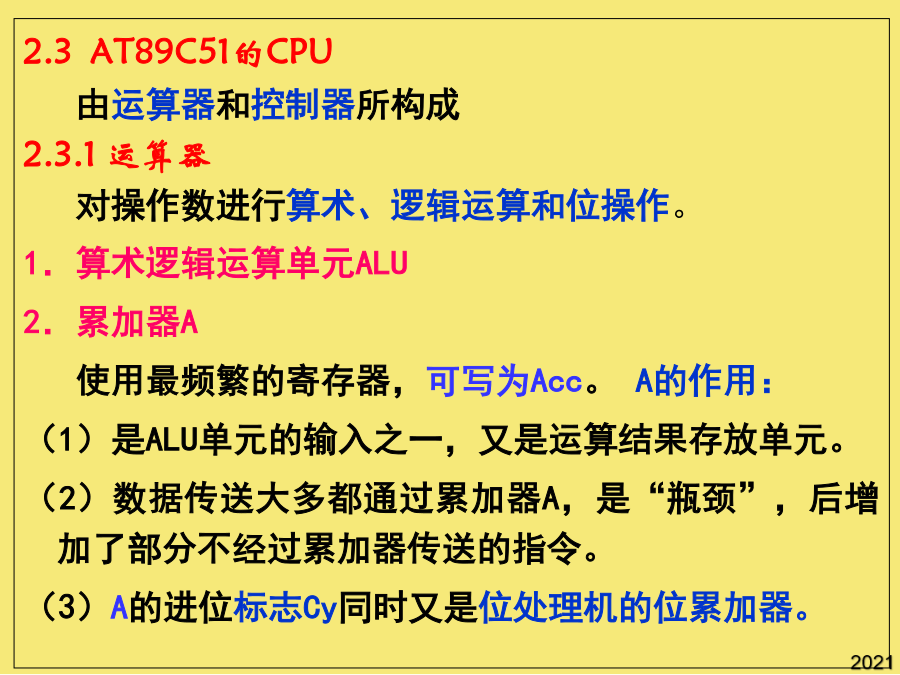

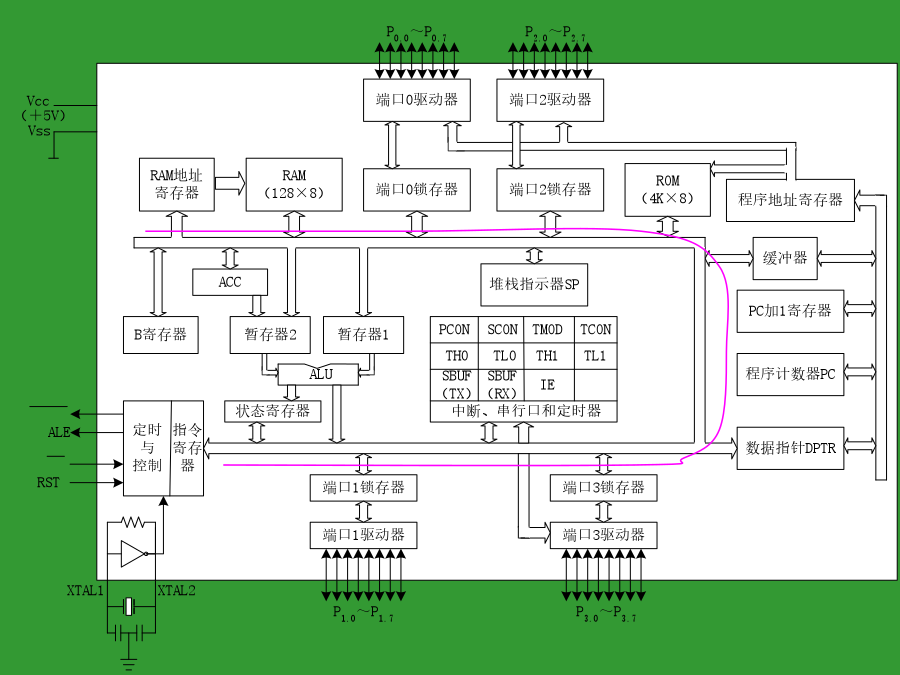

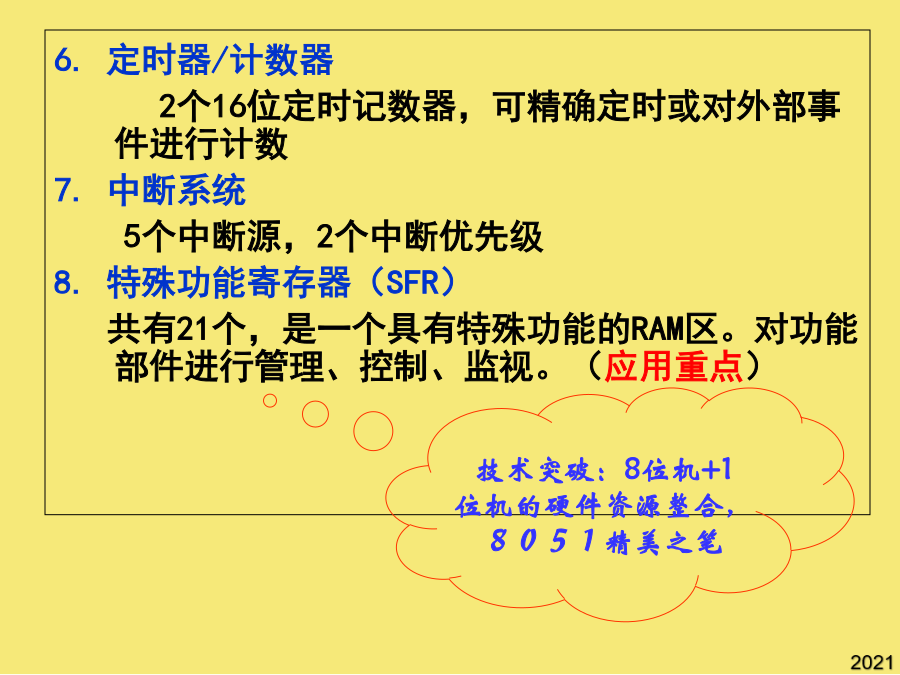

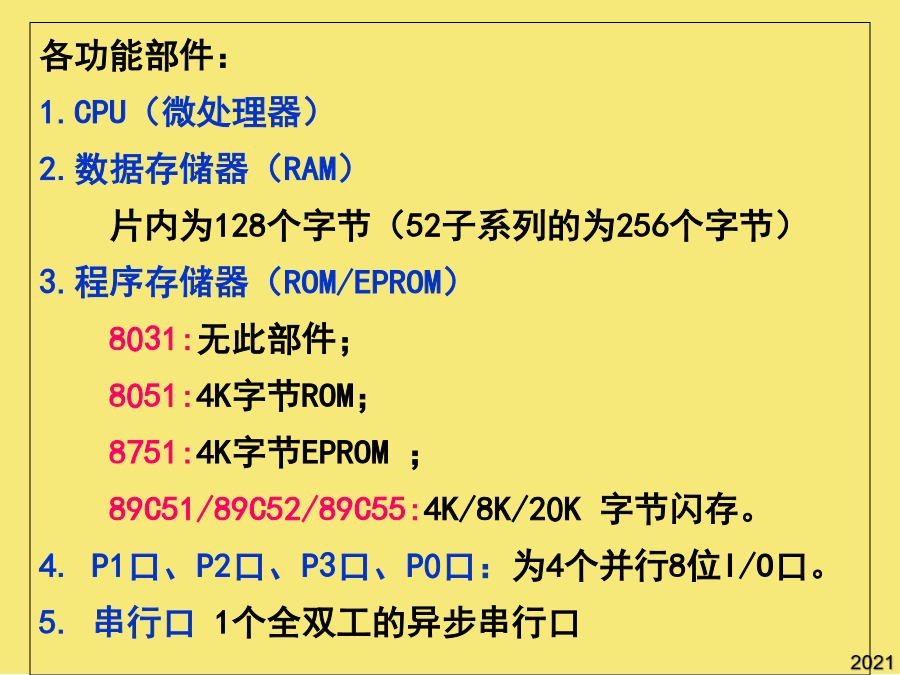

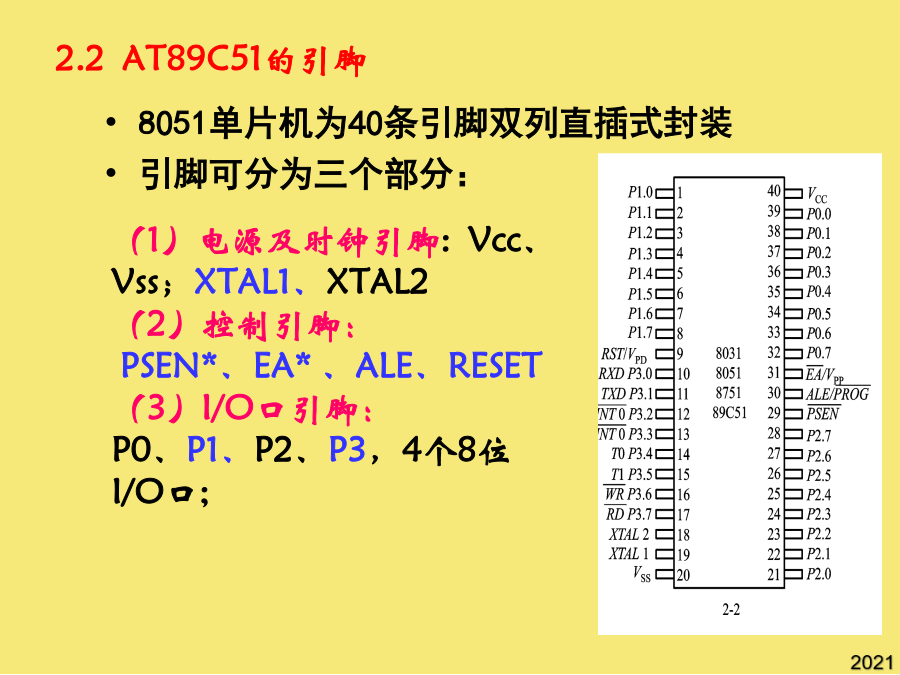

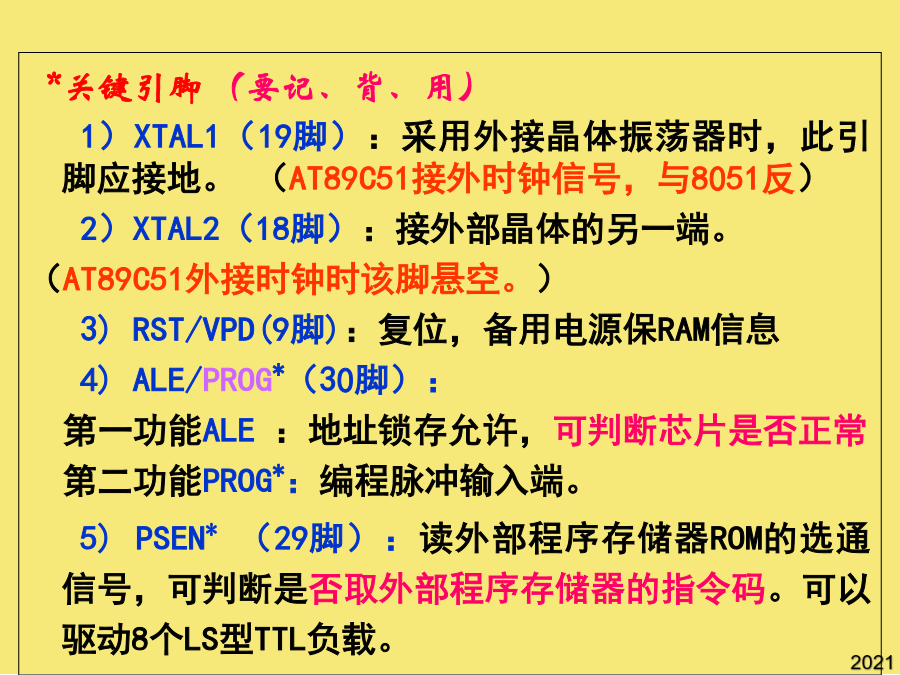

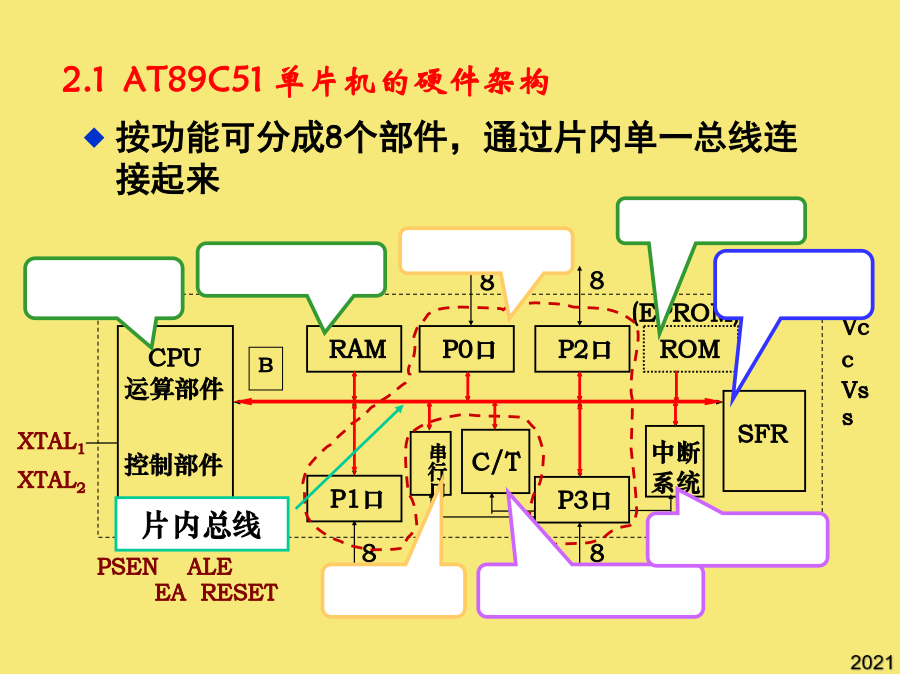

2.1AT89C51单片机的硬件架构各功能部件：1.CPU（微处理器）2.数据存储器（RAM）片内为128个字节（52子系列的为256个字节）3.程序存储器（ROM/EPROM）8031:无此部件；8051:4K字节ROM；8751:4K字节EPROM；89C51/89C52/89C55:4K/8K/20K字节闪存。4.P1口、P2口、P3口、P0口：为4个并行8位I/O口。5.串行口1个全双工的异步串行口6.定时器/计数器2个16位定时记数器，可精确定时或对外部事件进行计数7.中断系统5个中断源，2个中断优先级8.特殊功能寄存器（SFR）共有21个，是一个具有特殊功能的RAM区。对功能部件进行管理、控制、监视。（应用重点）8051单片机为40条引脚双列直插式封装引脚可分为三个部分：*关键引脚（要记、背、用）1）XTAL1（19脚）：采用外接晶体振荡器时，此引脚应接地。（AT89C51接外时钟信号，与8051反）2）XTAL2（18脚）：接外部晶体的另一端。（AT89C51外接时钟时该脚悬空。）3)RST/VPD(9脚)：复位，备用电源保RAM信息4)ALE/PROG*（30脚）：第一功能ALE：地址锁存允许，可判断芯片是否正常第二功能PROG*：编程脉冲输入端。5)PSEN*（29脚）：读外部程序存储器ROM的选通信号，可判断是否取外部程序存储器的指令码。可以驱动8个LS型TTL负载。6)EA*/VPP(31脚)：EA*为内外程序存储器选择控制EA*=1，先访问片内程序存储器，AT89C51接高电平。EA*=0，单片机则只访问外部程序存储器。第二功能VPP，用于施加编程电压。7)P1口：8位准双向I/O口，可驱动4个LS型TTL负载。8)P3口：8位准双向I/O口，双功能复用口，可驱动4个LS型TTL负载。注意:准双向口与双向三态口的差别。当3个准双向I/O口作输入口使用时，要向该口先写“1”，另外准双向I/O口无高阻的“浮空”状态。2.3AT89C51的CPU由运算器和控制器所构成2.3.1运算器对操作数进行算术、逻辑运算和位操作。1．算术逻辑运算单元ALU2．累加器A使用最频繁的寄存器，可写为Acc。A的作用：（1）是ALU单元的输入之一，又是运算结果存放单元。（2）数据传送大多都通过累加器A，是“瓶颈”，后增加了部分不经过累加器传送的指令。（3）A的进位标志Cy同时又是位处理机的位累加器。3．程序状态字寄存器PSW（1）Cy（PSW.7）进位标志位（2）Ac(PSW.6)辅助进位标志位（低四位进位）（3）F0（PSW.5）标志位由用户使用的一个状态标志位，可用作标识程序段或控制程序的流向。（4）RS1、RS0（PSW.4、PSW.3）：4组工作寄存器区选择控制位1和位0。工作寄存器区的选择（5）OV（PSW.2）溢出标志位指示运算是否产生溢出。各种算术运算指令对该位的影响情况较复杂，将在第3章介绍。注意：OV=D7c⊕D6c，与进位是不同性质的概念:保留位，未用（7）P(PSW.0)：奇偶标志位P=1，A中“1”的个数为奇数P=0，A中“1”的个数为偶数技术突破：8位机+1位机的硬件资源整合，８０５１精美之笔存储单元使用双稳态触发器，可带电信息可长期保存。第2章89C51单片机的硬件结构第二功能VPP，用于施加编程电压。内部有一个用于构成振荡器的高增益反相放大器，其输入端：XTAL1，输出端：XTAL2。P0～P3口都是并行I/O口，但P0口和P2口还可用来构建数据/地址总线，所以电路中有一个MUX，进行转换。3AT89C51的CPU0000H74HP=0，A中“1”的个数为偶数（2）双字节单周期指令：ADDA，#data每个状态又分为两拍：P1和P2。4）CPU发读的命令；表2-15种中断源的中断入口地址1．程序计数器PC（ProgramCounter）存放下一条要执行的指令在程序存储器中的地址。基本工作方式：（1）程序计数器自动加1（2）执行有条件或无条件转移指令时，程序计数器将被置入新的数值，从而使程序的流向发生变化。（3）执行子程序调用或中断调用时完成下列操作：①PC的当前值保护②将子程序入口地址或中断向量的地址送入PC。子程序结束时，遇RET或RETI后返回断点。2．指令寄存器IR：暂存当前指令，指令操作码送指令译码器。3.指令译码器ID：每条指令译码变成控制电平。2.4AT89C51存储器的结构哈佛（Har-vard）结构存储器空间可划分为5类：1.程序存储器空间ROM/EPOM/E2POM/FLASH8031无内部程序存储器
