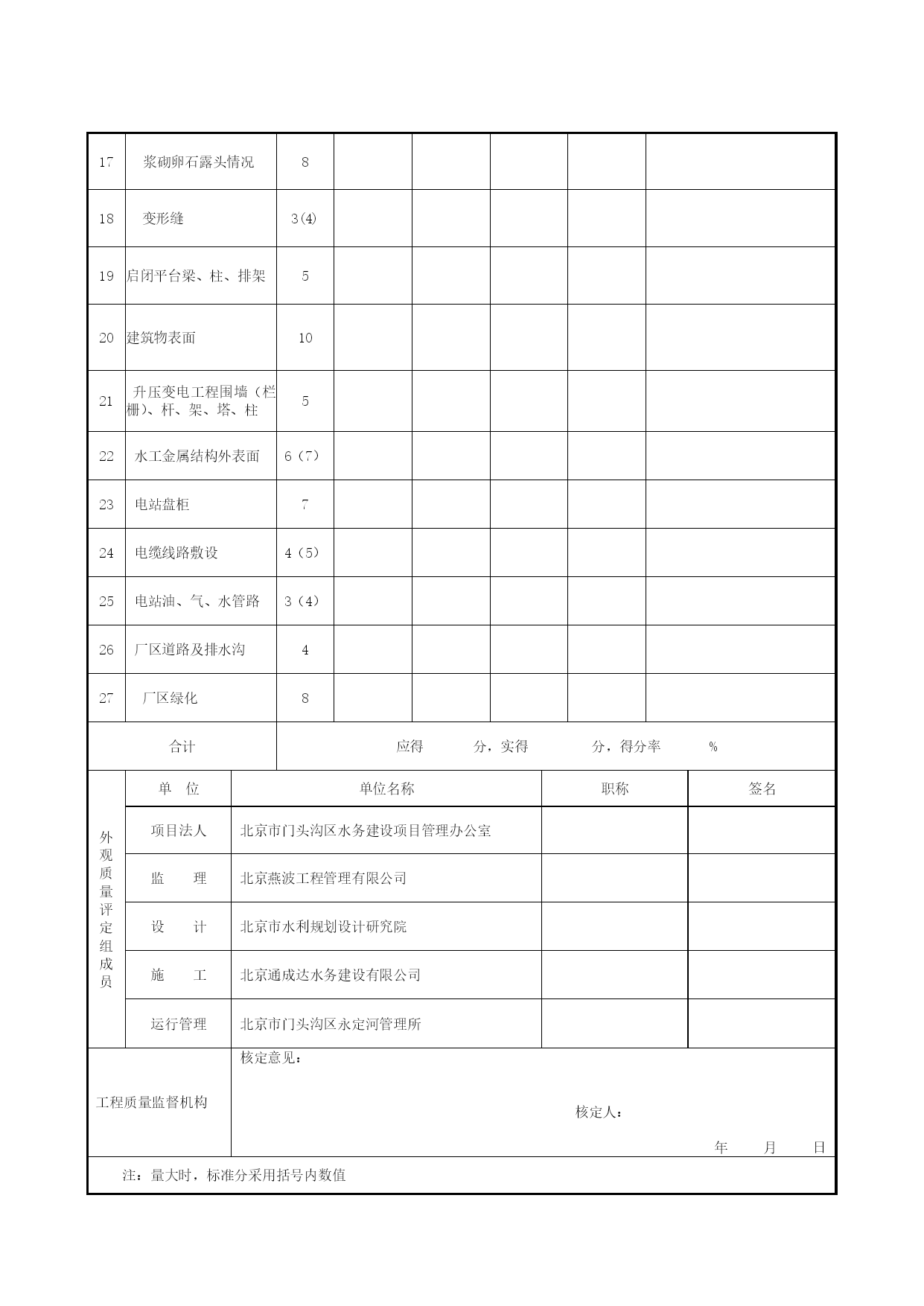

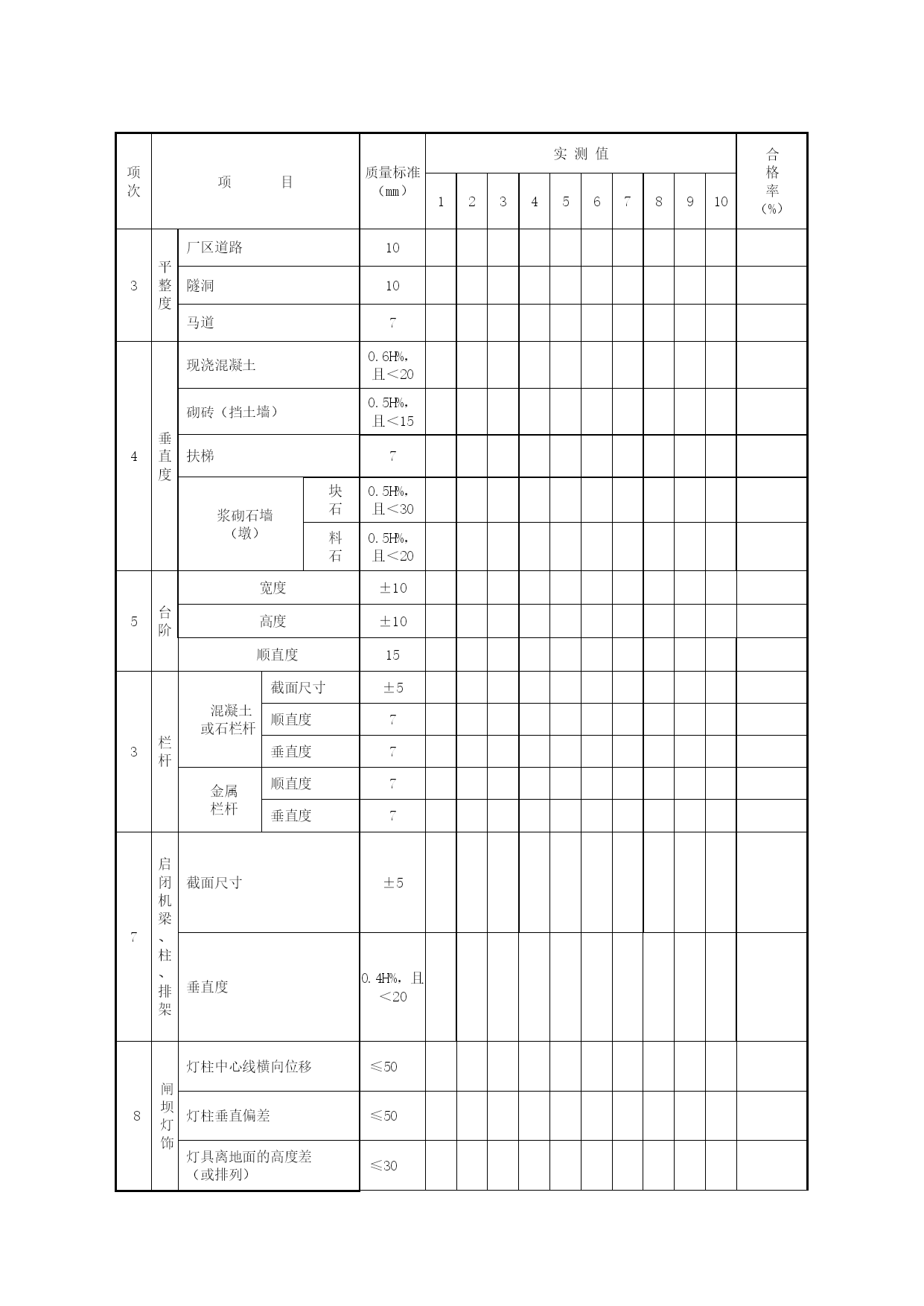

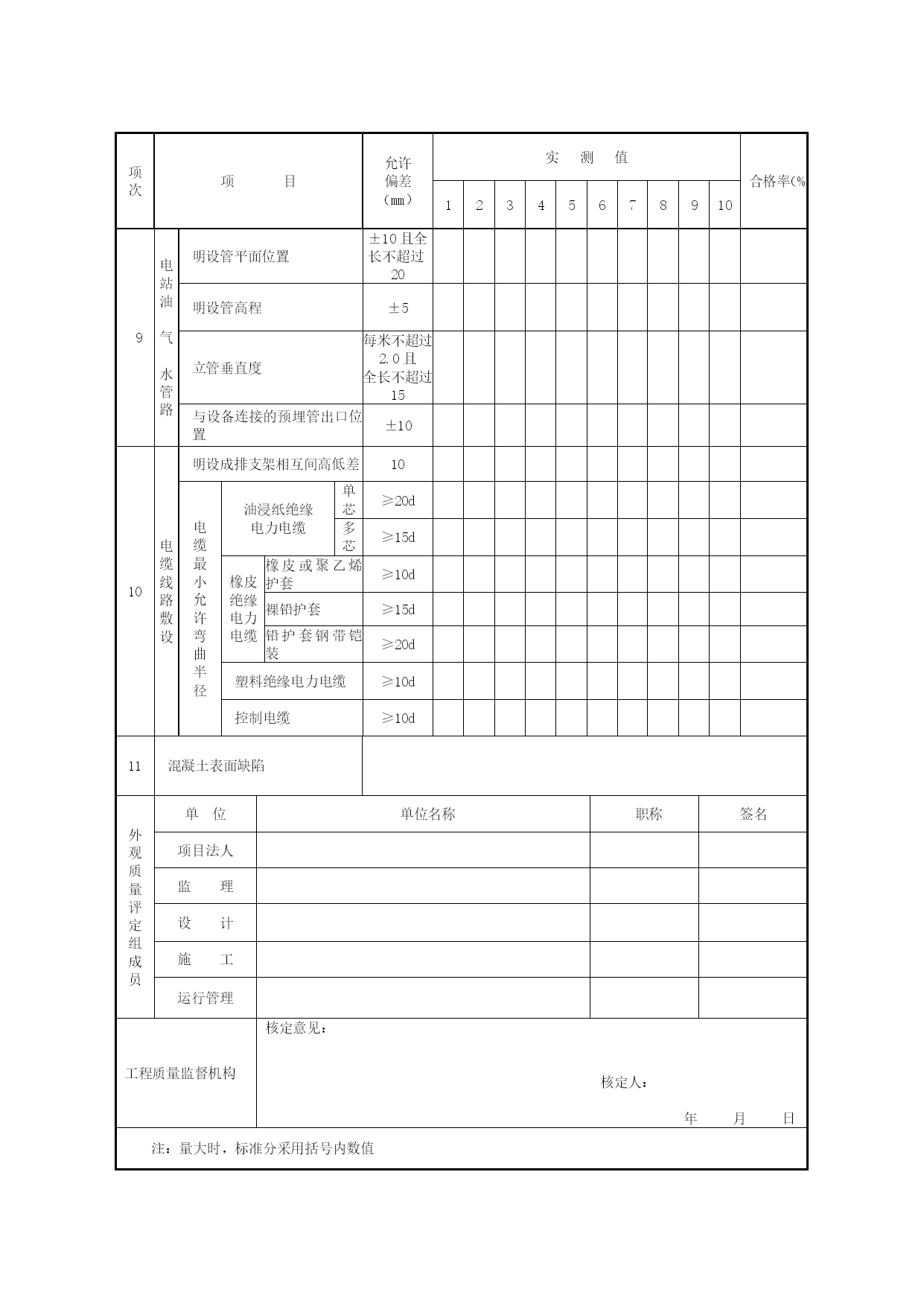

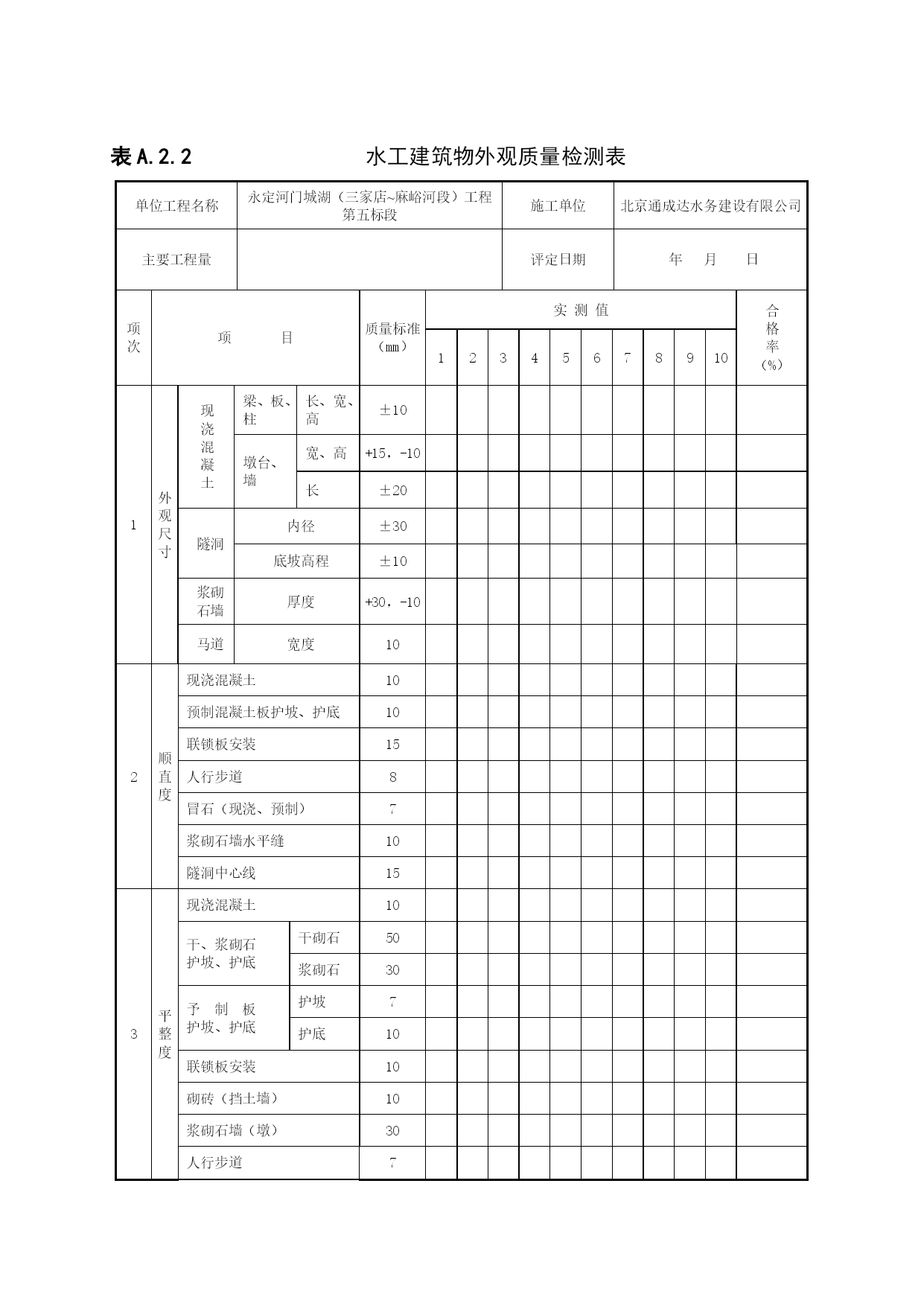

表A.2.1水工建筑物外观质量评定表单位工程名称施工单位主要工程量评定日期年月日项次项目标准分(分)评定得分（分）备注一级100%二级90%三级70%四级01建筑物外部尺寸122轮廓线103表面平整度104立面垂直度105大角方正56曲面与平面联结97扭面与平面联结98马道及排水沟3(4)9梯步2(3)10栏杆2(3)11扶梯212闸坝灯饰213混凝土表面无缺陷1014表面钢筋割除2(4)15砌体勾缝宽度均匀、平整416竖、横缝平直417浆砌卵石露头情况818变形缝3(4)19启闭平台梁、柱、排架520建筑物表面1021升压变电工程围墙（栏栅）、杆、架、塔、柱522水工金属结构外表面6（7）23电站盘柜724电缆线路敷设4（5）25电站油、气、水管路3（4）26厂区道路及排水沟427厂区绿化8合计应得分，实得分，得分率%外观质量评定组成员单位单位名称职称签名项目法人北京市门头沟区水务建设项目管理办公室监理北京燕波工程管理有限公司设计北京市水利规划设计研究院施工北京通成达水务建设有限公司运行管理北京市门头沟区永定河管理所工程质量监督机构核定意见：核定人：年月日注：量大时，标准分采用括号内数值表A.2.2水工建筑物外观质量检测表单位工程名称永定河门城湖（三家店~麻峪河段）工程第五标段施工单位北京通成达水务建设有限公司主要工程量评定日期年月日项次项目质量标准（mm）实测值合格率（%）123456789101外观尺寸现浇混凝土梁、板、柱长、宽、高±10墩台、墙宽、高+15，-10长±20隧洞内径±30底坡高程±10浆砌石墙厚度+30，-10马道宽度102顺直度现浇混凝土10预制混凝土板护坡、护底10联锁板安装15人行步道8冒石（现浇、预制）7浆砌石墙水平缝10隧洞中心线153平整度现浇混凝土10干、浆砌石护坡、护底干砌石50浆砌石30予制板护坡、护底护坡7护底10联锁板安装10砌砖（挡土墙）10浆砌石墙（墩）30人行步道7项次项目质量标准（mm）实测值合格率（%）123456789103平整度厂区道路10隧洞10马道74垂直度现浇混凝土0.6H%，且＜20砌砖（挡土墙）0.5H%，且＜15扶梯7浆砌石墙（墩）块石0.5H%，且＜30料石0.5H%，且＜205台阶宽度±10高度±10顺直度153栏杆混凝土或石栏杆截面尺寸±5顺直度7垂直度7金属栏杆顺直度7垂直度77启闭机梁、柱、排架截面尺寸±5垂直度0.4H%，且＜208闸坝灯饰灯柱中心线横向位移≤50灯柱垂直偏差≤50灯具离地面的高度差（或排列）≤30项次项目允许偏差（mm）实测值合格率（%）123456789109电站油气水管路明设管平面位置±10且全长不超过20明设管高程±5立管垂直度每米不超过2.0且全长不超过15与设备连接的预埋管出口位置±1010电缆线路敷设明设成排支架相互间高低差10电缆最小允许弯曲半径油浸纸绝缘电力电缆单芯≥20d多芯≥15d橡皮绝缘电力电缆橡皮或聚乙烯护套≥10d裸铅护套≥15d铅护套钢带铠装≥20d塑料绝缘电力电缆≥10d控制电缆≥10d11混凝土表面缺陷外观质量评定组成员单位单位名称职称签名项目法人监理设计施工运行管理工程质量监督机构核定意见：核定人：年月日注：量大时，标准分采用括号内数值
