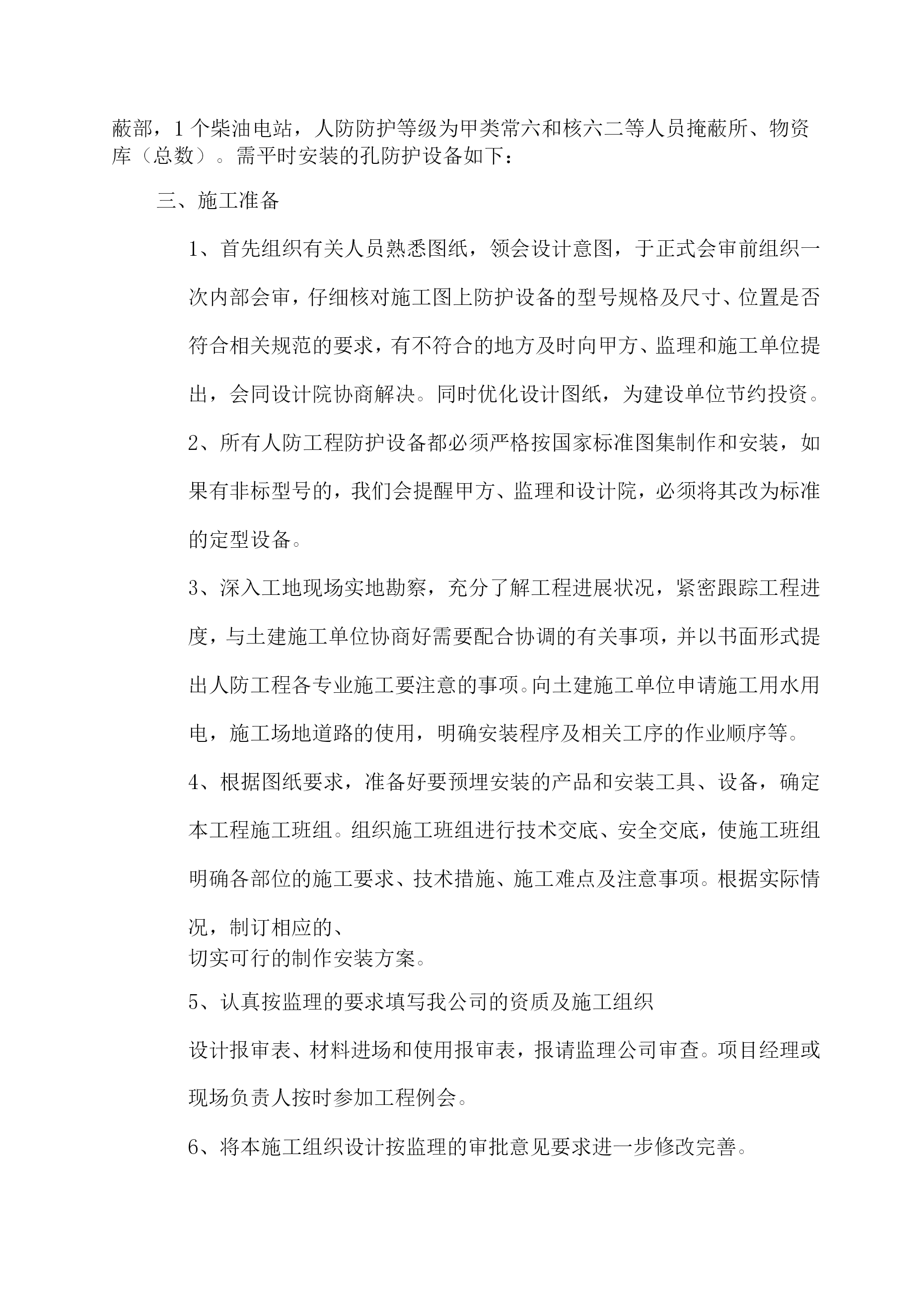

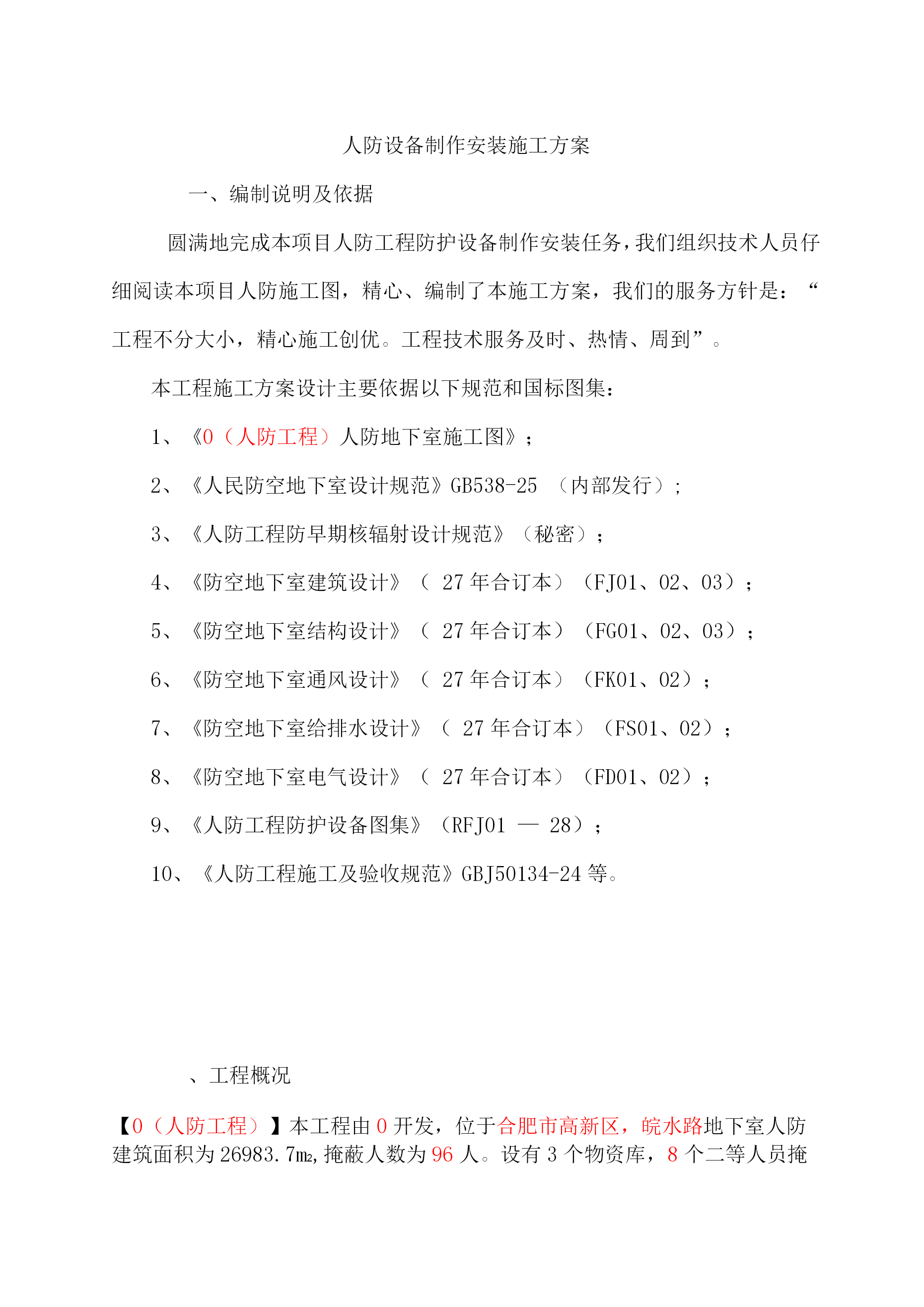

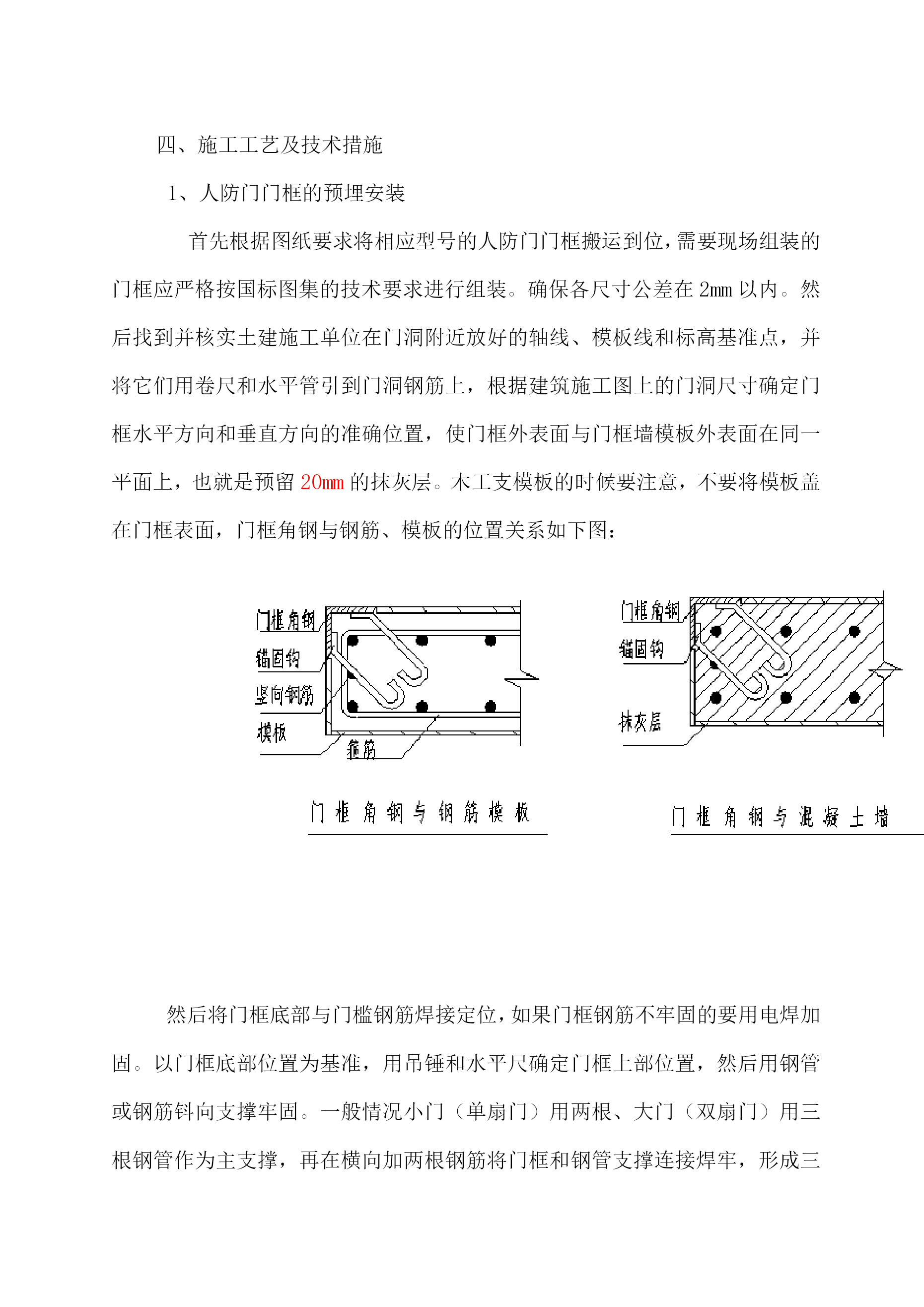

人防设备制作安装施工方案一、编制说明及依据圆满地完成本项目人防工程防护设备制作安装任务，我们组织技术人员仔细阅读本项目人防施工图，精心、编制了本施工方案，我们的服务方针是：“工程不分大小，精心施工创优。工程技术服务及时、热情、周到”。本工程施工方案设计主要依据以下规范和国标图集：1、《0（人防工程）人防地下室施工图》；2、《人民防空地下室设计规范》GB538-25（内部发行）;3、《人防工程防早期核辐射设计规范》（秘密）；4、《防空地下室建筑设计》（27年合订本）（FJ01、02、03）；5、《防空地下室结构设计》（27年合订本）（FG01、02、03）；6、《防空地下室通风设计》（27年合订本）（FK01、02）；7、《防空地下室给排水设计》（27年合订本）（FS01、02）；8、《防空地下室电气设计》（27年合订本）（FD01、02）；9、《人防工程防护设备图集》（RFJ01—28）；10、《人防工程施工及验收规范》GBJ50134-24等。、工程概况【0（人防工程）】本工程由0开发，位于合肥市高新区，皖水路地下室人防建筑面积为26983.7m2,掩蔽人数为96人。设有3个物资库，8个二等人员掩蔽部，1个柴油电站，人防防护等级为甲类常六和核六二等人员掩蔽所、物资库（总数）。需平时安装的孔防护设备如下：三、施工准备1、首先组织有关人员熟悉图纸，领会设计意图，于正式会审前组织一次内部会审，仔细核对施工图上防护设备的型号规格及尺寸、位置是否符合相关规范的要求，有不符合的地方及时向甲方、监理和施工单位提出，会同设计院协商解决。同时优化设计图纸，为建设单位节约投资。2、所有人防工程防护设备都必须严格按国家标准图集制作和安装，如果有非标型号的，我们会提醒甲方、监理和设计院，必须将其改为标准的定型设备。3、深入工地现场实地勘察，充分了解工程进展状况，紧密跟踪工程进度，与土建施工单位协商好需要配合协调的有关事项，并以书面形式提出人防工程各专业施工要注意的事项。向土建施工单位申请施工用水用电，施工场地道路的使用，明确安装程序及相关工序的作业顺序等。4、根据图纸要求，准备好要预埋安装的产品和安装工具、设备，确定本工程施工班组。组织施工班组进行技术交底、安全交底，使施工班组明确各部位的施工要求、技术措施、施工难点及注意事项。根据实际情况，制订相应的、切实可行的制作安装方案。5、认真按监理的要求填写我公司的资质及施工组织设计报审表、材料进场和使用报审表，报请监理公司审查。项目经理或现场负责人按时参加工程例会。6、将本施工组织设计按监理的审批意见要求进一步修改完善。四、施工工艺及技术措施1、人防门门框的预埋安装首先根据图纸要求将相应型号的人防门门框搬运到位，需要现场组装的门框应严格按国标图集的技术要求进行组装。确保各尺寸公差在2mm以内。然后找到并核实土建施工单位在门洞附近放好的轴线、模板线和标高基准点，并将它们用卷尺和水平管引到门洞钢筋上，根据建筑施工图上的门洞尺寸确定门框水平方向和垂直方向的准确位置，使门框外表面与门框墙模板外表面在同一平面上，也就是预留20mm的抹灰层。木工支模板的时候要注意，不要将模板盖在门框表面，门框角钢与钢筋、模板的位置关系如下图：然后将门框底部与门槛钢筋焊接定位，如果门框钢筋不牢固的要用电焊加固。以门框底部位置为基准，用吊锤和水平尺确定门框上部位置，然后用钢管或钢筋钭向支撑牢固。一般情况小门（单扇门）用两根、大门（双扇门）用三根钢管作为主支撑，再在横向加两根钢筋将门框和钢管支撑连接焊牢，形成三角形，加强稳定性。钢门框支撑面的平整度偏差不应超过2mm。门框垂直度偏差不应超过长边的2%。。为了确保门框安装质量和避免变形。土建施工单位在校正钢筋和支模板的过程中，应注意保护好门框的固定支撑，发现有影响支模板的地方请及时通知我们，由我们来处理。门框安装示意图如下：门框安装示意图2、人防门门扇的安装在人防地下室通车、通电，无积水、垃圾时即可进行门扇安装。门扇吊装到位后，留出密封胶条的间隙即可将绞耳焊牢（或者用螺栓连接）在门框绞耳预埋板上，然后进行调试，门框与门扇贴合严密，间隙达到《人民防空工程防护设备产品质量检验与施工验收标准RFJ01-22》的要求。接着安装闭锁和密封胶条，锁紧后使门扇与门框应贴合紧密均匀。铰页、闭锁安装位置应准确，上、下铰页同轴度偏差不应超过规范允许偏差值。门扇应启闭灵活，开关门扇的操纵力也应符合《人民防空工程防护设备产品质量检验与施工验收标准RFJ01-22》的要求。安装完成后，对外露金属表面进行清渣、打磨、除锈。达到表面光洁平整后，刷两遍防锈底漆，两遍灰色面漆。最后进行喷字，标出手轮或闭锁把手的开关方向和人防门型号。.1n1+3、
