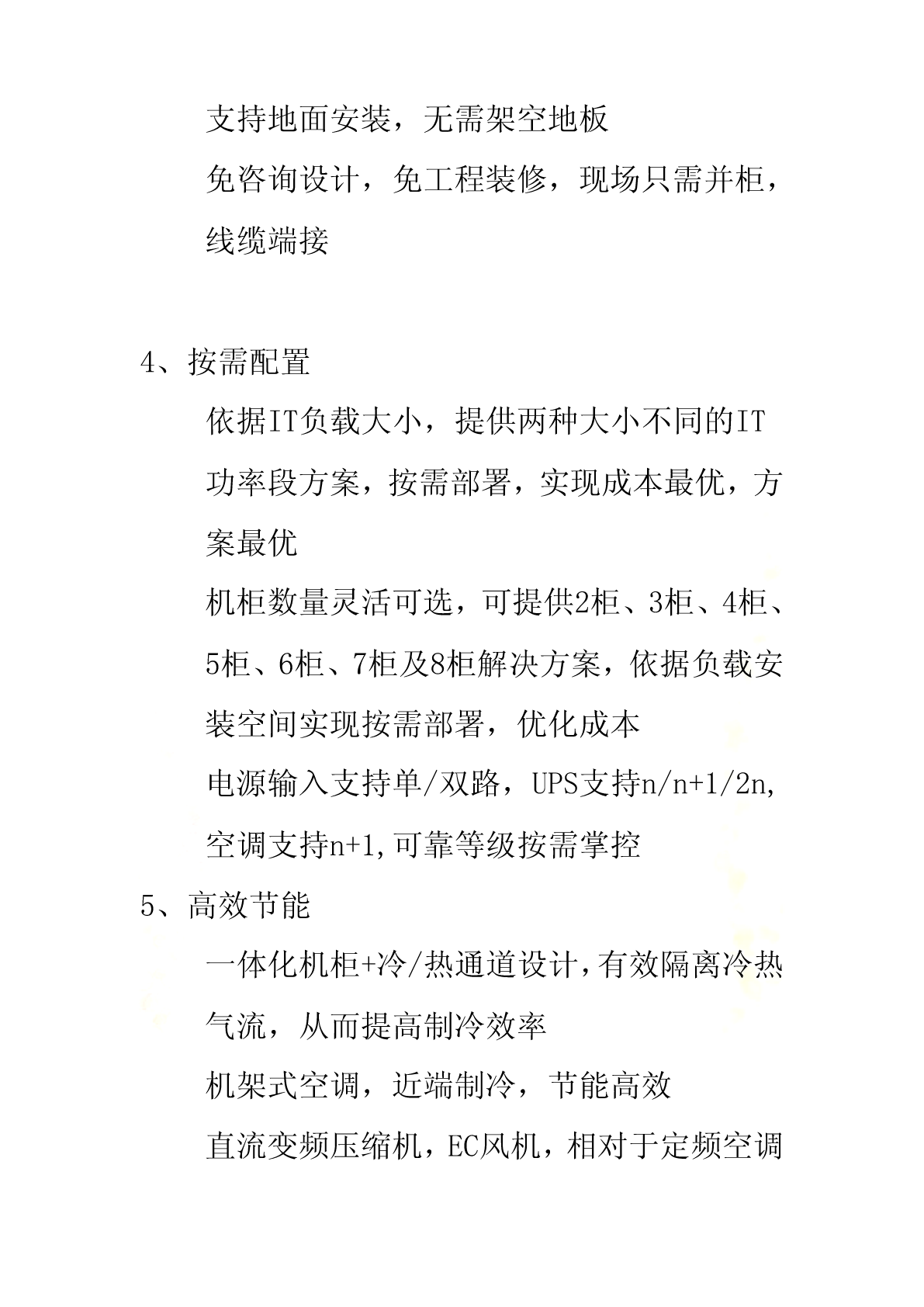

数据中心机房(机房建设)方案数据中心机房（机房建设）方案技术解决方案目录一、产品概述............................................41.1产品简介...............................................41.2应用场景...............................................41.3产品特点...............................................4二、系统架构............................................72.1小型数据中心简介........................................72.1.1支撑能力.................82.1.2供配电系统设计说明.......92.2机柜及冷通道封闭系统....................................92.3供配电模块............................................132.3.1智能配电模块............132.3.2不间断供电子系统........172.3.3蓄电池子系统（蓄电池，无线电池监控仪）....................252.4制冷系统..............................................272.5动环监控系统..........................................302.5.1系统架构................303.5.2功能规划................323.5.3产品特性................34、防雷接地系统............................................362.6.1电源系统防雷............362.6.2接地系统................36一、产品概述1.1产品简介小型数据中心是新一代数据中心基础设施解决方案，集配电系统、UPS系统、制冷系统、监控系统、机柜系统、布线系统、防雷系统于一体。高度集成配电、UPS、机架空调、监控等在一个基础设施一体化柜内，灵活扩展IT机柜数量。单个模块最多支持8个机柜，IT机柜支持1~6个，IT负载支持15KW及其以下，单柜最大功率支持5KW/R。模块配置250mm单排通道，支持冷/热通道可选。1.2应用场景➢垂直行业的分支机构机房➢中小型企业➢机房扩容➢临时机房在整个机房网络中所处的位置：1.3产品特点1、低SUE，节省安装空间,降低空间占地ATSE、配电、指示灯、UPS、空调及监控集成在一个柜子，至少节省一个柜位安装空间基础设施一体化柜中可同时安装2台机架式空调2、安全可靠1）轻载除湿➢空调可根据机房温、湿度，自动进行轻载除湿和制冷的逻辑切换➢可实现最低10%IT负载条件下运行，达到业内最低2）应急散热➢制冷故障，应急风扇启动，延缓通道内温升速度，为数据备份预留时间➢应急风扇UPS供电，保证应急时可靠启动3、快速部署➢配电、UPS、空调、监控、通道工厂预装➢线缆工厂预制➢冷媒预充注，内外机接口处螺纹连接，免焊接➢支持地面安装，无需架空地板➢免咨询设计，免工程装修，现场只需并柜，线缆端接4、按需配置➢依据IT负载大小，提供两种大小不同的IT功率段方案，按需部署，实现成本最优，方案最优➢机柜数量灵活可选，可提供2柜、3柜、4柜、5柜、6柜、7柜及8柜解决方案，依据负载安装空间实现按需部署，优化成本➢电源输入支持单/双路，UPS支持n/n+1/2n,空调支持n+1,可靠等级按需掌控5、高效节能➢一体化机柜+冷/热通道设计，有效隔离冷热气流，从而提高制冷效率➢机架式空调，近端制冷，节能高效➢直流变频压缩机，EC风机，相对于定频空调至少节能15%➢湿膜加湿，相对电极加湿，节能至少90%6、智能管理➢采用即插即用的监控模块，机架安装，支持两路电源输入，保证供电可靠性➢监控模块可实时采集系统电量，也可检测温湿度、水浸、门磁、烟感、空调，确保IT设备运行在一个可靠的环境➢本地大屏LCD人机界面，无线通讯，实时显示系统各项运行参数➢短信告警，确保告警信息第一时间传递给运维人员，以便及时了解告警信息
