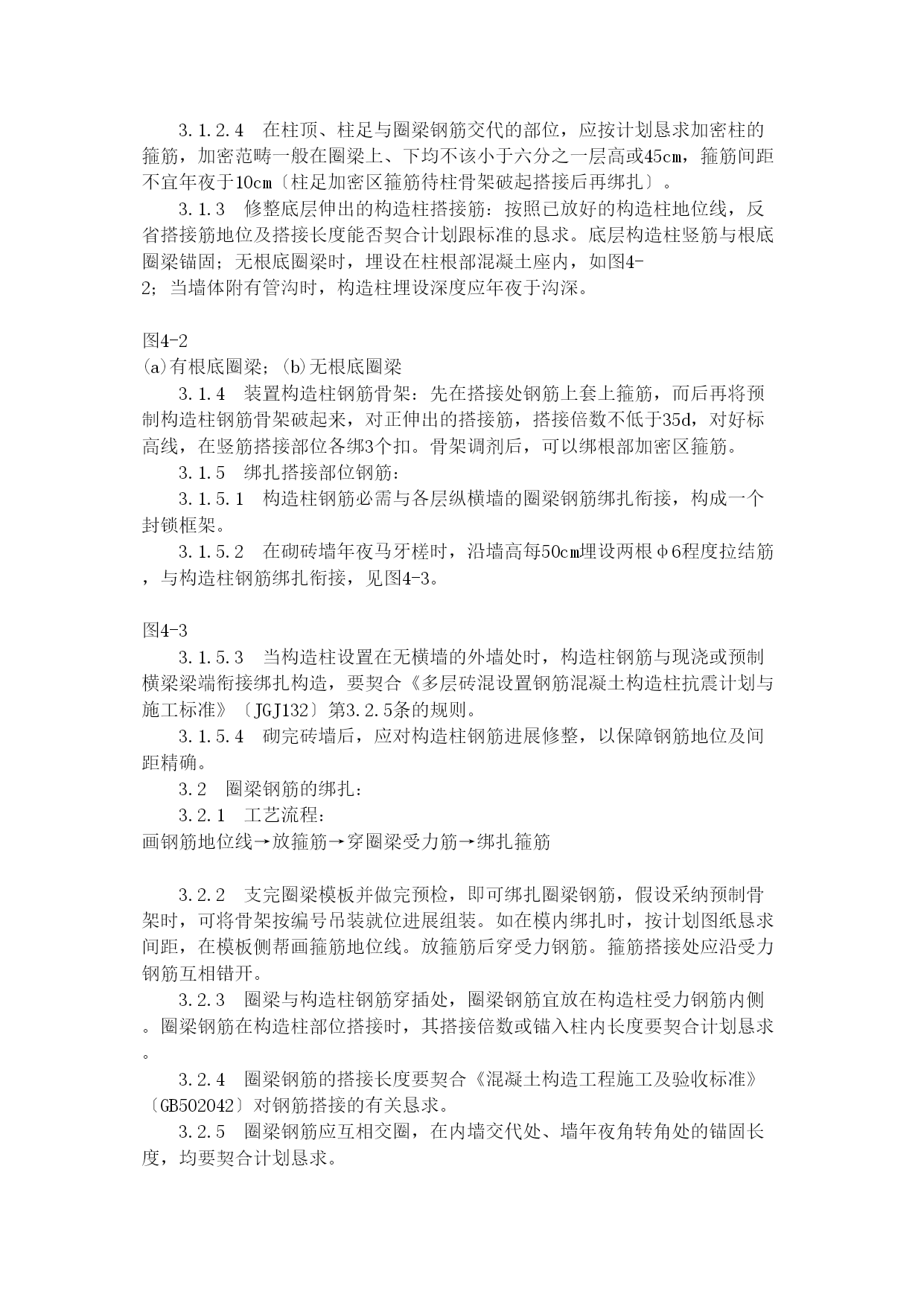

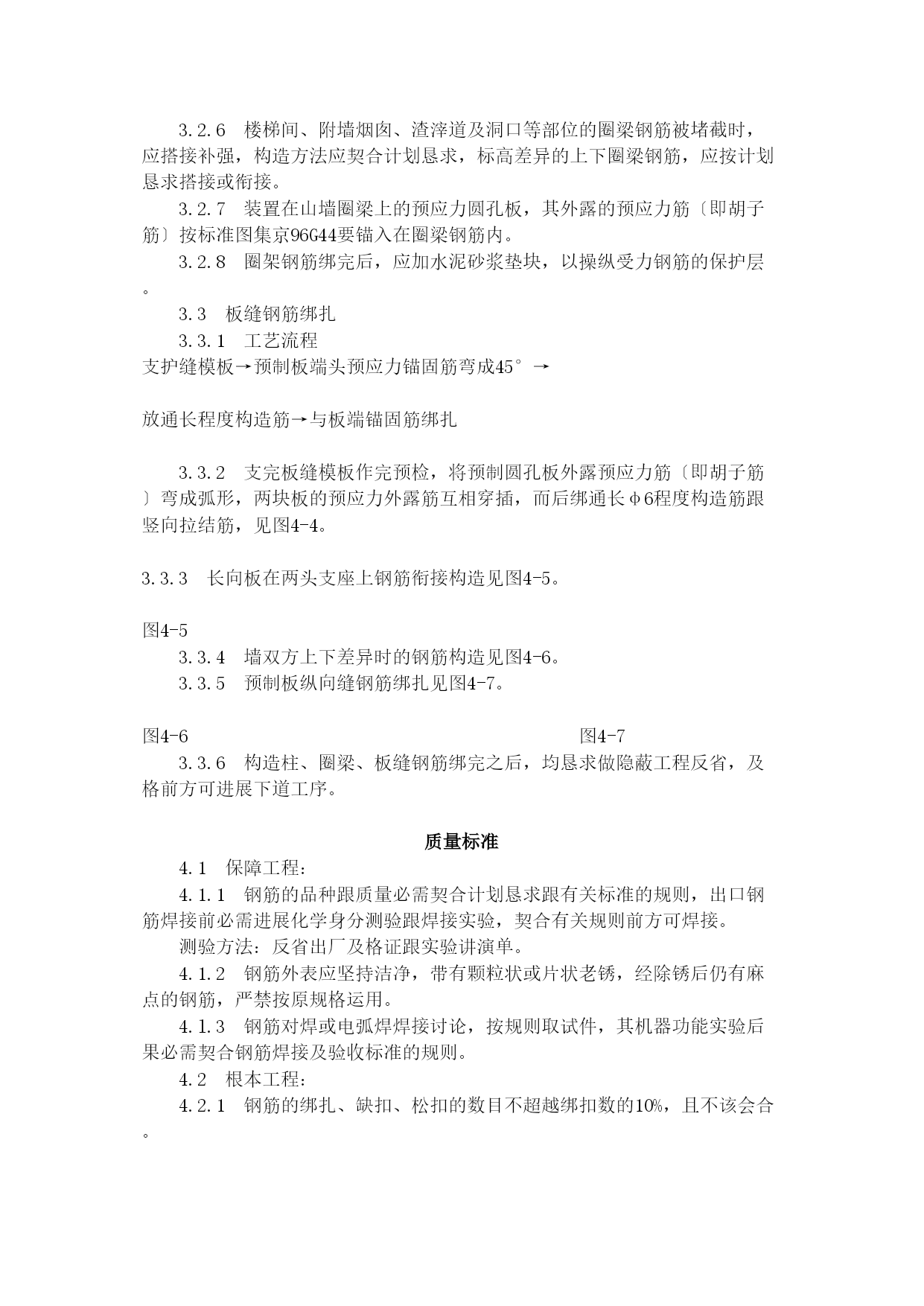

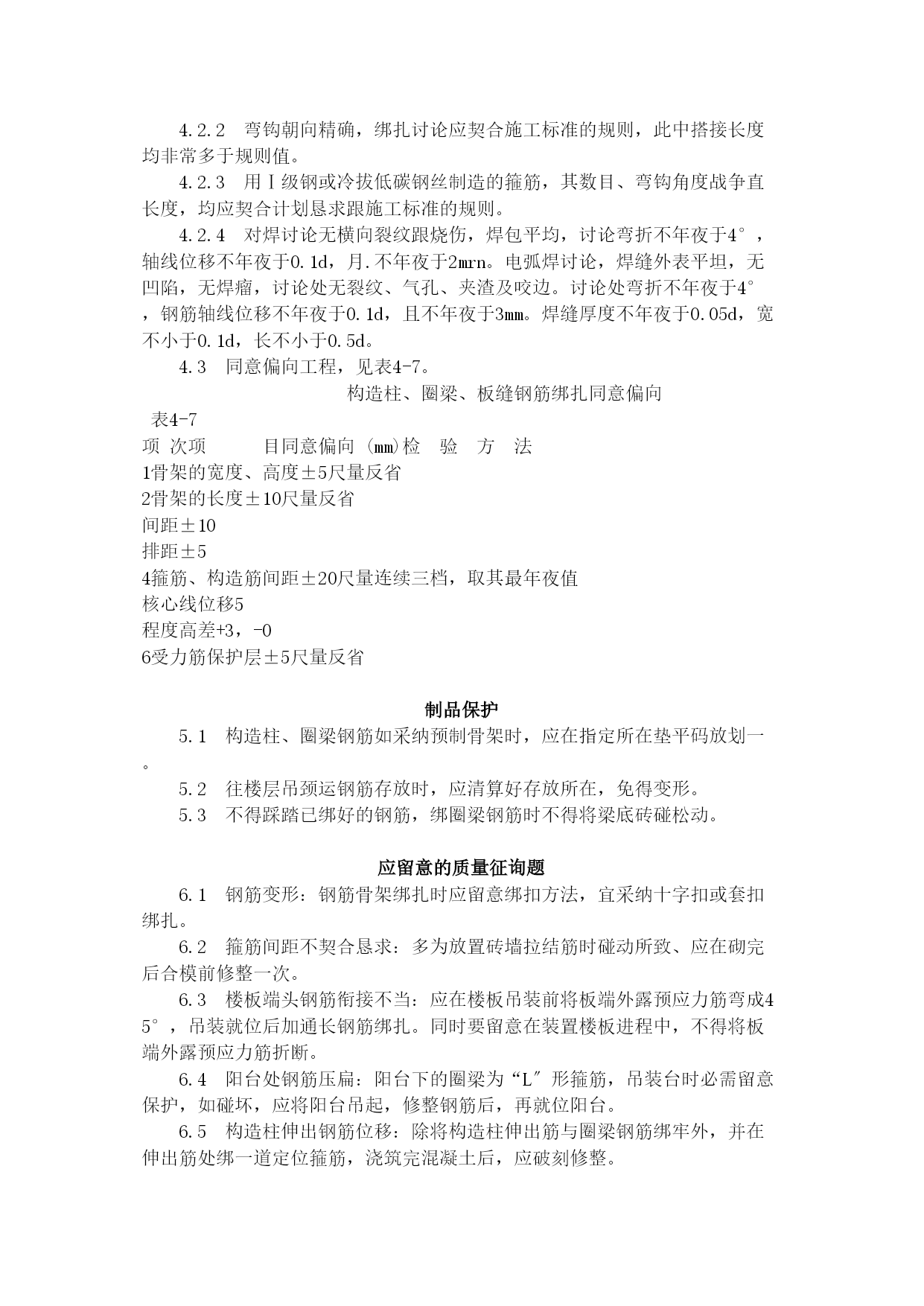

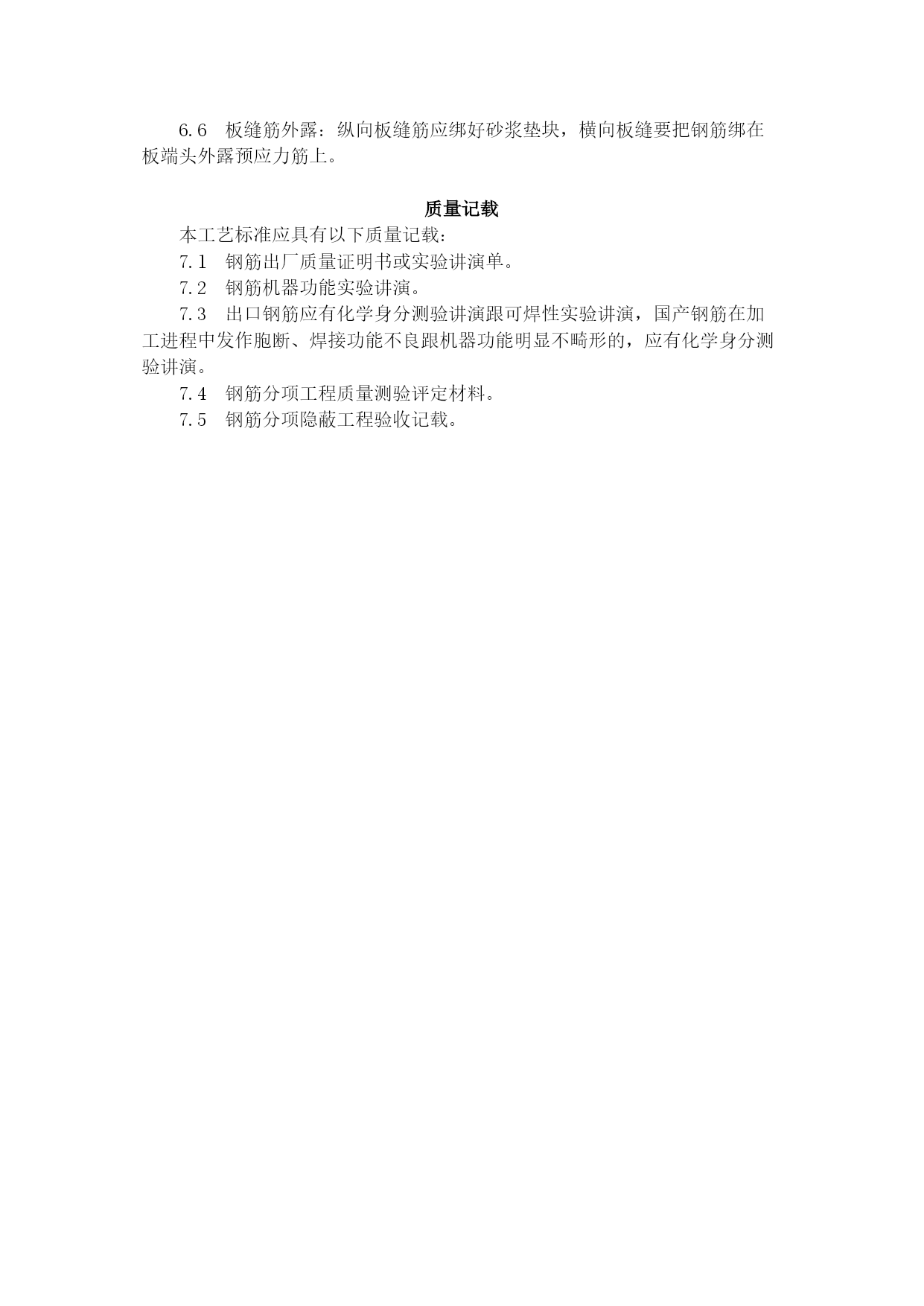

砖混、外砖内模构造构造柱、圈梁、板缝钢筋绑扎工艺标准〔407-1996〕范畴本工艺标准有用于砖混构造、外砖内模构造的构造柱、圈梁、板缝钢筋绑扎工艺。施工预备2.1材料及要紧机具：2.1.1钢筋：应有出厂及格证，按规则作力学功能复试，当加了进程中发作脆断等特别情况，还需作化学身分测验。钢筋应无老锈及油污。2.1.2铁丝；可采纳20～22号铁丝〔火烧丝〕或镀锌铁丝〔铅丝〕。2.1.3操纵混凝土保护层用的砂浆垫块、塑料卡。2.1.4东西：钢筋钩子、撬棍、钢筋板子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。2.2功课前提：2.2.1按施工现场破体图规则的地位，将钢筋堆放园地进展清算、平坦，预备好垫木。按差异规格型号堆放并垫好垫木。2.2.2核查钢筋级不、型号、外形、尺寸及数目，能否与计划图纸及加工配料单一样。2.2.3弹好标高程度线及构造柱、外砖内模混凝土墙的外皮线。2.2.4圈梁及板缝模板已做完预检，并将模内清算洁净。2.2.5预应力圆孔板的端孔已按标准图〔96G44〕的恳求堵好。操纵工艺3.1构造柱钢筋绑扎：3.1.1工艺流程：预制构造柱钢筋骨架→修整底层伸出的构造柱塔接筋→装置构造柱钢筋骨架→绑扎搭接部位箍筋3.1.2预制构造柱钢筋骨架：3.1.2.1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。3.1.2.2按照画线地位，将箍筋套在受力筋上逐一绑扎，要预留出搭接部位的长度。为防止骨架变形，宜采纳反十字扣或套扣绑扎。箍筋应与受力钢筋坚持垂直；箍筋弯钩叠合处，应沿受力钢筋偏向错开放置。3.1.2.3穿别的二根受力钢筋，并与箍筋绑扎结实，箍筋端头平直长度不小于10d〔d为箍筋直径〕，弯钩角度不小于135°。3.1.2.4在柱顶、柱足与圈梁钢筋交代的部位，应按计划恳求加密柱的箍筋，加密范畴一般在圈梁上、下均不该小于六分之一层高或45cm，箍筋间距不宜年夜于10cm〔柱足加密区箍筋待柱骨架破起搭接后再绑扎〕。3.1.3修整底层伸出的构造柱搭接筋：按照已放好的构造柱地位线，反省搭接筋地位及搭接长度能否契合计划跟标准的恳求。底层构造柱竖筋与根底圈梁锚固；无根底圈梁时，埋设在柱根部混凝土座内，如图4-2；当墙体附有管沟时，构造柱埋设深度应年夜于沟深。图4-2(a)有根底圈梁；(b)无根底圈梁3.1.4装置构造柱钢筋骨架：先在搭接处钢筋上套上箍筋，而后再将预制构造柱钢筋骨架破起来，对正伸出的搭接筋，搭接倍数不低于35d，对好标高线，在竖筋搭接部位各绑3个扣。骨架调剂后，可以绑根部加密区箍筋。3.1.5绑扎搭接部位钢筋：3.1.5.1构造柱钢筋必需与各层纵横墙的圈梁钢筋绑扎衔接，构成一个封锁框架。3.1.5.2在砌砖墙年夜马牙槎时，沿墙高每50cm埋设两根φ6程度拉结筋，与构造柱钢筋绑扎衔接，见图4-3。图4-33.1.5.3当构造柱设置在无横墙的外墙处时，构造柱钢筋与现浇或预制横梁梁端衔接绑扎构造，要契合《多层砖混设置钢筋混凝土构造柱抗震计划与施工标准》〔JGJ132〕第3.2.5条的规则。3.1.5.4砌完砖墙后，应对构造柱钢筋进展修整，以保障钢筋地位及间距精确。3.2圈梁钢筋的绑扎：3.2.1工艺流程：画钢筋地位线→放箍筋→穿圈梁受力筋→绑扎箍筋3.2.2支完圈梁模板并做完预检，即可绑扎圈梁钢筋，假设采纳预制骨架时，可将骨架按编号吊装就位进展组装。如在模内绑扎时，按计划图纸恳求间距，在模板侧帮画箍筋地位线。放箍筋后穿受力钢筋。箍筋搭接处应沿受力钢筋互相错开。3.2.3圈梁与构造柱钢筋穿插处，圈梁钢筋宜放在构造柱受力钢筋内侧。圈梁钢筋在构造柱部位搭接时，其搭接倍数或锚入柱内长度要契合计划恳求。3.2.4圈梁钢筋的搭接长度要契合《混凝土构造工程施工及验收标准》〔GB502042〕对钢筋搭接的有关恳求。3.2.5圈梁钢筋应互相交圈，在内墙交代处、墙年夜角转角处的锚固长度，均要契合计划恳求。3.2.6楼梯间、附墙烟囱、渣滓道及洞口等部位的圈梁钢筋被堵截时，应搭接补强，构造方法应契合计划恳求，标高差异的上下圈梁钢筋，应按计划恳求搭接或衔接。3.2.7装置在山墙圈梁上的预应力圆孔板，其外露的预应力筋〔即胡子筋〕按标准图集京96G44要锚入在圈梁钢筋内。3.2.8圈架钢筋绑完后，应加水泥砂浆垫块，以操纵受力钢筋的保护层。3.3板缝钢筋绑扎3.3.1工艺流程支护缝模板→预制板端头预应力锚固筋弯成45°→放通长程度构造筋→与板端锚固筋绑扎3.3.2支完板缝模板作完预检，将预制圆孔板外露预应力筋〔即胡子筋〕弯成弧形，两块板的预应力外露筋互相穿插，而后绑通长φ6程度构造筋跟竖向拉结筋，见图4-4。3.3.3长向板在两头支座上钢
