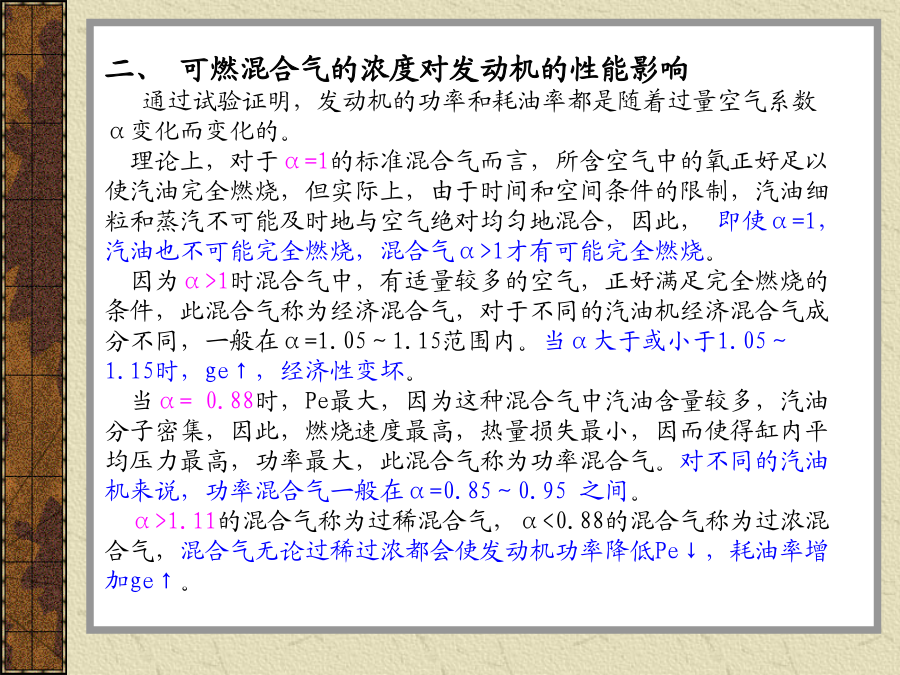

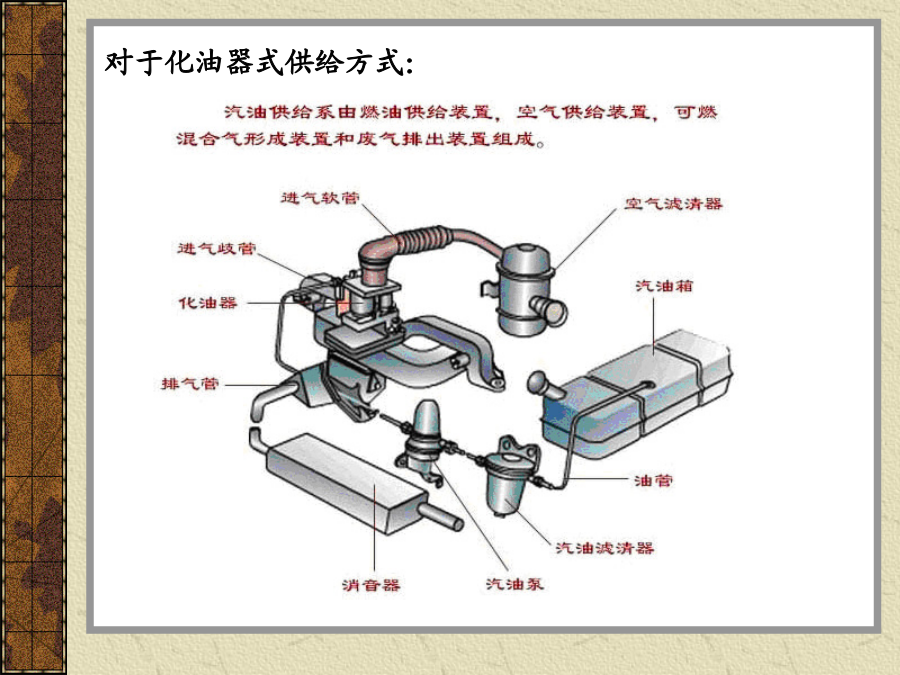

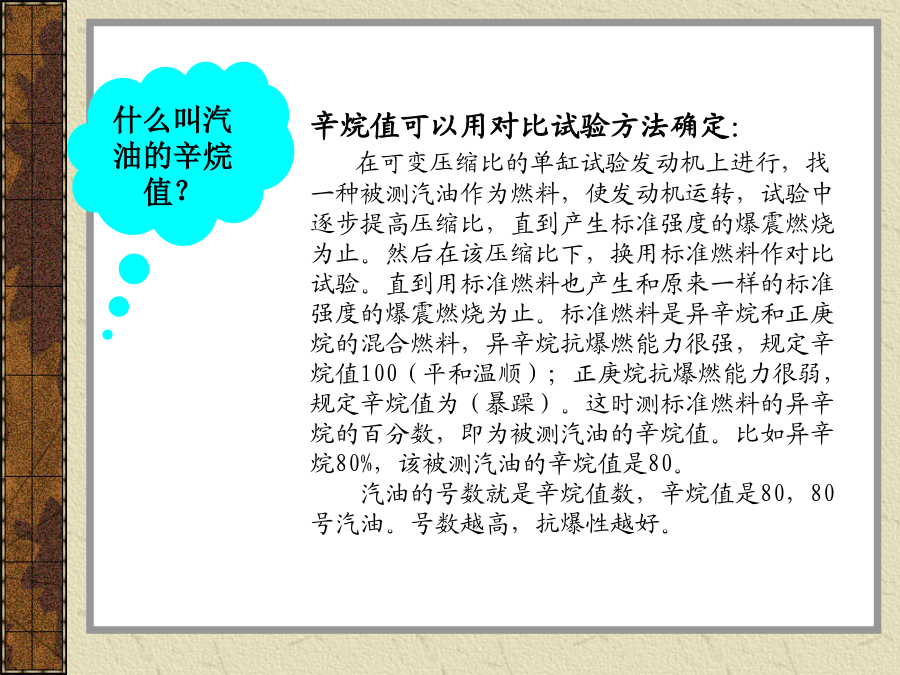

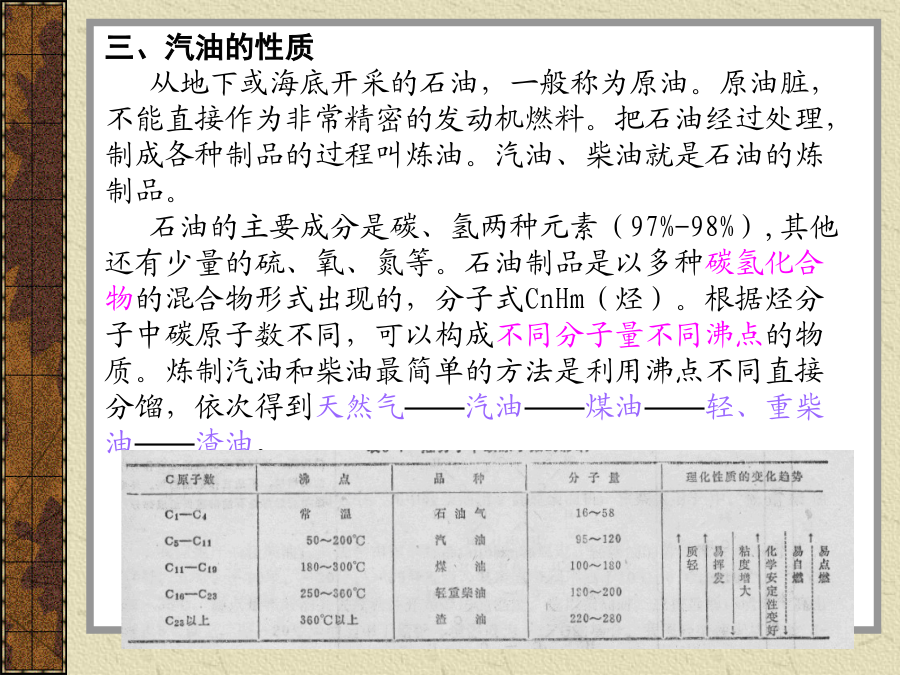

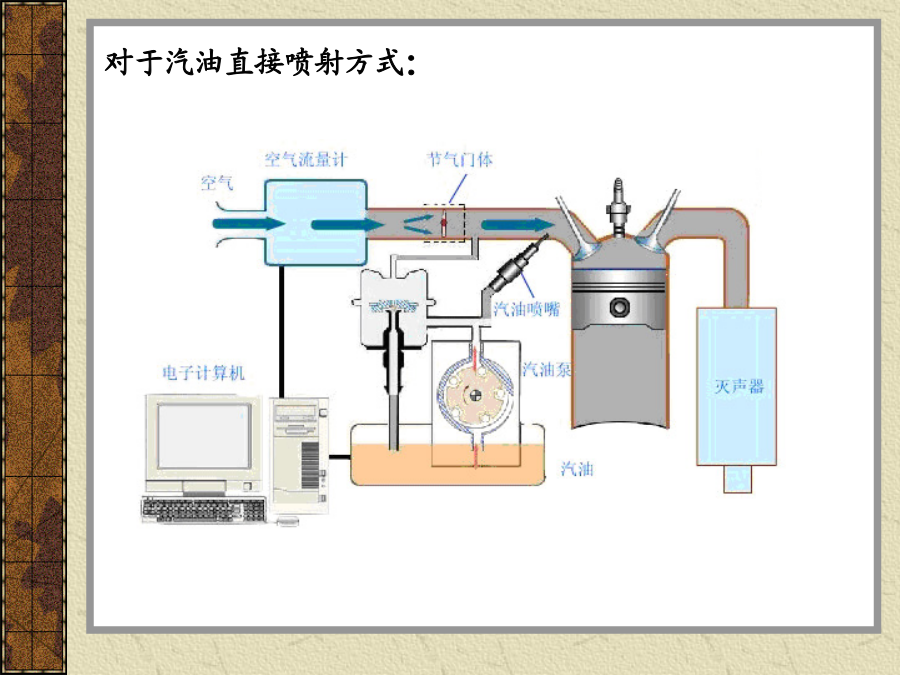

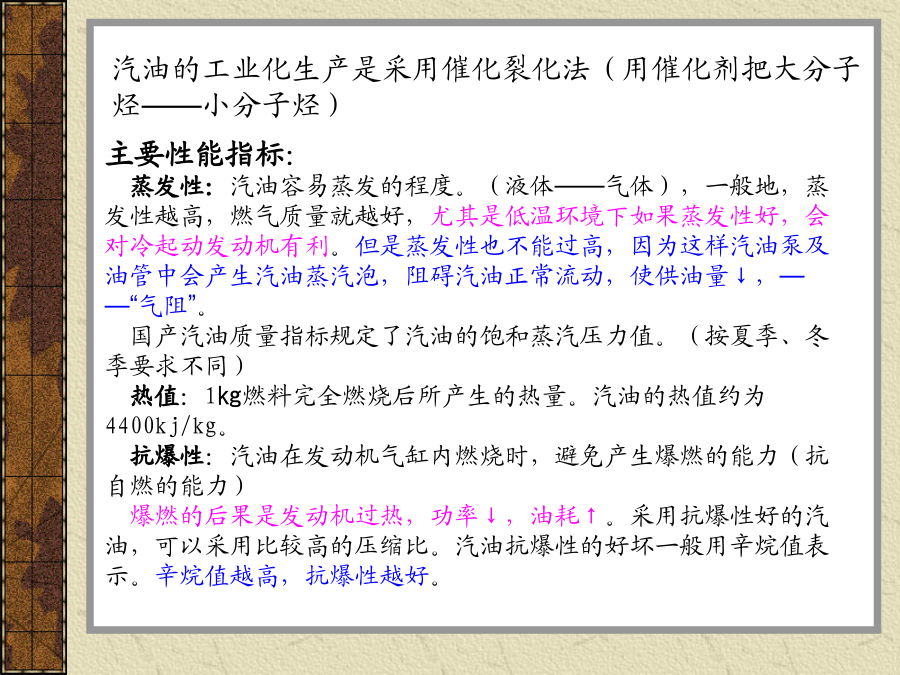

第四章汽油机供给系第一节汽油机供给系的组成和燃料一、汽油机供给系的功用根据发动机不同工况的要求，供给不同数量和浓度的可燃混合气进入气缸；燃烧后的废气经净化处理后排入大气。二、汽油机供给系的组成按照燃料供给方式的不同分为化油器式和汽油直接喷射式。以化油器式为例，它包括燃油供给装置：汽油油箱、汽油泵、汽油滤清器、油管空气供给装置：空气滤清器可燃混合气形成装置：化油器废气排出装置：排气管道、排气消音器，三元崔化转换器对于化油器式供给方式：对于汽油直接喷射方式：三、汽油的性质从地下或海底开采的石油，一般称为原油。原油脏，不能直接作为非常精密的发动机燃料。把石油经过处理，制成各种制品的过程叫炼油。汽油、柴油就是石油的炼制品。石油的主要成分是碳、氢两种元素（97%-98%）,其他还有少量的硫、氧、氮等。石油制品是以多种碳氢化合物的混合物形式出现的，分子式CnHm（烃）。根据烃分子中碳原子数不同，可以构成不同分子量不同沸点的物质。炼制汽油和柴油最简单的方法是利用沸点不同直接分馏，依次得到天然气——汽油——煤油——轻、重柴油——渣油。汽油的工业化生产是采用催化裂化法（用催化剂把大分子烃——小分子烃）辛烷值可以用对比试验方法确定：在可变压缩比的单缸试验发动机上进行，找一种被测汽油作为燃料，使发动机运转，试验中逐步提高压缩比，直到产生标准强度的爆震燃烧为止。然后在该压缩比下，换用标准燃料作对比试验。直到用标准燃料也产生和原来一样的标准强度的爆震燃烧为止。标准燃料是异辛烷和正庚烷的混合燃料，异辛烷抗爆燃能力很强，规定辛烷值100（平和温顺）；正庚烷抗爆燃能力很弱，规定辛烷值为（暴躁）。这时测标准燃料的异辛烷的百分数，即为被测汽油的辛烷值。比如异辛烷80%，该被测汽油的辛烷值是80。汽油的号数就是辛烷值数，辛烷值是80，80号汽油。号数越高，抗爆性越好。第二节可燃混合气成分与汽油机性能的关系一、可燃混合气成分可燃混合气是指空气与燃料的混合物，其成分对发动机的动力性与经济性有很大的影响。可燃混合气成分的表示方法：空燃比：可燃混合气中空气和燃料的质量比。过量空气系数：二、可燃混合气的浓度对发动机的性能影响通过试验证明，发动机的功率和耗油率都是随着过量空气系数α变化而变化的。理论上，对于α=1的标准混合气而言，所含空气中的氧正好足以使汽油完全燃烧，但实际上，由于时间和空间条件的限制，汽油细粒和蒸汽不可能及时地与空气绝对均匀地混合，因此，即使α=1，汽油也不可能完全燃烧，混合气α>1才有可能完全燃烧。因为α>1时混合气中，有适量较多的空气，正好满足完全燃烧的条件，此混合气称为经济混合气，对于不同的汽油机经济混合气成分不同，一般在α=1.05～1.15范围内。当α大于或小于1.05～1.15时，ge↑，经济性变坏。当α=0.88时，Pe最大，因为这种混合气中汽油含量较多，汽油分子密集，因此，燃烧速度最高，热量损失最小，因而使得缸内平均压力最高，功率最大，此混合气称为功率混合气。对不同的汽油机来说，功率混合气一般在α=0.85～0.95之间。α>1.11的混合气称为过稀混合气，α<0.88的混合气称为过浓混合气，混合气无论过稀过浓都会使发动机功率降低Pe↓，耗油率增加ge↑。混合气过稀时：由于燃烧速度太低，损失热量很多，往往造成发动机温度过高，严重过稀时，燃烧可延续到进气过程的开始，进气门已经开启时还在进行，火焰将传到进气管，以至化油器喉管内，引起化油器“回火”并产生拍击声。当混合气稀到α=1.4以上时，混合气虽然能着火，但火焰无法传播，导致发动机熄火，所以α=1.4称为火焰传播下限。混合气过浓时：由于燃烧很不完全，产生大量的CO，造成气缸盖，活塞顶和火花塞积炭，排气管冒黑烟，甚至废气中的一氧化碳可能在排气管中被高温废气引燃，发生排气管“放炮”。混合气浓到α=0.4以下，可燃混合气虽然能着火，但火焰无法传播，发动机熄火，所以α=0.4称为火焰传播上限。实际上，对于一定的发动机，相应于一定工况，化油器只能供应一定α值的可燃混合气，该α值究竟要满足动力性，还是经济性，还是二者适当兼顾，这就要根据汽车及发动机的各种工况进行具体分析。三、汽油机各种工况对可燃混合气成份的要求作为车用汽油机，其工况（负荷和转速）是复杂的，例如，超车、刹车、高速行驶、汽车在红灯信号下，起步或怠速运转、汽车满载爬坡等，工况变化范围很大，负荷可以0→100%，转速可以最低→最高。不同工况对混合气的数量和浓度都有不同要求，具体要求如下：（1）小负荷工况-要求供给较浓混合气α=0.7～0.9量少，因为，小负荷时，节气门开度较小，进入气缸内的可燃混合气量较少，而上一循环残留在气缸中的废气在气缸内气体中所占的比例相对较多，不利于燃烧，因此必须
