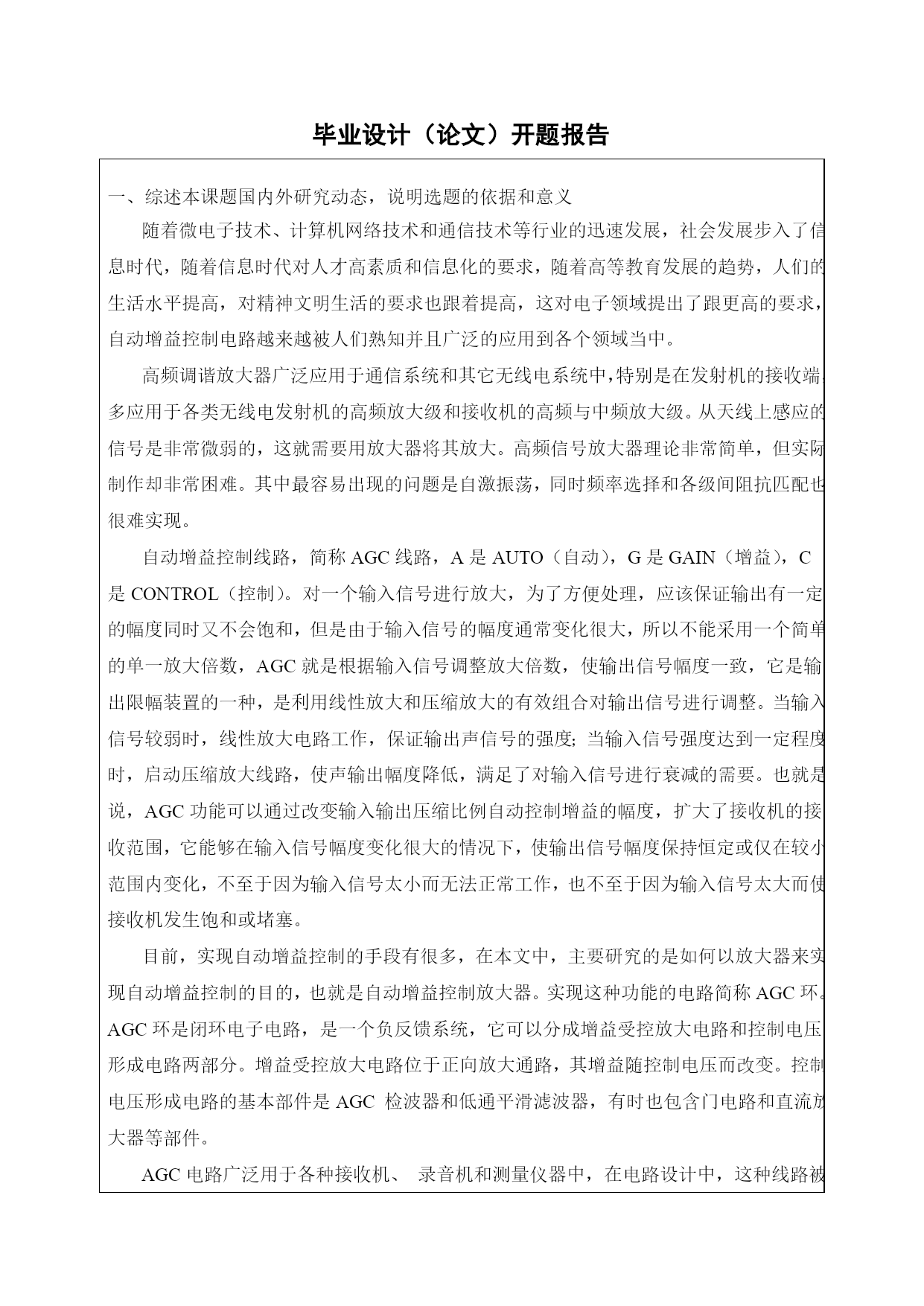

毕业设计（论文）开题报告课题名称：带AGC的LC双谐调放大器设计学院：机电工程学院专业：电子信息工程年级：2008级指导教师：学生姓名：学号：_____起迄日期：_2011-11-11—2012-12-15____2011年12月15日毕业设计（论文）开题报告一、综述本课题国内外研究动态，说明选题的依据和意义随着微电子技术、计算机网络技术和通信技术等行业的迅速发展，社会发展步入了信息时代，随着信息时代对人才高素质和信息化的要求，随着高等教育发展的趋势，人们的生活水平提高，对精神文明生活的要求也跟着提高，这对电子领域提出了跟更高的要求，自动增益控制电路越来越被人们熟知并且广泛的应用到各个领域当中。高频调谐放大器广泛应用于通信系统和其它无线电系统中，特别是在发射机的接收端，多应用于各类无线电发射机的高频放大级和接收机的高频与中频放大级。从天线上感应的信号是非常微弱的，这就需要用放大器将其放大。高频信号放大器理论非常简单，但实际制作却非常困难。其中最容易出现的问题是自激振荡，同时频率选择和各级间阻抗匹配也很难实现。自动增益控制线路，简称AGC线路，A是AUTO（自动），G是GAIN（增益），C是CONTROL（控制）。对一个输入信号进行放大，为了方便处理，应该保证输出有一定的幅度同时又不会饱和，但是由于输入信号的幅度通常变化很大，所以不能采用一个简单的单一放大倍数，AGC就是根据输入信号调整放大倍数，使输出信号幅度一致，它是输出限幅装置的一种，是利用线性放大和压缩放大的有效组合对输出信号进行调整。当输入信号较弱时，线性放大电路工作，保证输出声信号的强度；当输入信号强度达到一定程度时，启动压缩放大线路，使声输出幅度降低，满足了对输入信号进行衰减的需要。也就是说，AGC功能可以通过改变输入输出压缩比例自动控制增益的幅度，扩大了接收机的接收范围，它能够在输入信号幅度变化很大的情况下，使输出信号幅度保持恒定或仅在较小范围内变化，不至于因为输入信号太小而无法正常工作，也不至于因为输入信号太大而使接收机发生饱和或堵塞。目前，实现自动增益控制的手段有很多，在本文中，主要研究的是如何以放大器来实现自动增益控制的目的，也就是自动增益控制放大器。实现这种功能的电路简称AGC环。AGC环是闭环电子电路，是一个负反馈系统，它可以分成增益受控放大电路和控制电压形成电路两部分。增益受控放大电路位于正向放大通路，其增益随控制电压而改变。控制电压形成电路的基本部件是AGCHYPERLINK"http://baike.baidu.com/view/415950.htm"\t"_blank"检波器和低通平滑滤波器，有时也包含门电路和直流放大器等部件。AGC电路广泛用于各种接收机、HYPERLINK"http://baike.baidu.com/view/29010.htm"\t"_blank"录音机和测量仪器中，在电路设计中，这种线路被大量的运用，从尖端的雷达技术到日常的广播电视系统，自动增益控制无疑很好的解决了各种技术中存在的信号强度问题。它常被用来使系统的输出电平保持在一定范围内，因而也称自动电平控制；用于话音放大器或收音机时，称为HYPERLINK"http://baike.baidu.com/view/4437478.htm"\t"_blank"自动音量控制。自70年代以来人们对负阻放大器电路进行了大量的研究。在滤波放大器的谐振腔中引入双调谐腔回路是实现宽频波及毫米波负阻放大器的有效方法。在推导出了该电路的工作方程之后，着重讨论了实现最大平坦增益特性的条件指出两谐振腔负载Q值是实现最大平坦增益的决定因素，道出了获得最大平坦增益时，电路参数的解析表达式，从而为最大平坦增益提供了理论依据。二、研究的基本内容，拟解决的主要问题：基本内容：带AGC的LC双谐调放大器设计主要问题：LC放大器的实现双调谐滤波器的实现AGC系统的实现基于该课题的书面论文整理与表达三、研究步骤、方法及措施：1、通过相关资料收集、整理、明确LC基调谐本结构及原理。2、熟悉AGC系统的基本原理。3、绘制电路图。4、设计硬件电路。5、整理完成毕业设计。四、参考文献[1]、康华光.电子技术基础（模拟部分）[M].北京：高等教育出版社，1999[2]、胡斌.放大器电路图与故障分析轻松入门[M].北京：人民邮电出版社，1994[3]、张孝文.高频电子线路[M].北京：高等教育出版社，2009.5[4]、杨霓清.高频电子线路[M].北京：机械工业出版社.2007[5]、董尚斌主编.电子线路（Ⅱ）.北京：清华大学出版社，2011.2[6]、肖运虹主编.电视技
