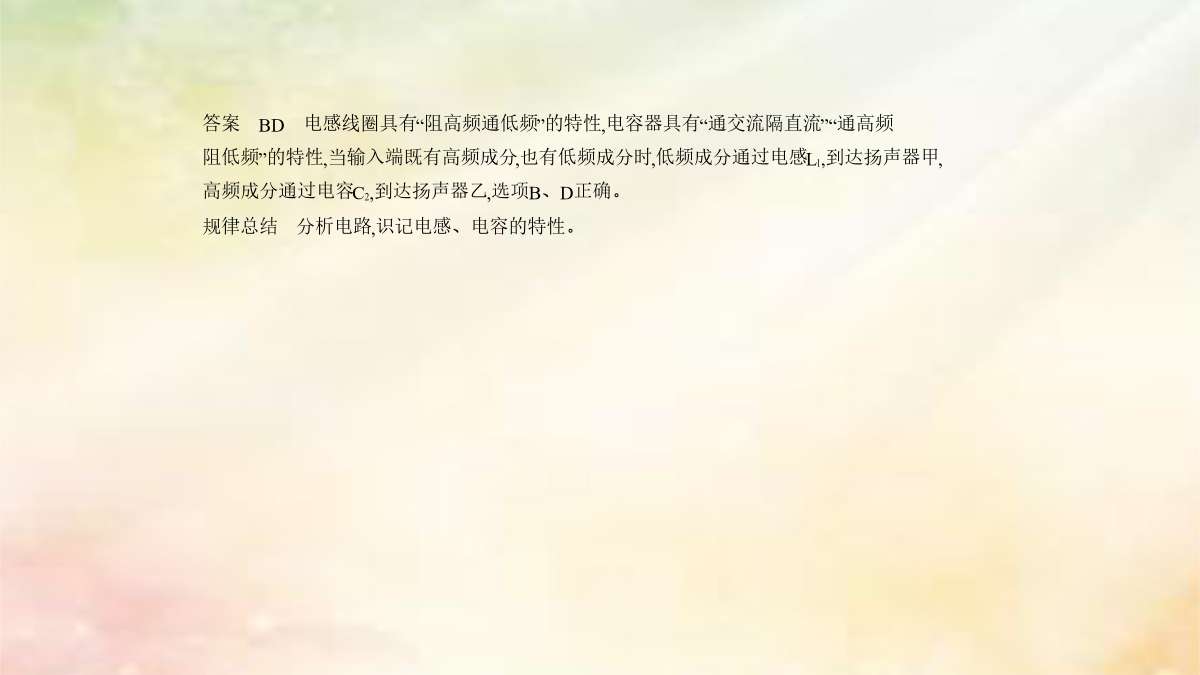

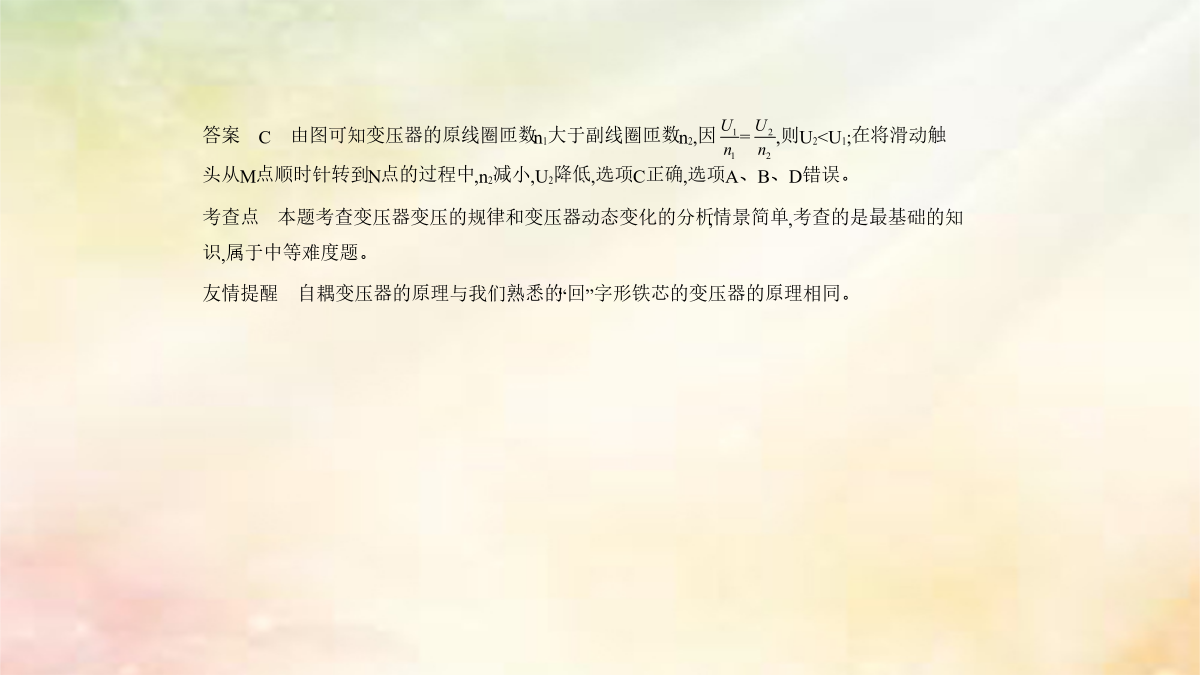

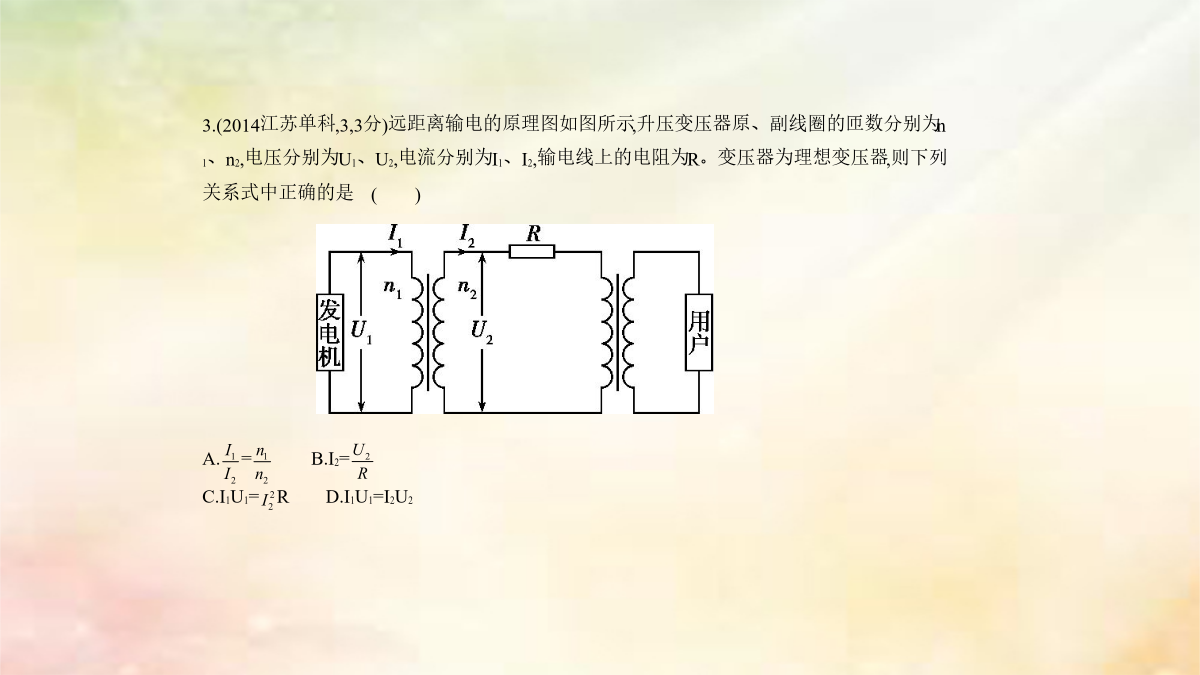

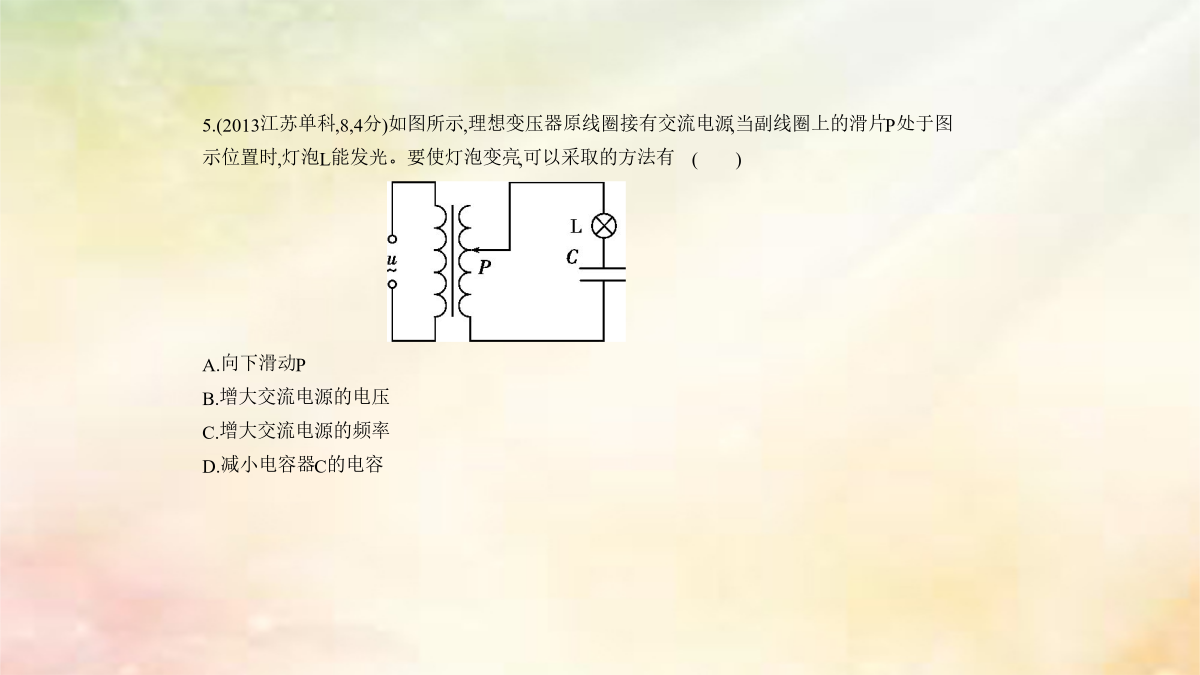

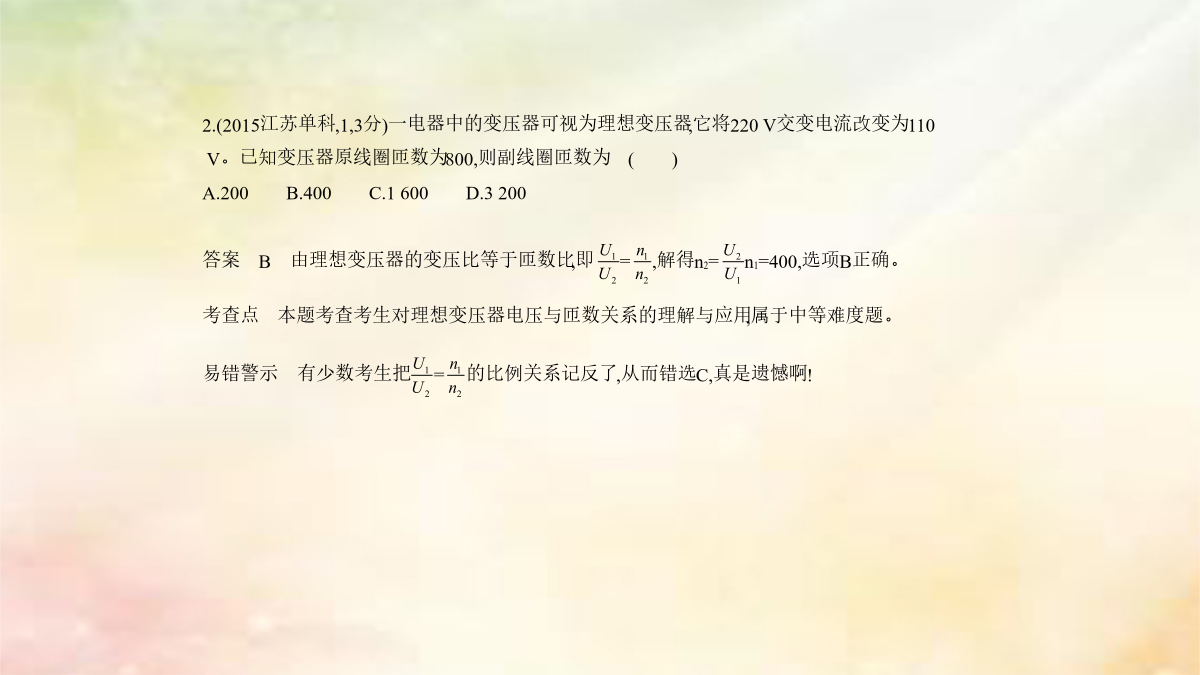

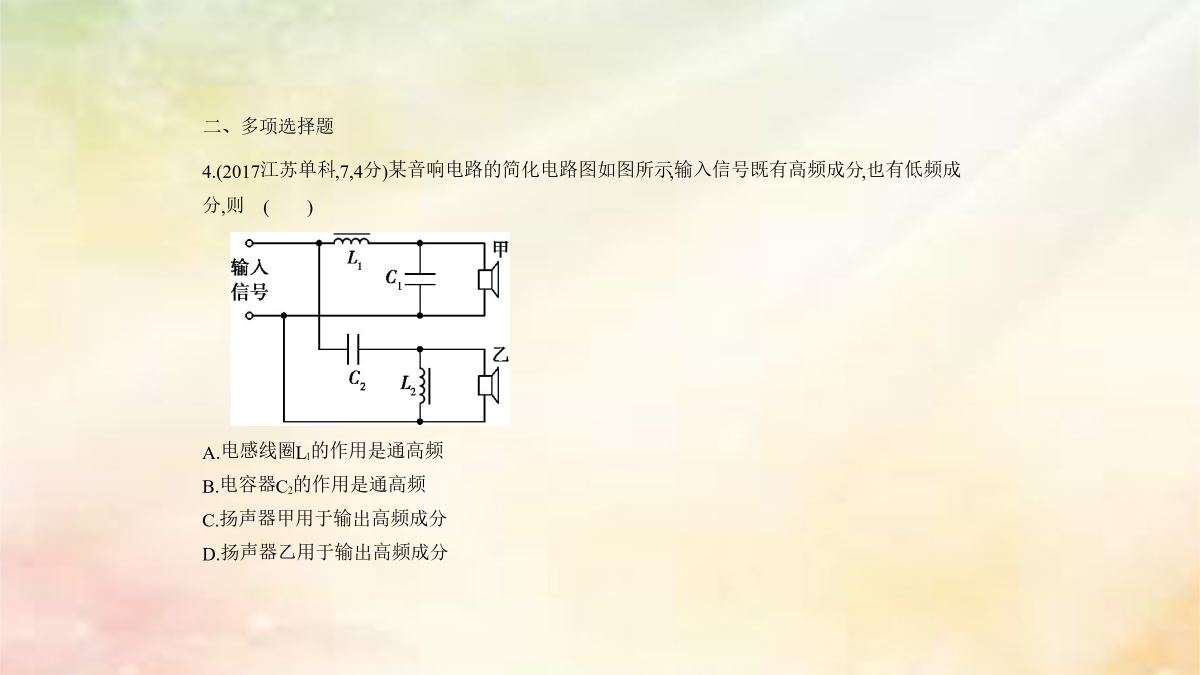

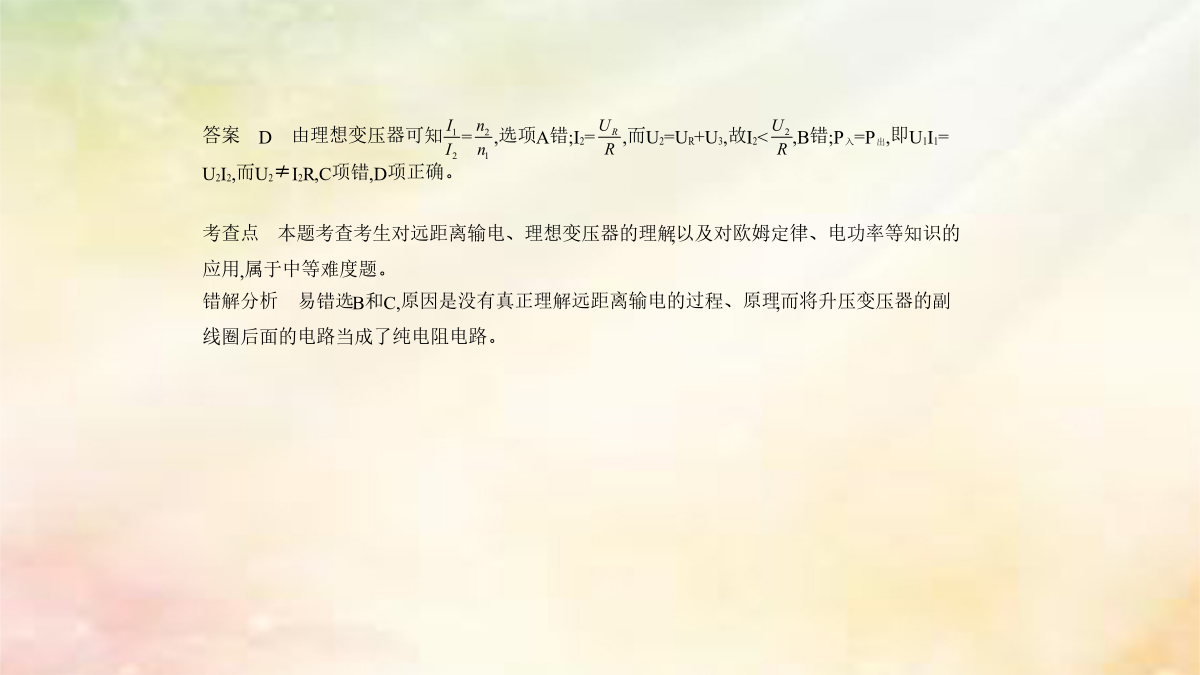

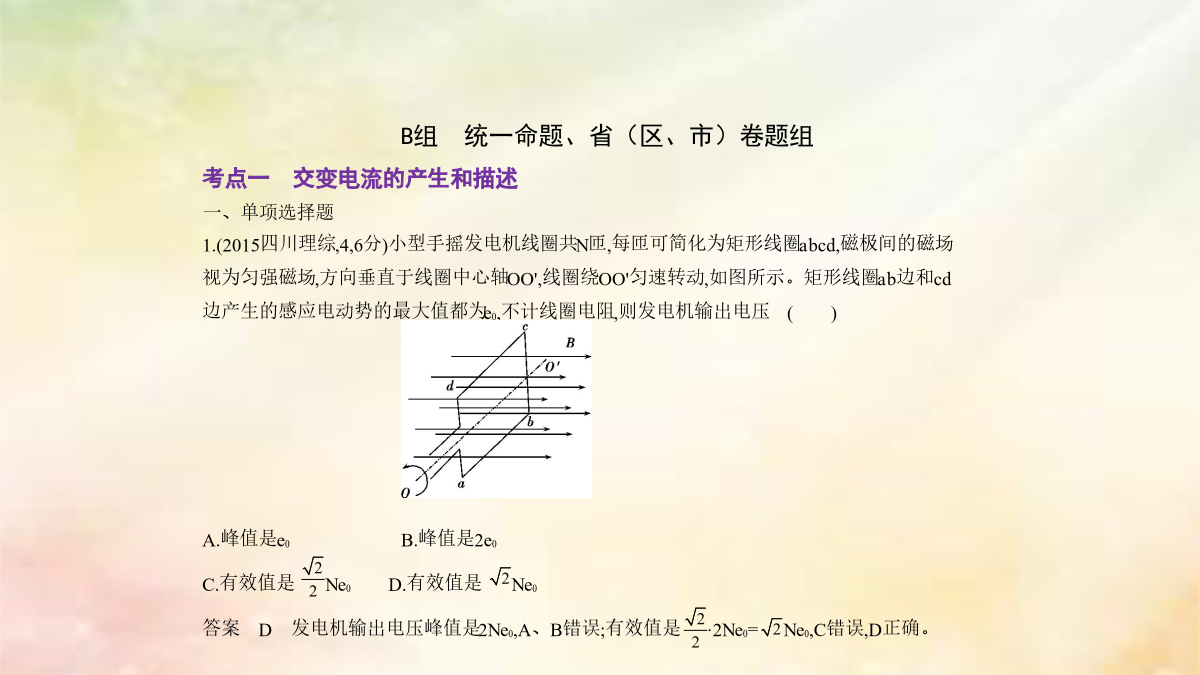

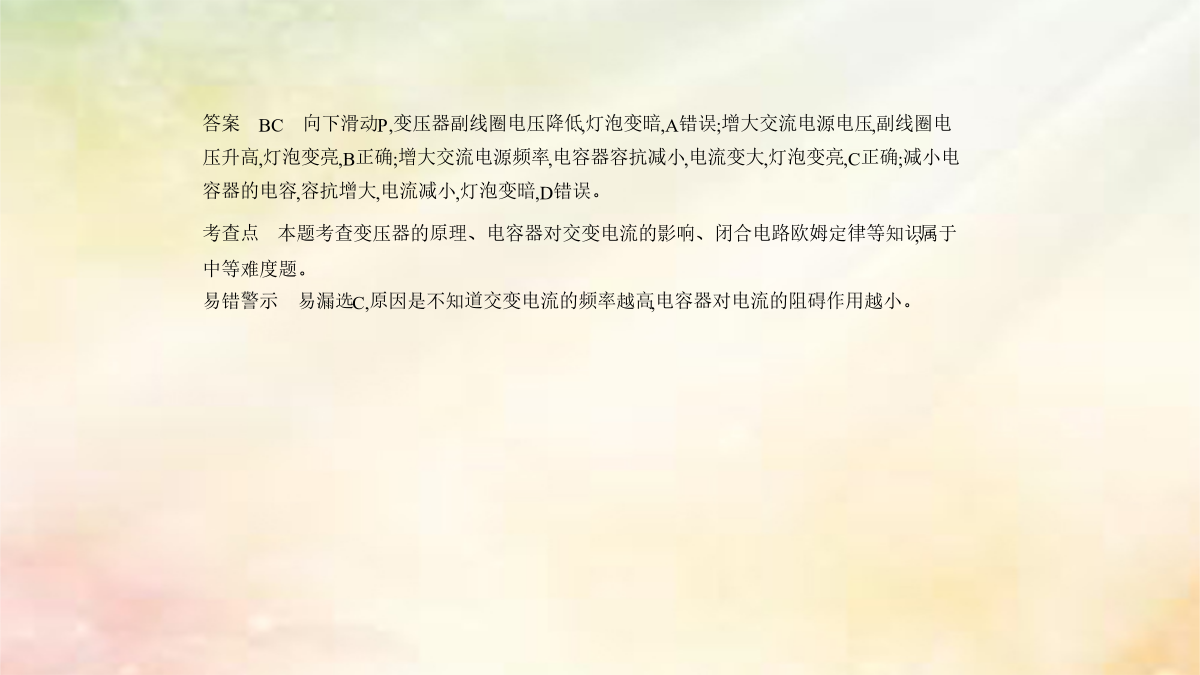

一、单项选择题1.(2016江苏单科,4,3分)一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a、b间作为原线圈。通过滑动触头取该线圈的一部分,接在c、d间作为副线圈。在a、b间输入电压为U1的交变电流时,c、d间的输出电压为U2。在将滑动触头从M点顺时针旋转到N点的过程中 ()答案C由图可知变压器的原线圈匝数n1大于副线圈匝数n2,因 = ,则U2<U1;在将滑动触头从M点顺时针转到N点的过程中,n2减小,U2降低,选项C正确,选项A、B、D错误。2.(2015江苏单科,1,3分)一电器中的变压器可视为理想变压器,它将220V交变电流改变为110V。已知变压器原线圈匝数为800,则副线圈匝数为 ()A.200B.400C.1600D.32003.(2014江苏单科,3,3分)远距离输电的原理图如图所示,升压变压器原、副线圈的匝数分别为n1、n2,电压分别为U1、U2,电流分别为I1、I2,输电线上的电阻为R。变压器为理想变压器,则下列关系式中正确的是 () A. = B.I2= C.I1U1= RD.I1U1=I2U2答案D由理想变压器可知 = ,选项A错;I2= ,而U2=UR+U3,故I2< ,B错;P入=P出,即U1I1=U2I2,而U2≠I2R,C项错,D项正确。4.(2017江苏单科,7,4分)某音响电路的简化电路图如图所示,输入信号既有高频成分,也有低频成分,则 () A.电感线圈L1的作用是通高频B.电容器C2的作用是通高频C.扬声器甲用于输出高频成分D.扬声器乙用于输出高频成分答案BD电感线圈具有“阻高频通低频”的特性,电容器具有“通交流隔直流”“通高频阻低频”的特性,当输入端既有高频成分,也有低频成分时,低频成分通过电感L1,到达扬声器甲,高频成分通过电容C2,到达扬声器乙,选项B、D正确。5.(2013江苏单科,8,4分)如图所示,理想变压器原线圈接有交流电源,当副线圈上的滑片P处于图示位置时,灯泡L能发光。要使灯泡变亮,可以采取的方法有 () A.向下滑动PB.增大交流电源的电压C.增大交流电源的频率D.减小电容器C的电容答案BC向下滑动P,变压器副线圈电压降低,灯泡变暗,A错误;增大交流电源电压,副线圈电压升高,灯泡变亮,B正确;增大交流电源频率,电容器容抗减小,电流变大,灯泡变亮,C正确;减小电容器的电容,容抗增大,电流减小,灯泡变暗,D错误。考点一交变电流的产生和描述一、单项选择题1.(2015四川理综,4,6分)小型手摇发电机线圈共N匝,每匝可简化为矩形线圈abcd,磁极间的磁场视为匀强磁场,方向垂直于线圈中心轴OO',线圈绕OO'匀速转动,如图所示。矩形线圈ab边和cd边产生的感应电动势的最大值都为e0,不计线圈电阻,则发电机输出电压 () A.峰值是e0B.峰值是2e0C.有效值是 Ne0D.有效值是 Ne02.(2013福建理综,15,6分)如图,实验室一台手摇交流发电机,内阻r=1.0Ω,外接R=9.0Ω的电阻。闭合开关S,当发电机转子以某一转速匀速转动时,产生的电动势e=10 sin10πt(V),则 ()答案D由交变电流电动势的表达式e=10 sin10πt(V)=Emsinωt可知,该交变电流的频率为f= = Hz=5Hz,A错误。该交变电流电动势的有效值E= = V=10V,B错误。电流的有效值I= = A=1.0A,外接电阻R所消耗的电功率PR=I2R=1.02×9.0W=9W,故C错误,D正确。3.(2017天津理综,6,6分)在匀强磁场中,一个100匝的闭合矩形金属线圈,绕与磁感线垂直的固定轴匀速转动,穿过该线圈的磁通量随时间按图示正弦规律变化。设线圈总电阻为2Ω,则 () A.t=0时,线圈平面平行于磁感线B.t=1s时,线圈中的电流改变方向C.t=1.5s时,线圈中的感应电动势最大D.一个周期内,线圈产生的热量为8π2J答案AD本题考查正弦交流电的产生、有效值,焦耳热。由Φ-t图可知,t=0时,Φ=0,则线圈平面平行于磁感线,选项A正确;t=1s时Φ=0,此时电动势最大,t=0.5s和t=1.5s时,Φ最大,此时电动势为0,电流改变方向,选项B、C错误;交流电电动势的最大值Em=nBSω=nΦm =4πV,有效值E= Em=2 πV,一个周期内线圈产生的热量Q= ·T=8π2J,D正确。4.(2016课标Ⅲ,21,6分)如图,M为半圆形导线框,圆心为OM;N是圆心角为直角的扇形导线框,圆心为ON;两导线框在同一竖直面(纸面)内;两圆弧半径相等;过直线OMON的水平面上方有一匀强磁场,磁场方向垂直于纸面。现使线框M、N在t=0时从图示位置开始,分别绕垂直于纸面且过OM和ON的轴,以相同的周期T逆
