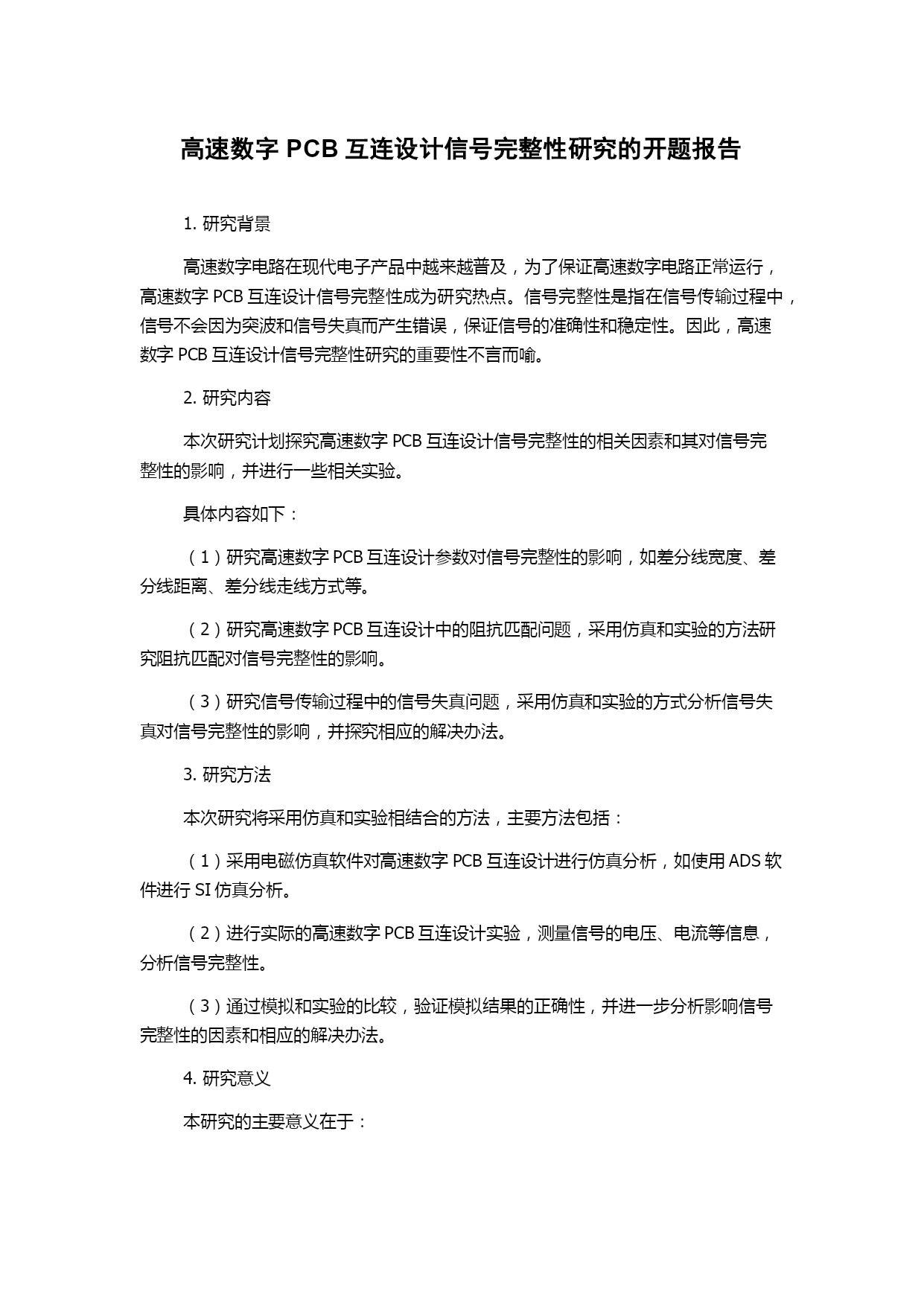

高速数字PCB互连设计信号完整性研究的开题报告1.研究背景高速数字电路在现代电子产品中越来越普及，为了保证高速数字电路正常运行，高速数字PCB互连设计信号完整性成为研究热点。信号完整性是指在信号传输过程中，信号不会因为突波和信号失真而产生错误，保证信号的准确性和稳定性。因此，高速数字PCB互连设计信号完整性研究的重要性不言而喻。2.研究内容本次研究计划探究高速数字PCB互连设计信号完整性的相关因素和其对信号完整性的影响，并进行一些相关实验。具体内容如下：（1）研究高速数字PCB互连设计参数对信号完整性的影响，如差分线宽度、差分线距离、差分线走线方式等。（2）研究高速数字PCB互连设计中的阻抗匹配问题，采用仿真和实验的方法研究阻抗匹配对信号完整性的影响。（3）研究信号传输过程中的信号失真问题，采用仿真和实验的方式分析信号失真对信号完整性的影响，并探究相应的解决办法。3.研究方法本次研究将采用仿真和实验相结合的方法，主要方法包括：（1）采用电磁仿真软件对高速数字PCB互连设计进行仿真分析，如使用ADS软件进行SI仿真分析。（2）进行实际的高速数字PCB互连设计实验，测量信号的电压、电流等信息，分析信号完整性。（3）通过模拟和实验的比较，验证模拟结果的正确性，并进一步分析影响信号完整性的因素和相应的解决办法。4.研究意义本研究的主要意义在于：（1）为高速数字PCB互连设计提供技术支持，保证高速数字电路的正常运作，避免因信号突波和失真而导致的错误。（2）通过研究高速数字PCB互连设计信号完整性的相关问题，探究高速数字电路设计的相关问题，提高数字电路设计的水平，为数字电路设计技术的发展做出贡献。（3）对相关企业的生产和研发活动具有一定的参考意义，提高企业在高速数字电路方面的竞争力。
