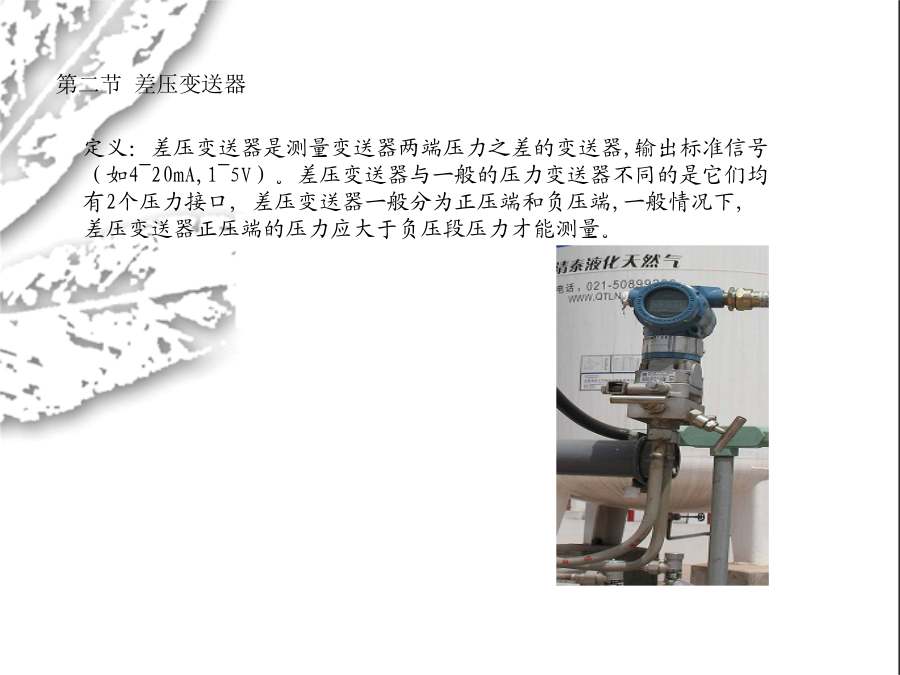

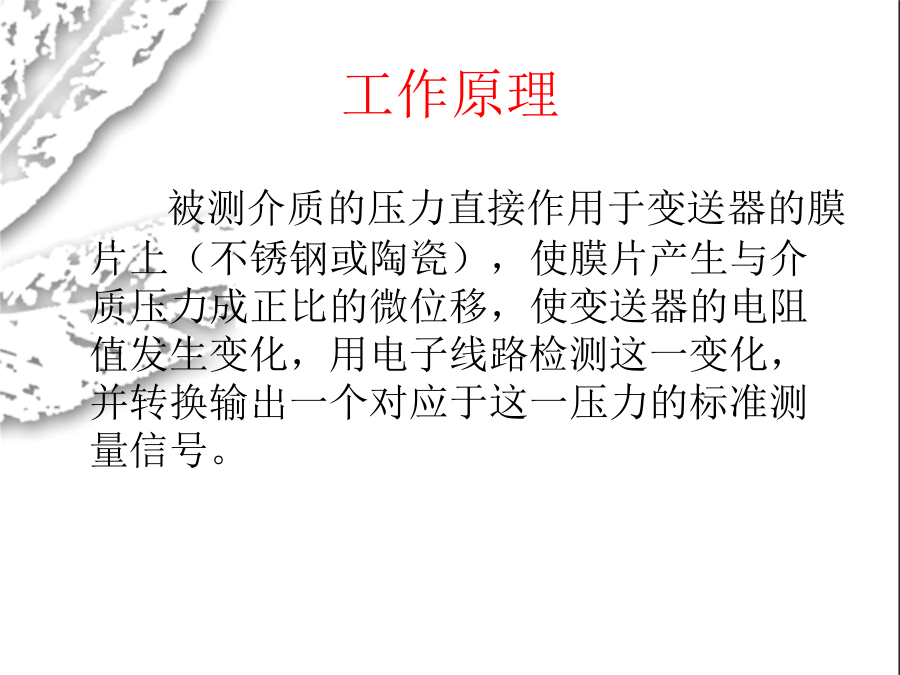

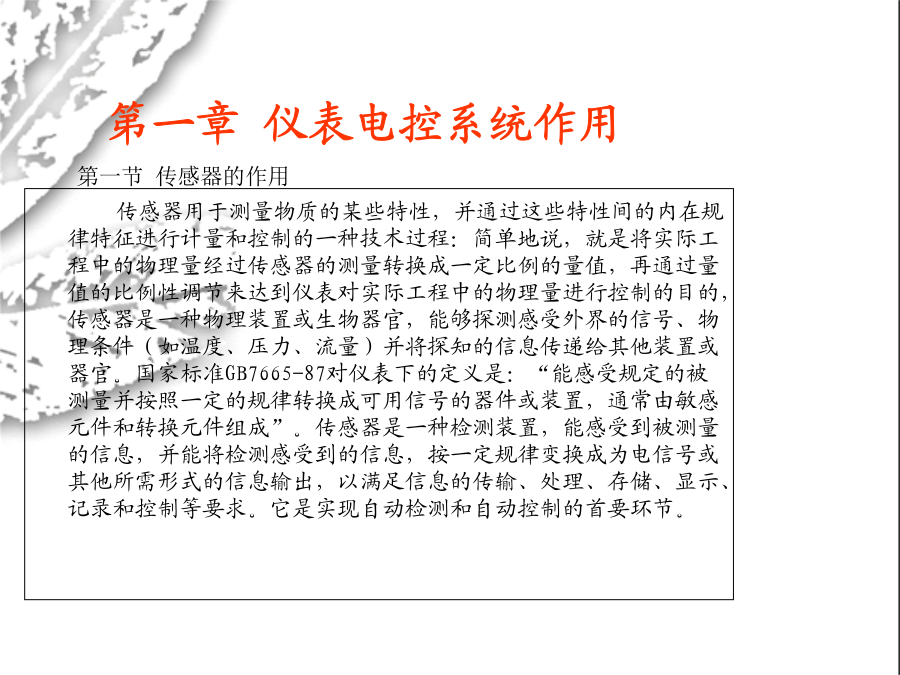

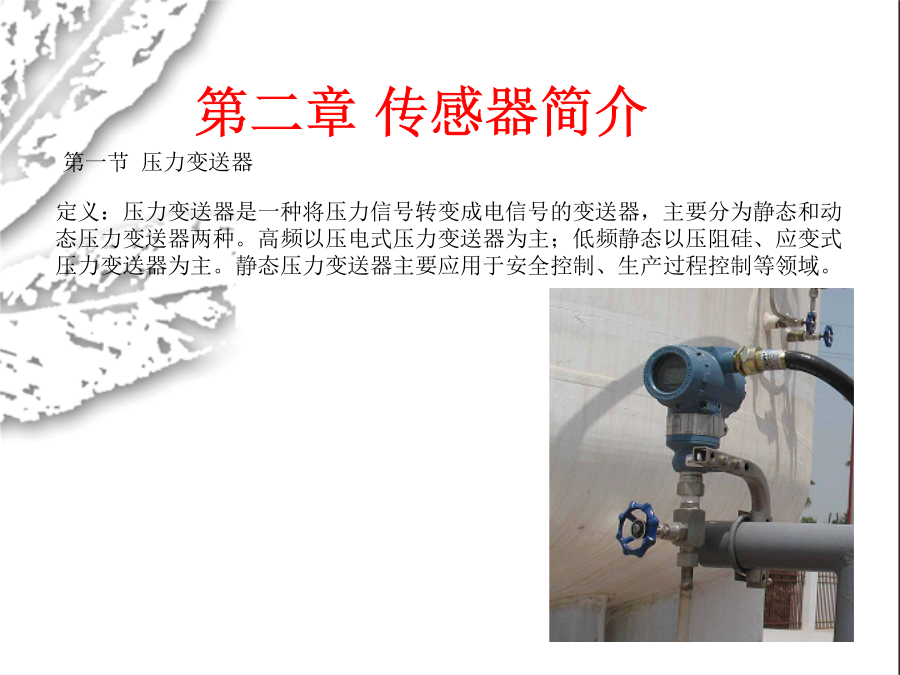

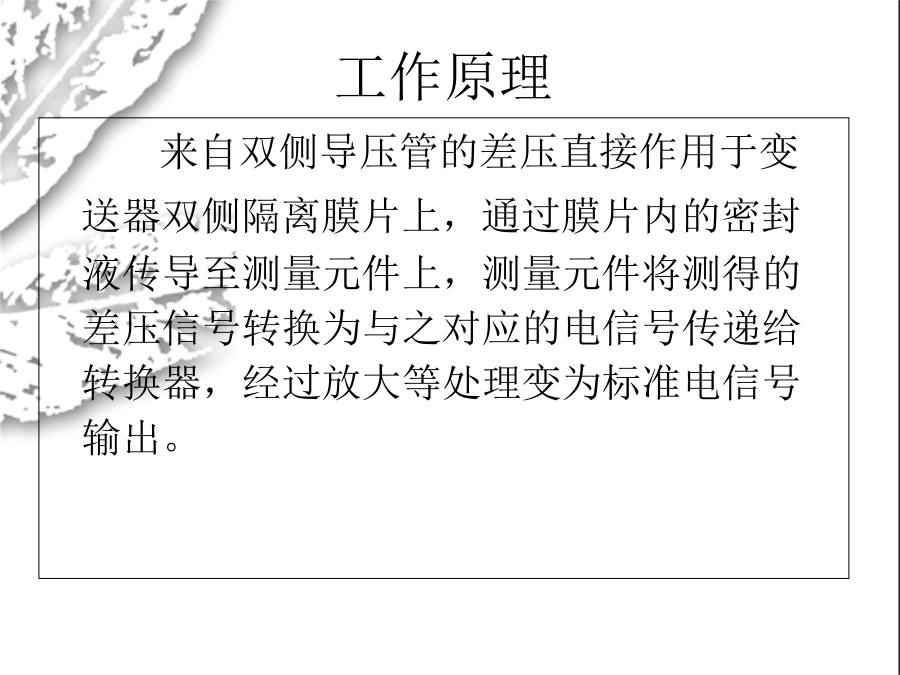

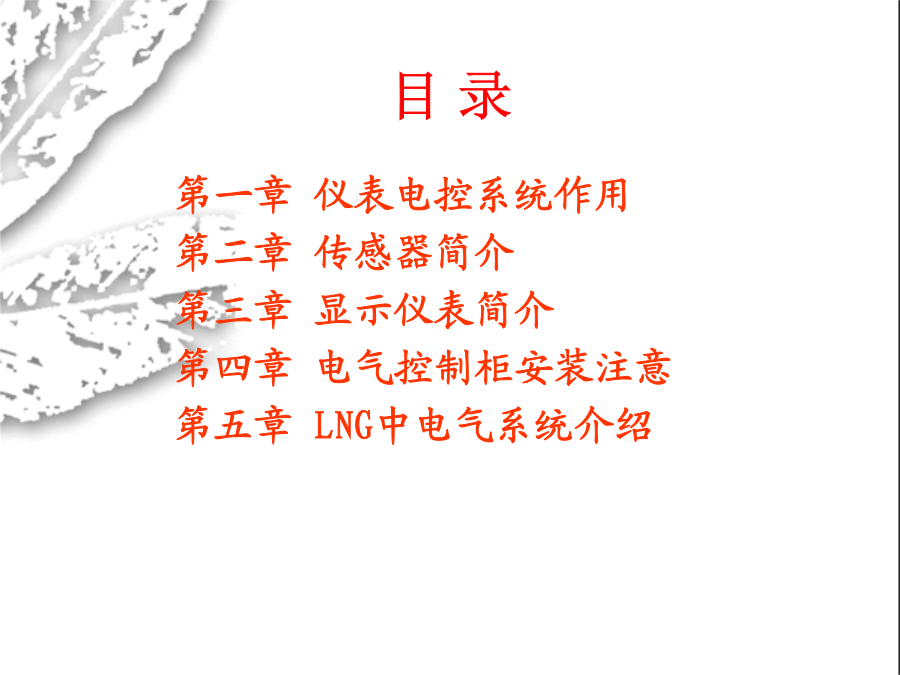

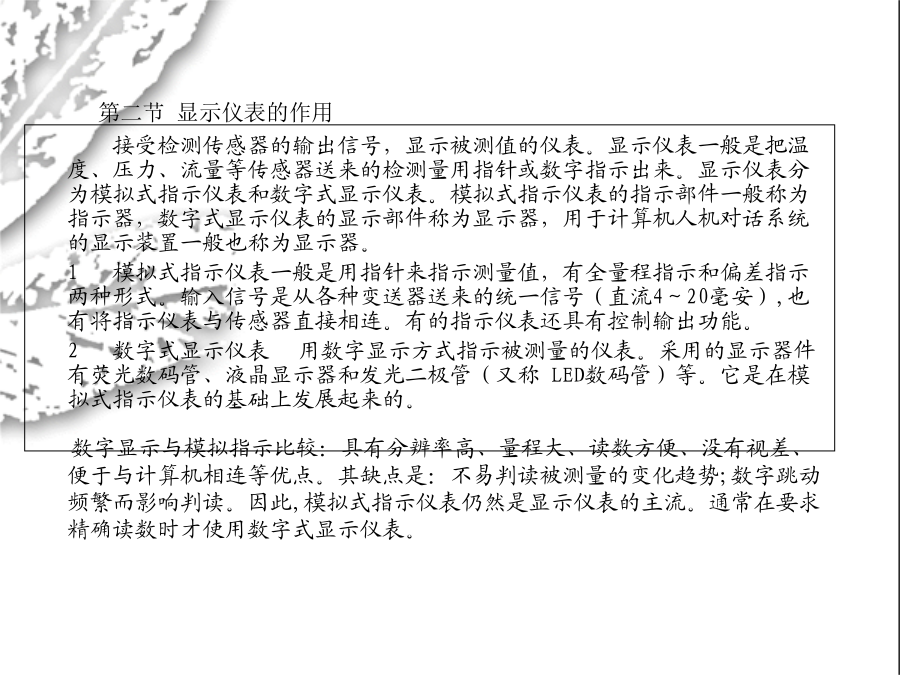

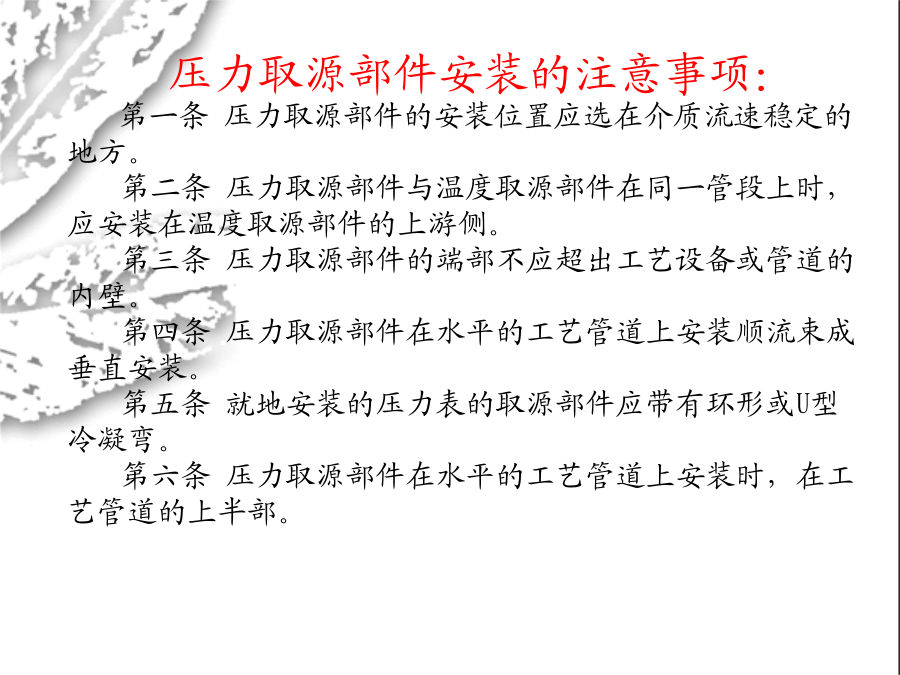

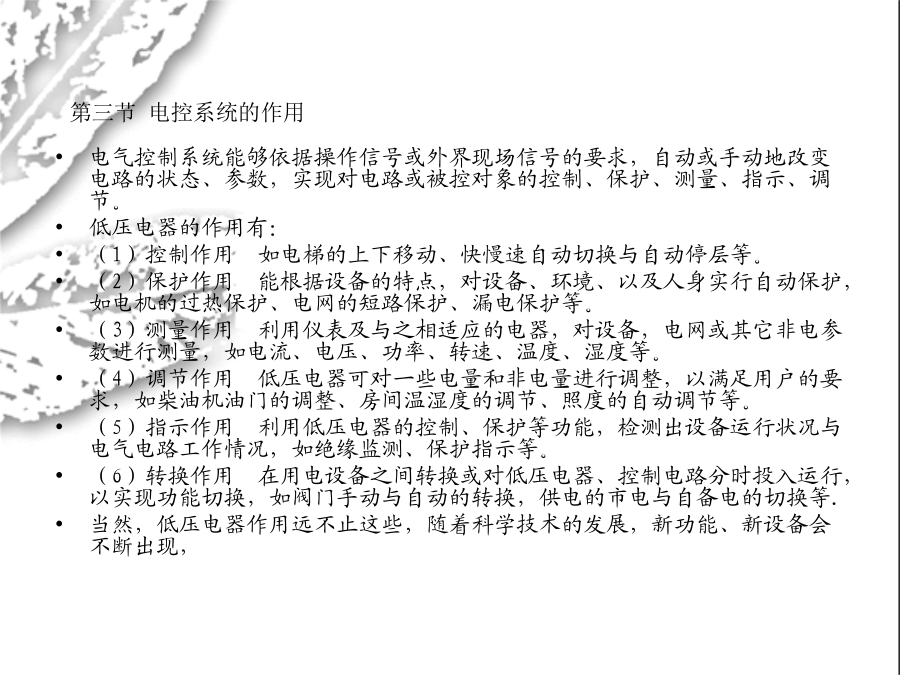

LNG气化站目录第一章仪表电控系统作用接受检测传感器的输出信号，显示被测值的仪表。显示仪表一般是把温度、压力、流量等传感器送来的检测量用指针或数字指示出来。显示仪表分为模拟式指示仪表和数字式显示仪表。模拟式指示仪表的指示部件一般称为指示器，数字式显示仪表的显示部件称为显示器，用于计算机人机对话系统的显示装置一般也称为显示器。1模拟式指示仪表一般是用指针来指示测量值，有全量程指示和偏差指示两种形式。输入信号是从各种变送器送来的统一信号（直流4～20毫安）,也有将指示仪表与传感器直接相连。有的指示仪表还具有控制输出功能。2数字式显示仪表用数字显示方式指示被测量的仪表。采用的显示器件有荧光数码管、液晶显示器和发光二极管（又称LED数码管）等。它是在模拟式指示仪表的基础上发展起来的。电气控制系统能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。低压电器的作用有：（1）控制作用如电梯的上下移动、快慢速自动切换与自动停层等。（2）保护作用能根据设备的特点，对设备、环境、以及人身实行自动保护，如电机的过热保护、电网的短路保护、漏电保护等。（3）测量作用利用仪表及与之相适应的电器，对设备，电网或其它非电参数进行测量，如电流、电压、功率、转速、温度、湿度等。（4）调节作用低压电器可对一些电量和非电量进行调整，以满足用户的要求，如柴油机油门的调整、房间温湿度的调节、照度的自动调节等。（5）指示作用利用低压电器的控制、保护等功能，检测出设备运行状况与电气电路工作情况，如绝缘监测、保护指示等。（6）转换作用在用电设备之间转换或对低压电器、控制电路分时投入运行，以实现功能切换，如阀门手动与自动的转换，供电的市电与自备电的切换等．当然，低压电器作用远不止这些，随着科学技术的发展，新功能、新设备会不断出现，工作原理压力取源部件安装的注意事项：第一条压力取源部件的安装位置应选在介质流速稳定的地方。第二条压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。第三条压力取源部件的端部不应超出工艺设备或管道的内壁。第四条压力取源部件在水平的工艺管道上安装顺流束成垂直安装。第五条就地安装的压力表的取源部件应带有环形或U型冷凝弯。第六条压力取源部件在水平的工艺管道上安装时，在工艺管道的上半部。第二节差压变送器来自双侧导压管的差压直接作用于变送器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。差压变送器安装注意事项差压变送器如果直接安装在测量点上，可由连接管支撑，也可以安装在表盘上或者用安装支架把它安装在管子上。为了确保接头的密封，在密封时应按下面的步骤操作：在紧固两只螺栓时，应交替用扳手拧紧，切勿一次拧紧一只螺钉。有时为了安装上的方便，变送器本体上的压力容室可转动。只要压力容室处于垂直面，则变送器本体的转动不会产生零位的变化。如果压力容室水平安装时，必须消除由于引压管高度不同而引起的液柱压头的影响，即重调变送器的零位。定义：温度变送器就是利用电子元器件，把温度信号变换成电信号的装置。温度变送器底下有个测温元件，它可以通过自身的感温来改变自己的电阻，当他改变电阻时，与之相连的电气设备能够通过电流检测出阻值的大小，从而发出电流信号。至于在显示上的温度，是通过其产品铭牌上的变比可以换算的。例如：4-20mA对应的是0-500度。温度变送器安装注意事项第一条在多粉尘的工艺管道上安装的测温元件，应采取防止磨损的保护措施。第二条热电偶或热电阻安装在易受被测介质强烈冲击的地方,以及当水平安装时其插入深度大于1米或被测温度大于700℃时，应采取防弯曲措施。第三条表面温度计的感温面应与被测表面紧密接触，固定牢固。第四条温度计的温包必须全部浸入被测介质中，毛细管的敷设应有保护措施,其弯曲半径不应小于50毫米，周围温度变化剧烈时应采取隔热定义：用来测量液体体积流量的仪表。工作原理流量变送器安装注意事项第一条安装前进行清洗时不应损伤节流件；第二条孔板的锐边或喷咀的曲面侧应迎着被测介质的流向；第三条环室上有“+”号的一侧应在被测介质流向的上游侧，当用箭头标明流向时，箭头的指向应与被测介质的流向一致；第三条垫片的内径不应小于工艺管道的内径。第四条差压计或差压变送器正、负压室与测量管路的连接必须正确。第五条转子流量计的安装应呈垂直状态，其前后的工艺管道应固定牢固。第三章显示仪表简介具体使用方式可见相应仪表使用说明书第四章电气控制柜安装注意第一节现场柜的安装注意第一条周围环境温度不宜高于45度第二条到各检测点的距离应适当，箱体中心距地面的高度宜为1.5米
