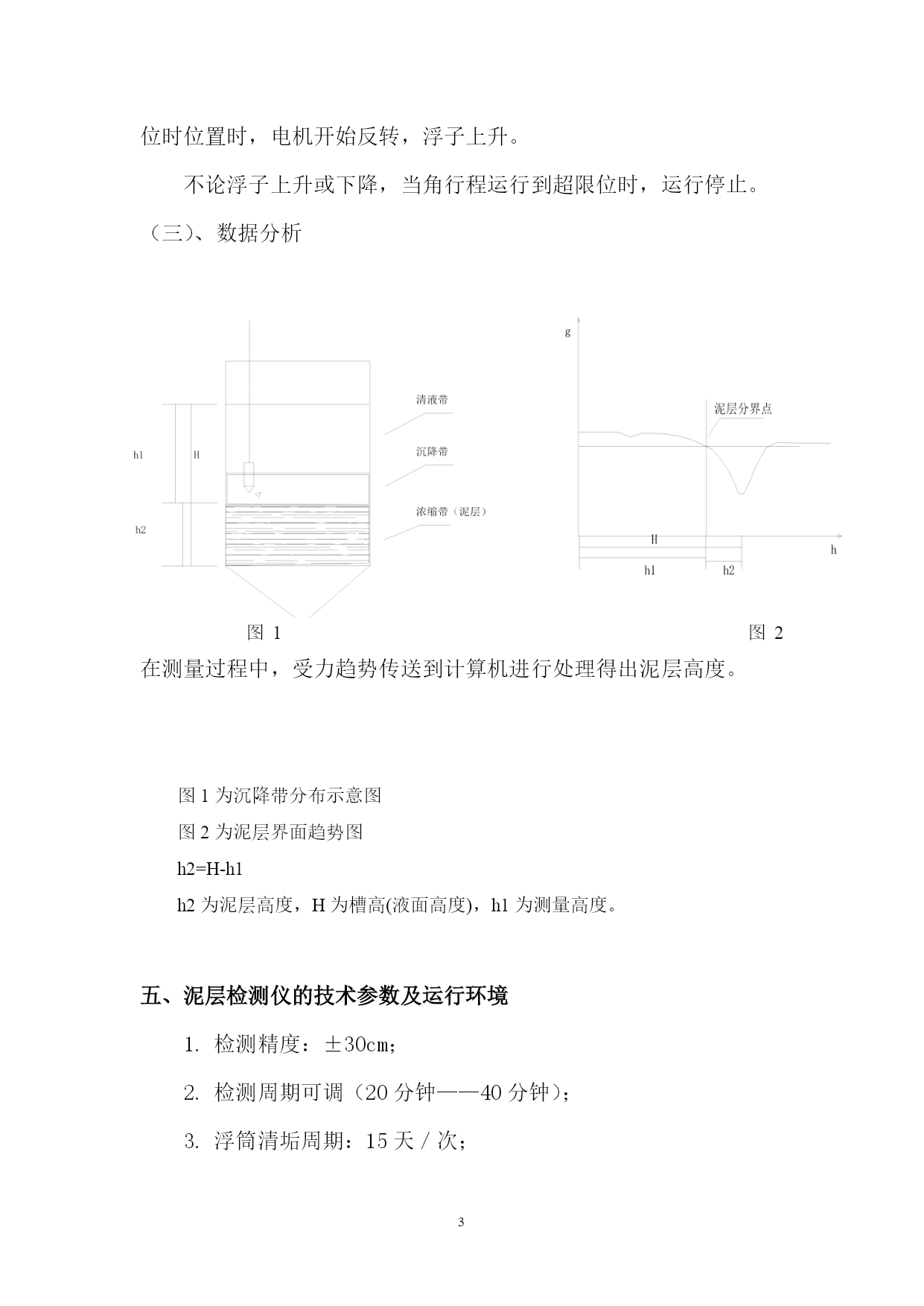

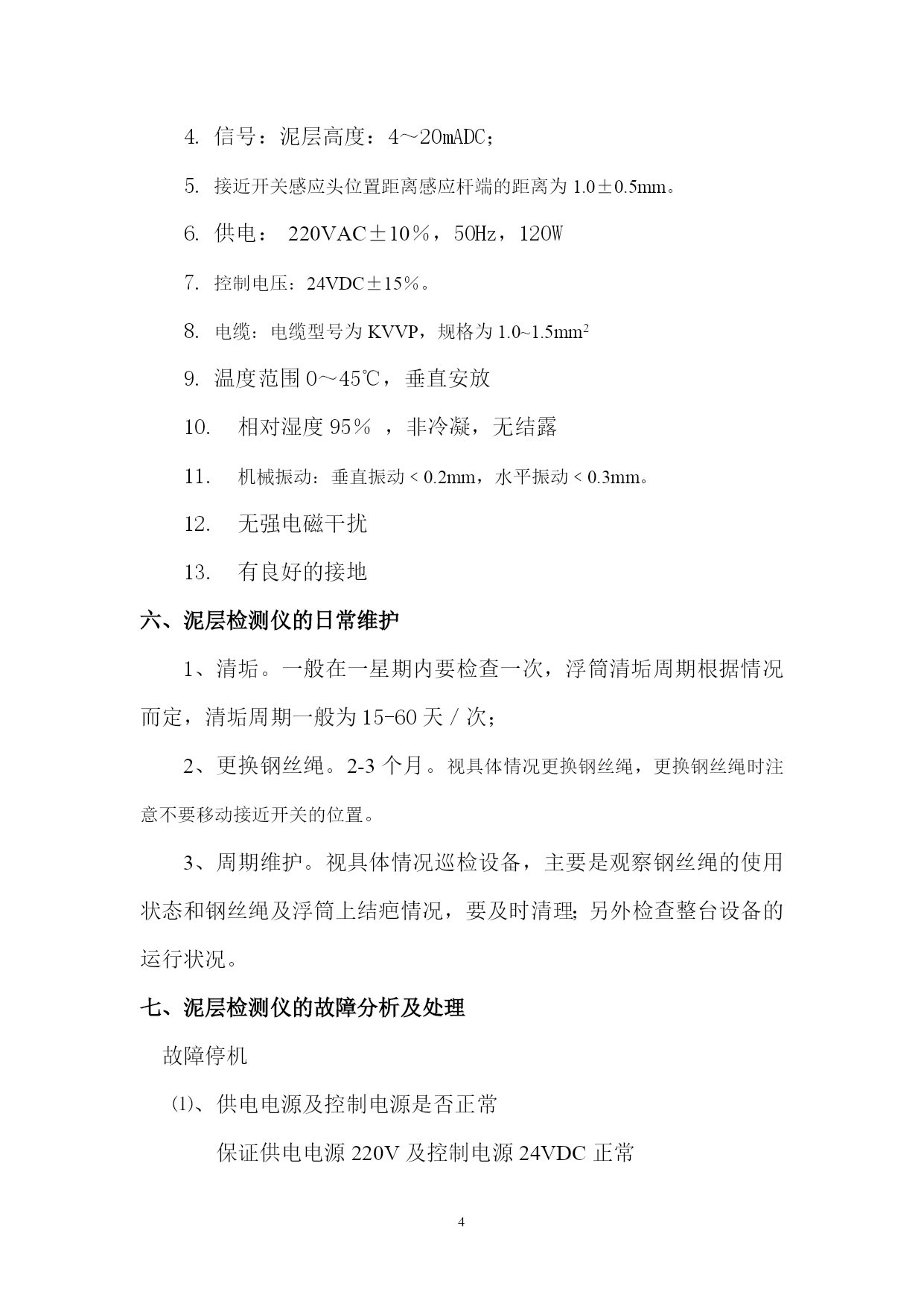

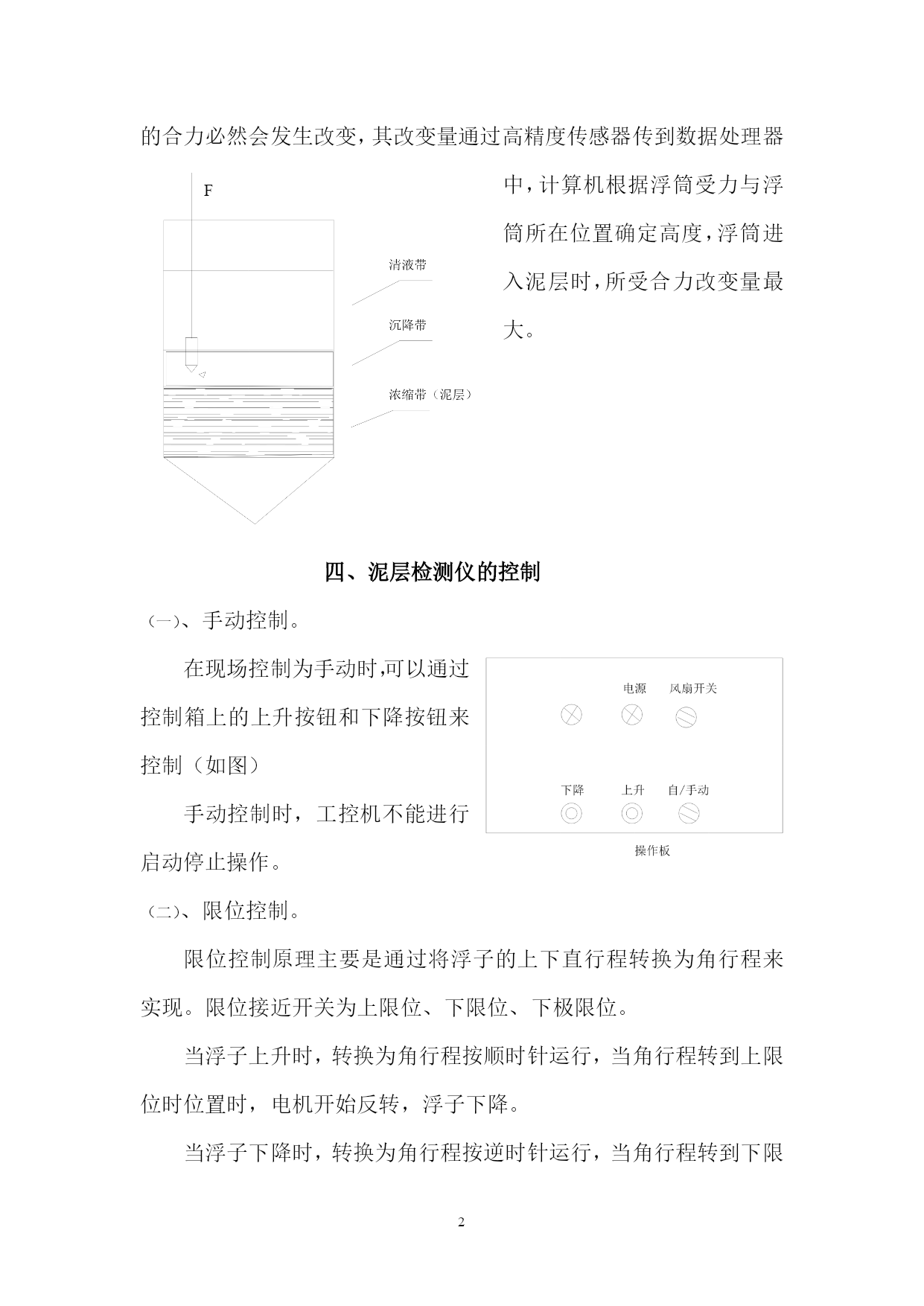

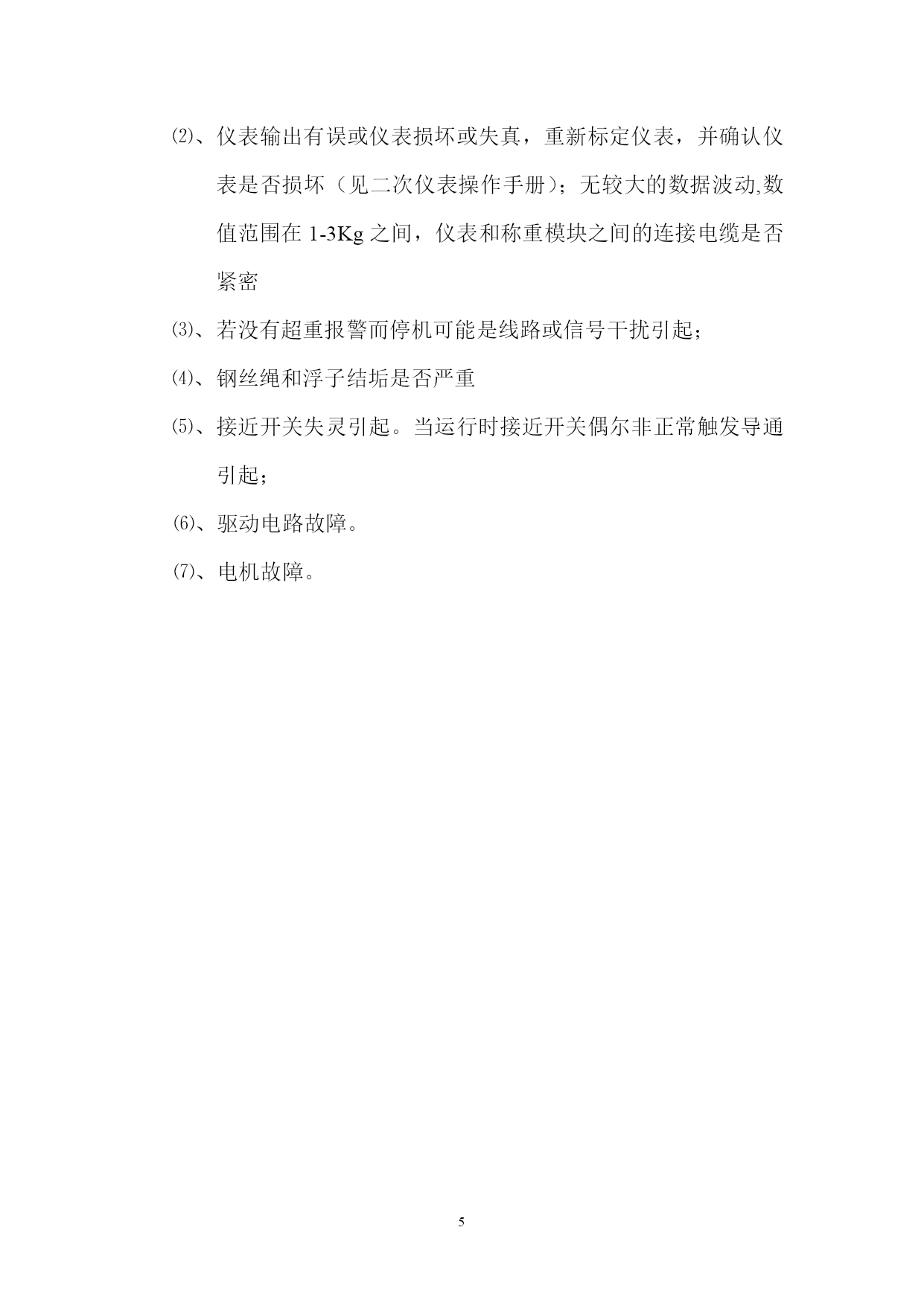

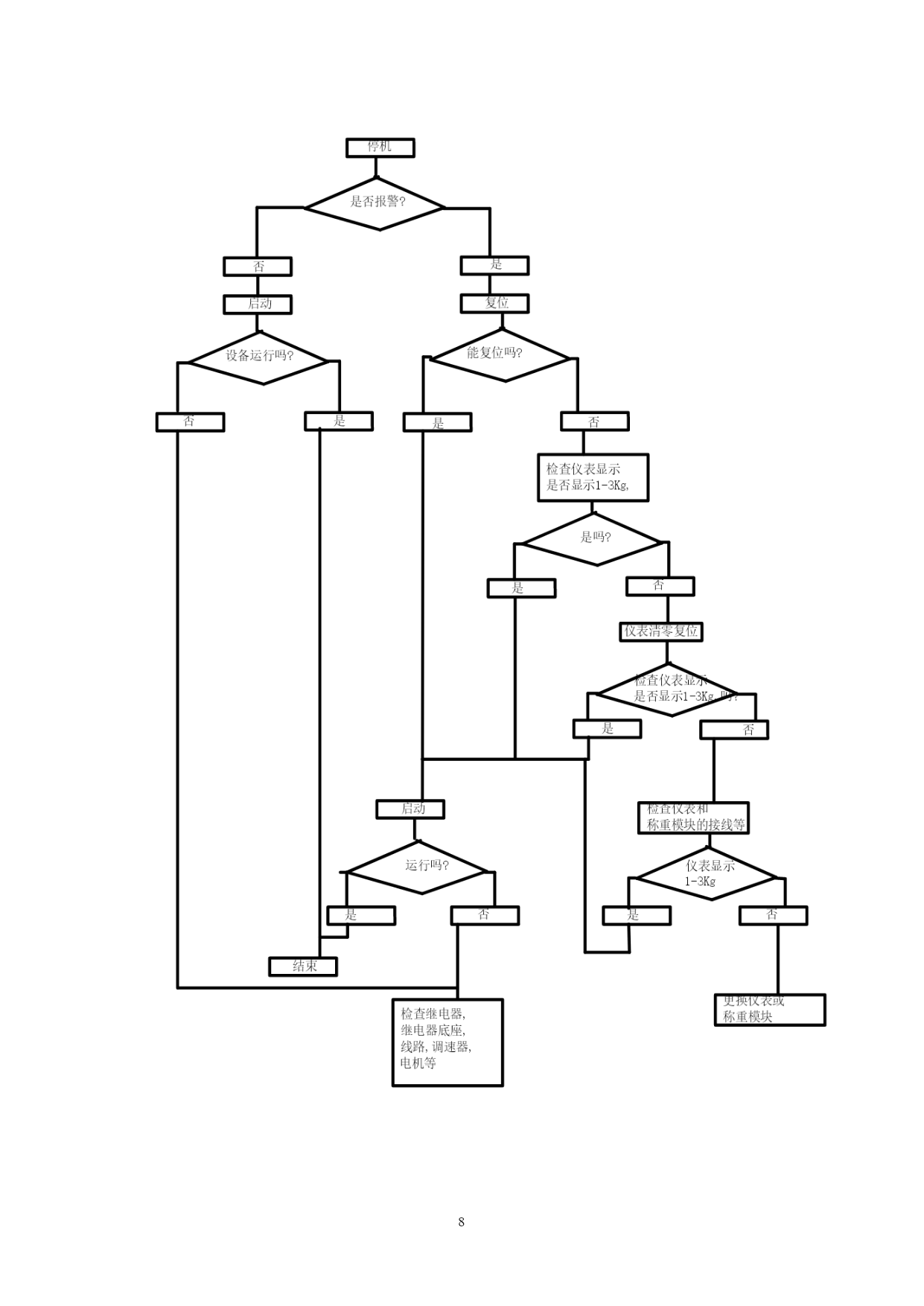

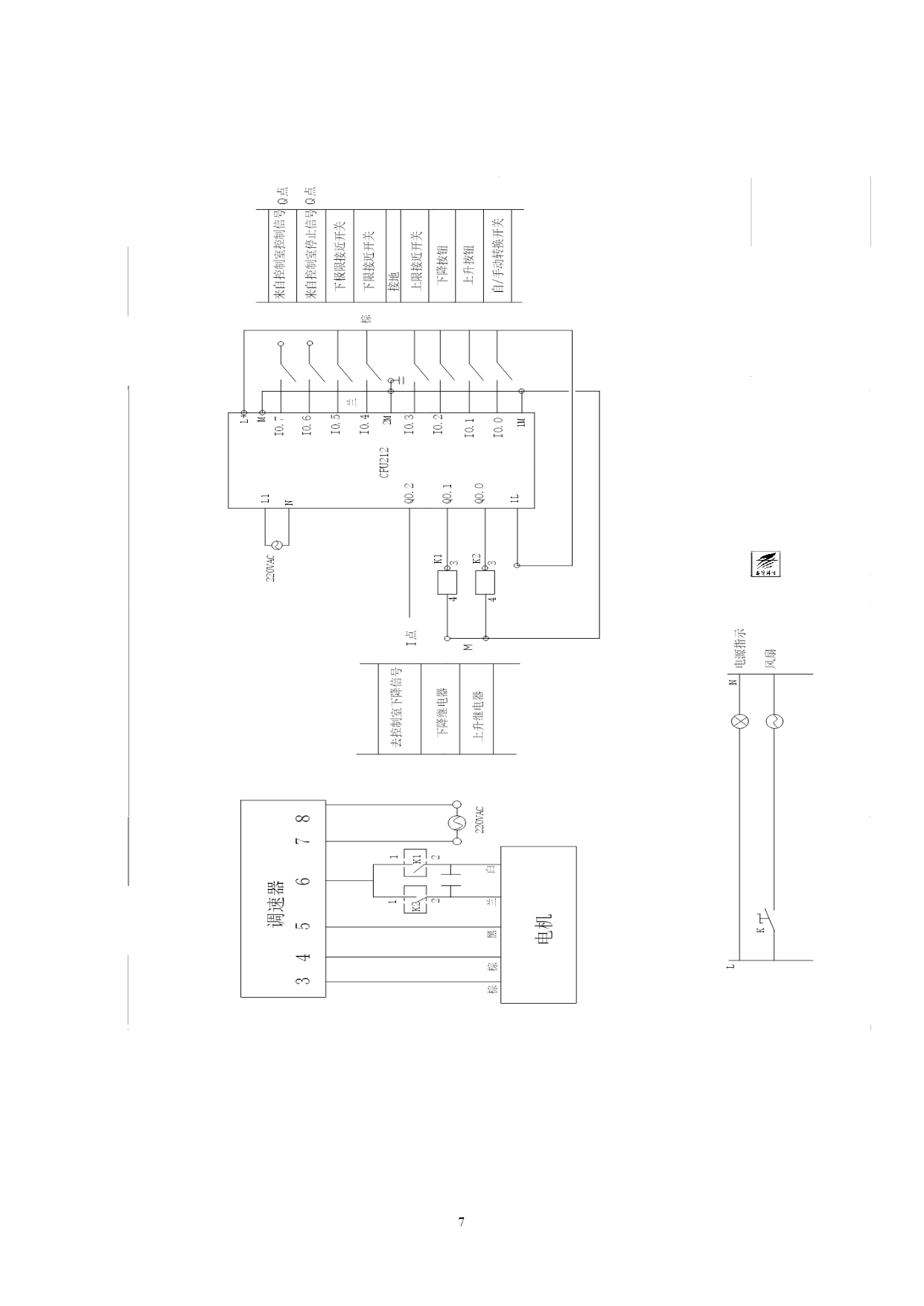

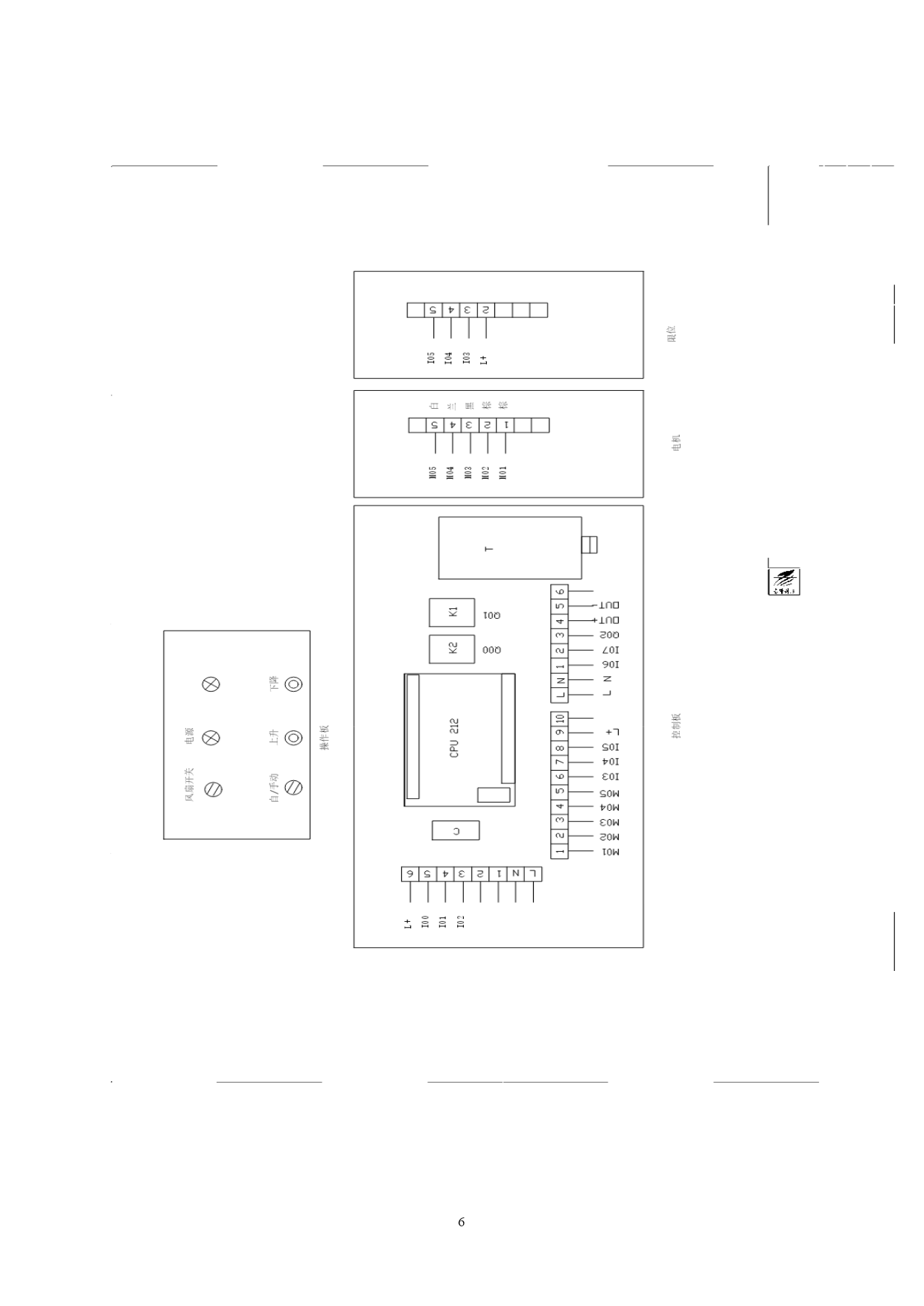

PAGEPAGE8泥层检测仪培训资料一、泥层检测系统的组成1、现场控制及采集单元2、数据处理与控制中心3、数据远程传递现场控制及采集单元数据处理与控制中心数据远程传递如图：二、泥层检测仪的结构与组件⑴、传动与驱动部分：电机、减速器、绳盘、蜗杆减速器⑵、控制部分：调速器、控制器、继电器、限位开关⑶、测量部分：传感器、浮筒⑷、变送部分：现场变送仪表三、泥层检测仪的检测原理连续工作的沉降槽，沿槽高度可以大致划分为三个带：清液带、沉降带、浓缩带。探测仪的浮筒在自动周期性上下匀速运行过程中依次经过三个沉降区域带时，由于其密度和粘度大小不同，浮筒所受到的合力必然会发生改变，其改变量通过高精度传感器传到数据处理器中，计算机根据浮筒受力与浮筒所在位置确定高度，浮筒进入泥层时，所受合力改变量最大。F四、泥层检测仪的控制（一）、手动控制。在现场控制为手动时，可以通过控制箱上的上升按钮和下降按钮来控制（如图）手动控制时，工控机不能进行启动停止操作。（二）、限位控制。限位控制原理主要是通过将浮子的上下直行程转换为角行程来实现。限位接近开关为上限位、下限位、下极限位。当浮子上升时，转换为角行程按顺时针运行，当角行程转到上限位时位置时，电机开始反转，浮子下降。当浮子下降时，转换为角行程按逆时针运行，当角行程转到下限位时位置时，电机开始反转，浮子上升。不论浮子上升或下降，当角行程运行到超限位时，运行停止。（三）、数据分析图1图2在测量过程中，受力趋势传送到计算机进行处理得出泥层高度。图1为沉降带分布示意图图2为泥层界面趋势图h2=H-h1h2为泥层高度，H为槽高(液面高度)，h1为测量高度。五、泥层检测仪的技术参数及运行环境检测精度：±30cm；检测周期可调（20分钟——40分钟）；浮筒清垢周期：15天／次；信号：泥层高度：4～20mADC；接近开关感应头位置距离感应杆端的距离为1.0±0.5mm。供电：220VAC±10％，50Hz，120W控制电压：24VDC±15％。电缆：电缆型号为KVVP，规格为1.0~1.5mm2温度范围0～45℃，垂直安放相对湿度95％，非冷凝，无结露机械振动：垂直振动﹤0.2mm，水平振动﹤0.3mm。无强电磁干扰有良好的接地六、泥层检测仪的日常维护1、清垢。一般在一星期内要检查一次，浮筒清垢周期根据情况而定，清垢周期一般为15-60天／次；2、更换钢丝绳。2-3个月。视具体情况更换钢丝绳，更换钢丝绳时注意不要移动接近开关的位置。3、周期维护。视具体情况巡检设备，主要是观察钢丝绳的使用状态和钢丝绳及浮筒上结疤情况，要及时清理；另外检查整台设备的运行状况。七、泥层检测仪的故障分析及处理故障停机⑴、供电电源及控制电源是否正常保证供电电源220V及控制电源24VDC正常⑵、仪表输出有误或仪表损坏或失真，重新标定仪表，并确认仪表是否损坏（见二次仪表操作手册）；无较大的数据波动,数值范围在1-3Kg之间，仪表和称重模块之间的连接电缆是否紧密⑶、若没有超重报警而停机可能是线路或信号干扰引起；⑷、钢丝绳和浮子结垢是否严重⑸、接近开关失灵引起。当运行时接近开关偶尔非正常触发导通引起；⑹、驱动电路故障。⑺、电机故障。
