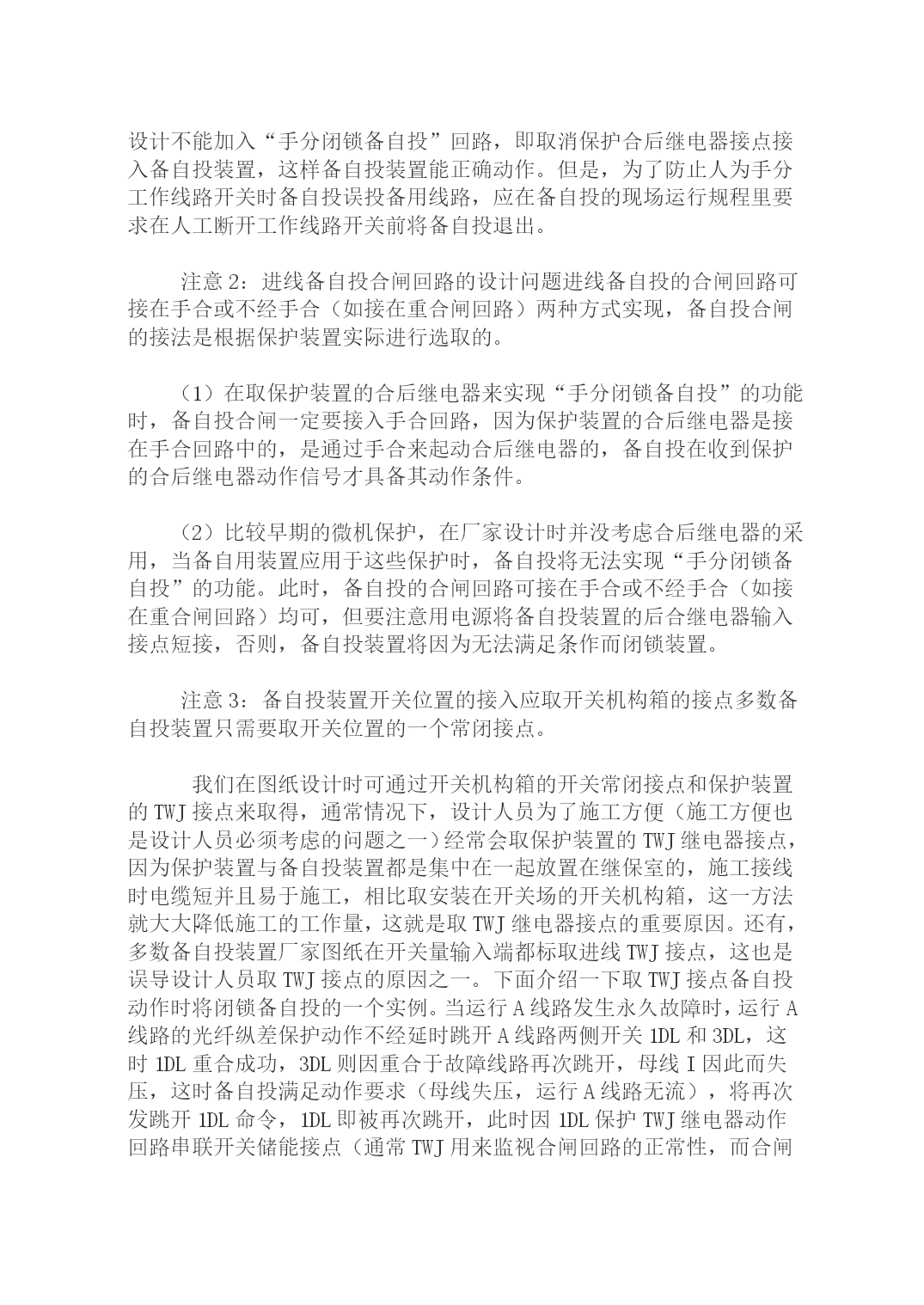

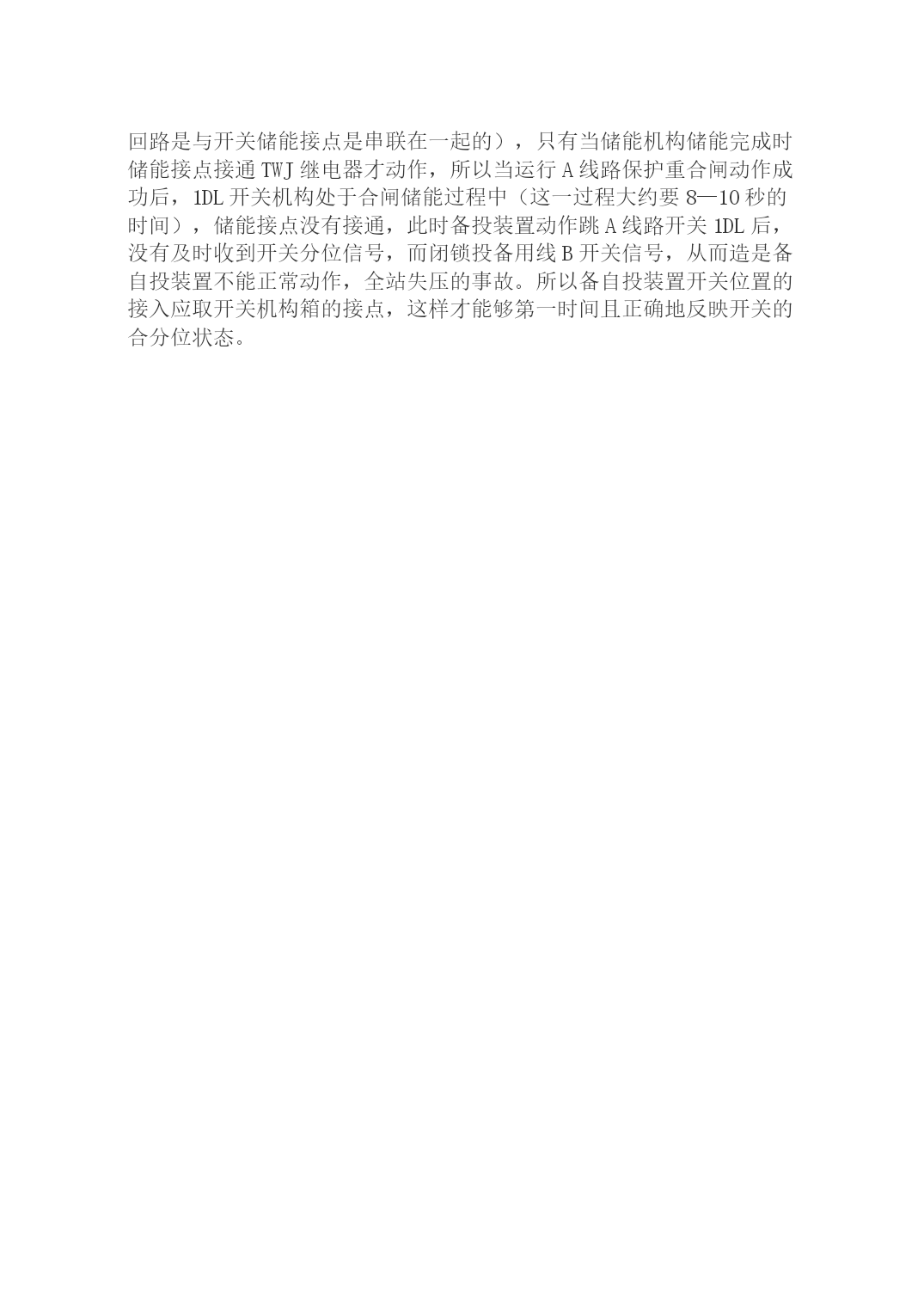

进线备用电源自投装置设计应该注意的几个问题摘要：随着对电网供电可靠性的不断提高，备用电源自投装置开始在电力系统得到普及。但因备自投装置动作原理较为简单，往往会被设计人员在设计时有所勿视由于现场实际、保护、开关等方因素的影响，造成备自投装置不能正常动作。本文结合备自投装置在开平供电局的应用情况，浅谈了备自投设计中应该注意的几个个问题。由于对电网可靠性要求越来越高，开平供电局变电站多数站已具备两回线及以上的多回供电线路，并较早地在110kV变电站安装进线备自投装置来提高供电可靠性，备自投装置的装设，大大提高了供电可靠性，经过了几年的运行情况，总结并分析了备用投装置在设计时应该注意的几个问题。注意1：进线备自投跳闸回路的设计问题进线备自投的跳闸回路一般可通过保护跳闸或手跳两种方式实现，但两种方式都有各自需要注意的问题。（1）采用保护跳闸方式在设计中必须要考虑闭锁重合闸问题，因为采用保护跳开工作线路开关后，保护装置会误认为开关偷跳而启动重合闸将原已被分开的线路开关又重新合上，导致无法隔离有故障的原工作线路，备自投也因此无法正常工作，因此必须用另一副跳闸输出接点去闭锁该线路保护的重合闸。建议设计按此方法接线，由于有一些厂家的备自投在设计时跳闸输出接点只有一副，这就要求我们设计人员在审图时要注意要求厂家多配一付跳闸出口接点来实现此功能。（2）采用手跳方式就可以不用再考虑闭锁重合闸的问题，因为手动跳闸、遥控跳闸的操作回路已经考虑闭锁重合闸了，而且这种设计方式比较简单，但这种设计方式不能加入“手分闭锁备自投”的功能。因为按备自投的设计原则，在人为手分工作线路开关时（如变电站需要全停时）备自投不应该合备用线路开关，实现这种功能是靠保护合后继电器接点接入备自投装置实现的。因此设计中一般要加入“手分闭锁备自投”的回路。但如果备自投采用手跳方式时也加入“手分闭锁备自投”的回路，将会造成备自投通过手跳回路跳开工作线路后，“手分闭锁备自投”回路又闭锁备自投，导致无法合备用线路的矛盾逻辑，因此手跳方式的设计不能加入“手分闭锁备自投”回路，即取消保护合后继电器接点接入备自投装置，这样备自投装置能正确动作。但是，为了防止人为手分工作线路开关时备自投误投备用线路，应在备自投的现场运行规程里要求在人工断开工作线路开关前将备自投退出。注意2：进线备自投合闸回路的设计问题进线备自投的合闸回路可接在手合或不经手合（如接在重合闸回路）两种方式实现，备自投合闸的接法是根据保护装置实际进行选取的。（1）在取保护装置的合后继电器来实现“手分闭锁备自投”的功能时，备自投合闸一定要接入手合回路，因为保护装置的合后继电器是接在手合回路中的，是通过手合来起动合后继电器的，备自投在收到保护的合后继电器动作信号才具备其动作条件。（2）比较早期的微机保护，在厂家设计时并没考虑合后继电器的采用，当备自用装置应用于这些保护时，备自投将无法实现“手分闭锁备自投”的功能。此时，备自投的合闸回路可接在手合或不经手合（如接在重合闸回路）均可，但要注意用电源将备自投装置的后合继电器输入接点短接，否则，备自投装置将因为无法满足条作而闭锁装置。注意3：备自投装置开关位置的接入应取开关机构箱的接点多数备自投装置只需要取开关位置的一个常闭接点。我们在图纸设计时可通过开关机构箱的开关常闭接点和保护装置的TWJ接点来取得，通常情况下，设计人员为了施工方便（施工方便也是设计人员必须考虑的问题之一）经常会取保护装置的TWJ继电器接点，因为保护装置与备自投装置都是集中在一起放置在继保室的，施工接线时电缆短并且易于施工，相比取安装在开关场的开关机构箱，这一方法就大大降低施工的工作量，这就是取TWJ继电器接点的重要原因。还有，多数备自投装置厂家图纸在开关量输入端都标取进线TWJ接点，这也是误导设计人员取TWJ接点的原因之一。下面介绍一下取TWJ接点备自投动作时将闭锁备自投的一个实例。当运行A线路发生永久故障时，运行A线路的光纤纵差保护动作不经延时跳开A线路两侧开关1DL和3DL，这时1DL重合成功，3DL则因重合于故障线路再次跳开，母线I因此而失压，这时备自投满足动作要求（母线失压，运行A线路无流），将再次发跳开1DL命令，1DL即被再次跳开，此时因1DL保护TWJ继电器动作回路串联开关储能接点（通常TWJ用来监视合闸回路的正常性，而合闸回路是与开关储能接点是串联在一起的），只有当储能机构储能完成时储能接点接通TWJ继电器才动作，所以当运行A线路保护重合闸动作成功后，1DL开关机构处于合闸储能过程中（这一过程大约要8—10秒的时间），储能接点没有接通，此时备投装置动作跳A线路开关1DL后，没有及时收到开关分位信号，而闭锁投备用线B开关信号，从而造是备自投装置不能正常动作，全站失压的事故。
