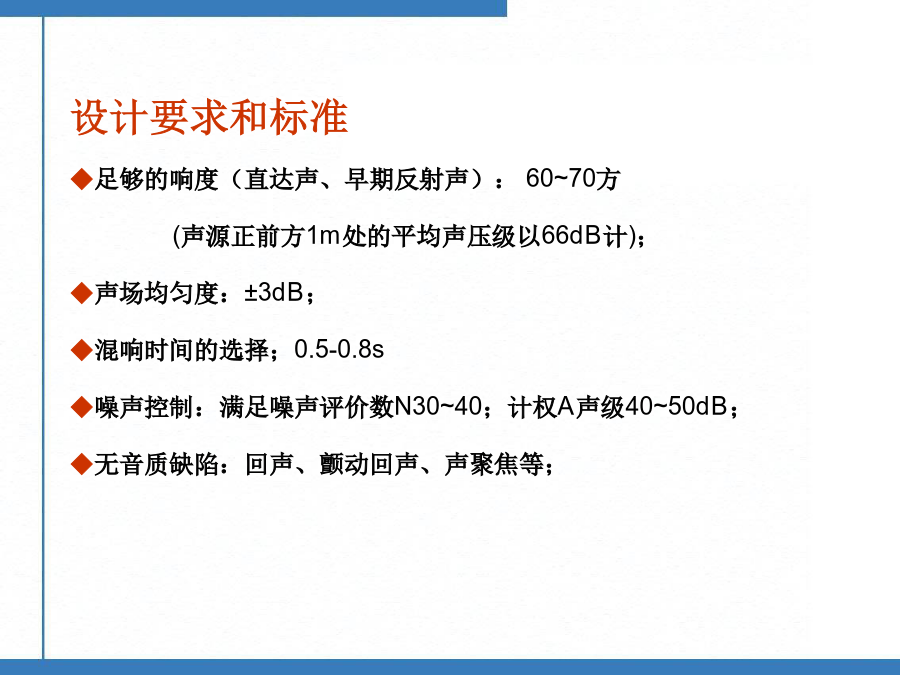

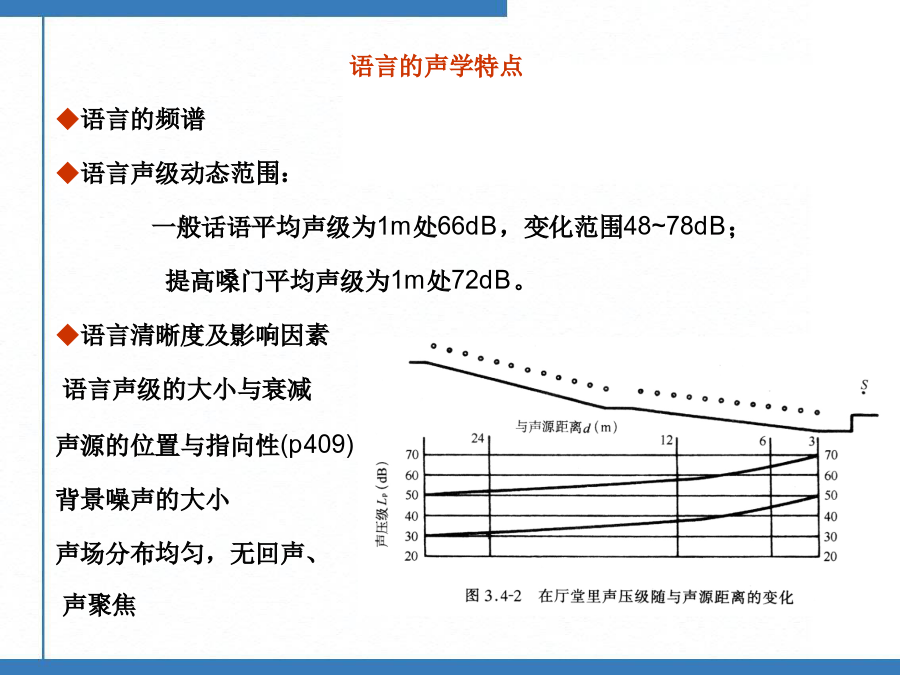

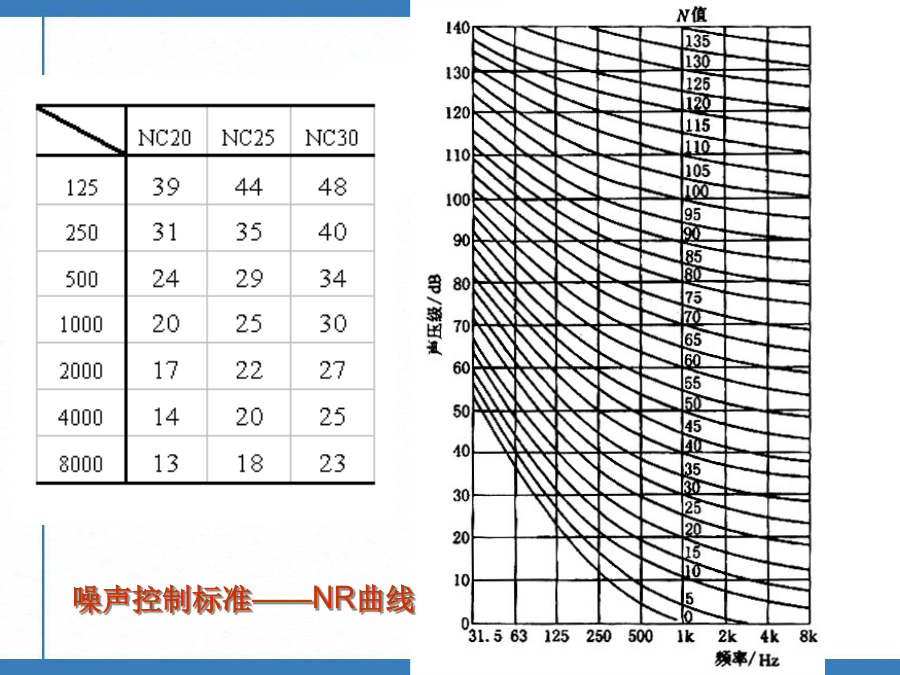

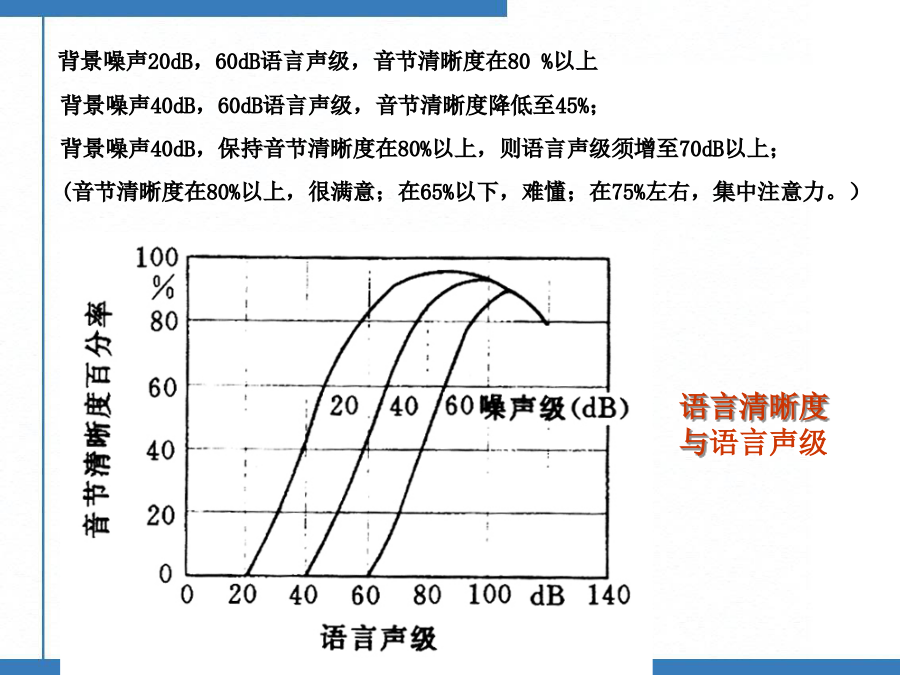

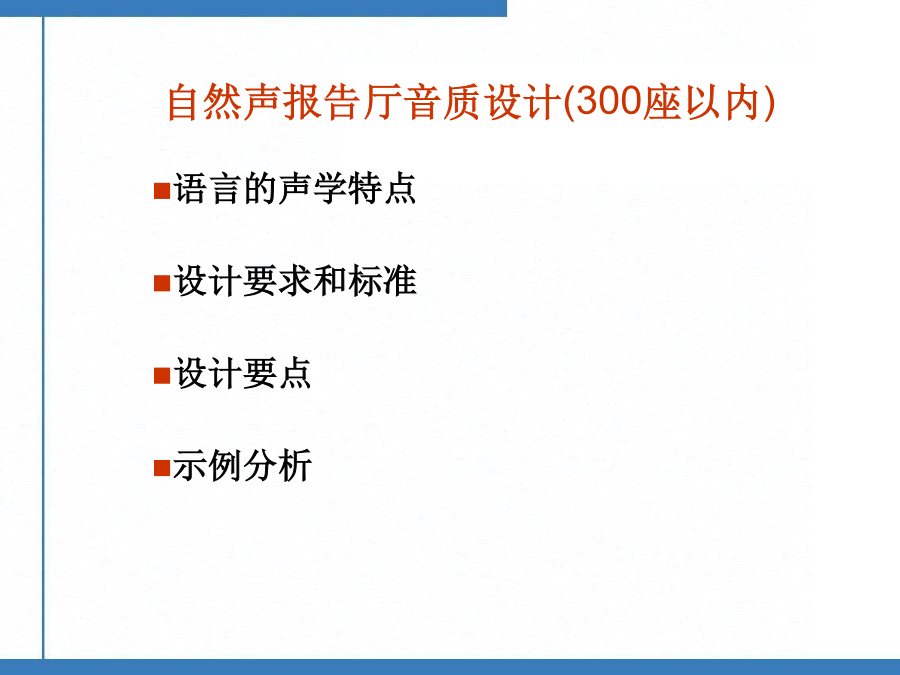

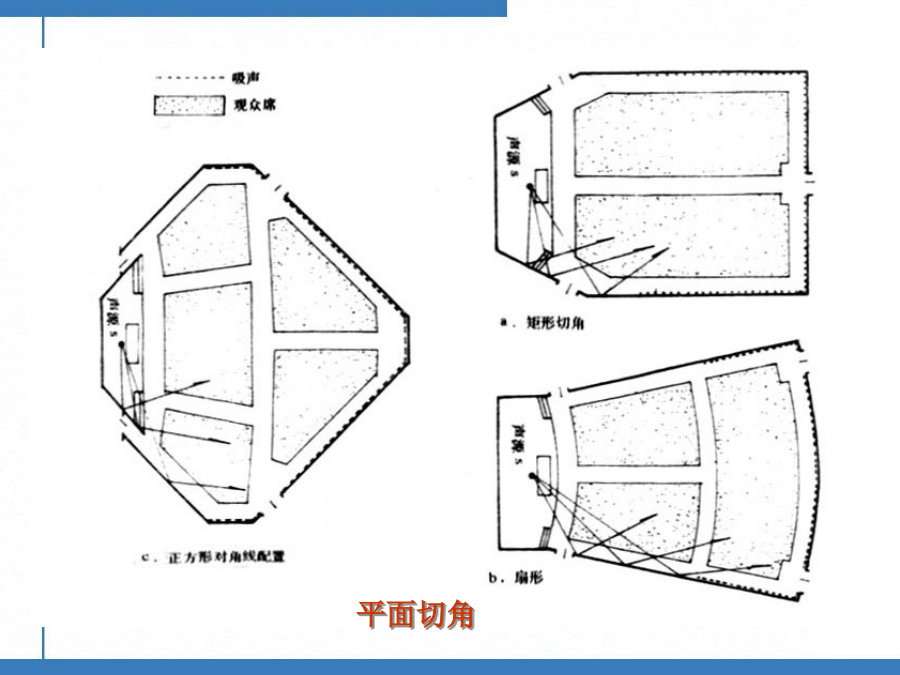

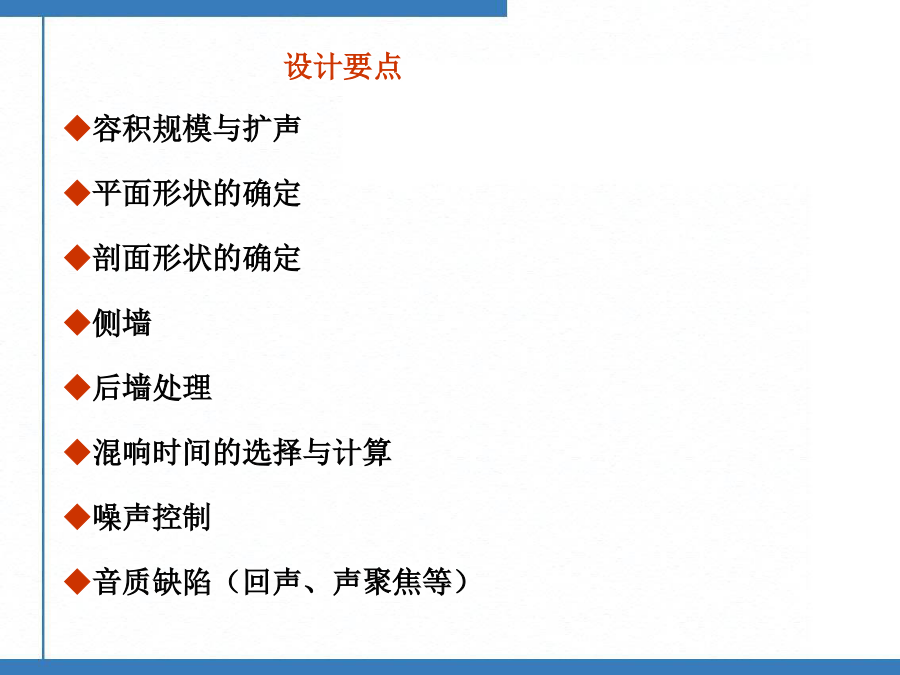

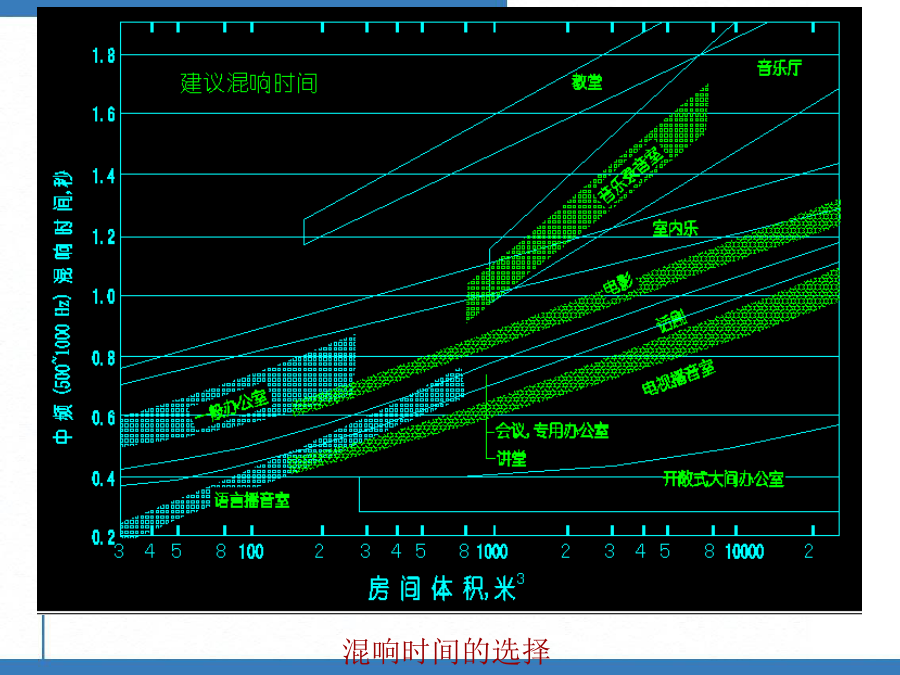

专题三：报告厅音质设计LectureTheatreAcousticsDesign自然声报告厅音质设计(300座以内)■语言的声学特点■设计要求和标准■设计要点■示例分析语言的声学特点◆语言的频谱◆语言声级动态范围：一般话语平均声级为1m处66dB，变化范围48~78dB；提高嗓门平均声级为1m处72dB。◆语言清晰度及影响因素语言声级的大小与衰减声源的位置与指向性(p409)背景噪声的大小声场分布均匀，无回声、声聚焦语言频谱背景噪声20dB，60dB语言声级，音节清晰度在80%以上背景噪声40dB，60dB语言声级，音节清晰度降低至45%；背景噪声40dB，保持音节清晰度在80%以上，则语言声级须增至70dB以上；(音节清晰度在80%以上，很满意；在65%以下，难懂；在75%左右，集中注意力。）设计要求和标准◆足够的响度（直达声、早期反射声）：60~70方(声源正前方1m处的平均声压级以66dB计)；◆声场均匀度：±3dB；◆混响时间的选择；0.5-0.8s◆噪声控制：满足噪声评价数N30~40；计权A声级40~50dB；◆无音质缺陷：回声、颤动回声、声聚焦等；混响时间的选择噪声控制标准——NR曲线设计要点◆容积规模与扩声◆平面形状的确定◆剖面形状的确定◆侧墙◆后墙处理◆混响时间的选择与计算◆噪声控制◆音质缺陷（回声、声聚焦等）平面切角剖面处理：顶棚下不同高度分块设置反射板剖面处理：声源位置与剖面形状侧墙成锯齿状，增加中部坐席反射声，兼作出入口或采光口后墙处理混响时间的计算示例分析：长宽高分别为：18.6×13.3×8.6=2127.5m3；342座，6.2m3/座文远楼阶梯教室改造前存在的主要问题●混响时间过长（5秒左右）●噪声室外：大门外为门厅室内：坐席、黑板、风扇通风洞口等●回声现象●后排响度不够改造措施●讲台两侧八字形斜墙；●后墙倾斜且进行适当的吸声处理，防止回声和减小容积；●降底中部平顶，减小容积；●降底讲台上部平顶，增加对后排的反射声；●增加座位数（20座）●进门改为声闸设计实例：同济大学城规学院报告厅V=1000m3N=278座扩声系统■扩声系统的作用、基本组成与要求■扬声器的性能指标■扬声器的布置■问题讨论扬声器的性能指标◆频率响应：输入的电信号能够转变成声信号的频率范围◆额定功率：允许输入的最大电功率◆灵敏度：输入的电功率转变成声压的大小◆指向性（6dB辐射角）扬声器指向性声场均匀与指向性集中式布置：在台口上部设置适当指向性的扬声器或扬声器组合，其特点是方向感好，视听一致。分散式布置：适合于顶棚底、面积大的厅堂；特点是声场均匀布置间距与指向性扬声器布置及其建筑处理的几个问题讨论◆扬声器安装位置的确定与共振◆吊装设备与声桥◆装修问题：隔栅尺寸、间距不能影响扬声器的辐射◆分散布置延时问题◆台口两侧布置、侧墙布置扬声器的问题装修隔栅的尺寸、间距延时说明台口两侧布置扬声器的不良后果侧墙对称布置扬声器的不良后果
