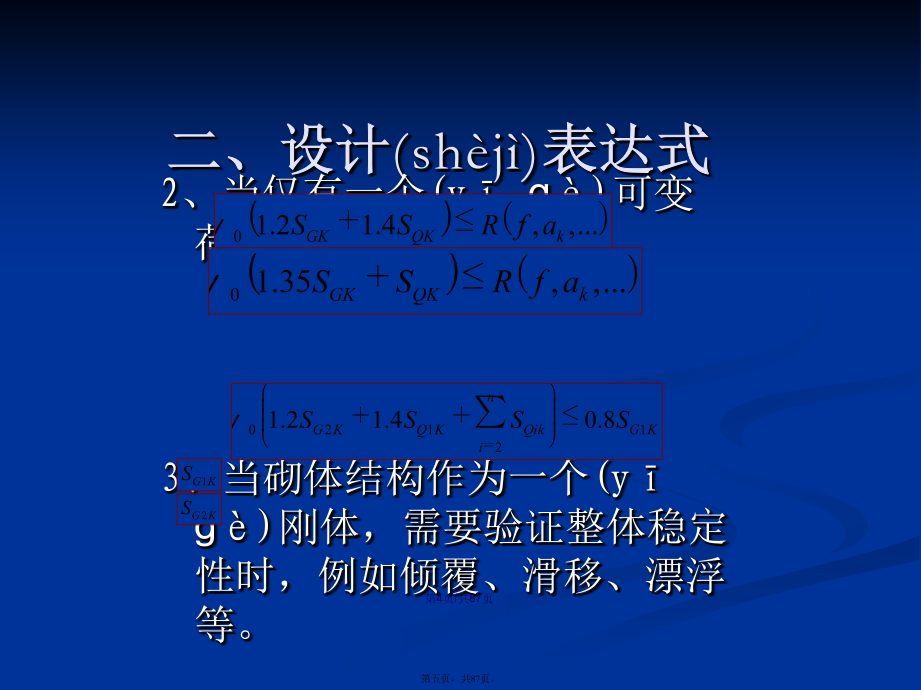

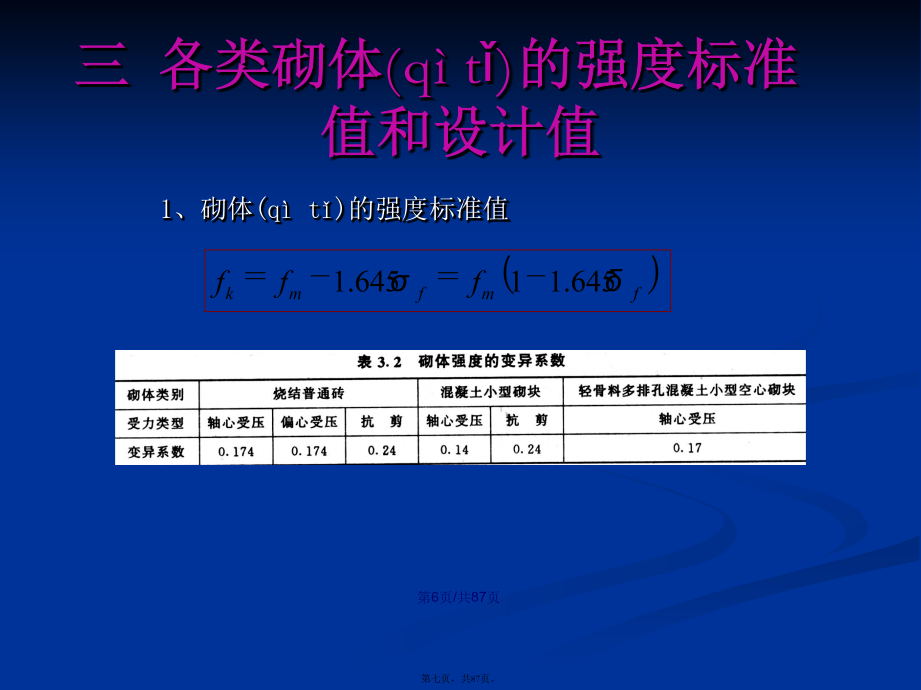

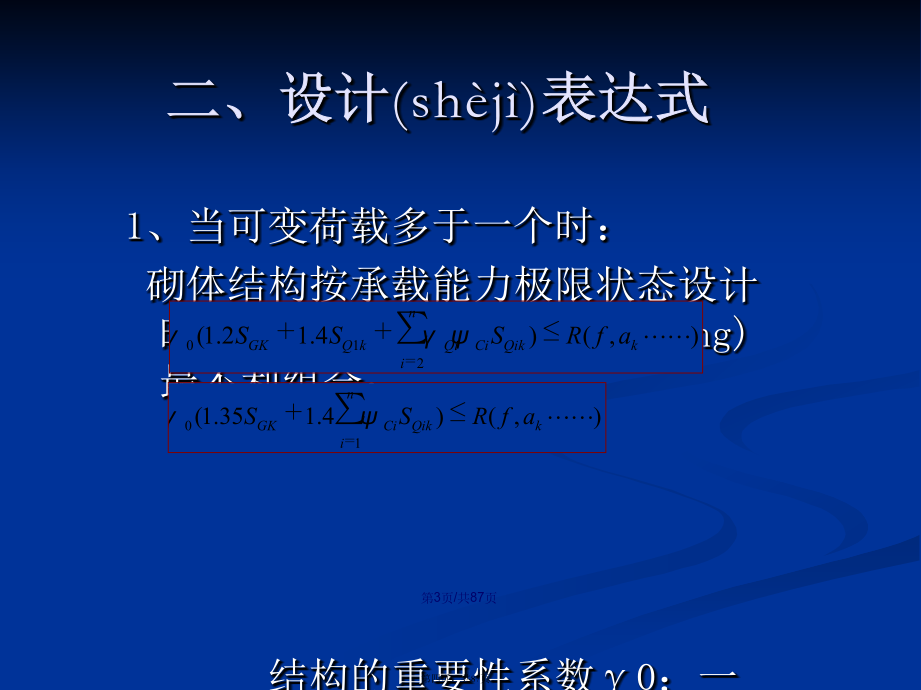

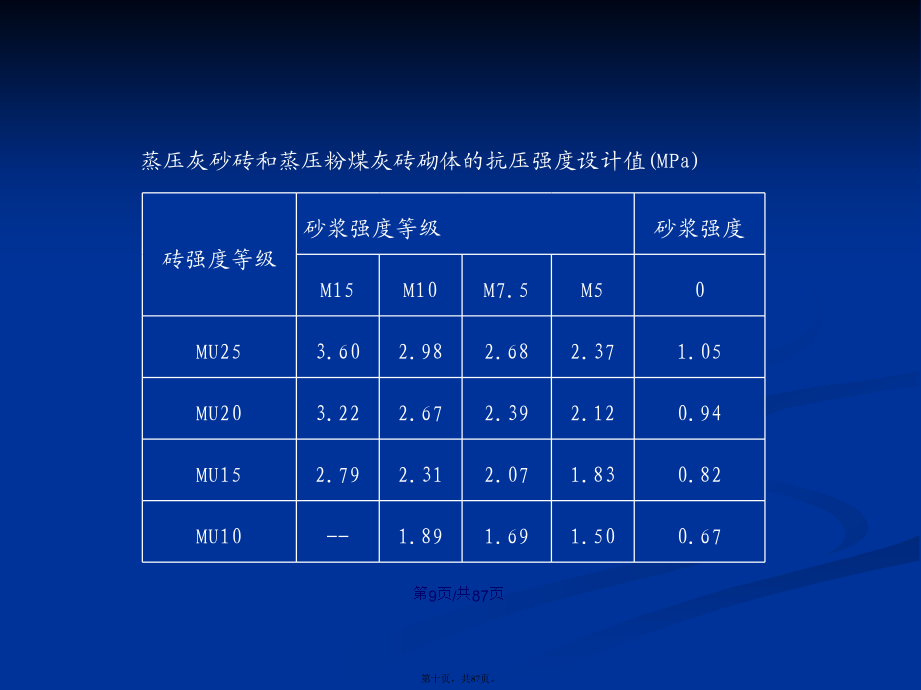

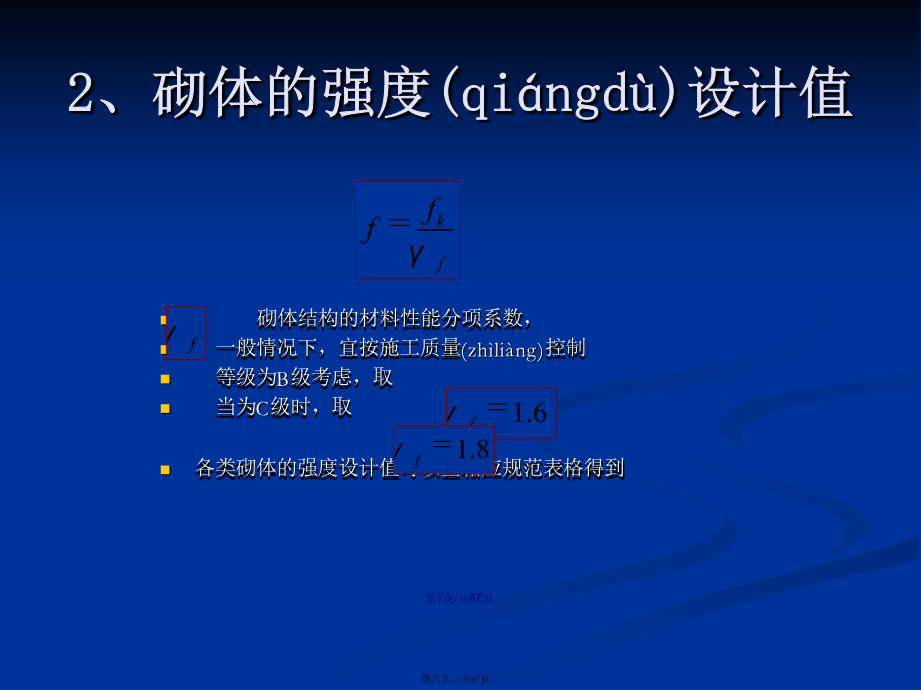

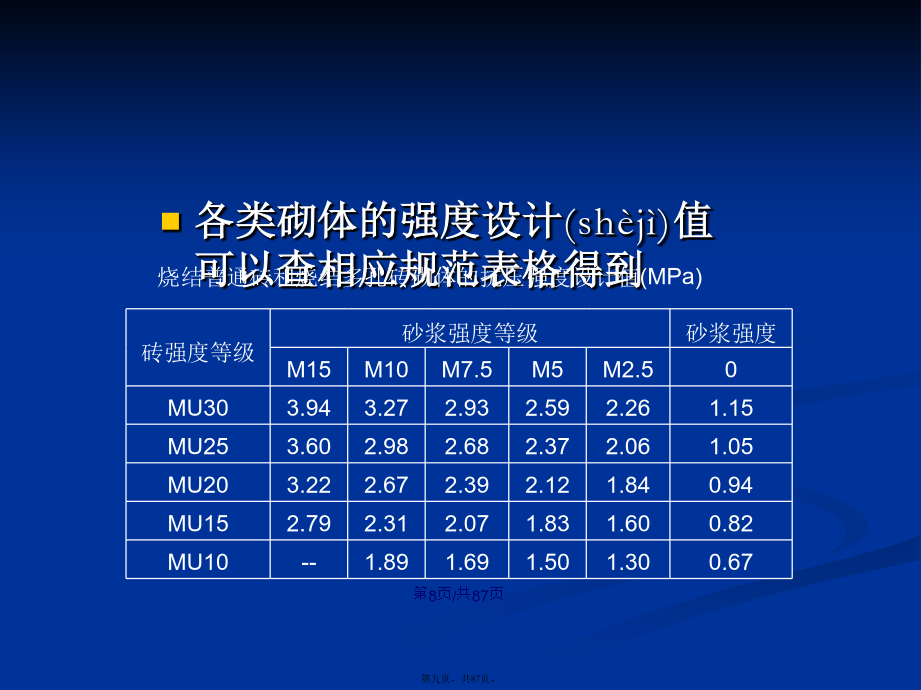

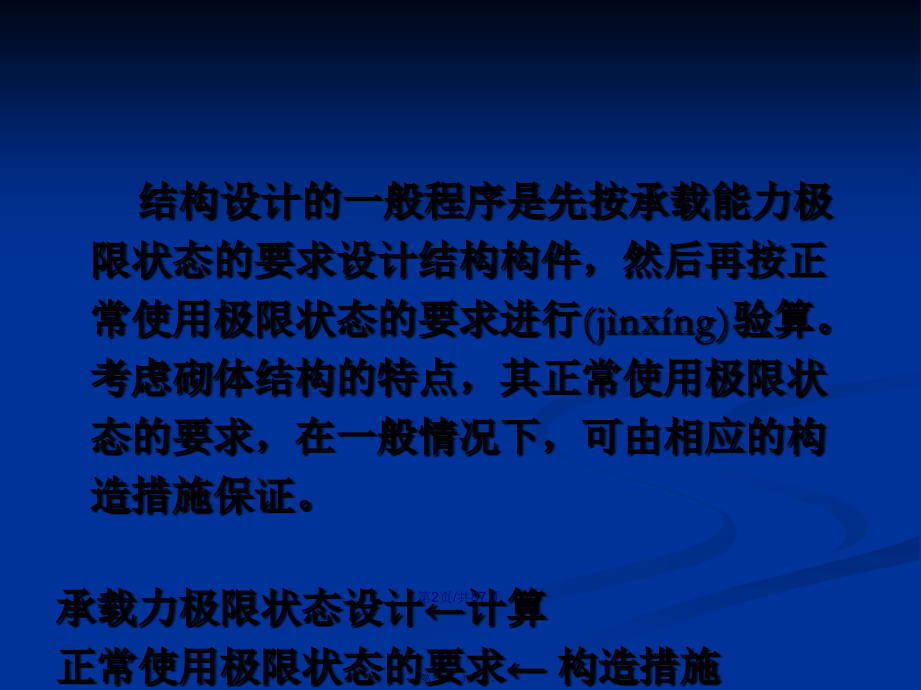

会计学二、设计表达式二、设计表达式三各类砌体的强度标准值和设计值2、砌体的强度(qiángdù)设计值各类砌体的强度设计值可以查相应规范表格得到蒸压灰砂砖和蒸压粉煤灰砖砌体的抗压强度设计值(MPa)单排孔混凝土和轻骨料混凝土砌块砌体的抗压强度设计值(MPa)单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列公式计算：fg＝f+0.6αfcα＝δρ式中fg----灌孔砌体的抗压强度设计值，并不应大于未灌孔砌体抗压强度设计值的2倍；f---未灌孔砌体的抗压强度设计值，应按上表采用；fc---灌孔混凝土的轴心抗压强度设计值；α---砌块砌体中灌孔混凝土面积和砌体毛面积的比值；δ---混凝土砌块的孔洞率；ρ---混凝土砌块砌体的灌孔率，系截面灌孔混凝土面积和截面孔洞面积的比值，ρ不应小于33%。砌块砌体的灌孔混凝土强度等级不应低于Cb20，也不宜低于1.5倍的块体强度等级。注：灌孔混凝土的强度等级Cb××等同于对应的混凝土强度等级C××的强度指标。轻骨料混凝土砌块砌体的抗压强度设计值(MPa)毛料石砌体的抗压强度设计值(MPa)沿砌体灰缝截面破坏时砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值(MPa)四、砌体的强度设计值调整2、对无筋配筋砌体,其截面面积小于0.3m2时，γa为其截面面积加0.7。对配筋砌体构件，当其中砌体截面面积小于0.2m2时，γa为其截面面积加0.8。构件截面面积以m2计。3、当砌体用水泥砂浆砌筑时，对《规范》第条各表中的数值,γa为0.9；第条表中的数值，γa为0.8；对于配筋砌体构件，当其中的砌体采用水泥砂浆砌筑时，仅对砌体的强度的设计值乘以调整系数；4、当施工质量控制(kòngzhì)等级为C级时，γa为0.89;5、当验算施工中的房屋时,γa为1.1;第二节无筋砌体受压承载力计算一.无筋砌体受压分析一.无筋砌体受压分析二、砌体受压构件的承载力计算公式N-为轴向力设计值；A-为截面面积，按毛截面计算；f-砌体的抗压强度(kànɡyāqiánɡdù)设计值；Φ-高厚比β和轴向力的偏心距e对受压构件承载力的影响系数，可按公式计算或查表。构件高厚比的计算公式对于矩形截面：对于T形截面：γβ为不同砌体材料的高厚比修正系数.无筋砌体矩形截面单向偏心受压构件承载力的影响(yǐngxiǎng)系数Φ影响系数Φ(砂浆强度(qiángdù)等级≥M5)三、注意的问题例2.1一轴心受压砖柱，截面尺寸为370mmX490mm，采用MU10烧结(shāojié)普通砖及M2.5混合砂浆砌筑，荷载引起的柱顶轴向压力设计值为N=155kN，柱的计算高度为H0=4.2m。试验算该柱的承载力是否满足要求。因为，砌体设计强度应乘以调整系数例2.2已知一矩形截面偏心受压柱，截面尺寸为490mmX740mm，采用MU10烧结普通砖及M5混合砂浆(shājiāng)，柱的计算高度H0=5.9m，该柱所受轴向力设计值N=320kN（已计入柱自重），沿长边方向作用的弯矩设计值M=33.3kN·m，试验算该柱的承载力是否满足要求。查附表，，则查附表，例2.3：如图所示带壁柱窗间墙，采用MU10烧结粘土砖、M5的水泥砂浆砌筑，计算高度H0＝5m，柱底承受轴向力设计值为N＝150kN，弯矩设计值为M＝30kN.m，施工质量控制等级为B级，偏心压力偏向于带壁柱一侧，试验算截面(jiémiàn)是否安全？【解】（1）计算截面几何参数回转半径：（2）承载力验算(yànsuàn)=0.388第三节砌体局部受压承载力计算1、纵向裂缝(lièfèng)发展而破坏2、劈裂破坏3、局部受压面积处破坏结果：砌体局部抗压强度＞砌体抗压强度试验原因:局压下砌体横向变形受周围(zhōuwéi)砌体约束→“套箍效应”周围(zhōuwéi)一定范围砌体协同局压面下砌体工作→局压力扩散处理：引入局压强度提高系数γ（即以γf代替f）。二砌体局部均匀受压砌体局部抗压强度提高系数的说明局部均匀受压承载力计算公式例2.4一钢筋混凝土柱截面尺寸为250mm×250mm，支承在厚为370mm的砖墙上，作用(zuòyòng)位置如图所示，砖墙用MU10烧结普通砖和M5水泥砂浆砌筑，柱传到墙上的荷载设计值为120KN。试验算柱下砌体的局部受压承载力。【解】局部受压面积＝250×250＝62500mm2砌体局部受压承载力为二.梁端支承(zhīchénɡ)处砌体局部受压二.梁端支
