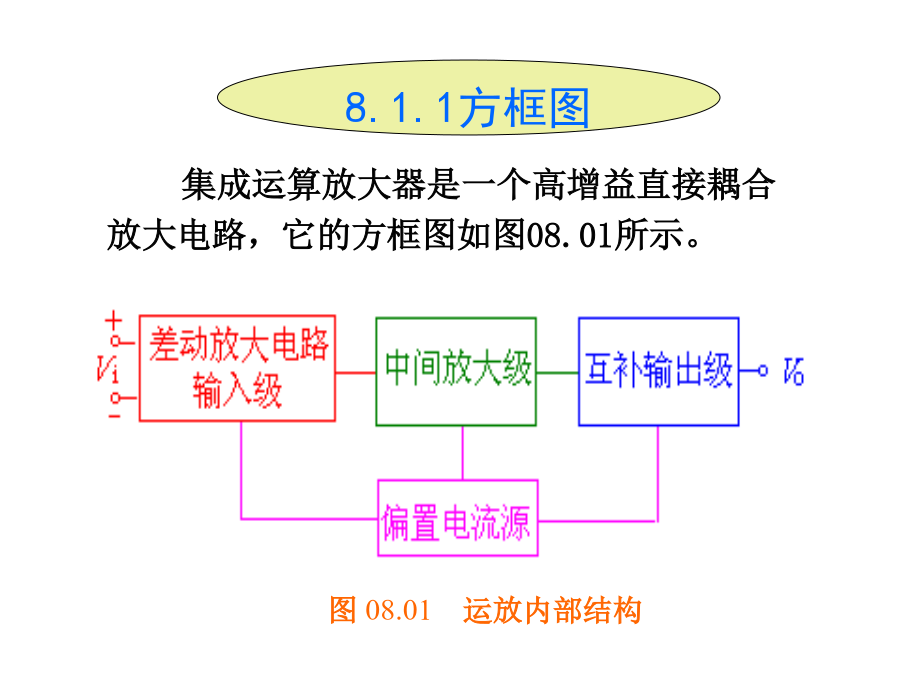

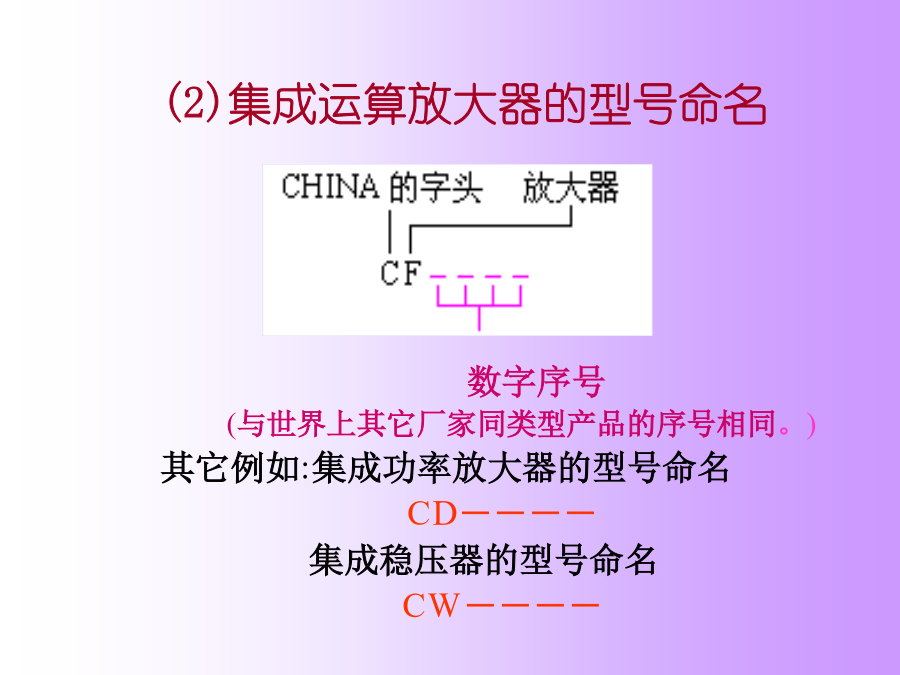

模拟电子技术基础08运算放大器8.1运算放大器的结构8.1.1方框图1.输入级要使用高性能的差分放大电路，它必须对共模信号有很强的抑制力，而且采用双端输入双端输出的形式。8.1.2运算放大器的引线输入级HA17741内部电路简图(2)集成运算放大器的型号命名数字序号(与世界上其它厂家同类型产品的序号相同。)其它例如:集成功率放大器的型号命名CD－－－－集成稳压器的型号命名CW－－－－8.2运算放大器的主要参数8.2.1运算放大器的静态技术指标4.输入失调电压温漂dVio/dT8.2.2运算放大器的动态技术指标5.单位增益带宽fc(BWG)——(unitgainbandwidth)Avd下降到1时所对应的频率，定义为单位增益带宽fc。6.转换速率SR(压摆率)—(slewrate)反映运放对于快速变化的输入信号的响应能力。转换速率SR的表达式为:运算放大器外形图运算放大器外形图8.3理想运算放大器满足下列参数指标的运算放大器可以视为理想运算放大器。1.差模电压放大倍数Avd=，实际上Avd≥80dB即可。理想运算放大器具有“虚短”和“虚断”的特性，这两个特性对分析线性运用的运放电路十分有用。为了保证线性运用，运放必须在闭环(负反馈）下工作。(2)虚断例8.1：有一理想运算放大器组成的电路如图08.03所示，试求输出电压的表达式和电压放大倍数。例8.2：电路如下图所示，已知R1=10k，RF=50k。求(1)、Auf、R2；(2)、若R1不变，要求Auf为–10，则RF、R2应为多少？例8.3：有一理想运算放大器组成的电路如图08.04所示，试求输出电压的表达式和电压放大倍数。为满足实际使用中对集成运放性能的特殊要求，除性能指标比较适中的通用型运放外，还发展了适应不同需要的专用型集成运放。它们在某些技术指标上比较突出。根据运算放大器的技术指标可以对其进行分类，主要有通用型、高速型、宽带型、高精度型、高输入电阻和低功耗等几种。8.4.1通用型8.4.2高速型和宽带型8.4.3高精度(低漂移型）8.4.4高输入阻抗型8.4.5低功耗型8.4.6功率型
