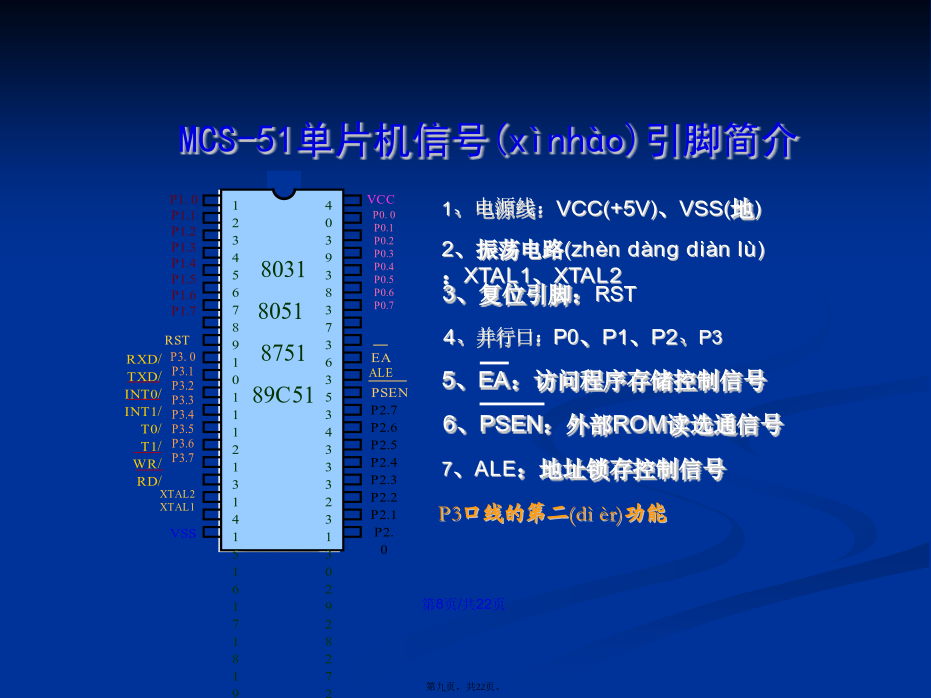

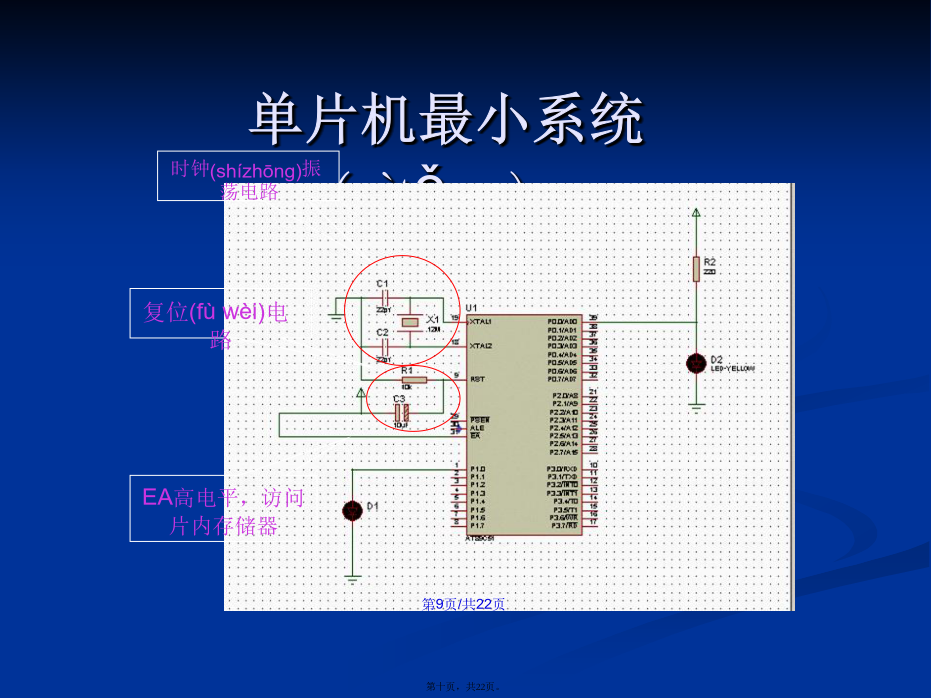

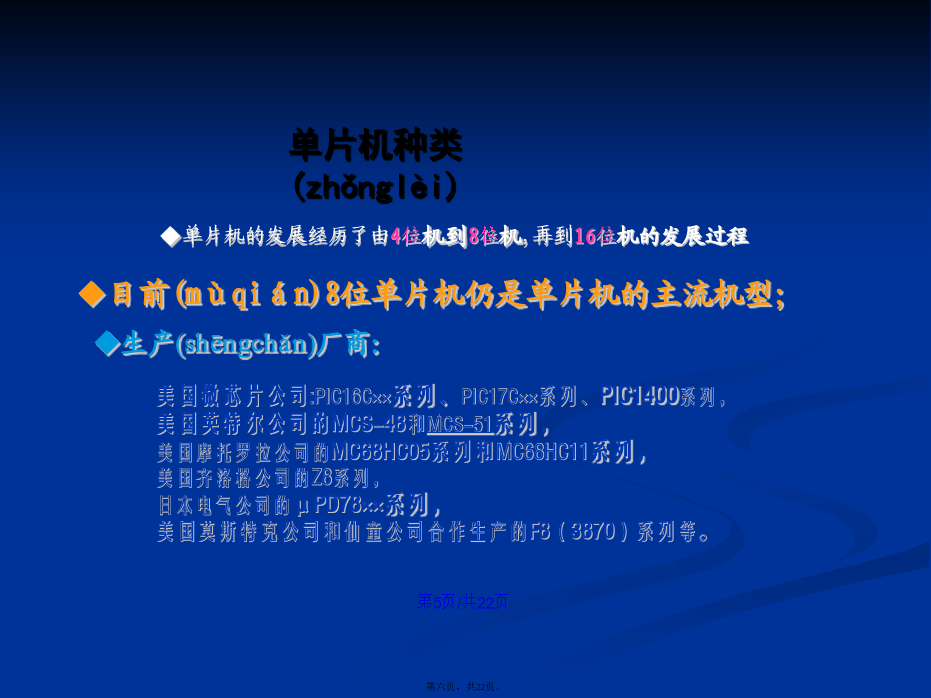

会计学本章内容什么是单片机MCS-51内部组成及信号引脚单片机最小系统电路MCS-51存储器结构什么是单片机什么是单片机单片机应用(yìngyòng)系统单片机种类(zhǒnglèi)单片机硬件(yìnɡjiàn)结构8051单片机的基本组成MCS-51单片机信号引脚简介单片机最小系统时钟(shízhōng)电路与复位电路(1)时钟(shízhōng)振荡电路按键手动复位，有电平(diànpínɡ)方式和脉冲方式两种。电平(diànpínɡ)方式：脉冲(màichōng)方式：(2)复位电路时序3）机器周期一个(yīɡè)机器周期分为6个状态：S1～S6。每个状态又分为两拍：P1和P2。因此，一个(yīɡè)机器周期中的12个时钟周期表示为：S1P1、S1P2、S2P1、S2P2、…、S6P2。时序(1)P0口：双向8位三态I/O口，此口为地址总线（低8位）及数据总线分时复用口，可驱动8个LS型TTL负载。(2)P1口：8位准双向I/O口，可驱动4个LS型TTL负载。(3)P2口：8位准双向I/O口，与地址总线（高8位）复用，可驱动4个LS型TTL负载。(4)P3口：8位准双向I/O口，双功能复用口，可驱动4个LS型TTL负载。注意:准双向口与双向三态口的差别。当3个准双向I/O口作输入口使用时，要向该口先写“1”。准双向I/O口无高阻的“浮空”状态。P3口的第二功能本次课要点习题
