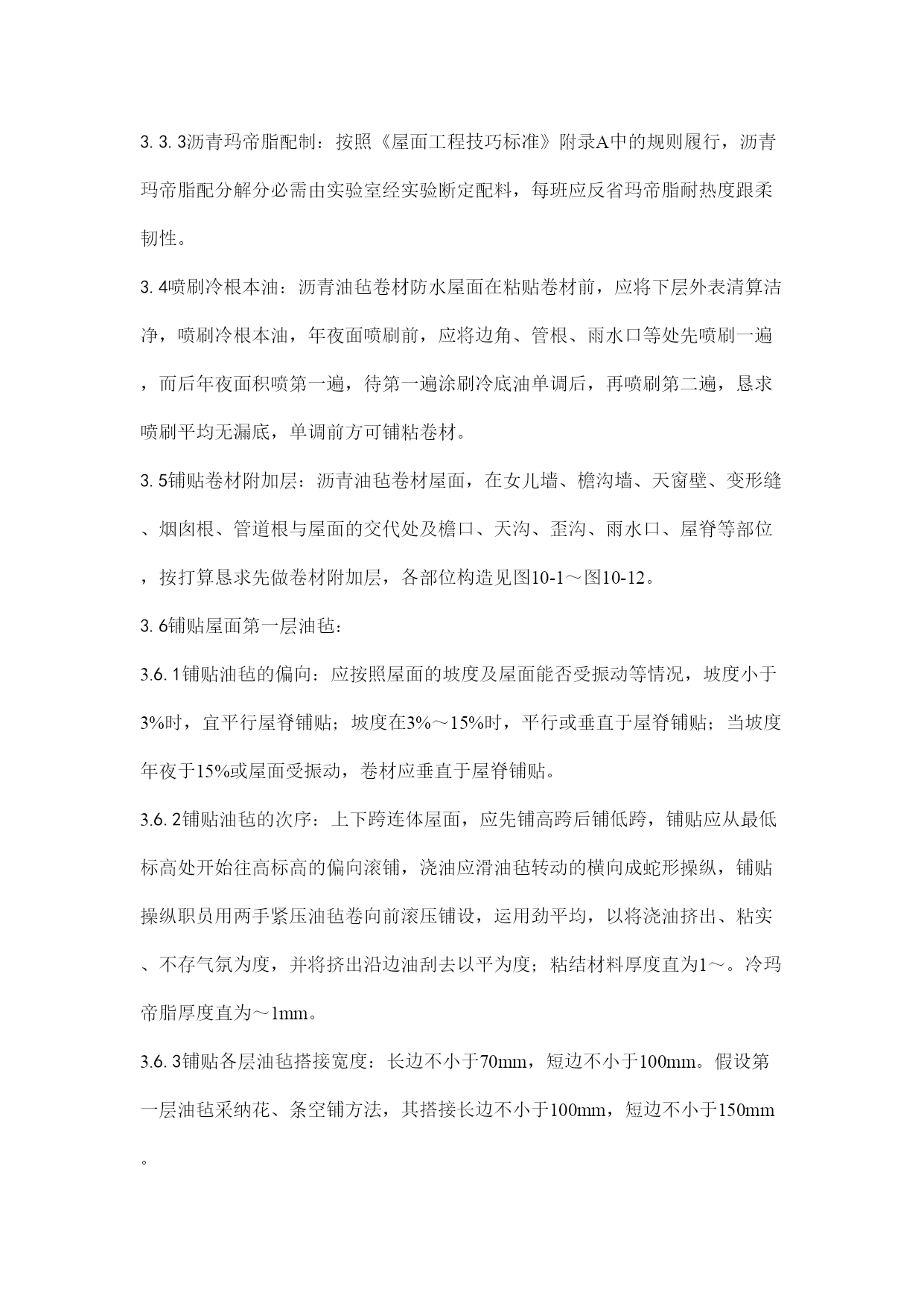

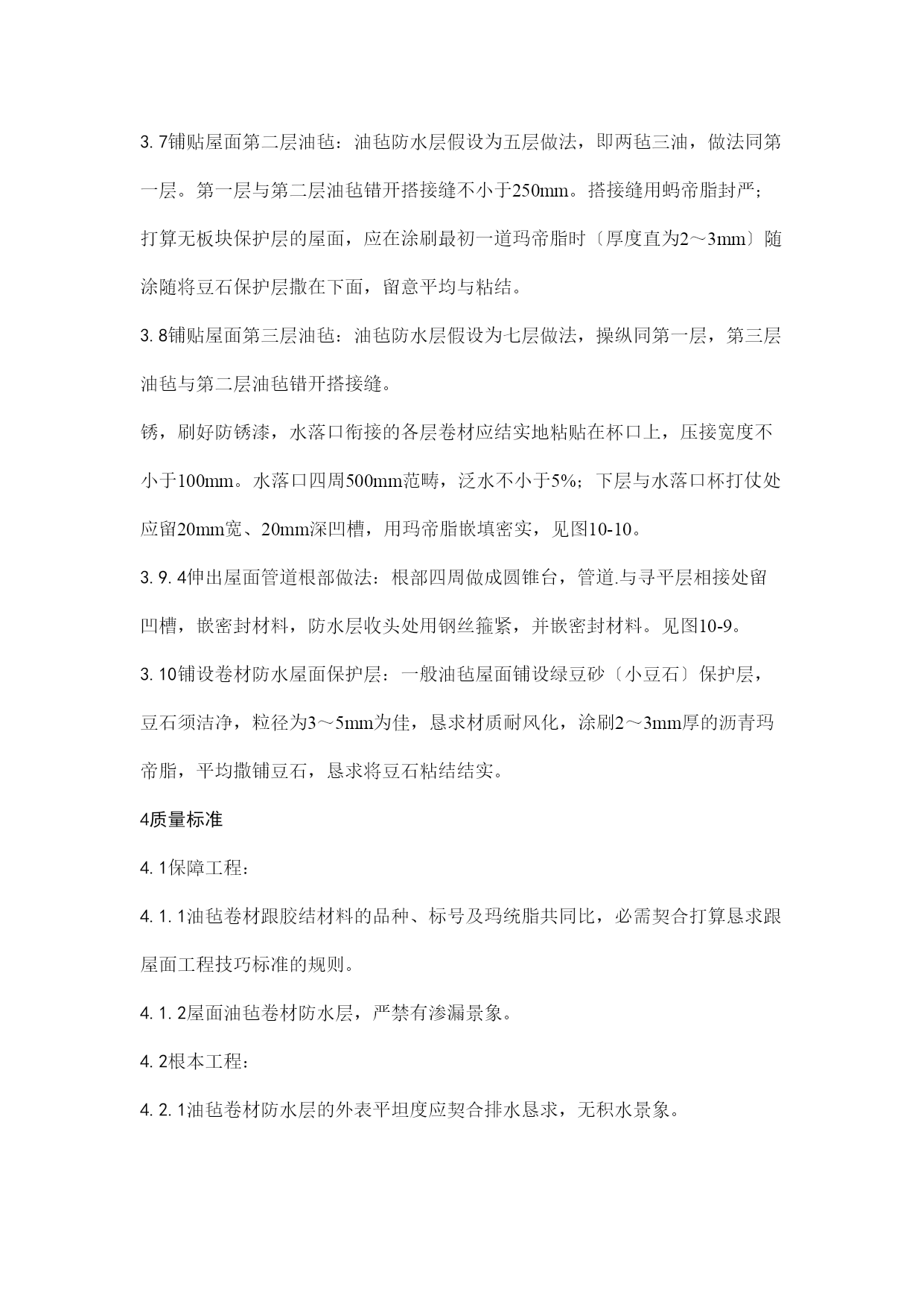

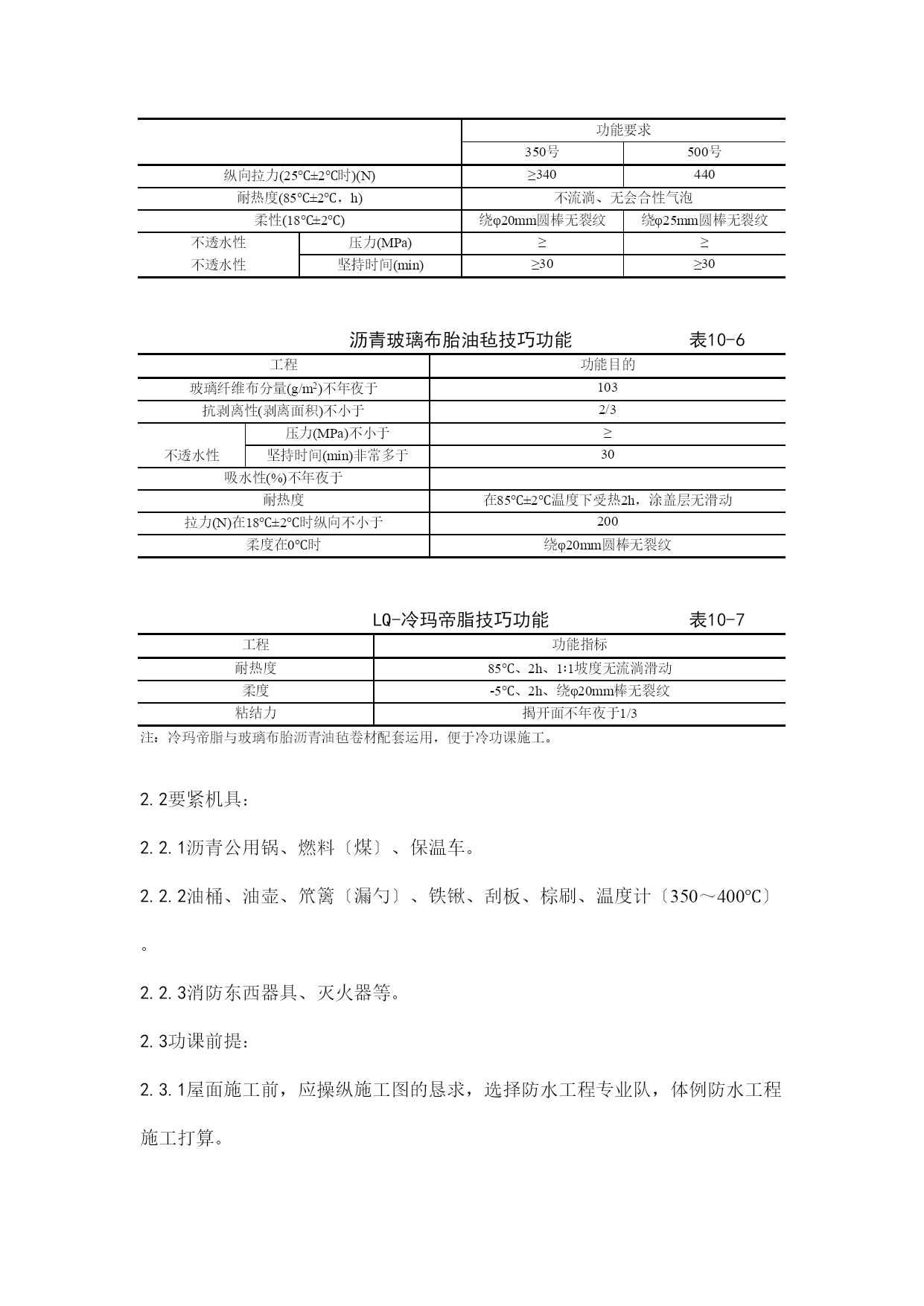

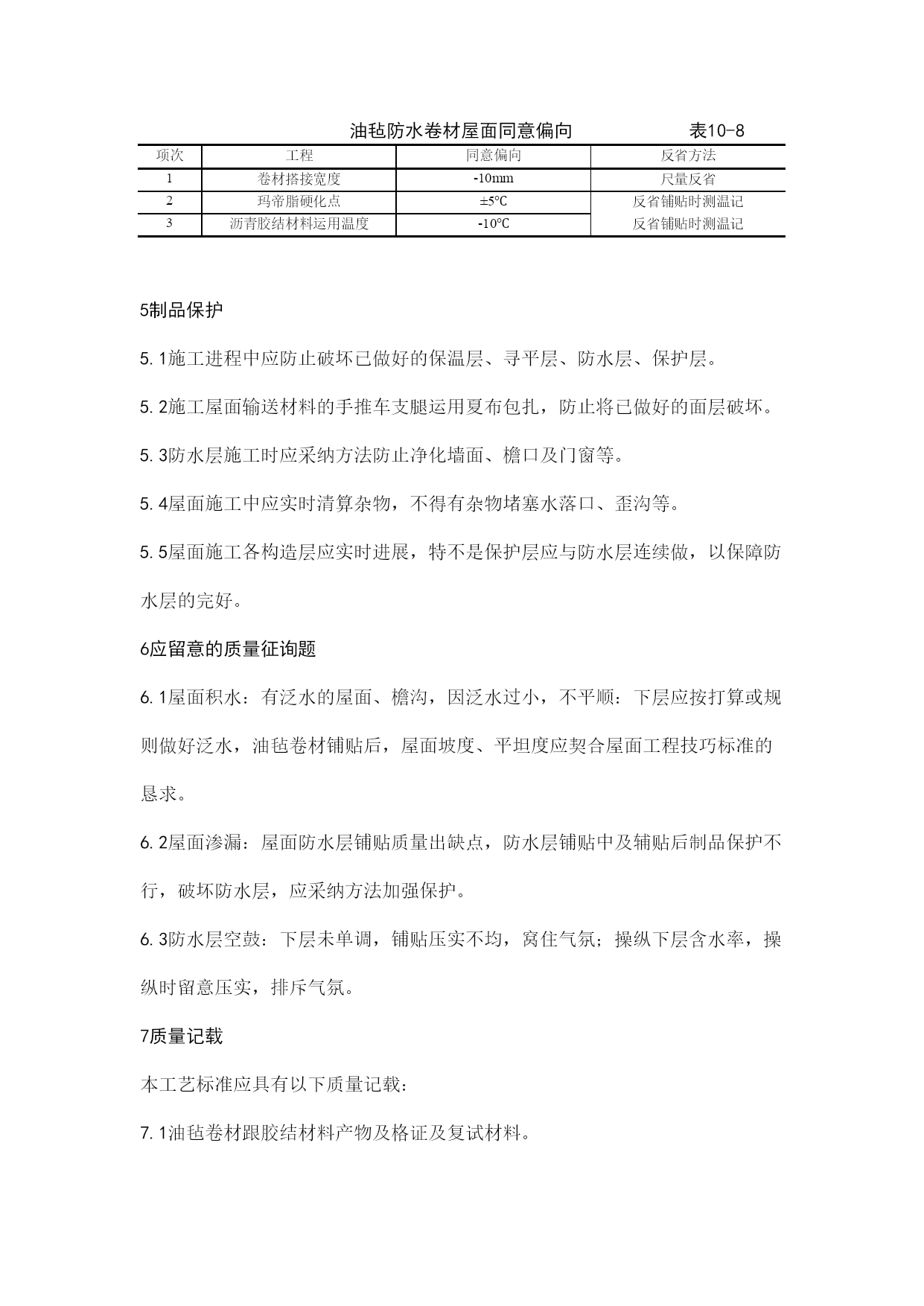

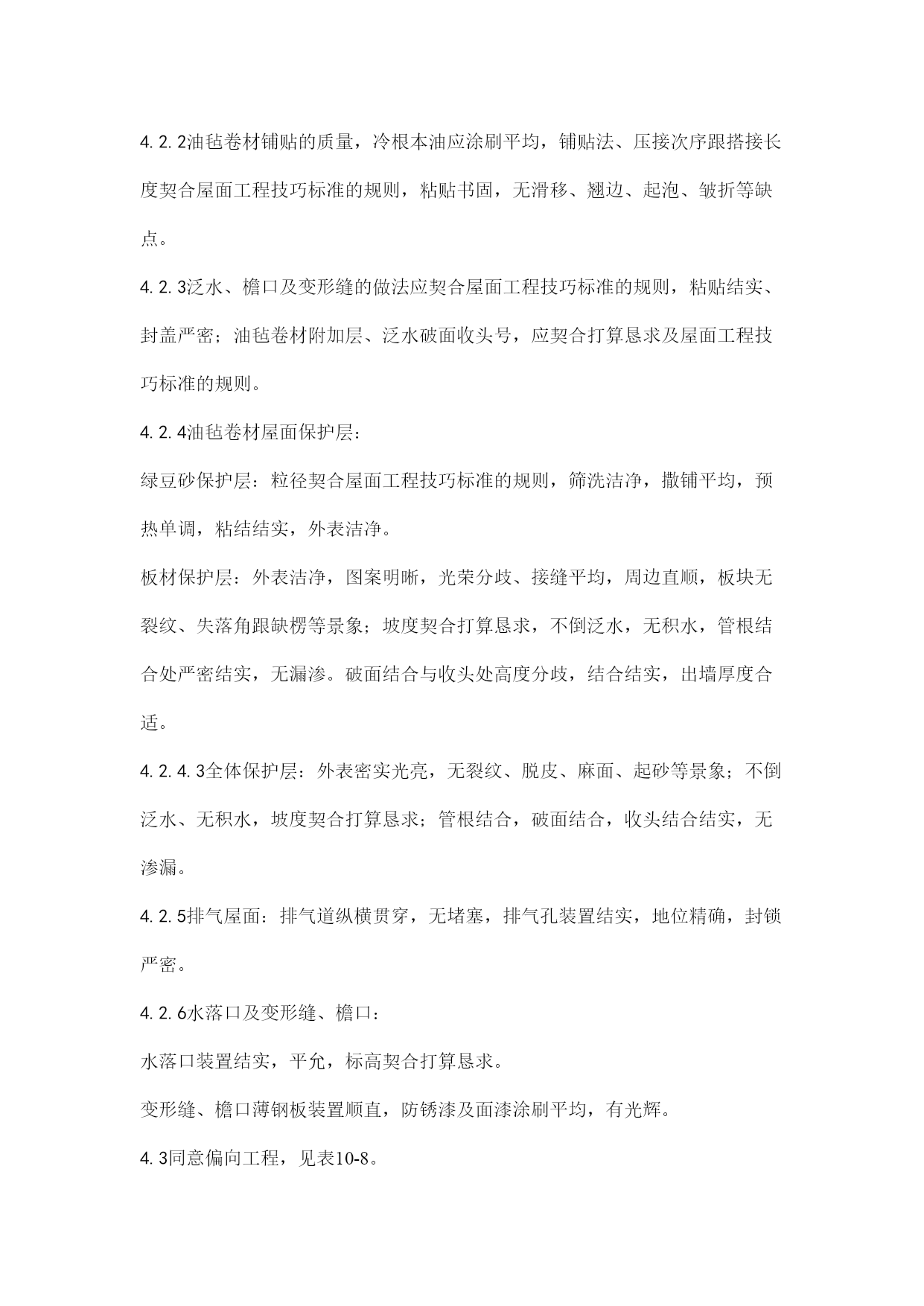

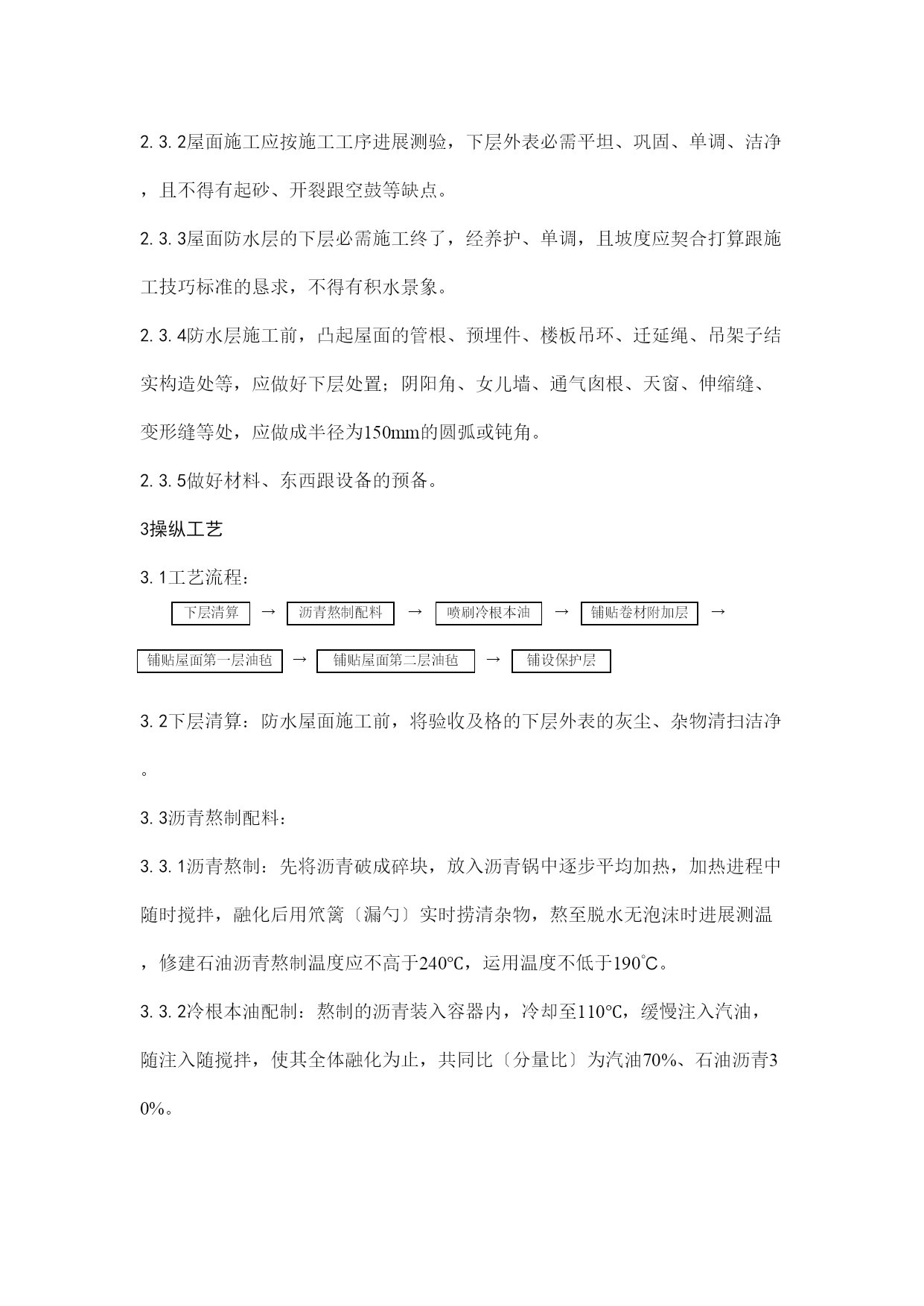

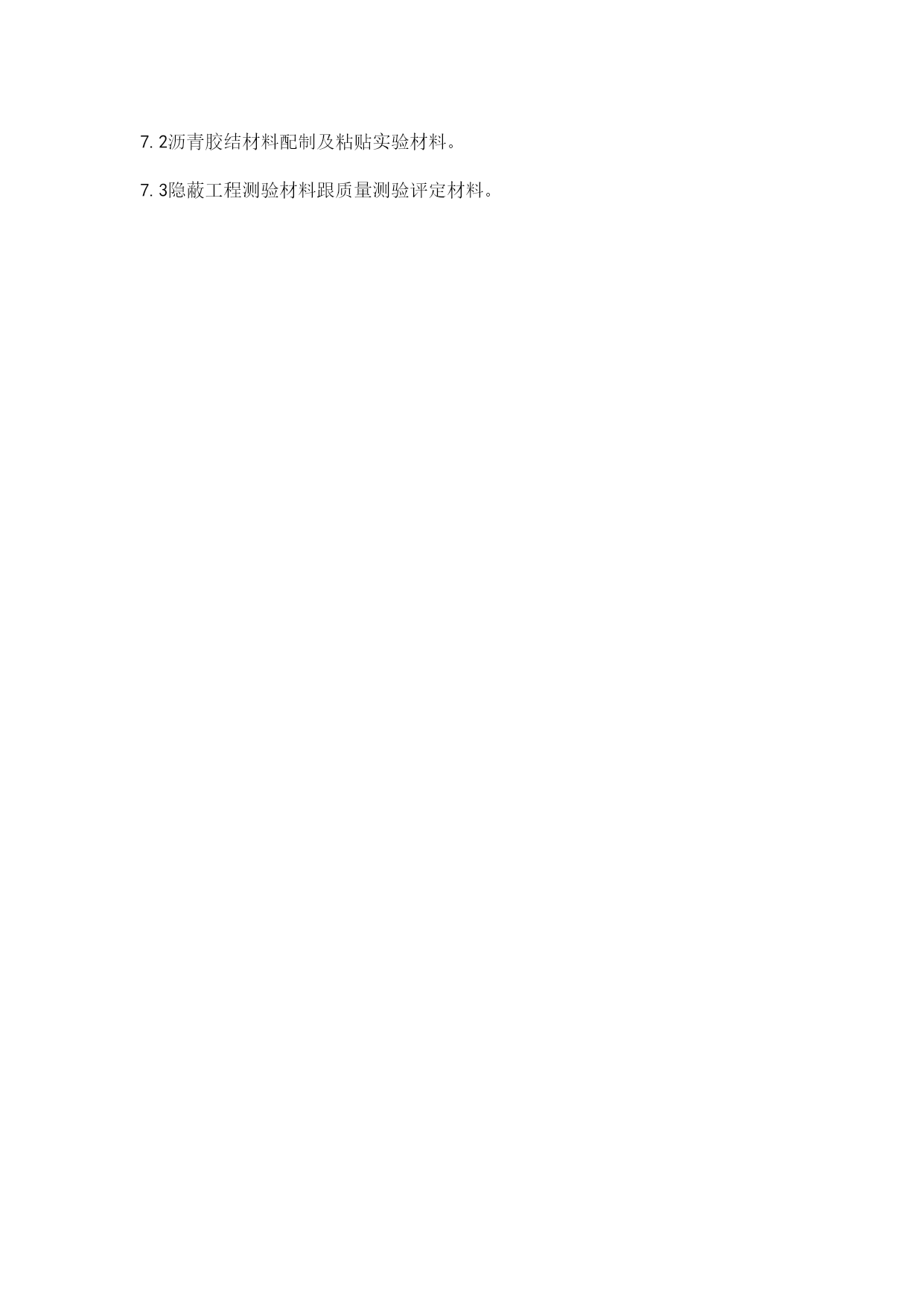

沥青油毡卷材屋面防水层施工1范畴本工艺标准有用于产业与民用修建的屋面沥青油毡卷材防水层工程的施工。2施工预备2.1材料及恳求：2.1.1沥青油毡卷材品种、标号、质量、技巧功能，必需契合打算跟施工技巧标准的恳求。产物有及格证，并应做复试。2.1.1.1沥青油毡防水卷材规格见表10-4。沥青油毡防水卷材规格表10-4标号宽度(mm)每卷面积(m2)卷重(kg)350号91520±粉毡≥350号100020±片毡≥500号91520±粉毡≥500号100020±片毡≥2.1.1.2沥青油毡防水卷材的物理功能见表10-5。2.1.1.3沥青玻璃布胎油毡技巧功能见表10-6。2.1.2胶结材料：修建石油沥青10号、30号或路途石油沥青60号甲、60号乙。2.1.2.2添补料：滑石粉、板岩粉、云母粉、石棉粉，其含水率不年夜于3%，粉状通过900孔筛。2.1.3其余材料：豆石恳求粒径3～5mm，汽油、火油、麻丝、苯类、玻璃布等。2.1.4冷功课施工LQ-冷玛帝脂，技巧功能见表10-7。沥青油毡防水卷材的物理功能表10-5功能要求350号500号纵向拉力(25℃±2℃时)(N)≥340440耐热度(85℃±2℃，h)不流淌、无会合性气泡柔性(18℃±2℃)绕φ20mm圆棒无裂纹绕φ25mm圆棒无裂纹不透水性压力(MPa)≥≥不透水性坚持时间(min)≥30≥30沥青玻璃布胎油毡技巧功能表10-6工程功能目的玻璃纤维布分量(g/m2)不年夜于103抗剥离性(剥离面积)不小于2/3压力(MPa)不小于≥不透水性坚持时间(min)非常多于30吸水性(%)不年夜于耐热度在85℃±2℃温度下受热2h，涂盖层无滑动拉力(N)在18℃±2℃时纵向不小于200柔度在0℃时绕φ20mm圆棒无裂纹LQ-冷玛帝脂技巧功能表10-7工程功能指标耐热度85℃、2h、1∶1坡度无流淌滑动柔度-5℃、2h、绕φ20mm棒无裂纹粘结力揭开面不年夜于1/3注：冷玛帝脂与玻璃布胎沥青油毡卷材配套运用，便于冷功课施工。2.2要紧机具：2.2.1沥青公用锅、燃料〔煤〕、保温车。2.2.2油桶、油壶、笊篱〔漏勺〕、铁锹、刮板、棕刷、温度计〔350～400℃〕。2.2.3消防东西器具、灭火器等。2.3功课前提：2.3.1屋面施工前，应操纵施工图的恳求，选择防水工程专业队，体例防水工程施工打算。2.3.2屋面施工应按施工工序进展测验，下层外表必需平坦、巩固、单调、洁净，且不得有起砂、开裂跟空鼓等缺点。2.3.3屋面防水层的下层必需施工终了，经养护、单调，且坡度应契合打算跟施工技巧标准的恳求，不得有积水景象。2.3.4防水层施工前，凸起屋面的管根、预埋件、楼板吊环、迁延绳、吊架子结实构造处等，应做好下层处置；阴阳角、女儿墙、通气囱根、天窗、伸缩缝、变形缝等处，应做成半径为150mm的圆弧或钝角。2.3.5做好材料、东西跟设备的预备。3操纵工艺3.1工艺流程：下层清算→沥青熬制配料→喷刷冷根本油→铺贴卷材附加层→铺贴屋面第一层油毡→铺贴屋面第二层油毡→铺设保护层3.2下层清算：防水屋面施工前，将验收及格的下层外表的灰尘、杂物清扫洁净。3.3沥青熬制配料：3.3.1沥青熬制：先将沥青破成碎块，放入沥青锅中逐步平均加热，加热进程中随时搅拌，融化后用笊篱〔漏勺〕实时捞清杂物，熬至脱水无泡沫时进展测温，修建石油沥青熬制温度应不高于240℃，运用温度不低于190℃。3.3.2冷根本油配制：熬制的沥青装入容器内，冷却至110℃，缓慢注入汽油，随注入随搅拌，使其全体融化为止，共同比〔分量比〕为汽油70%、石油沥青30%。3.3.3沥青玛帝脂配制：按照《屋面工程技巧标准》附录A中的规则履行，沥青玛帝脂配分解分必需由实验室经实验断定配料，每班应反省玛帝脂耐热度跟柔韧性。3.4喷刷冷根本油：沥青油毡卷材防水屋面在粘贴卷材前，应将下层外表清算洁净，喷刷冷根本油，年夜面喷刷前，应将边角、管根、雨水口等处先喷刷一遍，而后年夜面积喷第一遍，待第一遍涂刷冷底油单调后，再喷刷第二遍，恳求喷刷平均无漏底，单调前方可铺粘卷材。3.5铺贴卷材附加层：沥青油毡卷材屋面，在女儿墙、檐沟墙、天窗壁、变形缝、烟囱根、管道根与屋面的交代处及檐口、天沟、歪沟、雨水口、屋脊等部位，按打算恳求先做卷材附加层，各部位构造见图10-1～图10-12。3.6铺贴屋面第一层油毡：3.6.1铺贴油毡的偏向：应按照屋面的坡度及屋面能否受振动等情况，坡度小于3%时，宜平行屋脊铺贴；坡度在3%～15%时，平行或垂直于屋脊铺贴；当坡度年夜于15%或屋面受振动，卷材应垂直于屋脊铺贴。3.6.2铺贴油毡的次序：上下跨连体屋面，应先铺高跨后铺低跨，铺贴应从最低标高处开始往高标高的偏向
