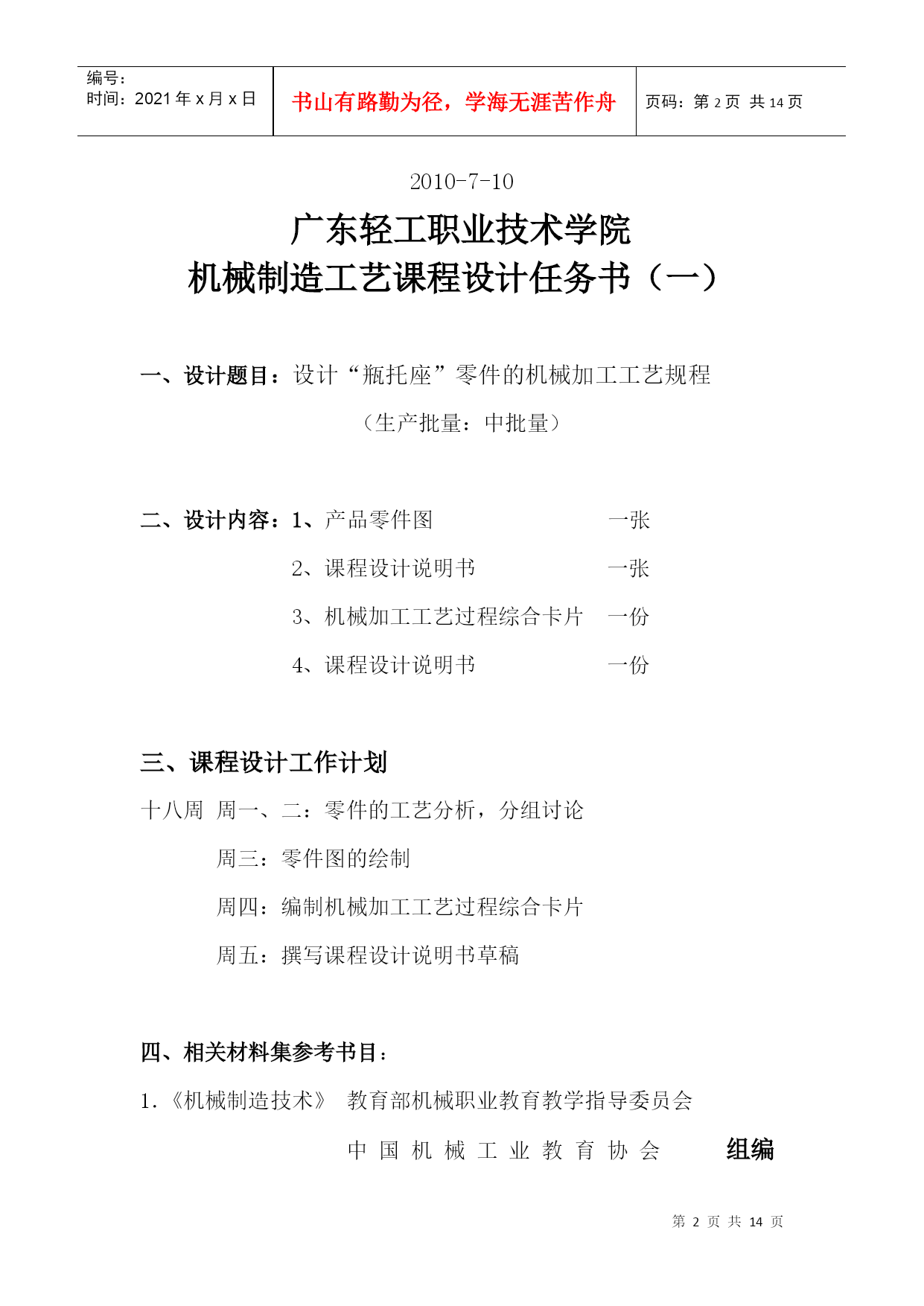

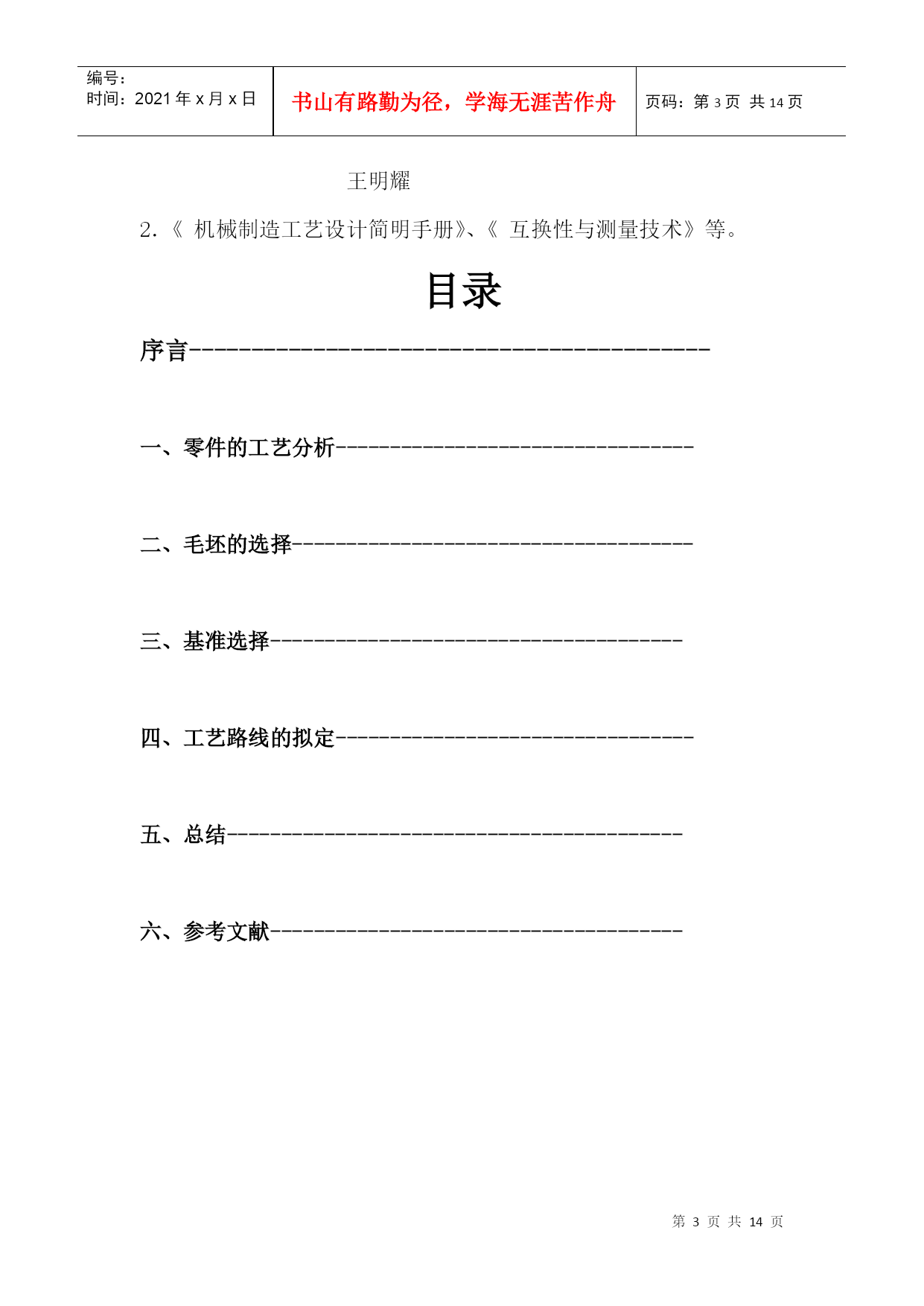

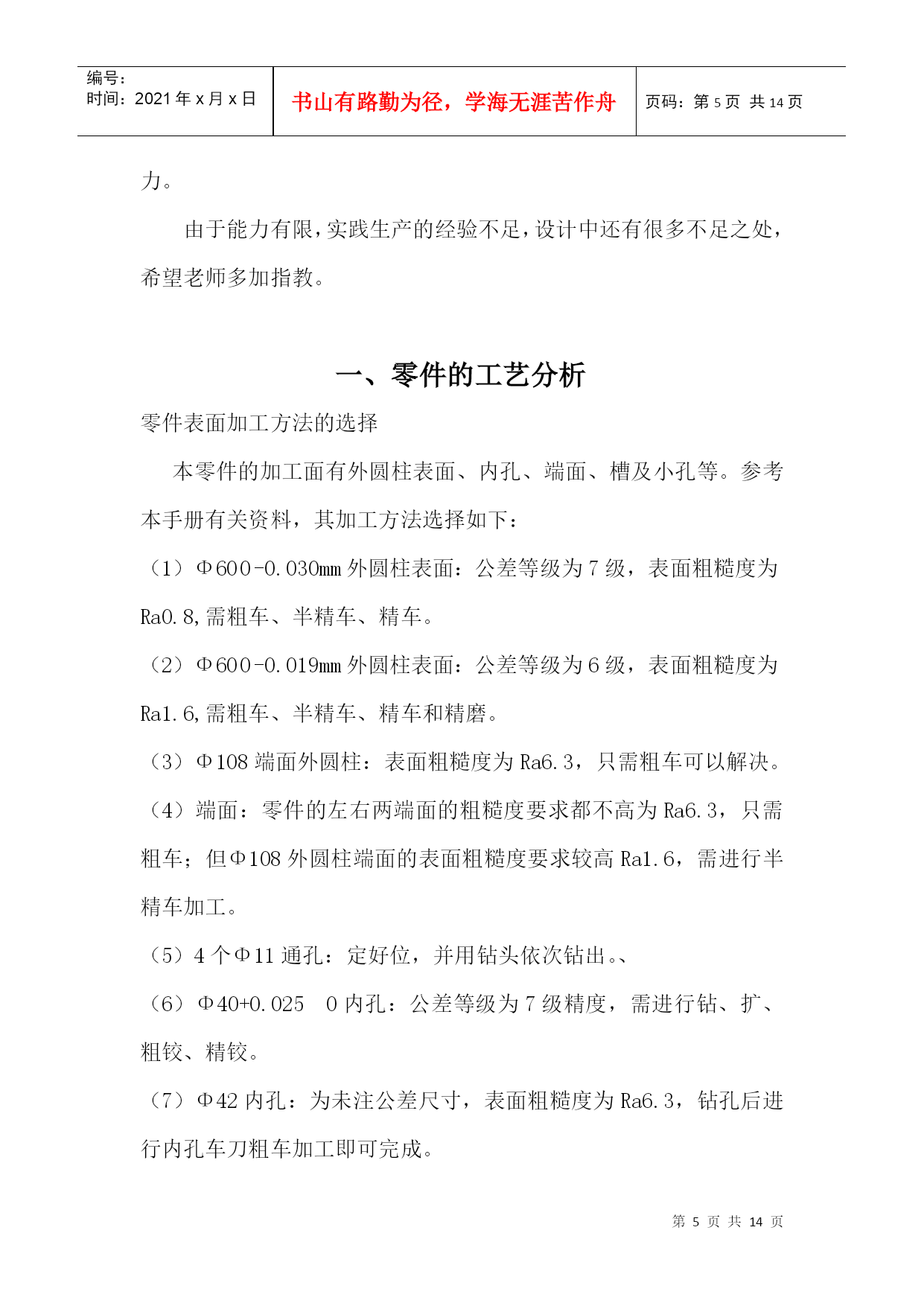

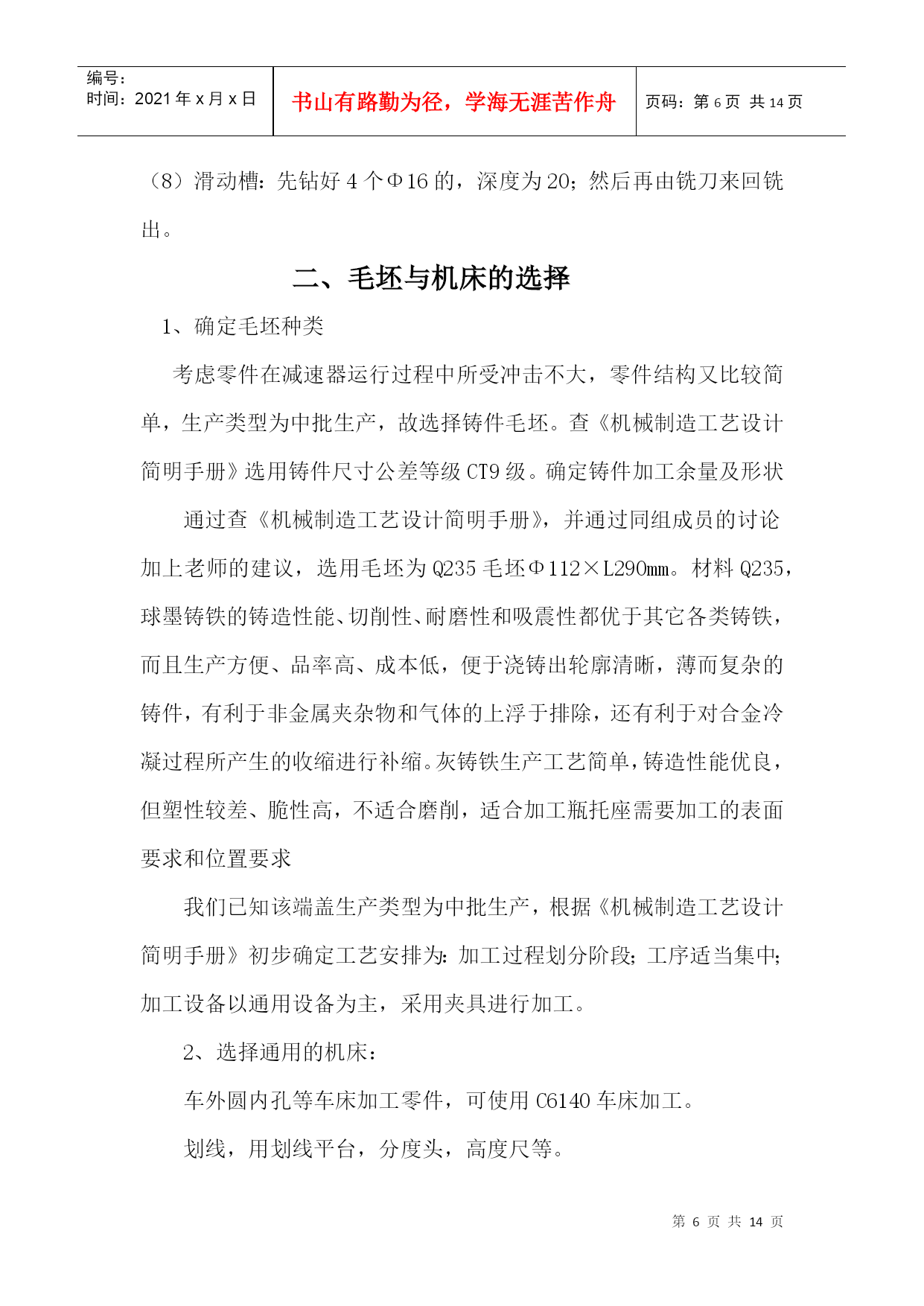

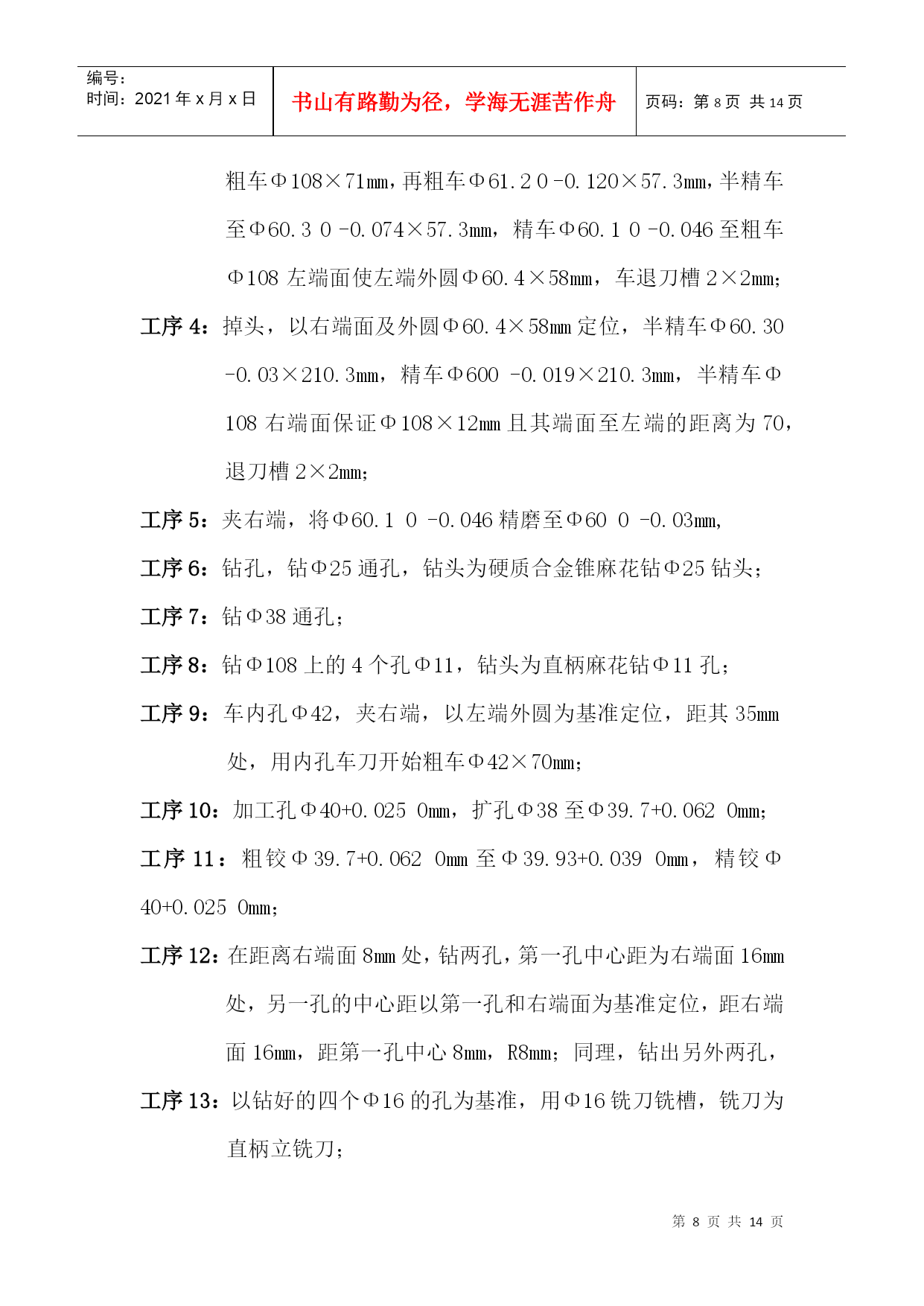

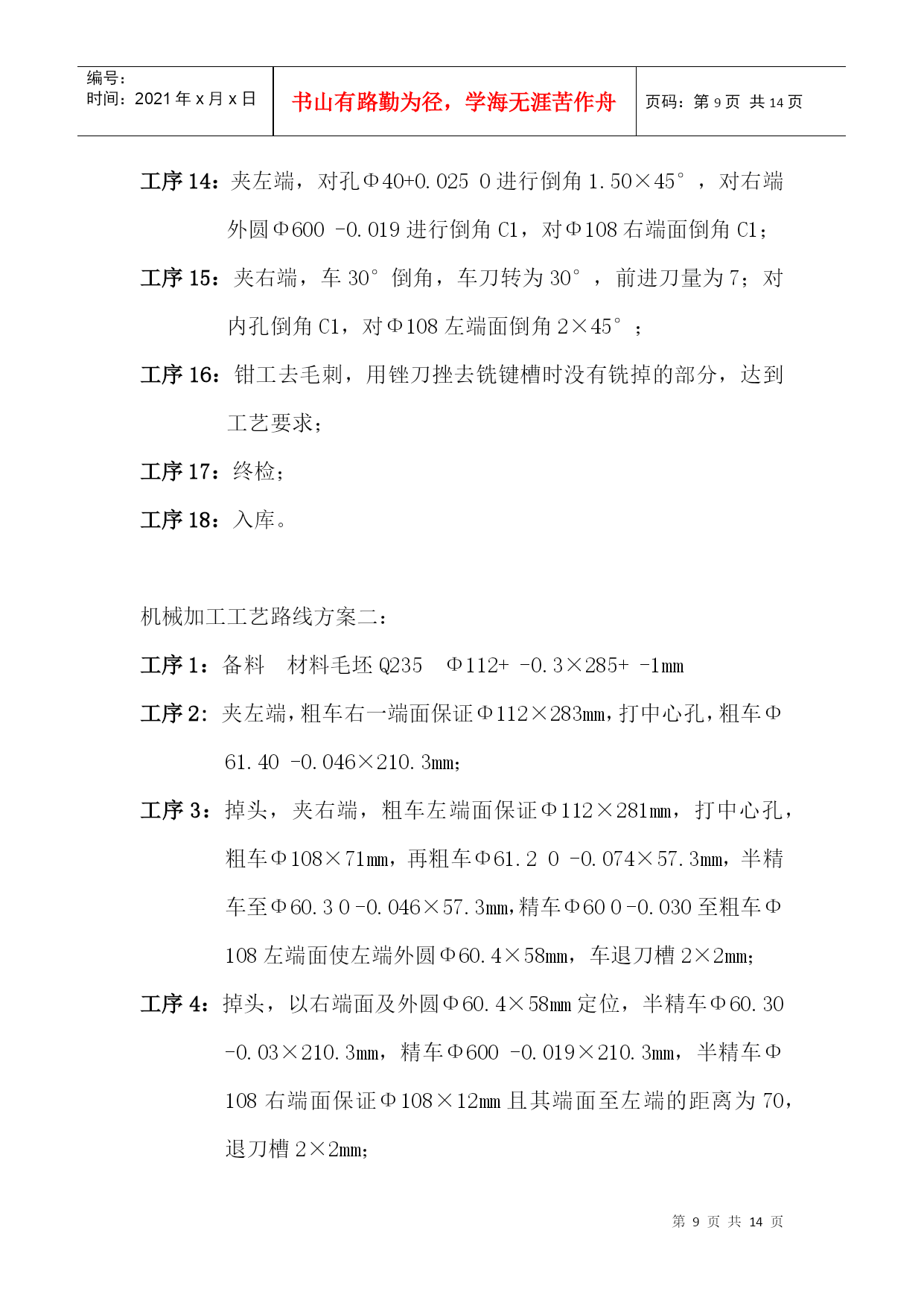

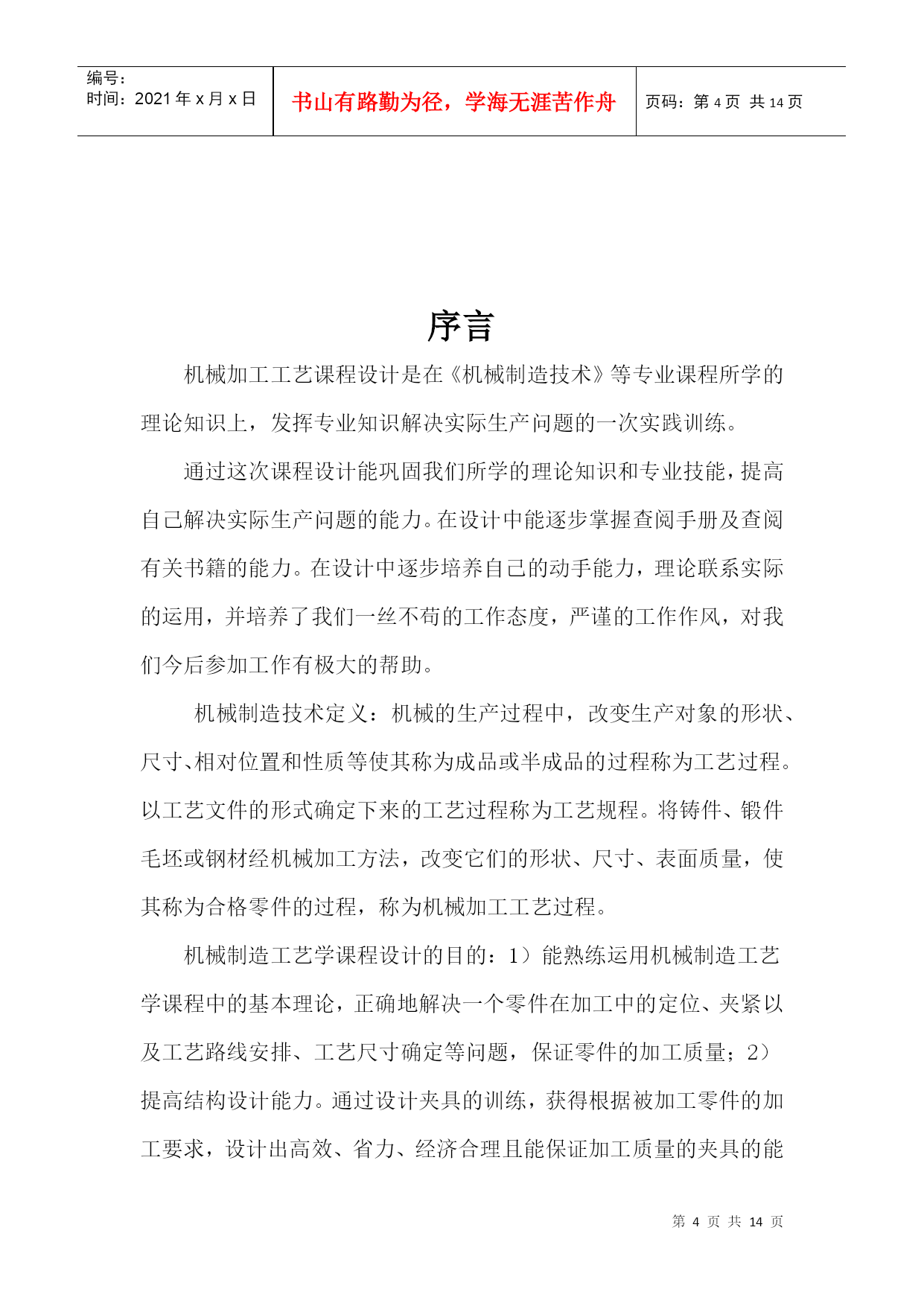

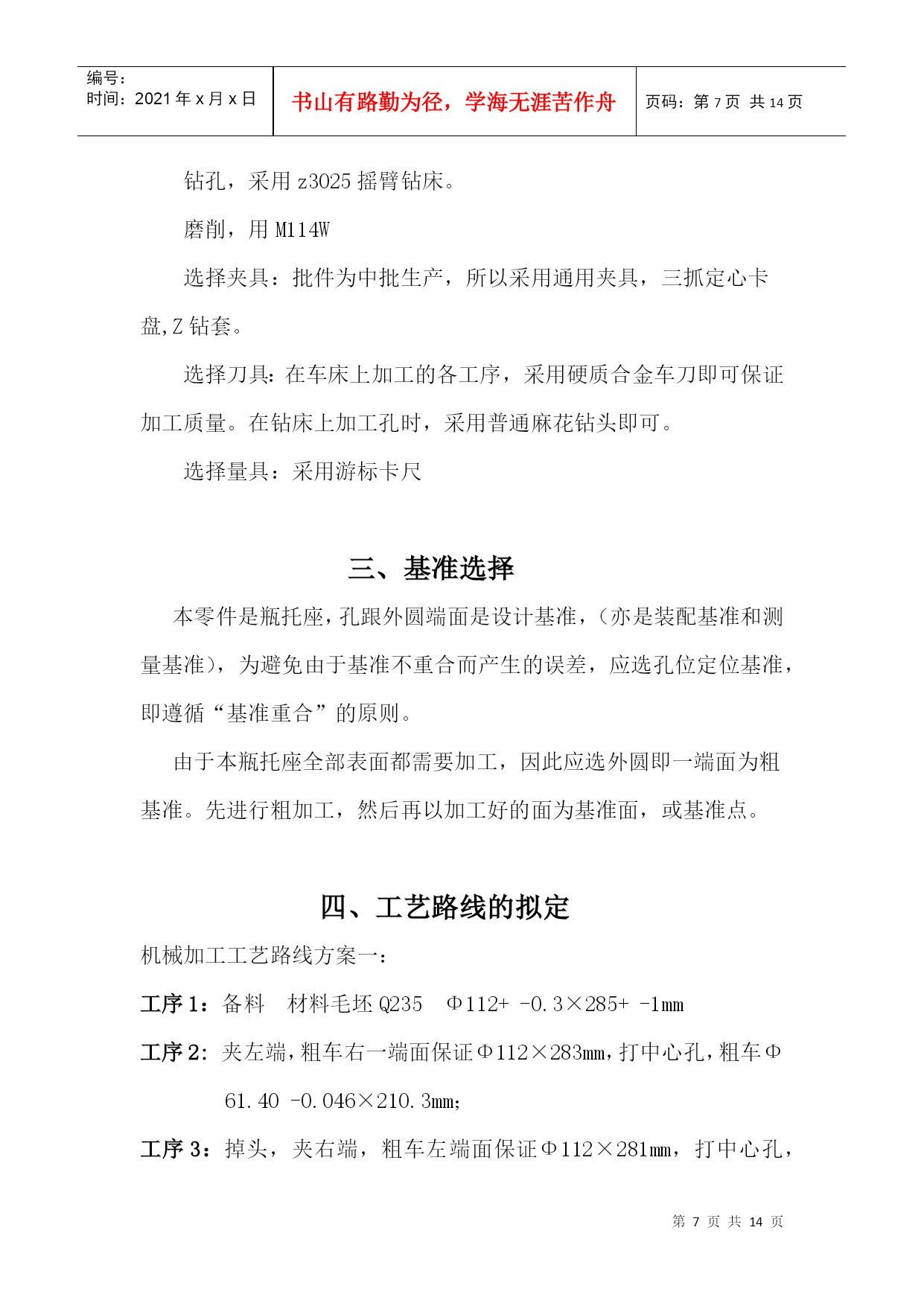

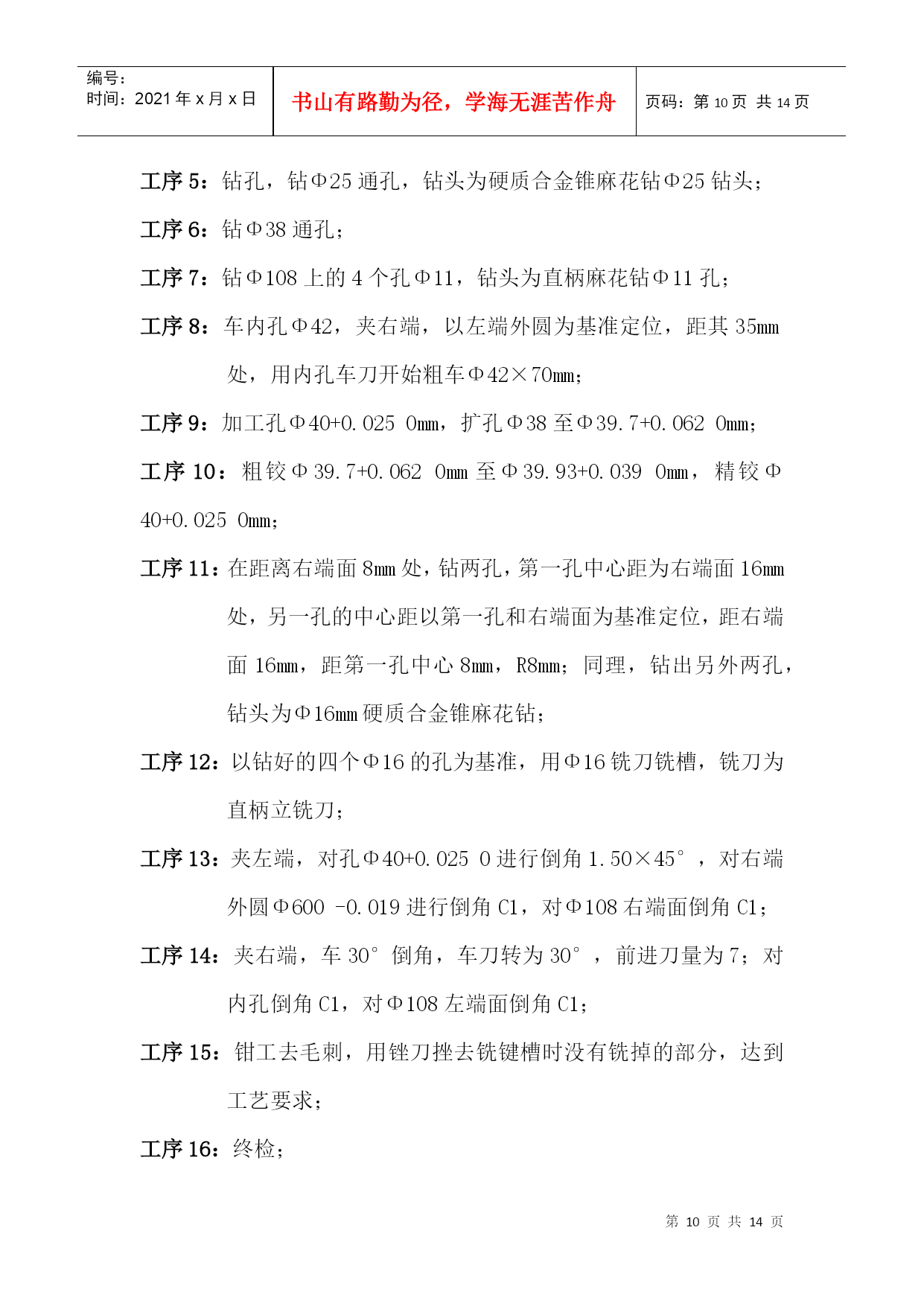

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE14页共NUMPAGES14页第PAGE\*MERGEFORMAT14页共NUMPAGES\*MERGEFORMAT14页机械制造工艺课程设计说明书设计题目：设计“瓶托座”零件的机械加工工艺规程班级机电082___设计者徐巍巍____指导教师吴任和____教研室主任__________2010-7-10广东轻工职业技术学院机械制造工艺课程设计任务书（一）一、设计题目：设计“瓶托座”零件的机械加工工艺规程（生产批量：中批量）二、设计内容：1、产品零件图一张2、课程设计说明书一张3、机械加工工艺过程综合卡片一份4、课程设计说明书一份三、课程设计工作计划十八周周一、二：零件的工艺分析，分组讨论周三：零件图的绘制周四：编制机械加工工艺过程综合卡片周五：撰写课程设计说明书草稿四、相关材料集参考书目：1．《机械制造技术》教育部机械职业教育教学指导委员会中国机械工业教育协会组编王明耀2．《机械制造工艺设计简明手册》、《互换性与测量技术》等。目录序言------------------------------------------一、零件的工艺分析---------------------------------二、毛坯的选择-------------------------------------三、基准选择--------------------------------------四、工艺路线的拟定---------------------------------五、总结------------------------------------------六、参考文献--------------------------------------序言机械加工工艺课程设计是在《机械制造技术》等专业课程所学的理论知识上，发挥专业知识解决实际生产问题的一次实践训练。通过这次课程设计能巩固我们所学的理论知识和专业技能，提高自己解决实际生产问题的能力。在设计中能逐步掌握查阅手册及查阅有关书籍的能力。在设计中逐步培养自己的动手能力，理论联系实际的运用，并培养了我们一丝不苟的工作态度，严谨的工作作风，对我们今后参加工作有极大的帮助。机械制造技术定义：机械的生产过程中，改变生产对象的形状、尺寸、相对位置和性质等使其称为成品或半成品的过程称为工艺过程。以工艺文件的形式确定下来的工艺过程称为工艺规程。将铸件、锻件毛坯或钢材经机械加工方法，改变它们的形状、尺寸、表面质量，使其称为合格零件的过程，称为机械加工工艺过程。机械制造工艺学课程设计的目的：1）能熟练运用机械制造工艺学课程中的基本理论，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量；2）提高结构设计能力。通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效、省力、经济合理且能保证加工质量的夹具的能力。由于能力有限，实践生产的经验不足，设计中还有很多不足之处，希望老师多加指教。一、零件的工艺分析零件表面加工方法的选择本零件的加工面有外圆柱表面、内孔、端面、槽及小孔等。参考本手册有关资料，其加工方法选择如下：（1）Φ600-0.030mm外圆柱表面：公差等级为7级，表面粗糙度为Ra0.8,需粗车、半精车、精车。（2）Φ600-0.019mm外圆柱表面：公差等级为6级，表面粗糙度为Ra1.6,需粗车、半精车、精车和精磨。（3）Φ108端面外圆柱：表面粗糙度为Ra6.3，只需粗车可以解决。（4）端面：零件的左右两端面的粗糙度要求都不高为Ra6.3，只需粗车；但Φ108外圆柱端面的表面粗糙度要求较高Ra1.6，需进行半精车加工。（5）4个Φ11通孔：定好位，并用钻头依次钻出。、（6）Φ40+0.0250内孔：公差等级为7级精度，需进行钻、扩、粗铰、精铰。（7）Φ42内孔：为未注公差尺寸，表面粗糙度为Ra6.3，钻孔后进行内孔车刀粗车加工即可完成。（8）滑动槽：先钻好4个Φ16的，深度为20；然后再由铣刀来回铣出。二、毛坯与机床的选择1、确定毛坯种类考虑零件在减速器运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择铸件毛坯。查《机械制造工艺设计简明手册》选用铸件尺寸公差等级CT9级。确定铸件加工余量及形状通过查《机械制造工艺设计简明手册》，并通过同组成员的讨论加上老师的建议，选用毛坯为Q235毛坯Φ112×L290mm。材料Q235，球墨铸铁的铸造性能、切削性、耐磨性和吸
