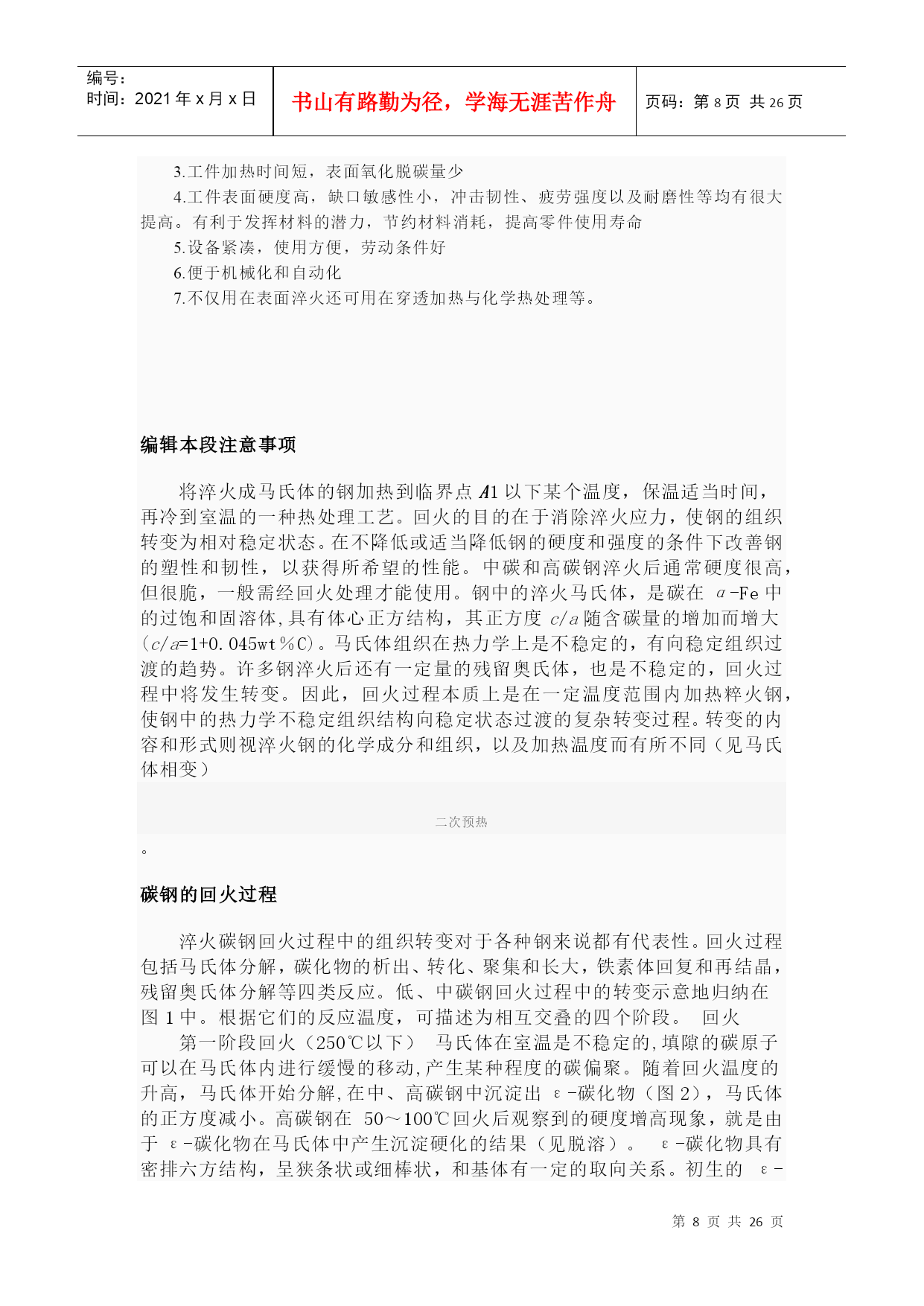

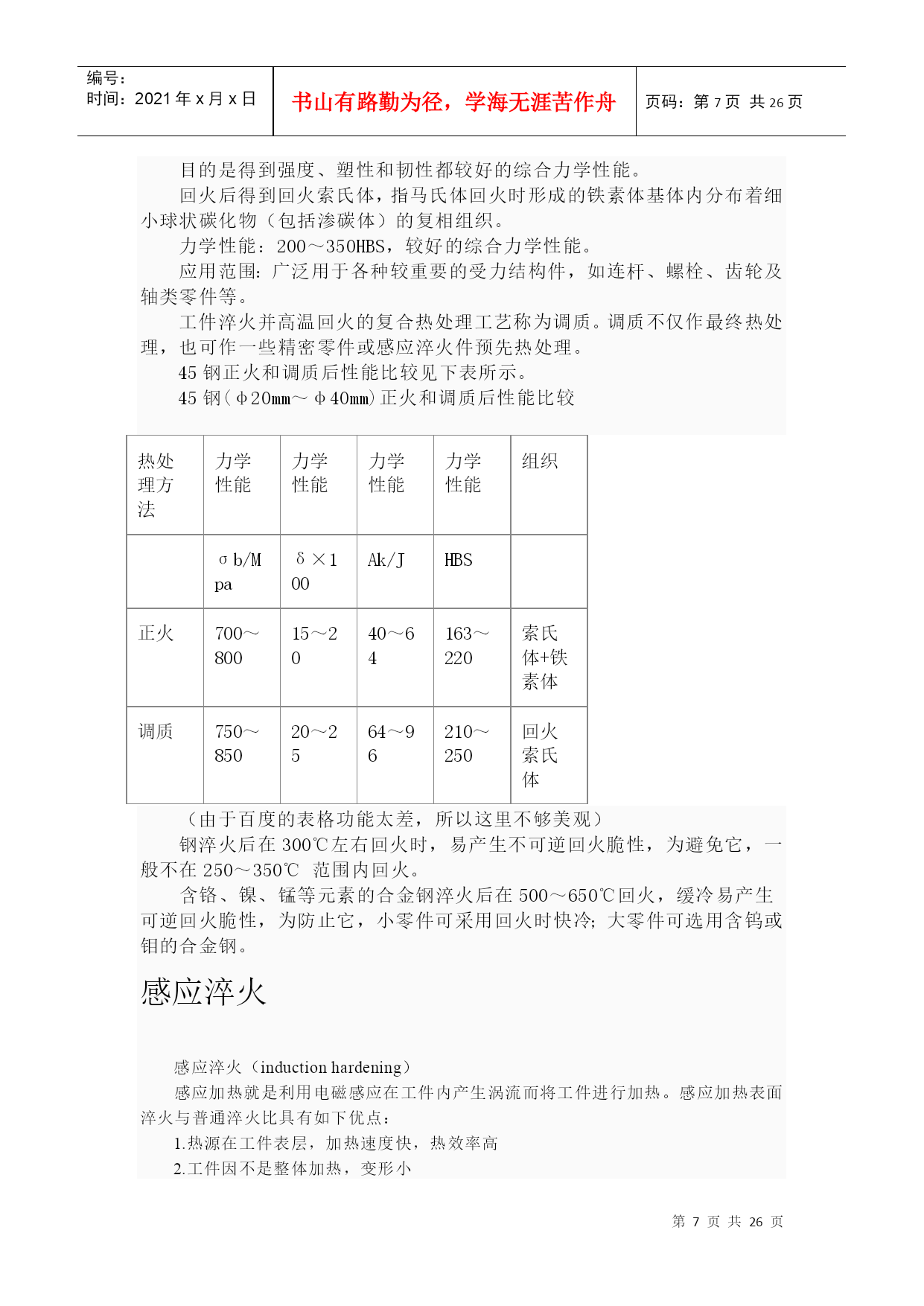

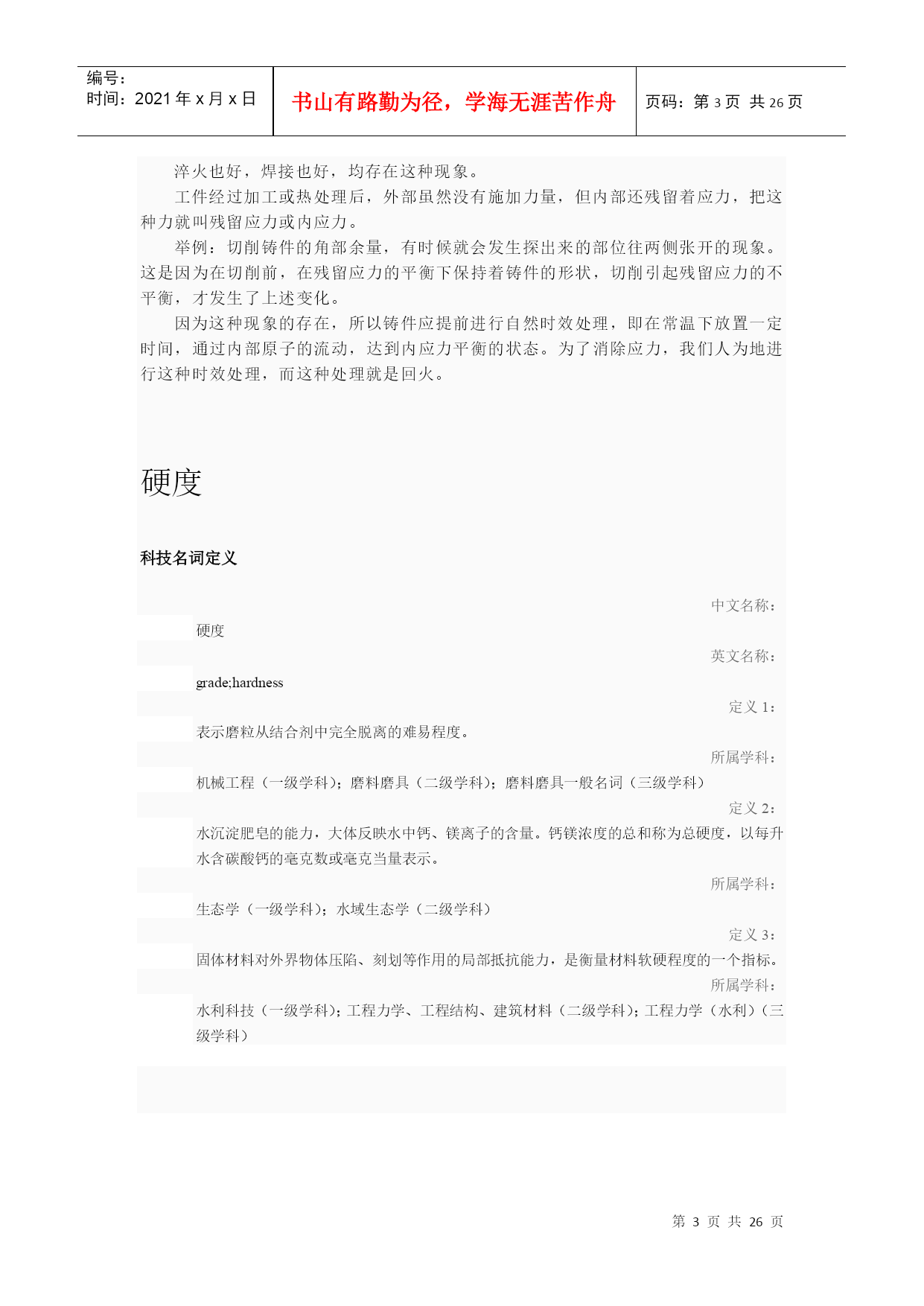

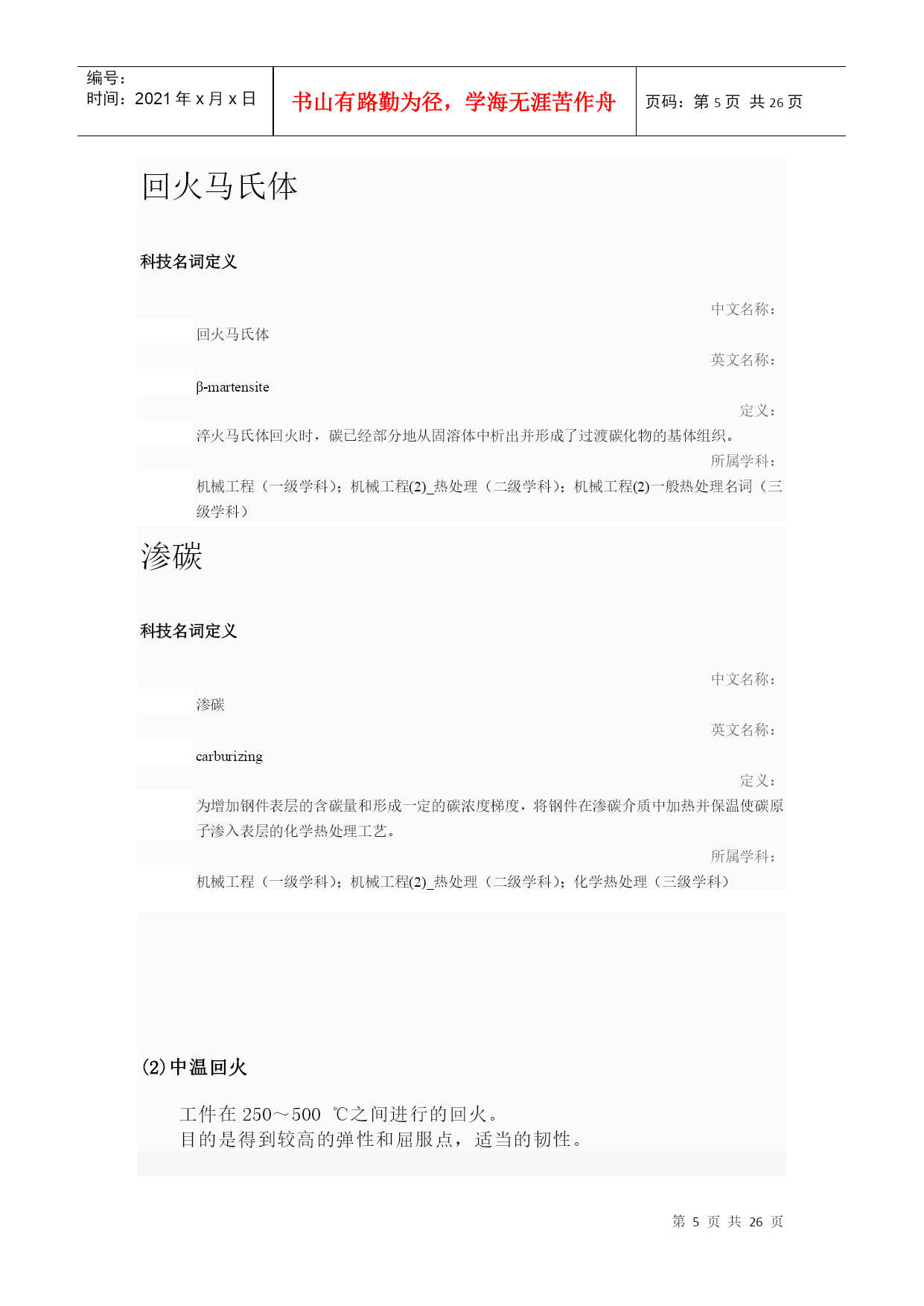

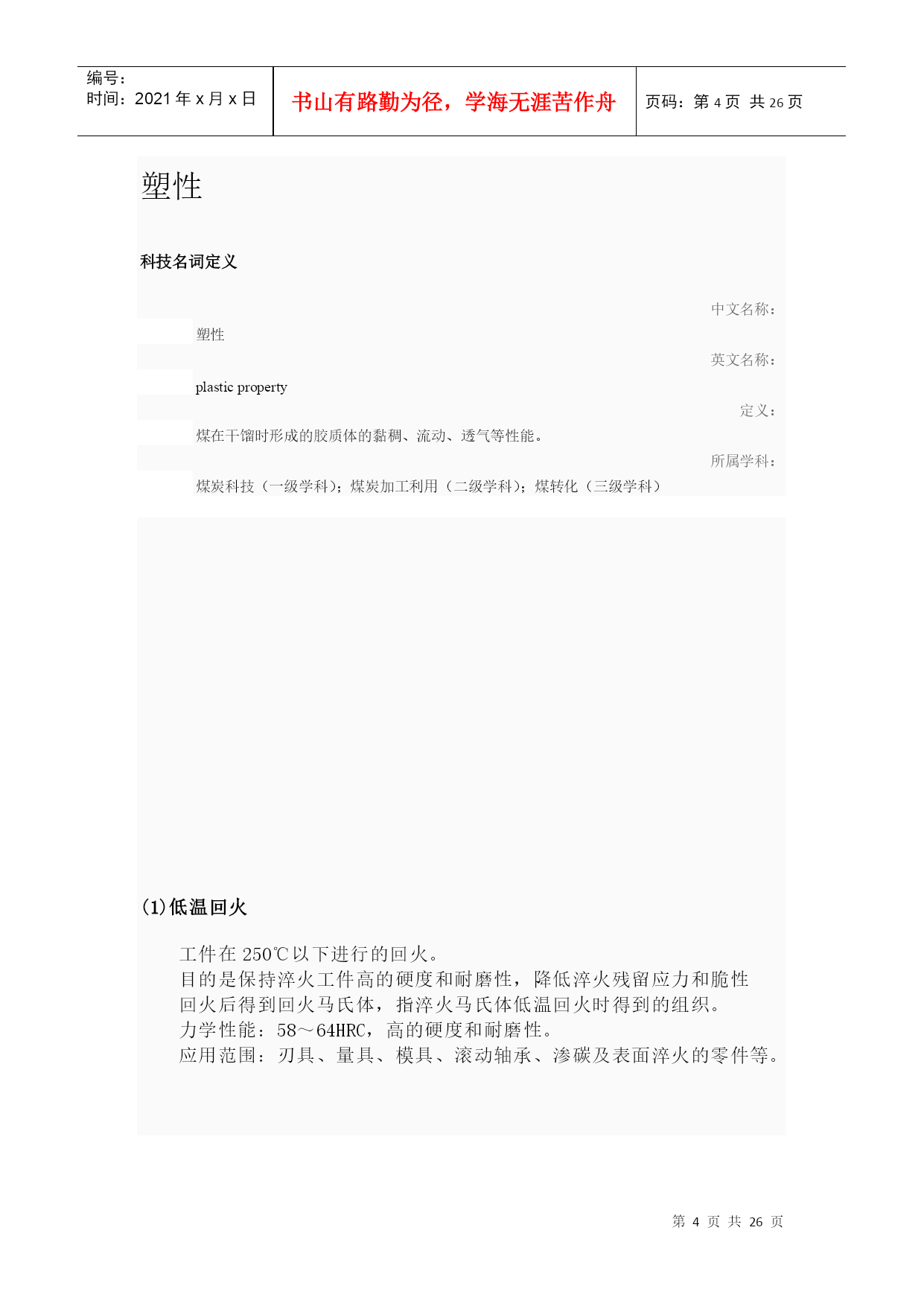

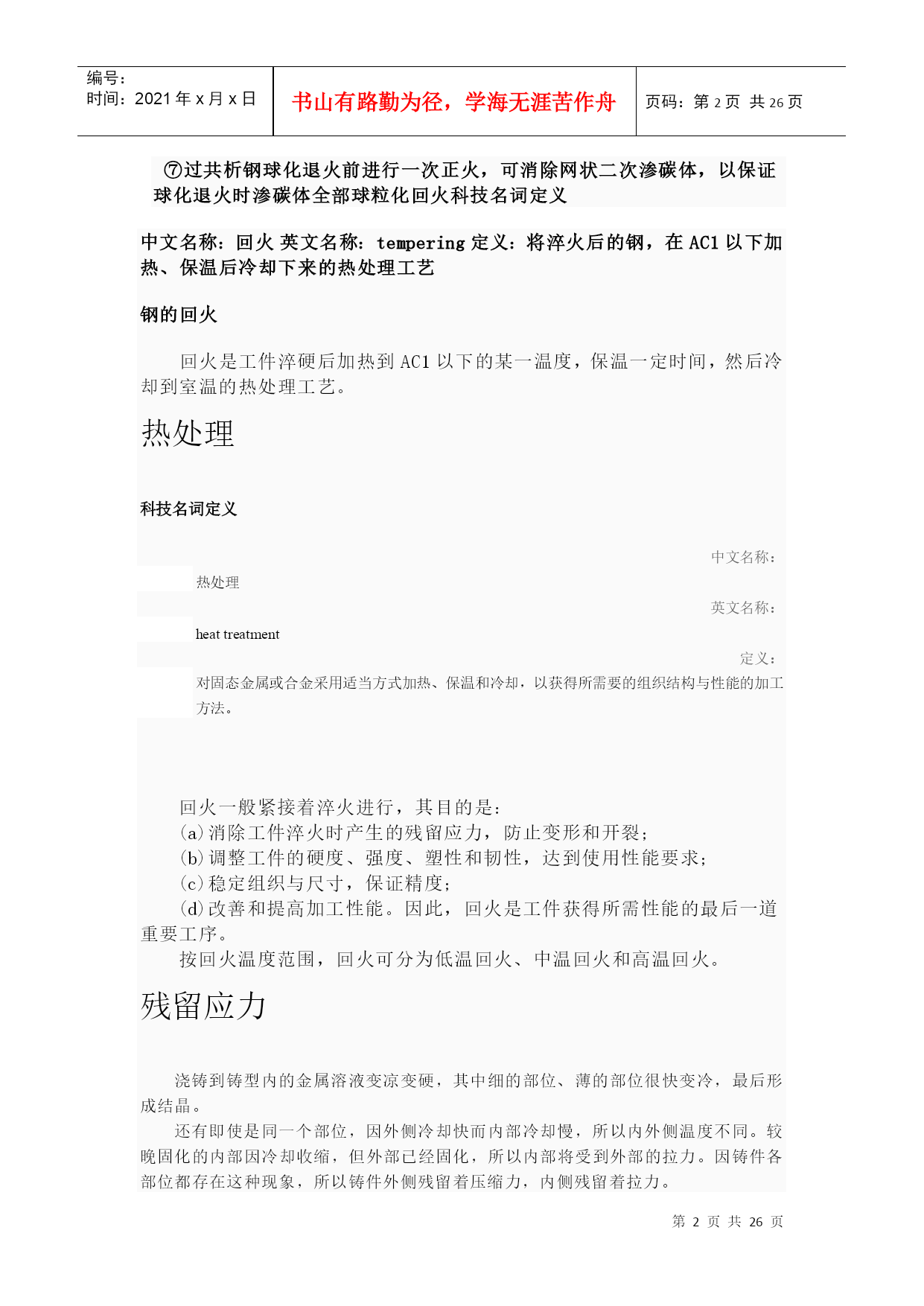

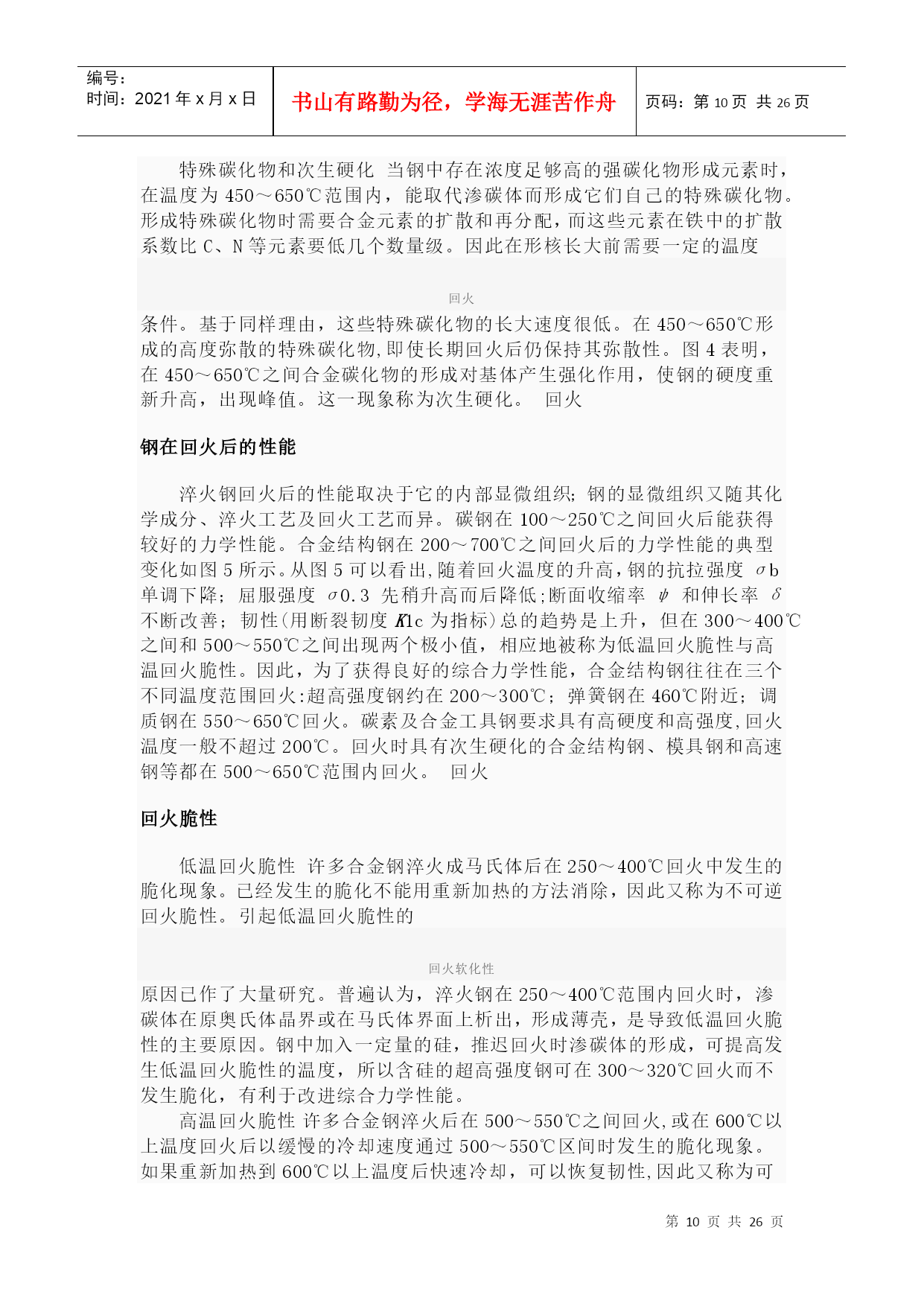

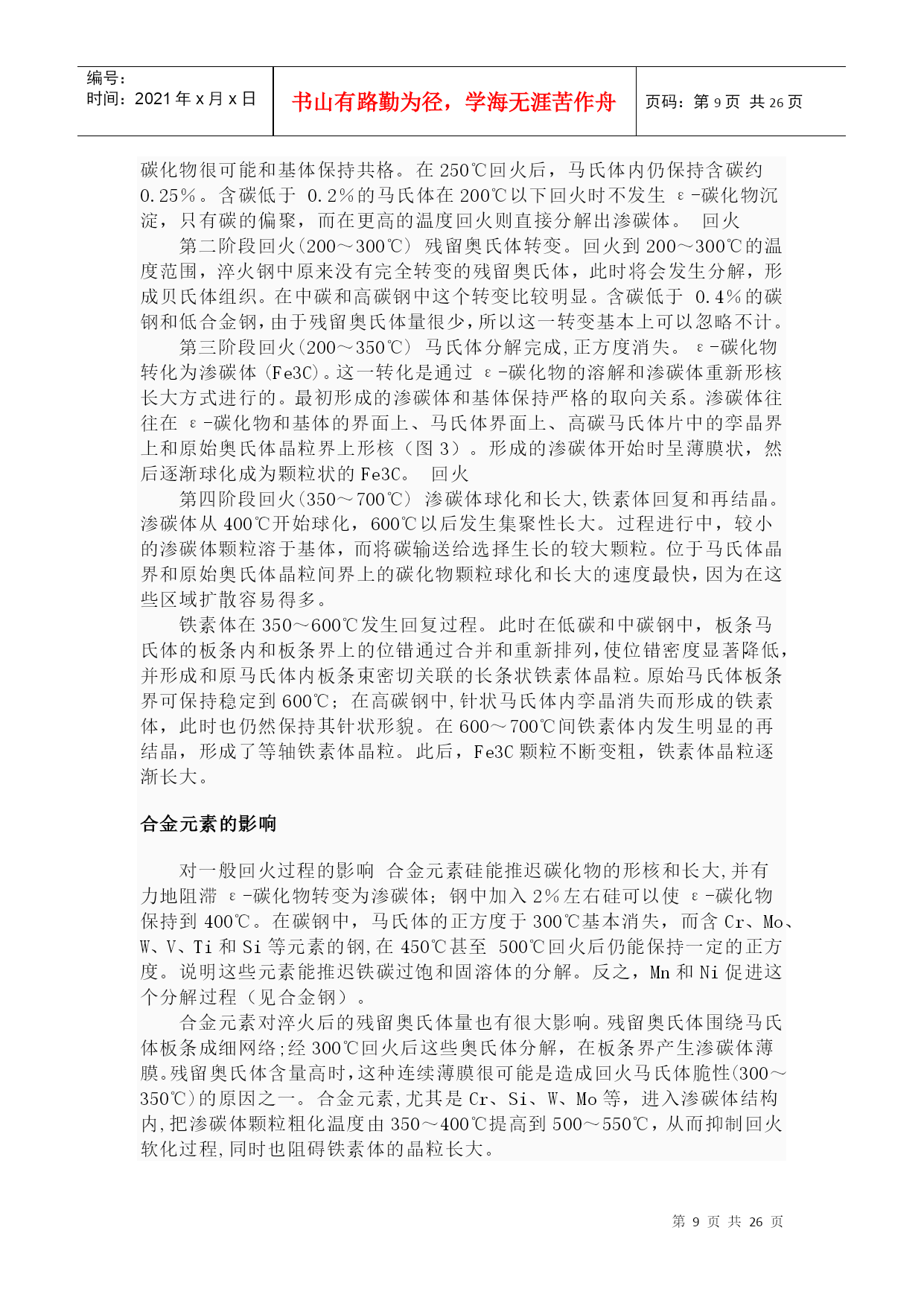

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE26页共NUMPAGES26页第PAGE\*MERGEFORMAT26页共NUMPAGES\*MERGEFORMAT26页HYPERLINK""正火，又称常化，是将工件加热至Ac3或Accm以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。正火的主要应用范围有：用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理②用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织④用于铸钢件，可以细化铸态组织，改善切削加工性能。⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向。⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化回火科技名词定义中文名称：回火英文名称：tempering定义：将淬火后的钢，在AC1以下加热、保温后冷却下来的热处理工艺钢的回火回火是工件淬硬后加热到AC1以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。热处理科技名词定义中文名称：热处理英文名称：heattreatment定义：对固态金属或合金采用适当方式加热、保温和冷却，以获得所需要的组织结构与性能的加工方法。回火一般紧接着淬火进行，其目的是：(a)消除工件淬火时产生的残留应力，防止变形和开裂；(b)调整工件的硬度、强度、塑性和韧性，达到使用性能要求；(c)稳定组织与尺寸，保证精度；(d)改善和提高加工性能。因此，回火是工件获得所需性能的最后一道重要工序。按回火温度范围，回火可分为低温回火、中温回火和高温回火。残留应力浇铸到铸型内的金属溶液变凉变硬，其中细的部位、薄的部位很快变冷，最后形成结晶。还有即使是同一个部位，因外侧冷却快而内部冷却慢，所以内外侧温度不同。较晚固化的内部因冷却收缩，但外部已经固化，所以内部将受到外部的拉力。因铸件各部位都存在这种现象，所以铸件外侧残留着压缩力，内侧残留着拉力。淬火也好，焊接也好，均存在这种现象。工件经过加工或热处理后，外部虽然没有施加力量，但内部还残留着应力，把这种力就叫残留应力或内应力。举例：切削铸件的角部余量，有时候就会发生探出来的部位往两侧张开的现象。这是因为在切削前，在残留应力的平衡下保持着铸件的形状，切削引起残留应力的不平衡，才发生了上述变化。因为这种现象的存在，所以铸件应提前进行自然时效处理，即在常温下放置一定时间，通过内部原子的流动，达到内应力平衡的状态。为了消除应力，我们人为地进行这种时效处理，而这种处理就是回火。硬度科技名词定义中文名称：硬度英文名称：grade;hardness定义1：表示磨粒从结合剂中完全脱离的难易程度。所属学科：机械工程（一级学科）；磨料磨具（二级学科）；磨料磨具一般名词（三级学科）定义2：水沉淀肥皂的能力，大体反映水中钙、镁离子的含量。钙镁浓度的总和称为总硬度，以每升水含碳酸钙的毫克数或毫克当量表示。所属学科：生态学（一级学科）；水域生态学（二级学科）定义3：固体材料对外界物体压陷、刻划等作用的局部抵抗能力，是衡量材料软硬程度的一个指标。所属学科：水利科技（一级学科）；工程力学、工程结构、建筑材料（二级学科）；工程力学（水利）（三级学科）塑性科技名词定义中文名称：塑性英文名称：plasticproperty定义：煤在干馏时形成的胶质体的黏稠、流动、透气等性能。所属学科：煤炭科技（一级学科）；煤炭加工利用（二级学科）；煤转化（三级学科）(1)低温回火工件在250℃以下进行的回火。目的是保持淬火工件高的硬度和耐磨性，降低淬火残留应力和脆性回火后得到回火马氏体，指淬火马氏体低温回火时得到的组织。力学性能：58～64HRC，高的硬度和耐磨性。应用范围：刃具、量具、模具、滚动轴承、渗碳及表面淬火的零件等。回火马氏体科技名词定义中文名称：回火马氏体英文名称：β-martensite定义：淬火马氏体回火时，碳已经部分地从固溶体中析出并形成了过渡碳化物的基体组织。
