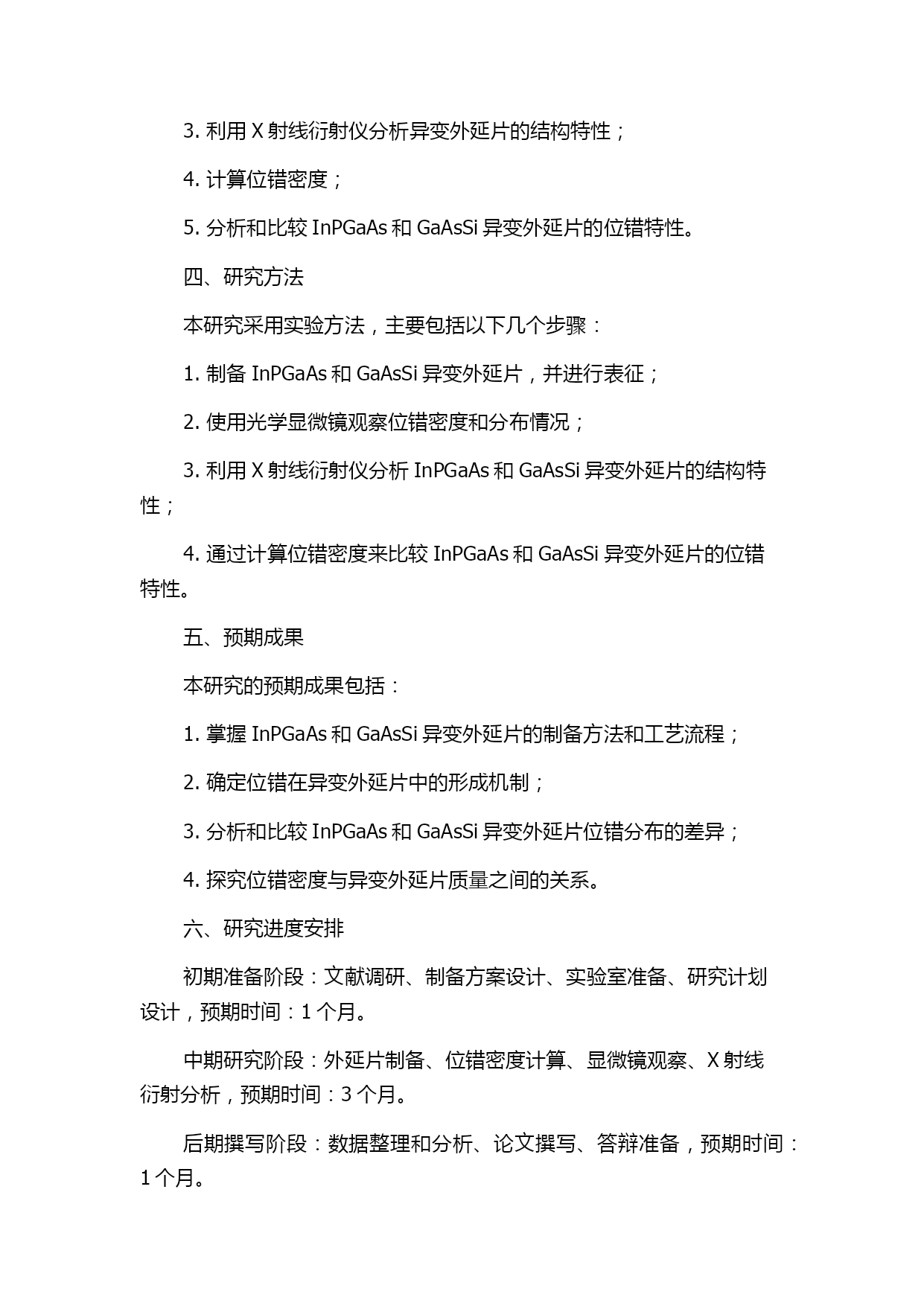

InPGaAs与GaAsSi异变外延片的位错特性研究的开题报告开题报告题目：InPGaAs与GaAsSi异变外延片的位错特性研究一、研究背景随着半导体器件的不断发展，异变外延技术逐渐成为集成电路制造中的重要技术之一。在异变外延过程中，位错是一个不可避免的问题，它可能导致器件退化或失效。因此，研究位错在异变外延片中的分布和特性对于提高半导体器件质量和稳定性具有重要意义。InPGaAs和GaAsSi是两种常见的异变外延材料，它们的位错特性和分布情况有着不同的影响因素。本研究将从实验角度出发，通过显微镜观察、位错密度计算和X射线衍射等手段，探究InPGaAs和GaAsSi异变外延片的位错特性。二、研究目的1.掌握InPGaAs和GaAsSi异变外延片的制备方法和工艺流程；2.了解位错在异变外延片中的形成机制；3.分析和比较InPGaAs和GaAsSi异变外延片位错分布的差异；4.探究位错密度与异变外延片质量之间的关系。三、研究内容研究内容主要包括以下几个方面：1.InPGaAs和GaAsSi异变外延片的制备和表征；2.使用光学显微镜观察InPGaAs和GaAsSi异变外延片的位错分布情况；3.利用X射线衍射仪分析异变外延片的结构特性；4.计算位错密度；5.分析和比较InPGaAs和GaAsSi异变外延片的位错特性。四、研究方法本研究采用实验方法，主要包括以下几个步骤：1.制备InPGaAs和GaAsSi异变外延片，并进行表征；2.使用光学显微镜观察位错密度和分布情况；3.利用X射线衍射仪分析InPGaAs和GaAsSi异变外延片的结构特性；4.通过计算位错密度来比较InPGaAs和GaAsSi异变外延片的位错特性。五、预期成果本研究的预期成果包括：1.掌握InPGaAs和GaAsSi异变外延片的制备方法和工艺流程；2.确定位错在异变外延片中的形成机制；3.分析和比较InPGaAs和GaAsSi异变外延片位错分布的差异；4.探究位错密度与异变外延片质量之间的关系。六、研究进度安排初期准备阶段：文献调研、制备方案设计、实验室准备、研究计划设计，预期时间：1个月。中期研究阶段：外延片制备、位错密度计算、显微镜观察、X射线衍射分析，预期时间：3个月。后期撰写阶段：数据整理和分析、论文撰写、答辩准备，预期时间：1个月。七、研究费用预算本研究所需的费用主要包括：异变外延片材料费用、实验室使用费用、研究人员工资和差旅交通费用等，预计总费用为20万元。八、研究意义与可行性分析本研究将通过实验手段探究位错在InPGaAs和GaAsSi异变外延片中的分布和特性，可以为半导体器件领域提供有价值的研究数据和技术支持。该研究具有一定的可行性，实验条件已经具备，研究人员也具备相关的技术和经验。
