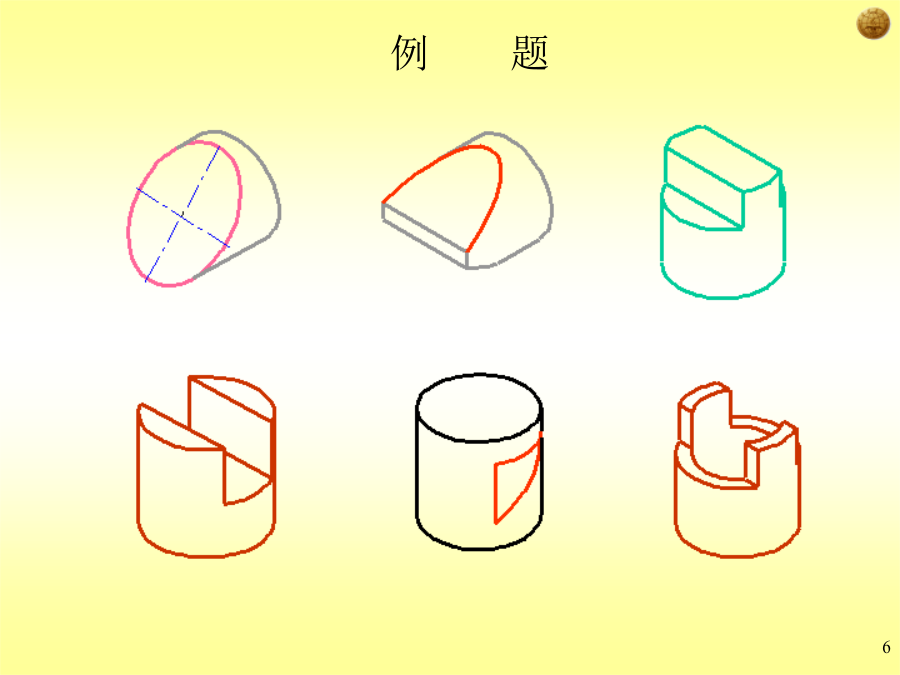

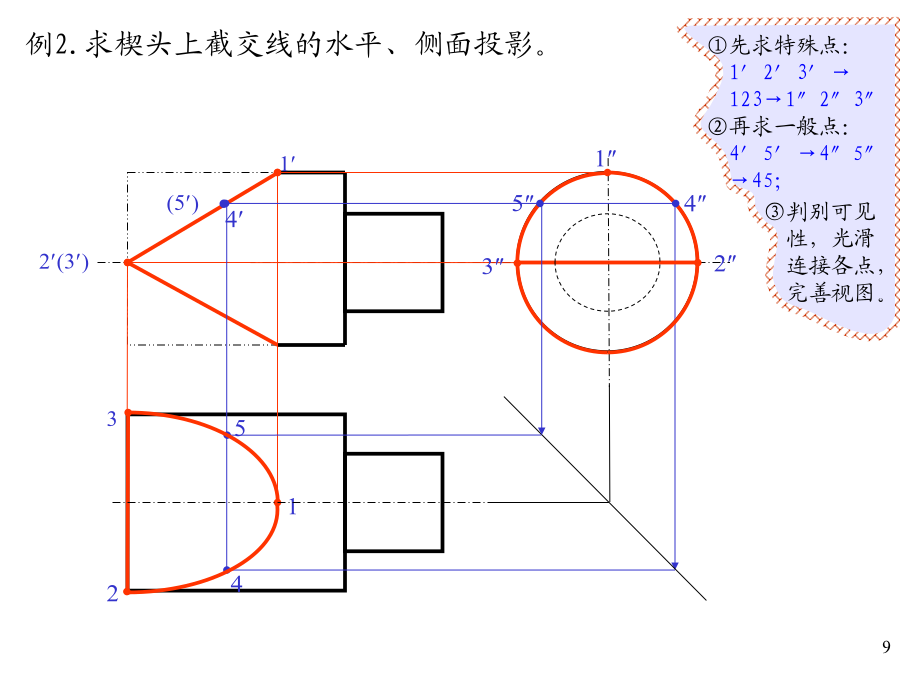

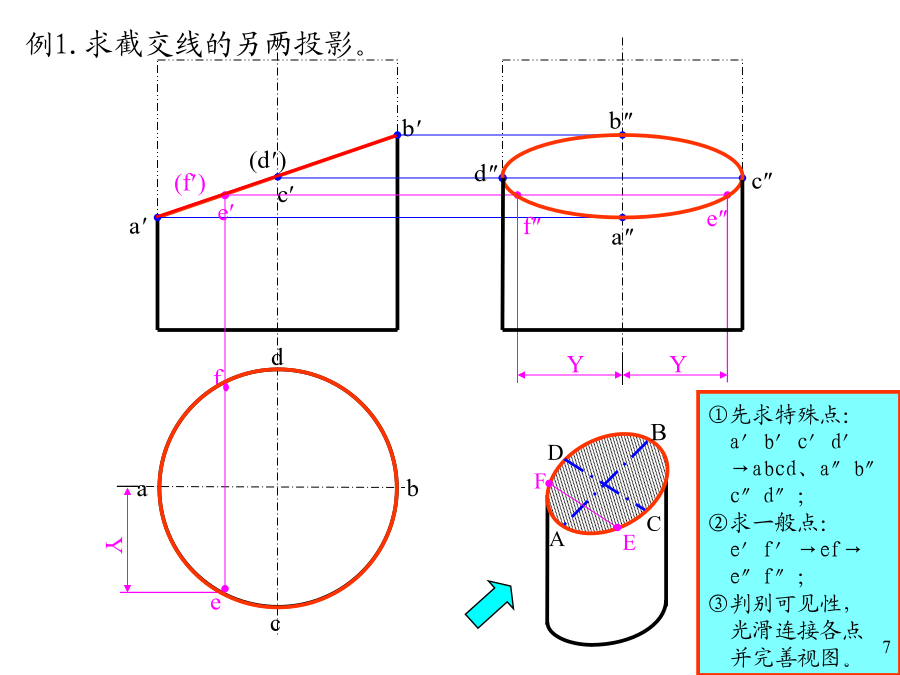

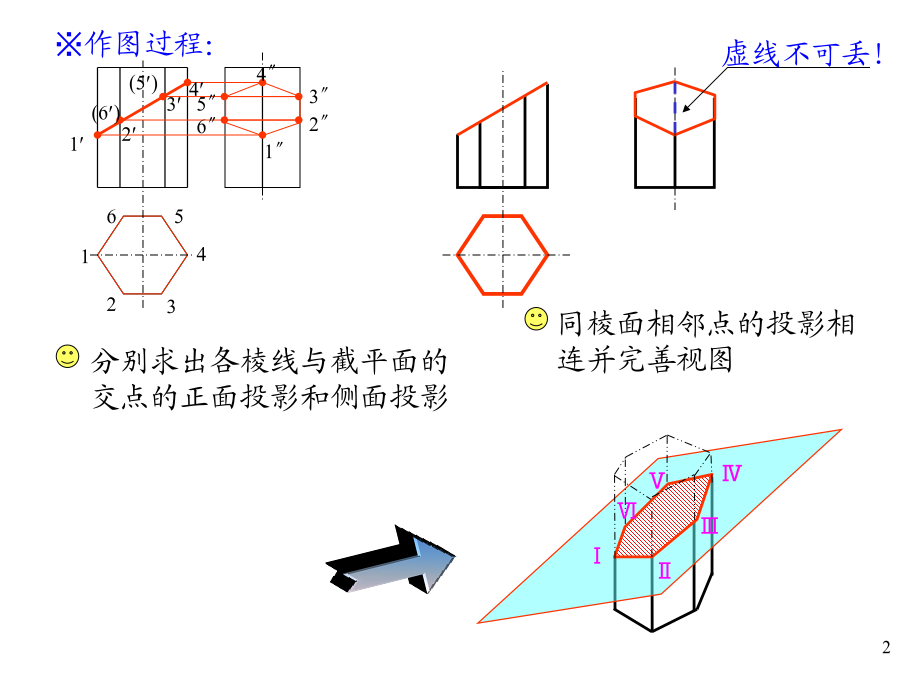

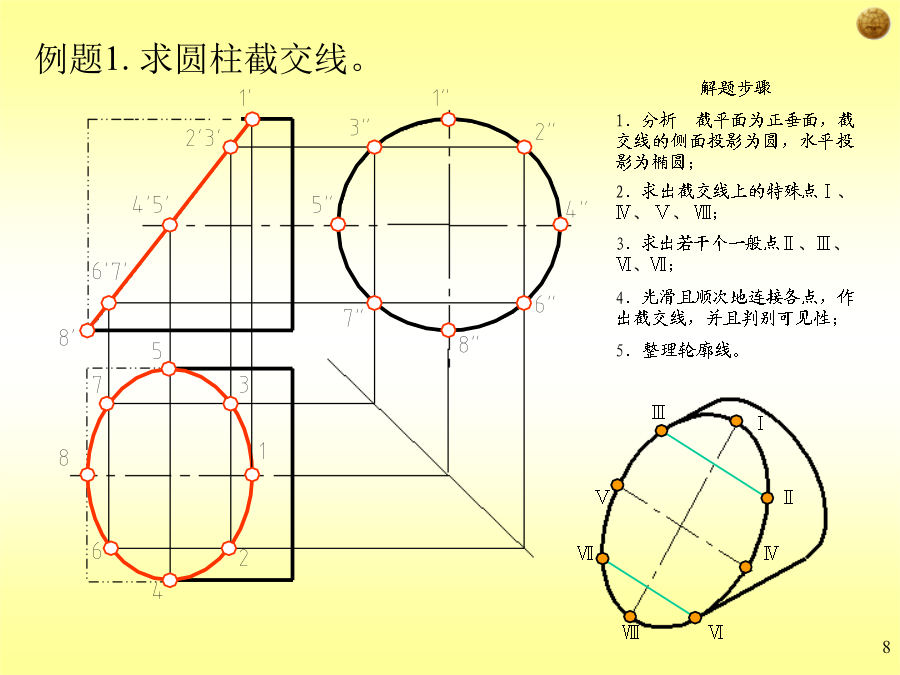

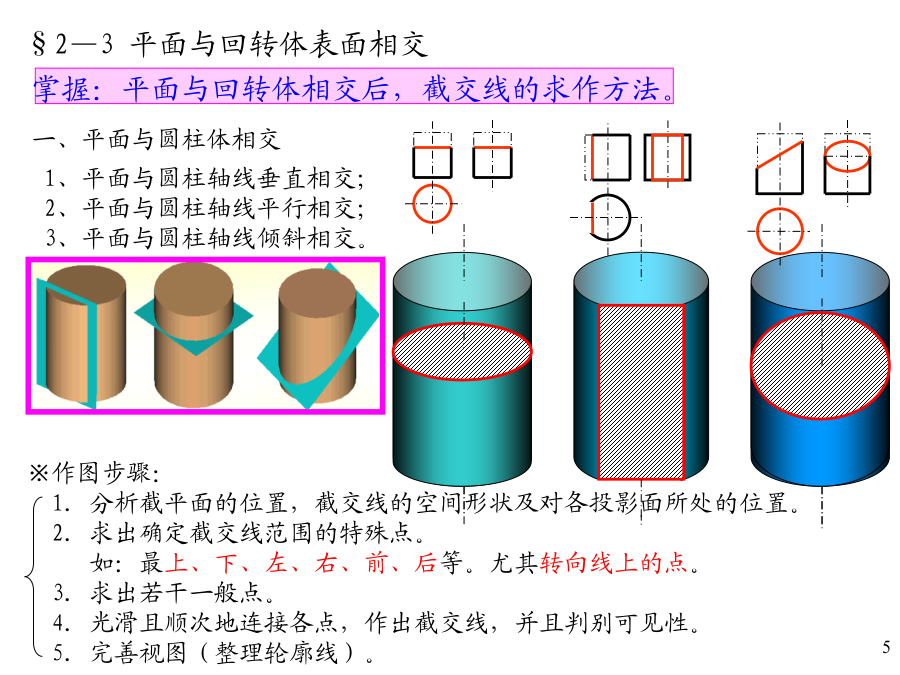

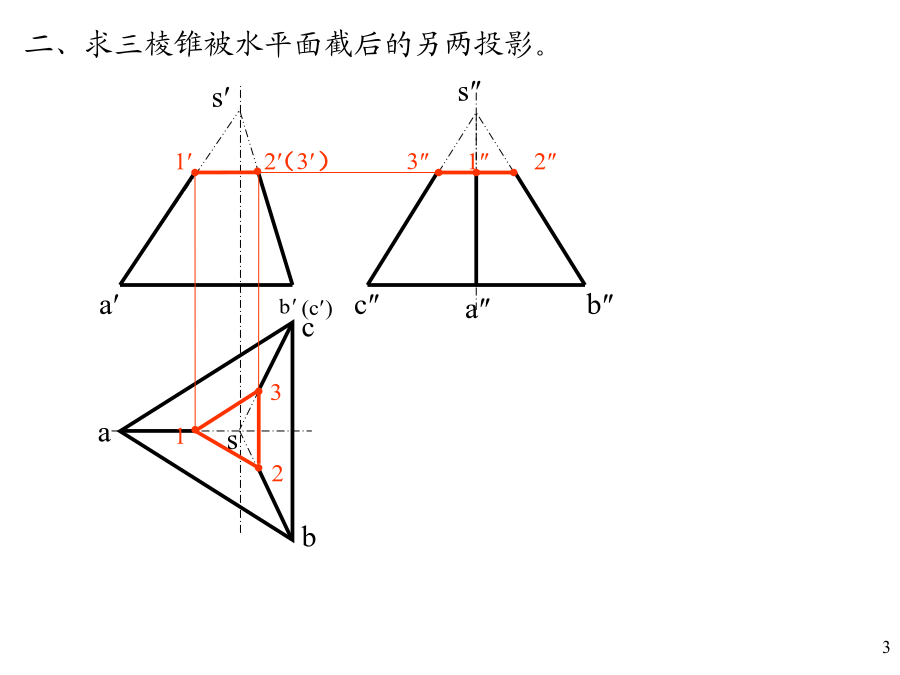

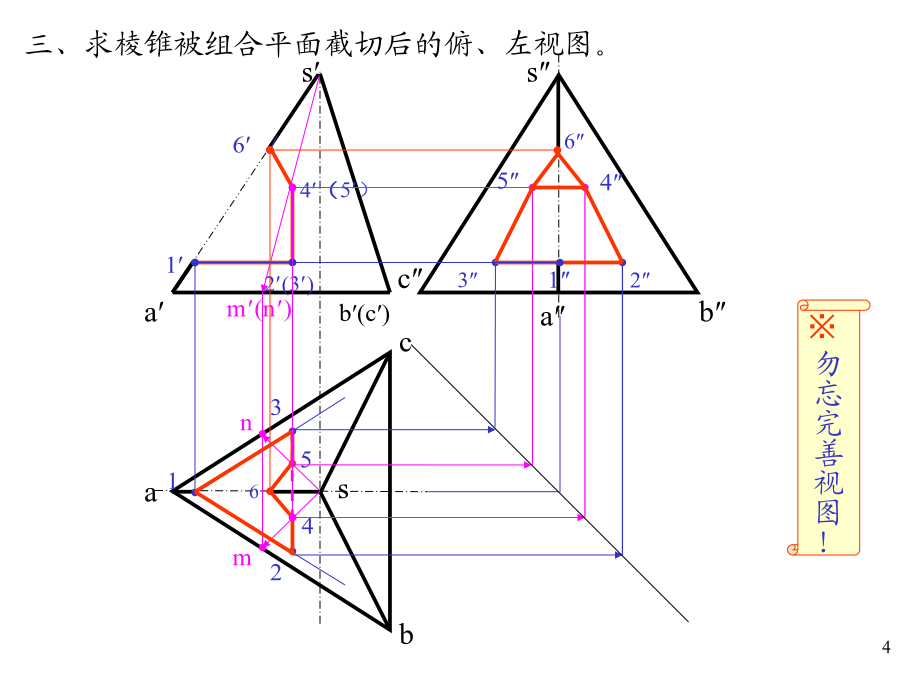

§2—2平面与平面立体表面相交掌握：平面与立体相交后，交线的求作方法。平面——截平面；交线——截交线。※作图过程：（3′）三、求棱锥被组合平面截切后的俯、左视图。掌握：平面与回转体相交后，截交线的求作方法。①先求特殊点：a′b′c′d′→abcd、a″b″c″d″；②求一般点：e′f′→ef→e″f″；③判别可见性，光滑连接各点并完善视图。例题1.求圆柱截交线。例3.求接头的正面、水平投影。例4.带孔的圆柱被截，求截交线。例5.叠加截交线的情况。2'1"例题8.求圆柱截交线例题9.想象出物体及其侧面投影的形状平面与圆锥相交所得截交线形状二、平面与圆锥相交其截交线有五种情况：①θ=90°时，截交线为圆；②φ＜θ＜90°时，截交线为椭圆；③θ=φ时，截交线为抛物线；④θ＜φ，θ=0°时，截交线为双曲线；⑤截平面通过锥顶，截交线为两素线+底面直线。例1.圆锥被正垂面截切，求截交线的投影。1′例题[例题1]求圆锥截交线[例题2]求圆锥截交线[例题3]求圆锥截交线[例题4]分析圆锥切割后截交线投影的形式[例题5]分析并想象出圆锥穿孔后的投影三、平面与球相交1、截平面∥投影面时，截交线在该投影面的投影为圆；2、截平面∠投影面时，截交线在该投影面的投影为椭圆。一、平面与圆球相交所得截交线形状二、求圆球截交线上点的方法三、圆球截交线例题[例题1]求圆球截交线2[例题3]求圆球截交线[例题4]分析并想象出圆球穿孔后的投影§10-5综合题[例题1]分析并想象出物体的投影[例题2]求出物体切割后的投影作业内容
