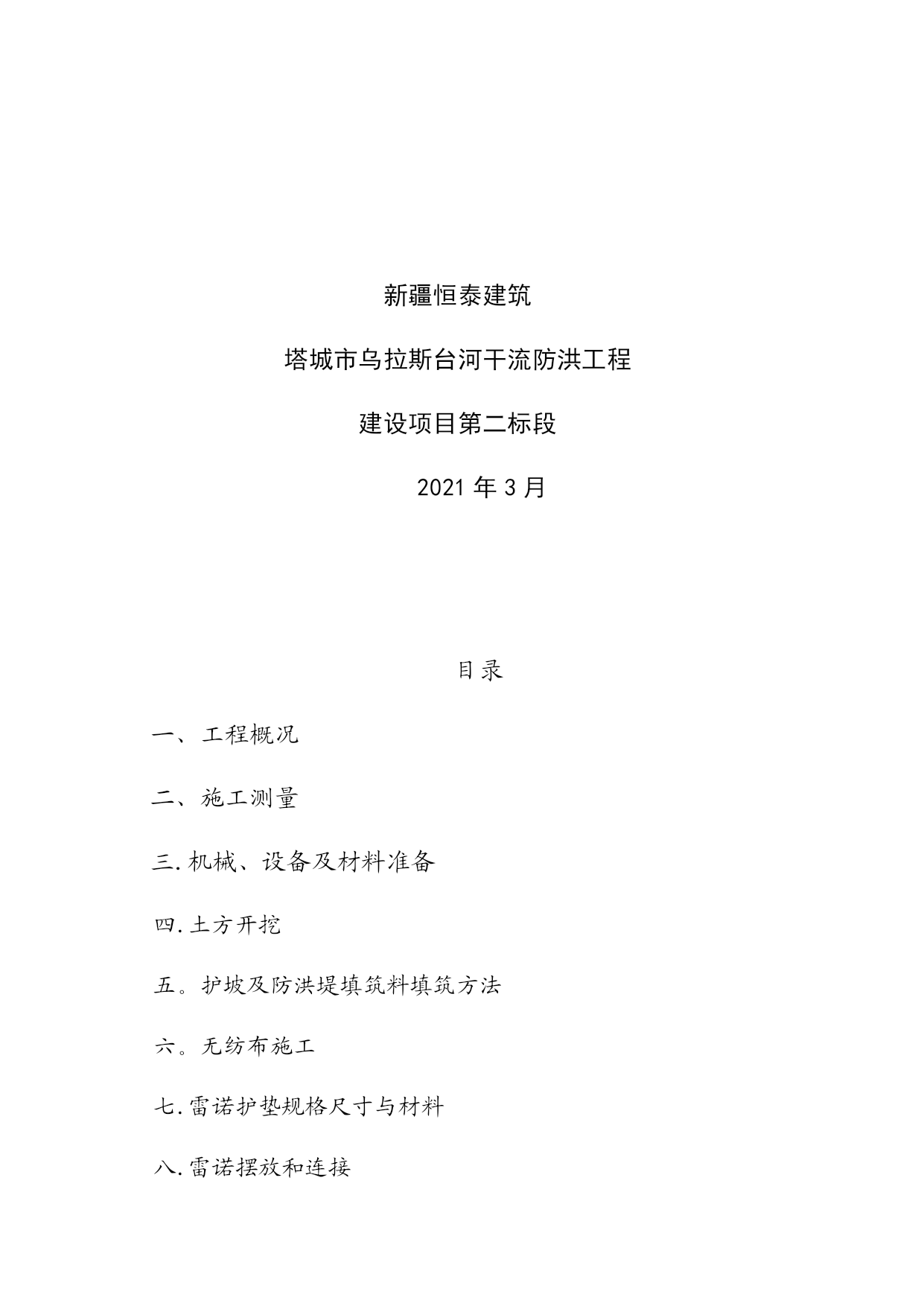

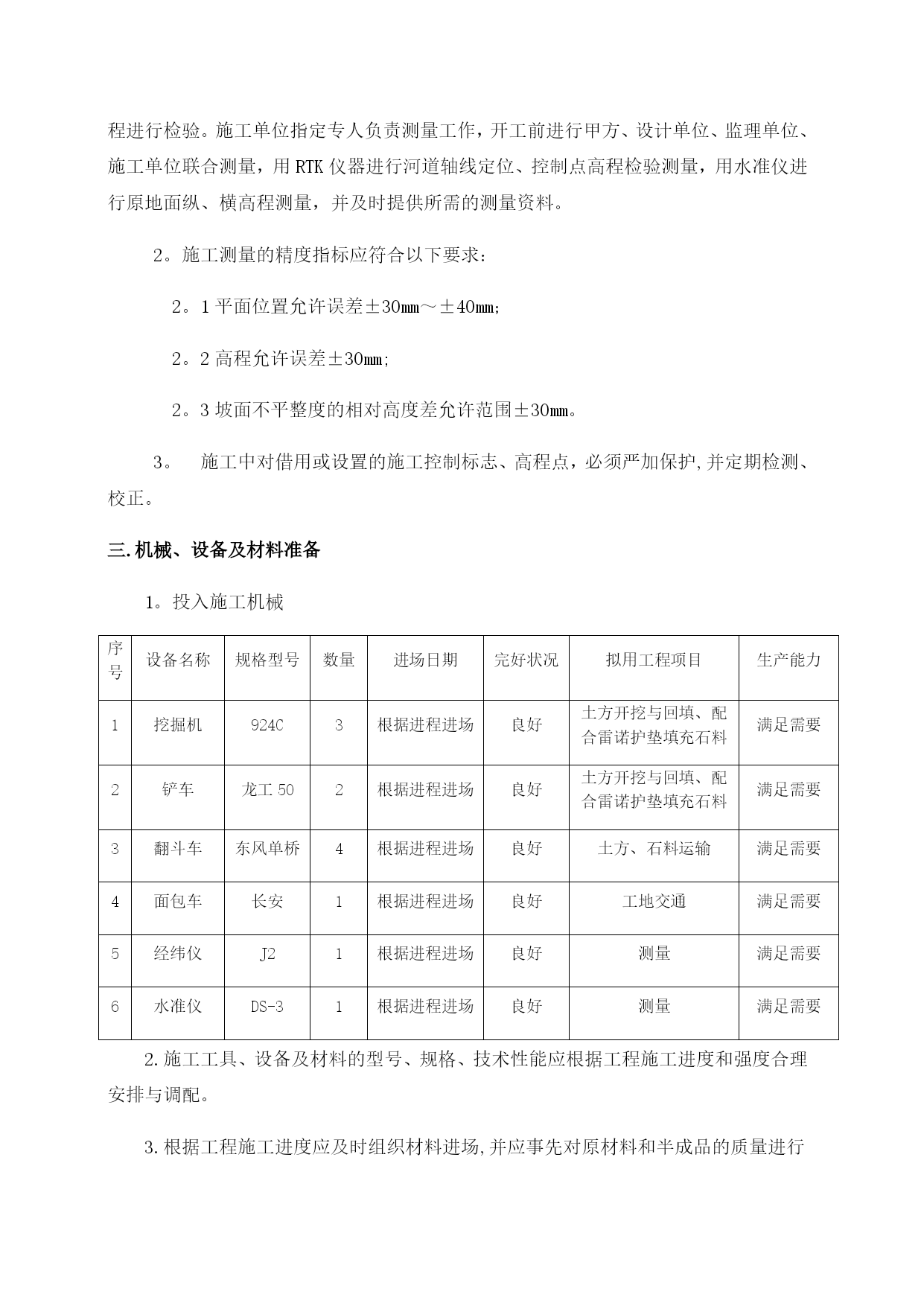

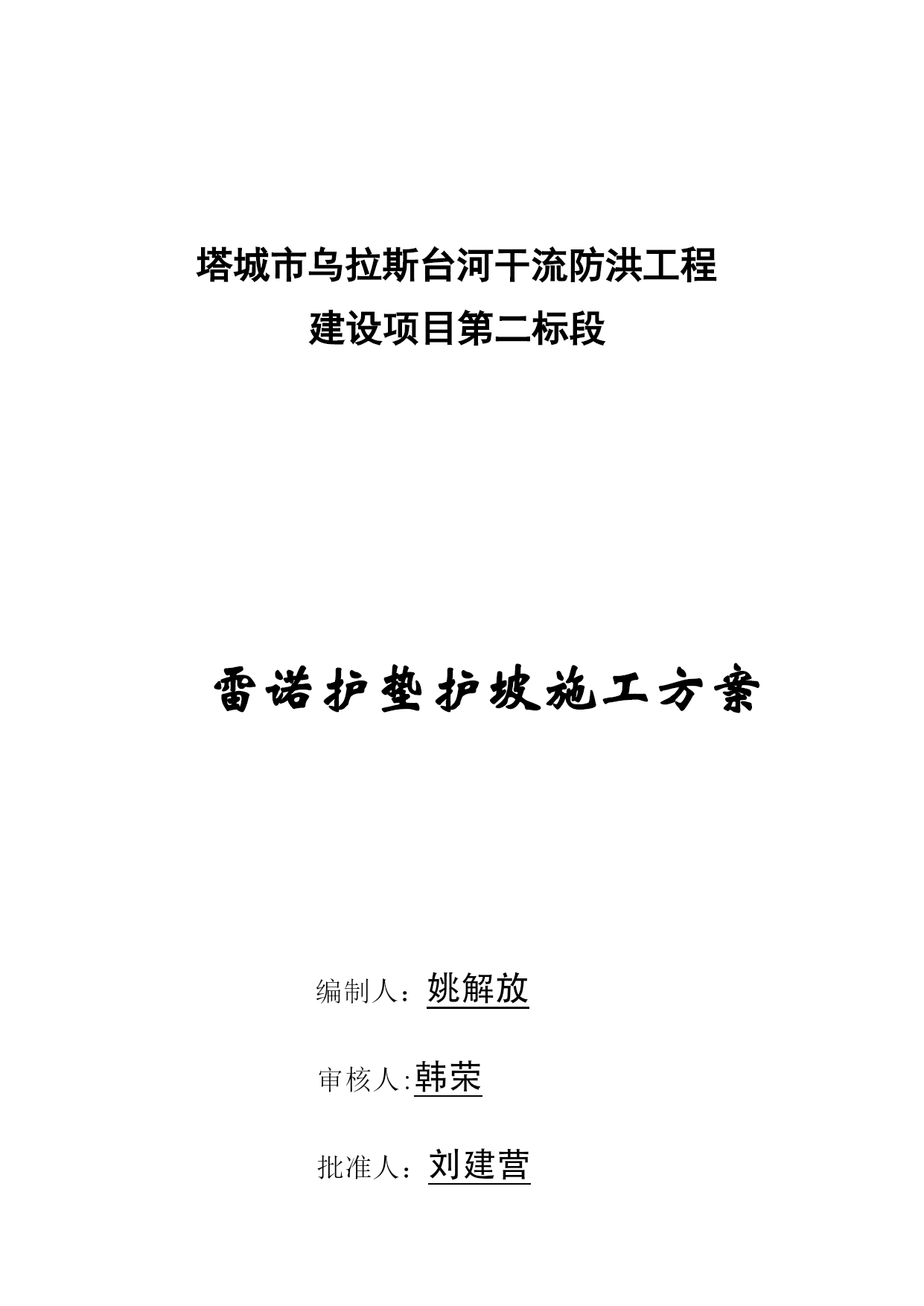

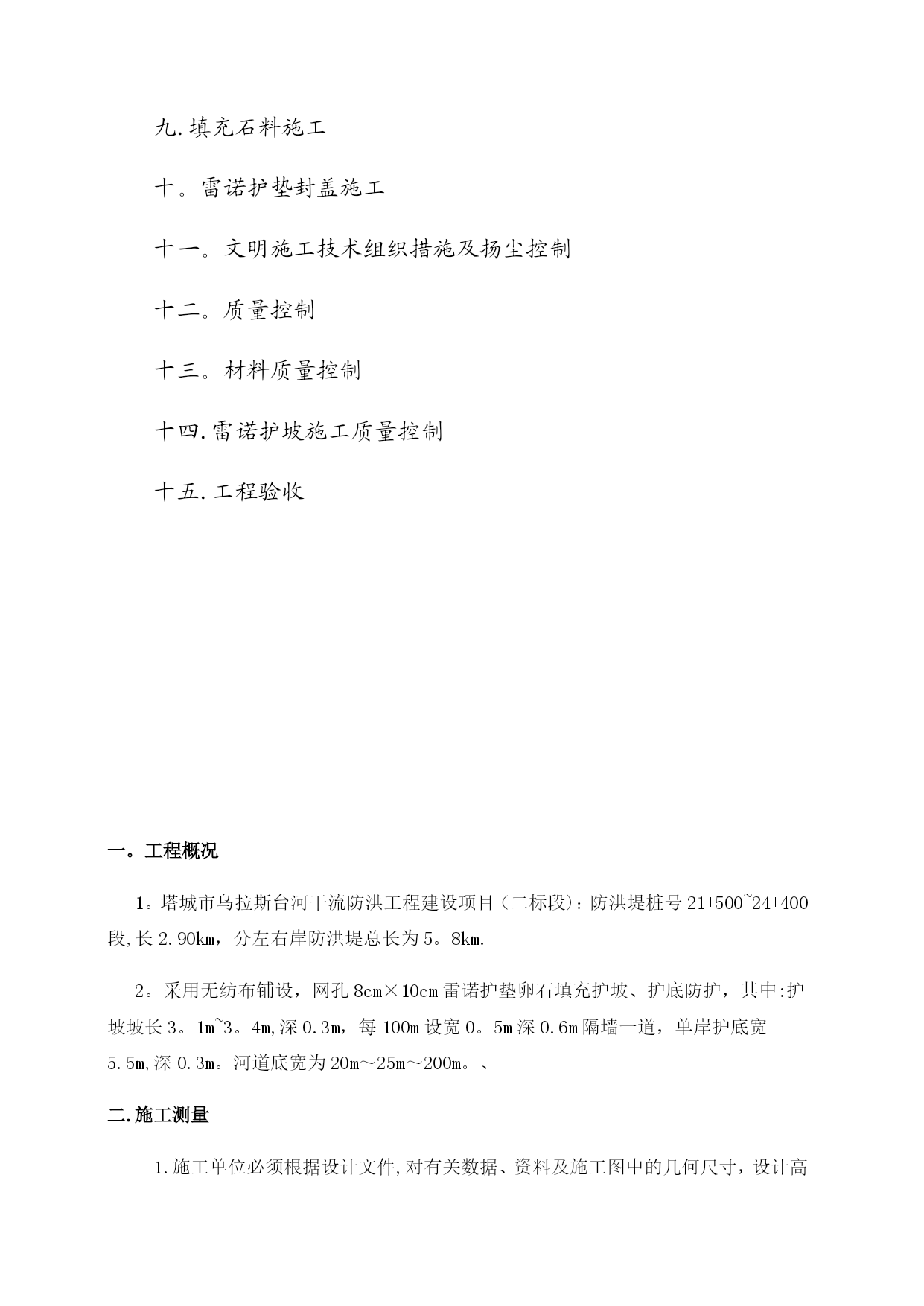

雷诺护垫施工方案实用文档(实用文档,可以直接使用,可编辑优秀版资料,欢迎下载)塔城市乌拉斯台河干流防洪工程建设项目第二标段雷诺护垫护坡施工方案编制人:姚解放审核人:韩荣批准人:刘建营新疆恒泰建筑塔城市乌拉斯台河干流防洪工程建设项目第二标段2021年3月目录一、工程概况二、施工测量三.机械、设备及材料准备四.土方开挖五。护坡及防洪堤填筑料填筑方法六。无纺布施工七.雷诺护垫规格尺寸与材料八.雷诺摆放和连接九.填充石料施工十。雷诺护垫封盖施工十一。文明施工技术组织措施及扬尘控制十二。质量控制十三。材料质量控制十四.雷诺护坡施工质量控制十五.工程验收一。工程概况1。塔城市乌拉斯台河干流防洪工程建设项目(二标段):防洪堤桩号21+500~24+400段,长2.90km,分左右岸防洪堤总长为5。8km.2。采用无纺布铺设,网孔8cm×10cm雷诺护垫卵石填充护坡、护底防护,其中:护坡坡长3。1m~3。4m,深0.3m,每100m设宽0。5m深0.6m隔墙一道,单岸护底宽5.5m,深0.3m。河道底宽为20m~25m~200m。、二.施工测量1.施工单位必须根据设计文件,对有关数据、资料及施工图中的几何尺寸,设计高程进行检验。施工单位指定专人负责测量工作,开工前进行甲方、设计单位、监理单位、施工单位联合测量,用RTK仪器进行河道轴线定位、控制点高程检验测量,用水准仪进行原地面纵、横高程测量,并及时提供所需的测量资料。2。施工测量的精度指标应符合以下要求:2。1平面位置允许误差±30mm~±40mm;2。2高程允许误差±30mm;2。3坡面不平整度的相对高度差允许范围±30mm。3。施工中对借用或设置的施工控制标志、高程点,必须严加保护,并定期检测、校正。三.机械、设备及材料准备1。投入施工机械序号设备名称规格型号数量进场日期完好状况拟用工程项目生产能力1挖掘机924C3根据进程进场良好土方开挖与回填、配合雷诺护垫填充石料满足需要2铲车龙工502根据进程进场良好土方开挖与回填、配合雷诺护垫填充石料满足需要3翻斗车东风单桥4根据进程进场良好土方、石料运输满足需要4面包车长安1根据进程进场良好工地交通满足需要5经纬仪J21根据进程进场良好测量满足需要6水准仪DS-31根据进程进场良好测量满足需要2.施工工具、设备及材料的型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。3.根据工程施工进度应及时组织材料进场,并应事先对原材料和半成品的质量进行检验。进场原材料和半成品必须经检验合格后,方可使用。四。土方开挖1。土方开挖外运本项目工程土方开挖主要指河床土方、齿墙土方开挖以及护岸边坡土方开挖。土方开挖应注意以下要求:1.1开挖采用倒退法开挖,开挖出来的土方直接外运用于填筑废河床及采料坑。1。2边坡开挖应配合人工边坡整修开挖,开挖时应根据设计边坡线进行开挖,高边坡地带先开挖护坡顶部,底部开挖不到的地段在开挖齿墙时从上到下一次性开挖完毕。1.3边坡开挖应充分合理地进行土方平衡调配.2。边坡整修2.1护坡整修以人工修坡为主,机械为辅,边坡采用挖掘机粗清,人工挖除土渠保护层。整修时严禁扰动护坡边坡建基面,对已扰动的部位应分层碾压夯实.再人工按设计高程、断面,拉线控制清坡,以保证坡面平顺,无鼓肚或凹陷、尖角或土棱,并符合设计要求。五。护坡及防洪堤填筑料填筑方法1。新堤坝填筑前基础面要清废0.3m~0。5m厚,应严格清除草根、树根及其它杂物,填筑采取从低向高分层分段组织流水作业。填筑工序为:铺料→压实→质检三个工序,在施工过程中应尽可能保持填筑面平起施工。堤身填筑施工工序:填堤高程引测~宽度控制~坝体分层填筑~洒水碾压~干容重试验~堤身削坡~成型。2.堤体填筑应在基础工程完成后才能进行,填筑时宜用进占法或后退法卸料.铺料压实应从最低部位开始,按水平分层向上铺筑,不得顺坡铺料填筑。机械压实厚度每层铺料厚度为≤60cm,土块直径要符合设计要求:级配连续,最大粒径<8cm,含泥量<10%,堤身料的铺设与压实工序连续进行,以免堤身料被晒干而影响筑堤质量。在施工中应高度重视新、老堤结合处施工质量,老堤端或老堤身连接面应严格清除草根、树根及其它杂物.严禁在堤后推土筑堤,堤身填筑时当堤身料的含水率比施工最优含水率低,可在取料时给堤身料撒水,然后将料堆置在另一处,搁置一定时间,使含水率均匀,即可用于填筑,碾压后相对密度达到Dr≥0.75.填筑后堤体迎水面边坡为1:2。0,背水坡为1:1.5,堤顶宽为4。0m。(见图1)六。无纺布施工无纺布铺设前首先清除表面上一切可能损伤无纺布的带尖棱硬物,碾压平整并验收后,人
