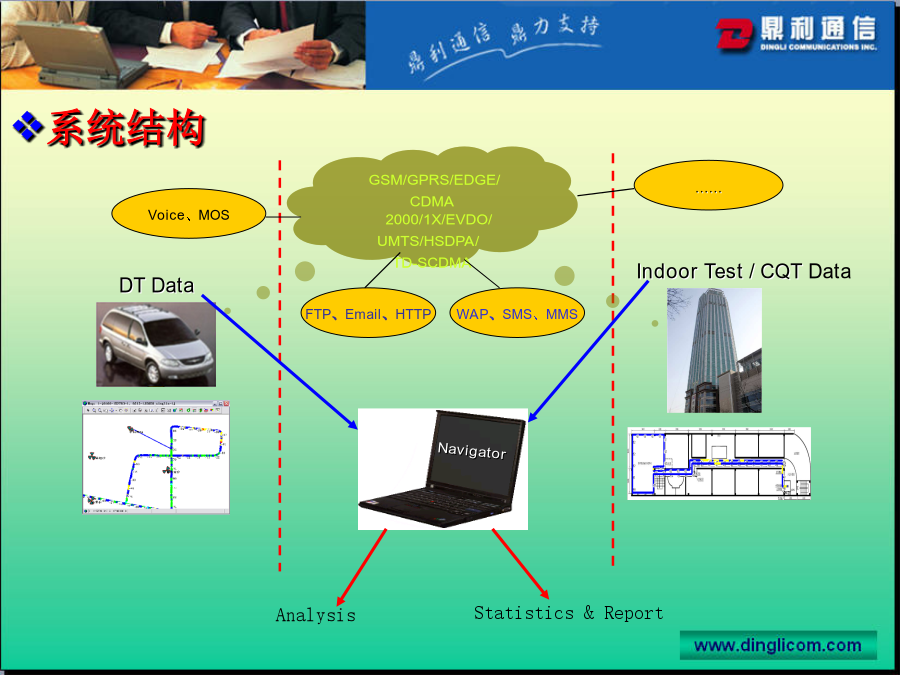

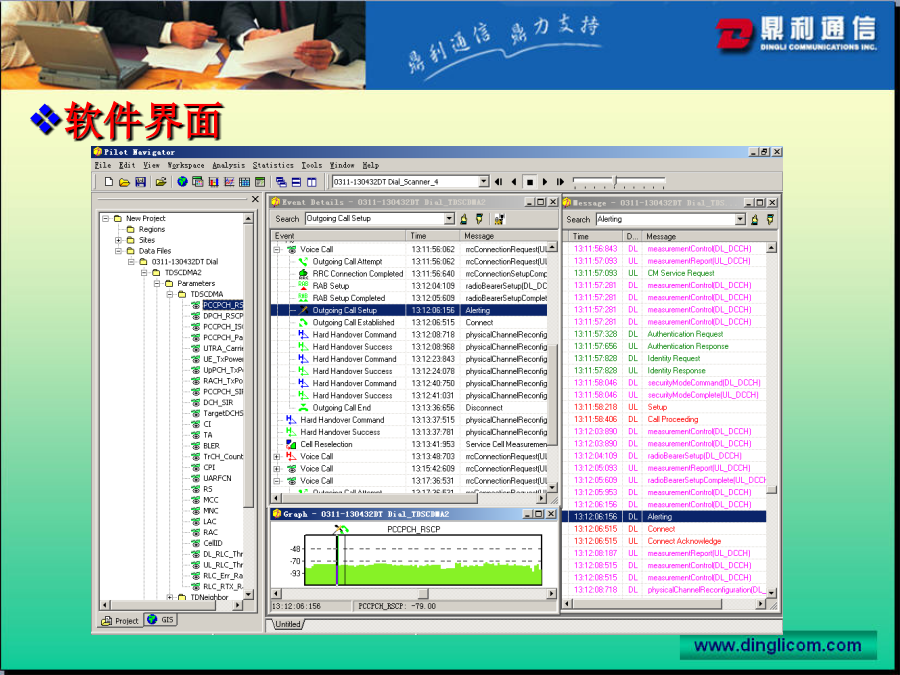

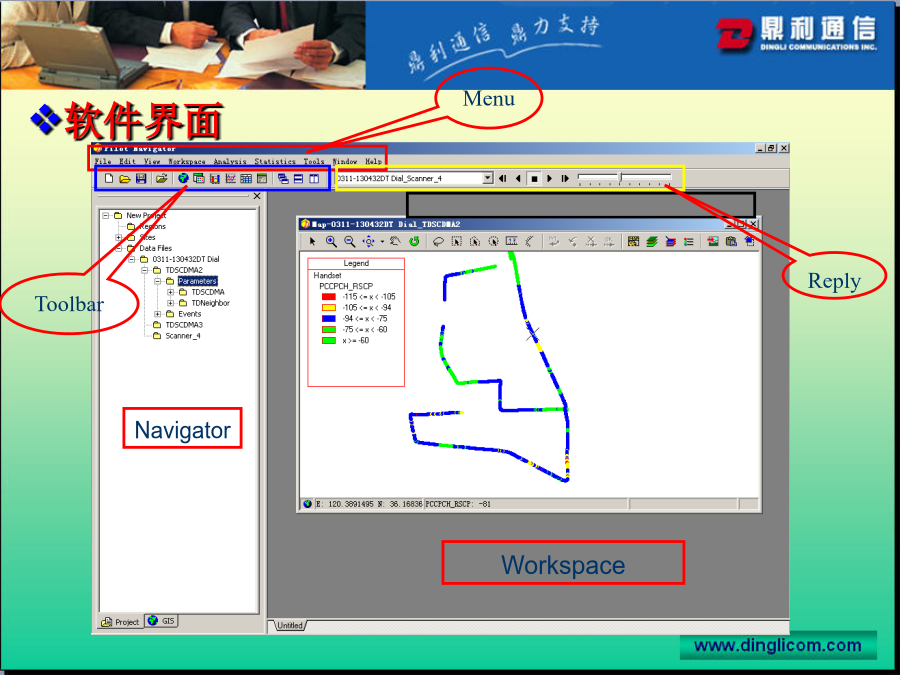

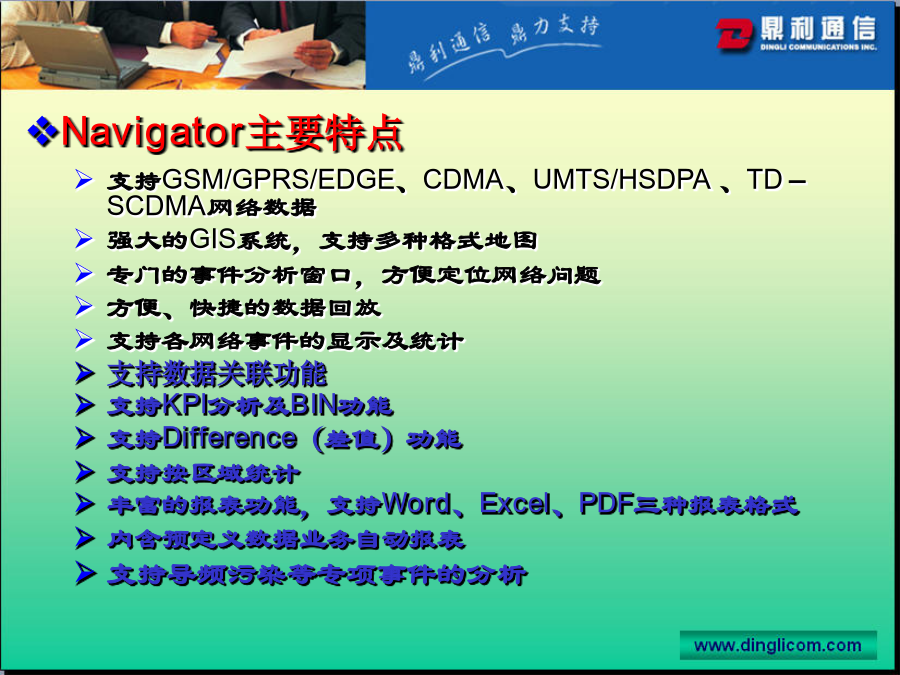

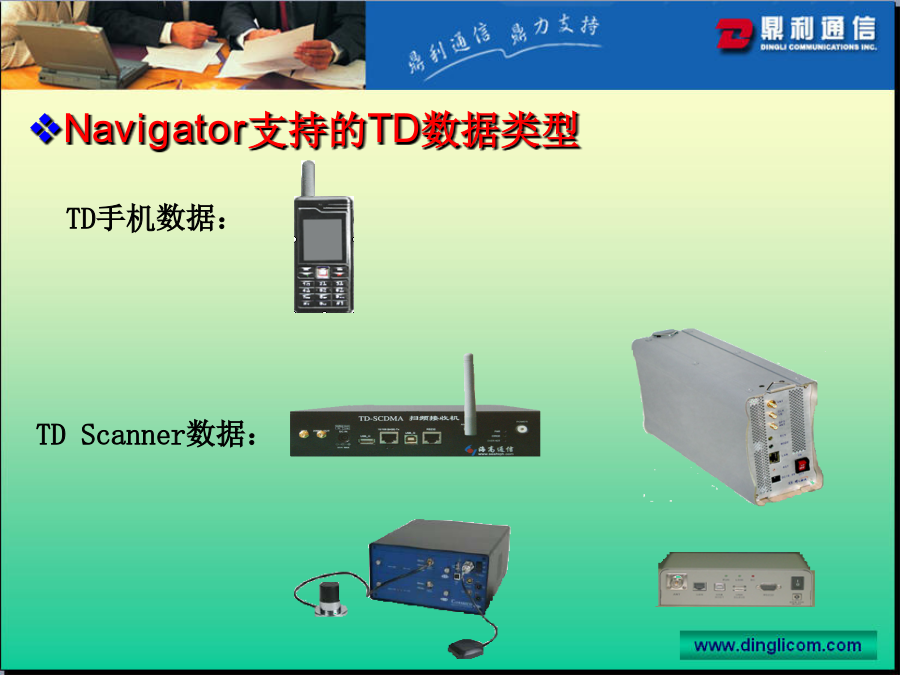

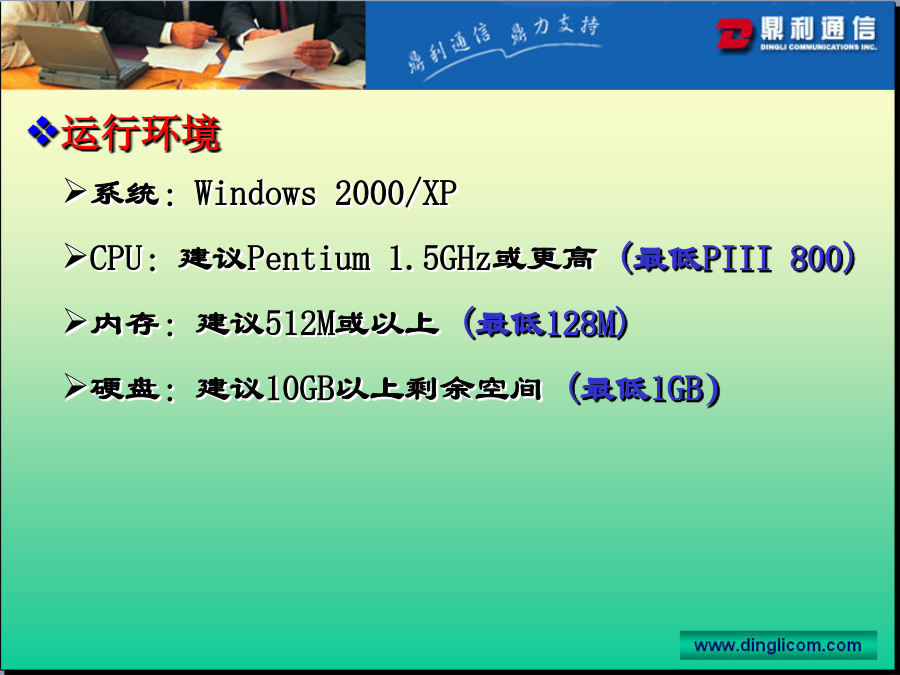

中国移动TD-SCDMAPilotNavigator路测仪表培训Dingli无线测试解决方案培训提纲培训提纲Navigator支持的TD数据类型软件界面软件界面系统结构Navigator主要特点运行环境支持的测试网络及协议版本覆盖率：PCCPCHRSCP>－90dBm，PCCPCHC/I>－3dB的点超过98%。接通率：大于96%。掉话率：小于3%。寻呼成功率：空载情况下大于95%。切换成功率大于96%.培训提纲多网络评估分析功能－数据关联多网网络评估分析－Difference自定义辅助分析－自定义信令间隔自定义辅助分析－自定义事件自定义辅助分析－自定义事件统计统计方式－BIN优化专题分析－导频污染优化专题分析－邻区定义查询优化专题分析－越区覆盖培训提纲测试数据统计方式统计方式－区域统计测试数据统计结果－报表统计报表－测量参数统计报表－数据业务详情统计报表－DT测试评估统计报表－事件统计报表－KPI&CallTrace培训提纲支持参数、事件在Map窗口的显示，便于用户快速定位问题点。支持服务小区连线可同时显示多个参数可更改参数的颜色及显示范围各种测试事件的显示空闲状态、通话状态的显示柱状图饼图粘贴到剪贴板导出成图片完整的3层信息的显示和解码支持信令的锁定及查找支持信令过滤和颜色定义，并可将此设置随工程保存支持信令及其解码的直接导出功能可以显示信令的上下行数据分析辅助窗口－Event可显示此测试数据每个测试点的信息可显示单个或多个参数可显示各个参数的最大、最小、平均值可将此窗口的显示内容导出成标准的TXT或Excel格式的文件可将Table窗口中的指标导出成*.mif文件，以便导入MapInfo分析支持Table窗口指标值的查找功能自定义辅助分析功能－自定义参数显示培训提纲室外路测室内分布测试应用场景：考察全网的信号分布情况，对多项网络指标进行评估，了解测试区域无线网络覆盖情况和服务质量水平。Pioneer测试测试区域覆盖情况切换情况干扰情况话音业务（AMR12.2k、CS64k)数据业务支持(PS64/128/384k)Navigator分析覆盖率统计语音质量统计对比评估报表问题点定位、分析应用场景：在闭塞其他小区并锁定指定小区的情况下，测试手机在各种业务条件下小区的业务情况或最大拉远距离，了解单小区在各种地理环境和加载条件下的覆盖能力。测试方式：径向拉远和环行覆盖Pioneer测试空闲模式AMR12.2k覆盖CS64k覆盖PS64k覆盖PS128k覆盖PS384k覆盖Navigator分析最大拉远距离统计无覆盖点的定义上行受限的影响基站发射功率的影响城区与郊区环境的对比障碍物等环境的影响单站测试－单小区覆盖测试Pioneer测试AMR12.2k覆盖CS64k覆盖PS64k覆盖PS128k覆盖PS384k覆盖单站测试－切换测试单站测试－切换测试应用场景：在静态测试或动态测试中，用路测软件控制一部或多部测试终端依次发起规定业务，分别在网络侧和路测终端记录无线信号的变化。Pioneer路测软件可同时控制多部测试手机，各部手机相互独立，可分别依次发起不同的单一业务和混合业务，也可通过锁频、锁小区锁定目标小区的信号。Pioneer多部手机依次发起业务单一CS、PS业务AMR语音和PS数据的并发混合业务记录信息：手机地理位置、UETxPower、RSCP、RSSI、ISCP、BLER、C/I、码道分配Navigator上行受限分析下行受限分析码字受限分析容量评估应用场景：在关闭功控，保证下行发射功率不变的情况下，用路测软件对比测试智能天线开启/关闭前后的赋形增益，以评估智能天线对覆盖和容量的影响。关闭智能天线应用场景：在指定区域以DT路测或CQT的方式，考察网络对PS各种速率业务的支持能力，并对关键指标做评估分析，以了解数据网运行情况。PS业务的呼通率QoS：RLC/PDCP/应用层传输速率、重传率、BLER、PDCPCompressPer.码道资源分配PS业务失败问题点定位PS业务失败原因分析PS速率低原因分析案例分析：在进行PS384测试过程中，发现总是拨号失败，于是检查信令，发现总是收到RadioBearerSetupFailure，然后收到ActivatePDPContextReject。经分析，拨号失败是因为PDP激活失败导致的，而PDP激活失败是由于RB建立失败导致。查询RadioBearerSetupFailure信令，发现失败的原因码是InvalidConfiguration。后经对比正常的RadioBearerSetup信令内
